INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
Al repostar, procure no derramar
gasolina sobre el motor o el sistema
de escape.
No ponga nunca gasolina mientras
esté fumando o se encuentre cerca
de una llama.


No arranque nunca el motor ni lo deje
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pue-
den provocar la pérdida del conoci-
miento y la muerte de forma muy
rápida. Utilice siempre la motocicleta
en un lugar adecuadamente ventilado.


Pare siempre el motor antes de dejar
la motocicleta desatendida y quite la
llave del interruptor principal. Cuando
estacione la motocicleta, tenga en
cuenta lo siguiente:
El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione la motocicleta en un lugar
en el que resulte difícil que los pea-
tones o los niños toquen dichas zo-
nas calientes.
No estacione la motocicleta en una
cuesta o sobre suelo blando, ya que
se podría caer.No estacione la motocicleta cerca
de una fuente inflamable (p.ej., un
calefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.


Cuando transporte la motocicleta en
otro vehículo, verifique que se man-
tenga en posición vertical. Si la moto-
cicleta se inclina, puede salirse
gasolina del depósito.


En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente a
un médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.
U5WMS4S0.book Page 4 Tuesday, July 10, 2007 3:23 PM

DESCRIPCIÓN
2-1
2
SAU10410

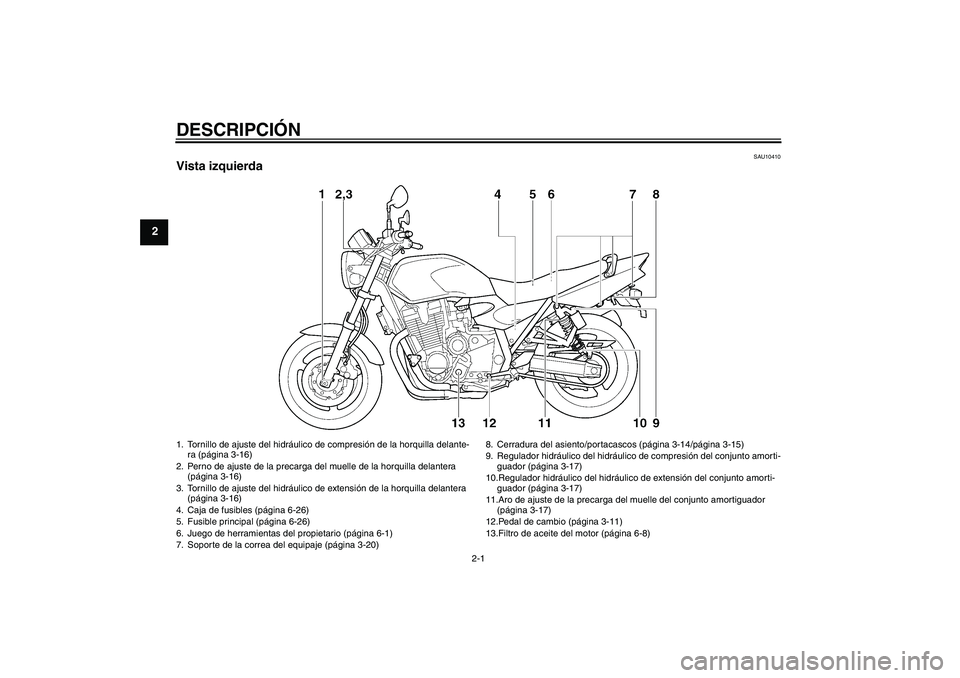

Vista izquierda1. Tornillo de ajuste del hidráulico de compresión de la horquilla delante-
ra (página 3-16)
2. Perno de ajuste de la precarga del muelle de la horquilla delantera
(página 3-16)
3. Tornillo de ajuste del hidráulico de extensión de la horquilla delantera
(página 3-16)
4. Caja de fusibles (página 6-26)
5. Fusible principal (página 6-26)
6. Juego de herramientas del propietario (página 6-1)
7. Soporte de la correa del equipaje (página 3-20)8. Cerradura del asiento/portacascos (página 3-14/página 3-15)
9. Regulador hidráulico del hidráulico de compresión del conjunto amorti-
guador (página 3-17)
10.Regulador hidráulico del hidráulico de extensión del conjunto amorti-
guador (página 3-17)
11.Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-17)
12.Pedal de cambio (página 3-11)
13.Filtro de aceite del motor (página 6-8)U5WMS4S0.book Page 1 Tuesday, July 10, 2007 3:23 PM

DESCRIPCIÓN
2-2
2
SAU10420

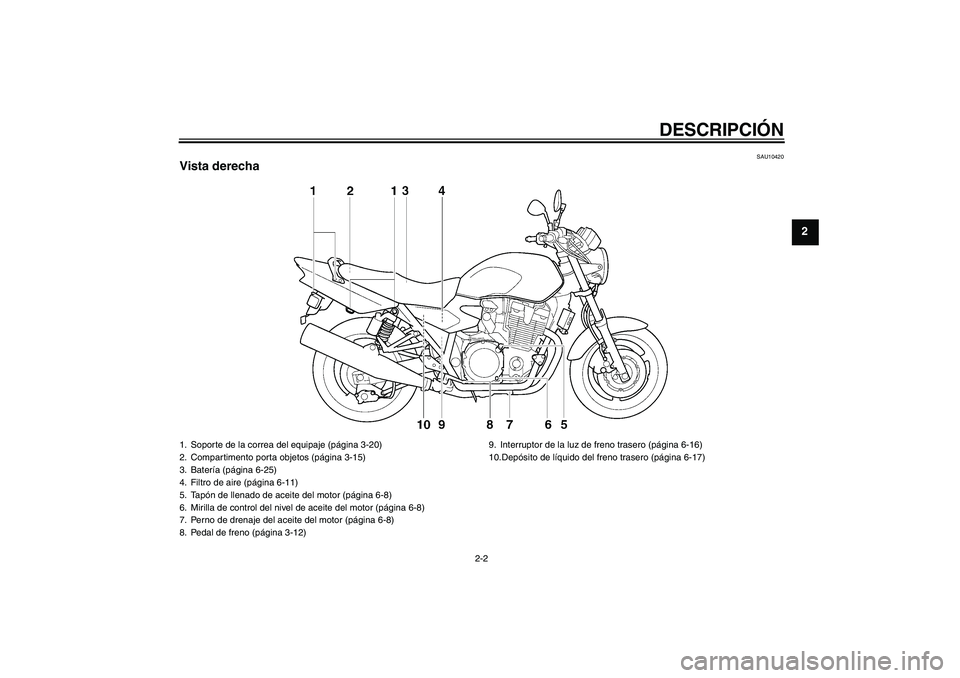

Vista derecha1. Soporte de la correa del equipaje (página 3-20)
2. Compartimento porta objetos (página 3-15)
3. Batería (página 6-25)
4. Filtro de aire (página 6-11)
5. Tapón de llenado de aceite del motor (página 6-8)
6. Mirilla de control del nivel de aceite del motor (página 6-8)
7. Perno de drenaje del aceite del motor (página 6-8)
8. Pedal de freno (página 3-12)9. Interruptor de la luz de freno trasero (página 6-16)
10.Depósito de líquido del freno trasero (página 6-17)
U5WMS4S0.book Page 2 Tuesday, July 10, 2007 3:23 PM

DESCRIPCIÓN
2-3
2
SAU10430

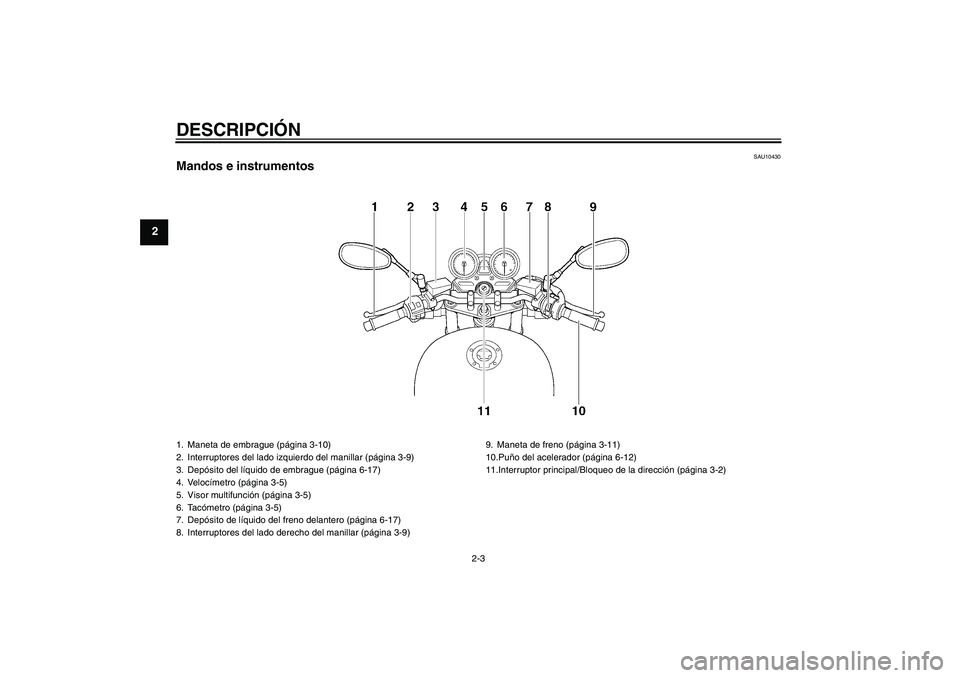

Mandos e instrumentos1. Maneta de embrague (página 3-10)
2. Interruptores del lado izquierdo del manillar (página 3-9)
3. Depósito del líquido de embrague (página 6-17)
4. Velocímetro (página 3-5)
5. Visor multifunción (página 3-5)
6. Tacómetro (página 3-5)
7. Depósito de líquido del freno delantero (página 6-17)
8. Interruptores del lado derecho del manillar (página 3-9)9. Maneta de freno (página 3-11)
10.Puño del acelerador (página 6-12)
11.Interruptor principal/Bloqueo de la dirección (página 3-2)U5WMS4S0.book Page 3 Tuesday, July 10, 2007 3:23 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10973
Sistema inmovilizador Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema se compone de los
siguientes elementos.

una llave de registro de nuevo código
(llave roja)


dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos


un transpondedor (que está instalado
en la llave de registro de código)


una unidad inmovilizadora


una ECU (unidad de control electróni-
co)


una luz indicadora del sistema inmovi-
lizador (Véase la página 3-3.)La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCION:
SCA11821


¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.


No sumerja ninguna de las llaves en
agua.


No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.


No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).


No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.


No coloque objetos pesados enci-
ma de las llaves.


No rectifique ni altere la forma de
las llaves.


No separe la parte de plástico de las
llaves.


No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.


Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.


Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)
U5WMS4S0.book Page 1 Tuesday, July 10, 2007 3:23 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10471

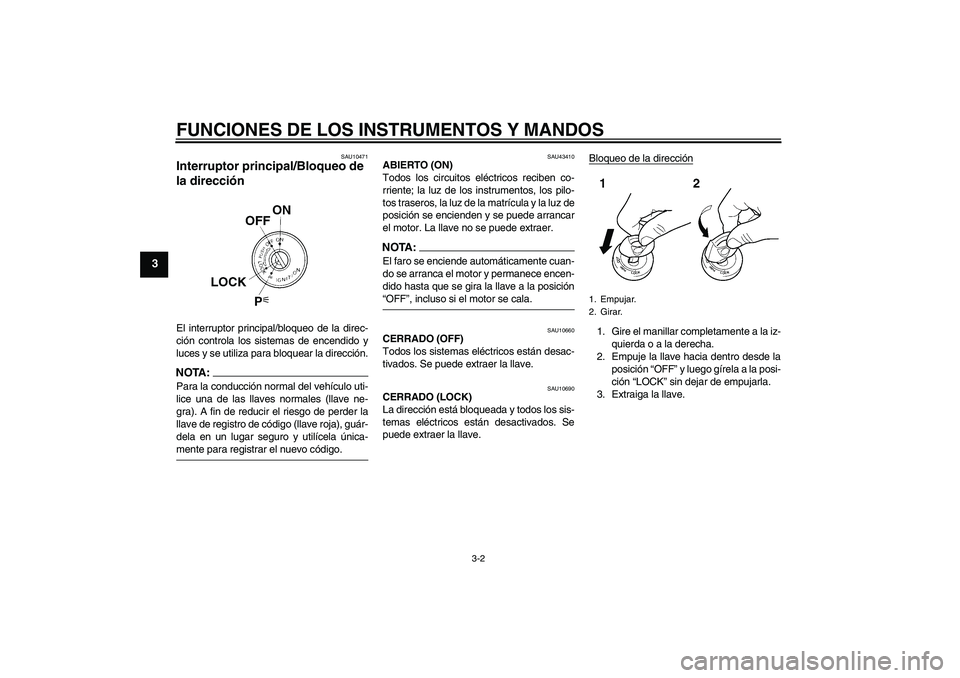

Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.NOTA:Para la conducción normal del vehículo uti-
lice una de las llaves normales (llave ne-
gra). A fin de reducir el riesgo de perder la
llave de registro de código (llave roja), guár-
dela en un lugar seguro y utilícela única-mente para registrar el nuevo código.
SAU43410
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, los pilo-
tos traseros, la luz de la matrícula y la luz de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.NOTA:El faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición“OFF”, incluso si el motor se cala.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
SAU10690
CERRADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Bloqueo de la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.1. Empujar.
2. Girar.
U5WMS4S0.book Page 2 Tuesday, July 10, 2007 3:23 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3

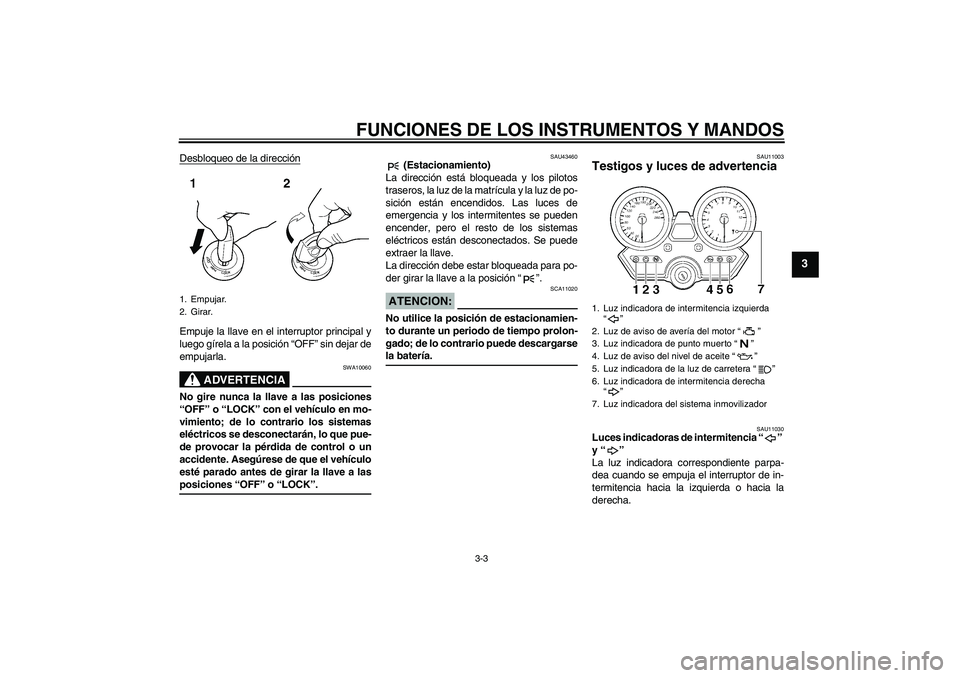

Desbloqueo de la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
SAU43460
(Estacionamiento)
La dirección está bloqueada y los pilotos
traseros, la luz de la matrícula y la luz de po-
sición están encendidos. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “”.
ATENCION:
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11003
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
1. Empujar.
2. Girar.
1. Luz indicadora de intermitencia izquierda
“”
2. Luz de aviso de avería del motor “”
3. Luz indicadora de punto muerto “”
4. Luz de aviso del nivel de aceite “”
5. Luz indicadora de la luz de carretera “”
6. Luz indicadora de intermitencia derecha
“”
7. Luz indicadora del sistema inmovilizador
U5WMS4S0.book Page 3 Tuesday, July 10, 2007 3:23 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11060

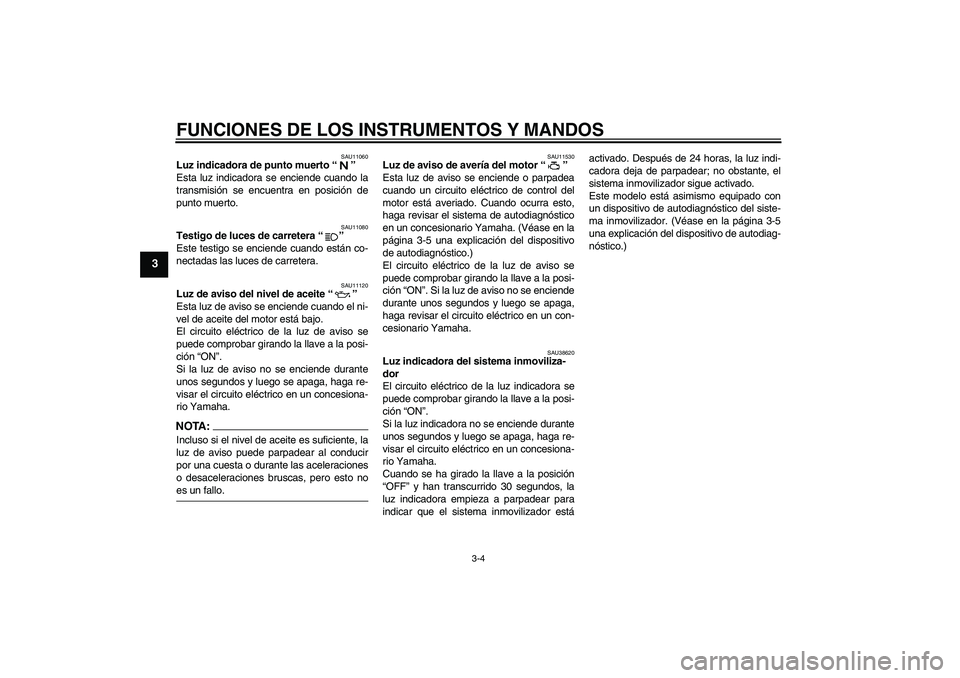

Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11120
Luz de aviso del nivel de aceite “”
Esta luz de aviso se enciende cuando el ni-
vel de aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA:Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al conducir
por una cuesta o durante las aceleraciones
o desaceleraciones bruscas, pero esto noes un fallo.
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averiado. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. (Véase en la
página 3-5 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU38620
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador estáactivado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-5
una explicación del dispositivo de autodiag-
nóstico.)
U5WMS4S0.book Page 4 Tuesday, July 10, 2007 3:23 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU11601

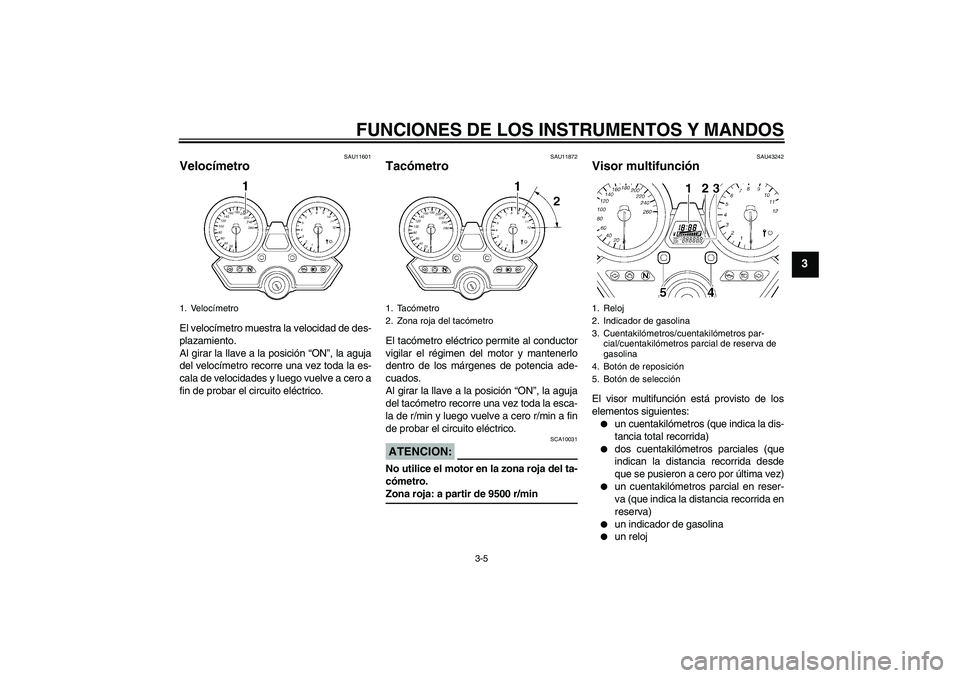

Velocímetro El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU11872
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 9500 r/min
SAU43242
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)


un indicador de gasolina


un reloj
1. Velocímetro
1. Tacómetro
2. Zona roja del tacómetro
1. Reloj
2. Indicador de gasolina
3. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
4. Botón de reposición
5. Botón de selección
U5WMS4S0.book Page 5 Tuesday, July 10, 2007 3:23 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3


un dispositivo de autodiagnóstico


una función de control de brillo del vi-
sor, velocímetro y tacómetro
NOTA:Asegúrese de girar la llave a la posición
“ON” antes de utilizar los botones de selec-ción y reposición.

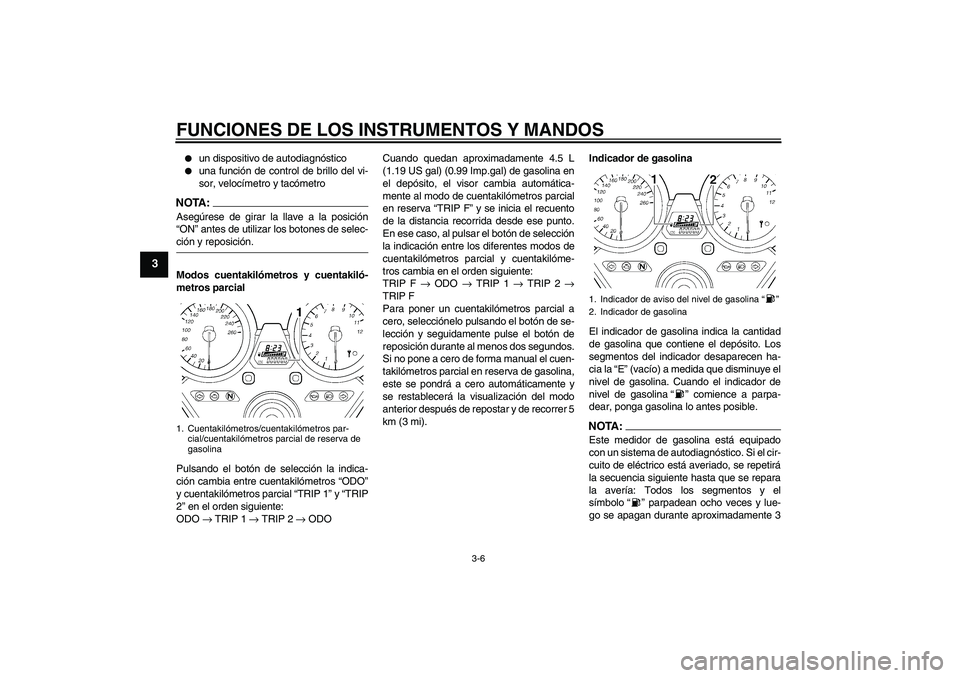

Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón de selección la indica-
ción cambia entre cuentakilómetros “ODO”
y cuentakilómetros parcial “TRIP 1” y “TRIP
2” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → ODOCuando quedan aproximadamente 4.5 L
(1.19 US gal) (0.99 Imp.gal) de gasolina en
el depósito, el visor cambia automática-
mente al modo de cuentakilómetros parcial
en reserva “TRIP F” y se inicia el recuento
de la distancia recorrida desde ese punto.
En ese caso, al pulsar el botón de selección
la indicación entre los diferentes modos de
cuentakilómetros parcial y cuentakilóme-
tros cambia en el orden siguiente:
TRIP F → ODO → TRIP 1 → TRIP 2 →
TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón de se-
lección y seguidamente pulse el botón de
reposición durante al menos dos segundos.
Si no pone a cero de forma manual el cuen-
takilómetros parcial en reserva de gasolina,
este se pondrá a cero automáticamente y
se restablecerá la visualización del modo
anterior después de repostar y de recorrer 5
km (3 mi).Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el indicador de
nivel de gasolina“” comience a parpa-
dear, ponga gasolina lo antes posible.
NOTA:Este medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el cir-
cuito de eléctrico está averiado, se repetirá
la secuencia siguiente hasta que se repara
la avería: Todos los segmentos y el
símbolo“” parpadean ocho veces y lue-
go se apagan durante aproximadamente 3
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
1. Indicador de aviso del nivel de gasolina“”
2. Indicador de gasolina
U5WMS4S0.book Page 6 Tuesday, July 10, 2007 3:23 PM
