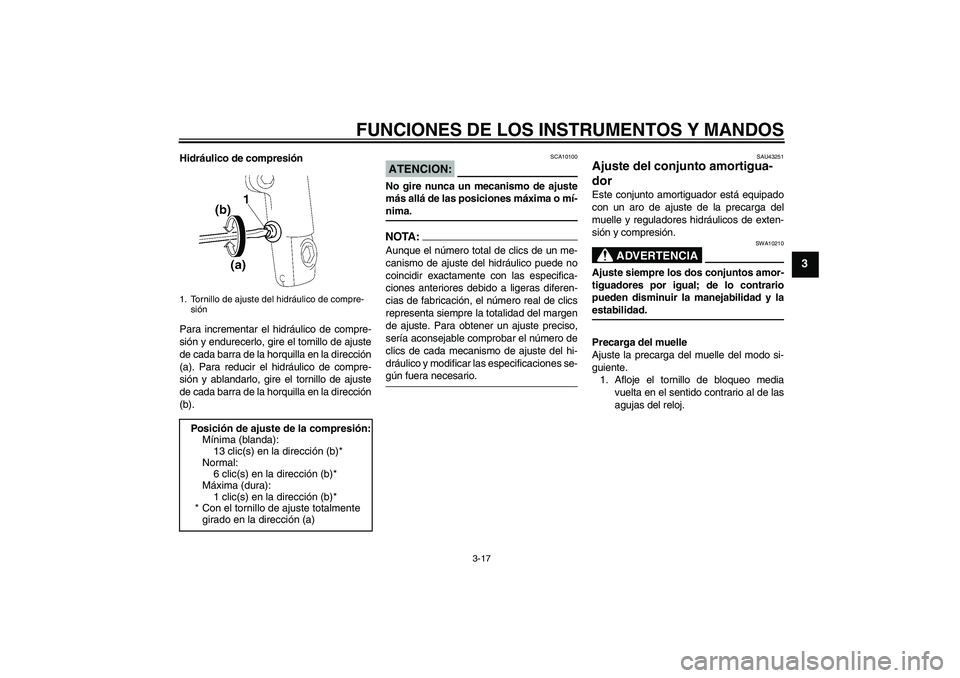

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
Hidráulico de compresión
Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el tornillo de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el tornillo de ajuste
de cada barra de la horquilla en la dirección
(b).
ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-gún fuera necesario.
SAU43251
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y reguladores hidráulicos de exten-
sión y compresión.
ADVERTENCIA
SWA10210
Ajuste siempre los dos conjuntos amor-
tiguadores por igual; de lo contrario
pueden disminuir la manejabilidad y laestabilidad.
Precarga del muelle
Ajuste la precarga del muelle del modo si-
guiente.
1. Afloje el tornillo de bloqueo media
vuelta en el sentido contrario al de las
agujas del reloj.
1. Tornillo de ajuste del hidráulico de compre-
siónPosición de ajuste de la compresión:
Mínima (blanda):
13 clic(s) en la dirección (b)*
Normal:
6 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
U5WMS4S0.book Page 17 Tuesday, July 10, 2007 3:23 PM

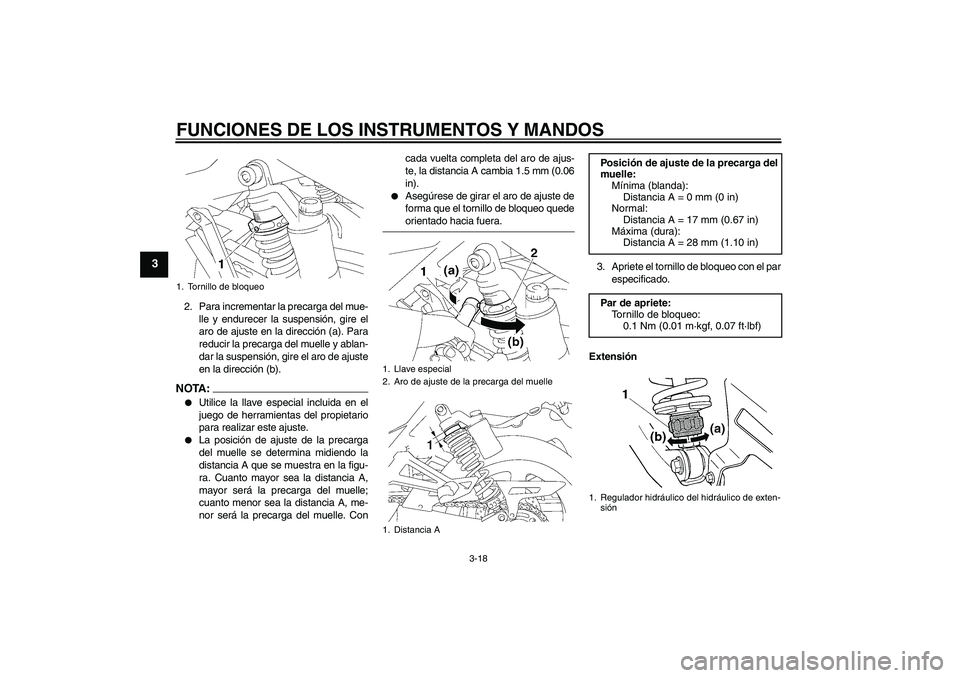

Page 32 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
2. Para incrementar la precarga del mue-
lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).NOTA :
Utilice la llave especial incluida en el
juego de herramientas del propietario
para realizar este ajuste.
La posición de ajuste de la precarga
del muelle se determina midiendo la
distancia A que se muestra en la figu-
ra. Cuanto mayor sea la distancia A,
mayor será la precarga del muelle;
cuanto menor sea la distancia A, me-
nor será la precarga del muelle. Concada vuelta completa del aro de ajus-
te, la distancia A cambia 1.5 mm (0.06
in).
Asegúrese de girar el aro de ajuste de
forma que el tornillo de bloqueo quedeorientado hacia fuera.
3. Apriete el tornillo de bloqueo con el par
especificado.
Extensión
1. Tornillo de bloqueo
1. Llave especial
2. Aro de ajuste de la precarga del muelle
1. Distancia A
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
Distancia A = 0 mm (0 in)
Normal:
Distancia A = 17 mm (0.67 in)
Máxima (dura):
Distancia A = 28 mm (1.10 in)
Par de apriete:
Tornillo de bloqueo:
0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)1. Regulador hidráulico del hidráulico de exten-
sión
U5WMS4S0.book Page 18 Tuesday, July 10, 2007 3:23 PM

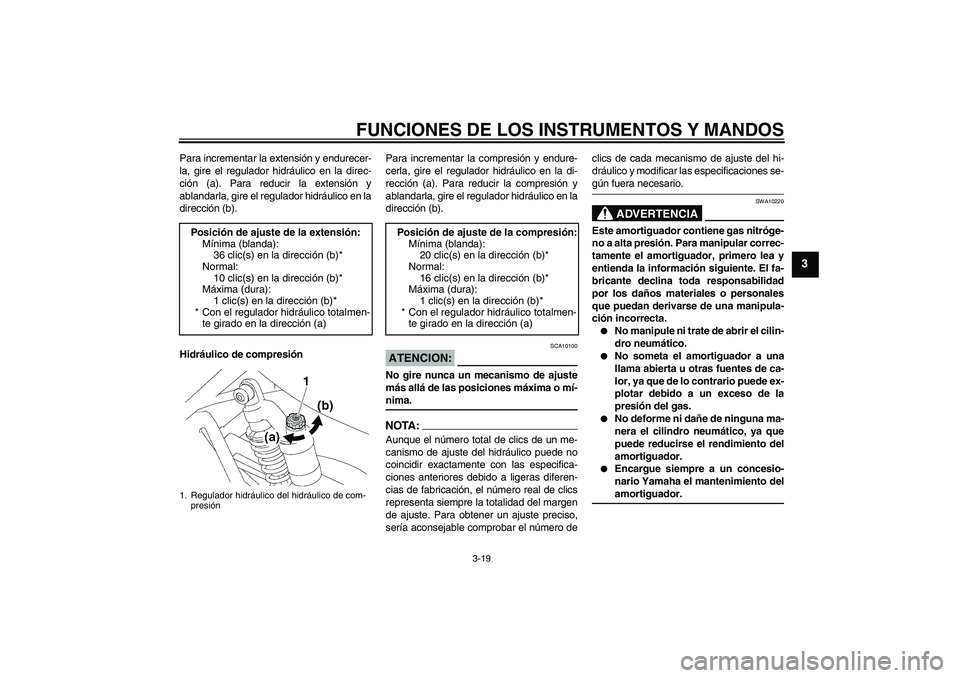

Page 33 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
Para incrementar la extensión y endurecer-
la, gire el regulador hidráulico en la direc-
ción (a). Para reducir la extensión y
ablandarla, gire el regulador hidráulico en la
dirección (b).
Hidráulico de compresiónPara incrementar la compresión y endure-
cerla, gire el regulador hidráulico en la di-
rección (a). Para reducir la compresión y
ablandarla, gire el regulador hidráulico en la
dirección (b).
ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.NOTA:Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número declics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.
No manipule ni trate de abrir el cilin-
dro neumático.
No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador.
Encargue siempre a un concesio-
nario Yamaha el mantenimiento delamortiguador. Posición de ajuste de la extensión:
Mínima (blanda):
36 clic(s) en la dirección (b)*
Normal:
10 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el regulador hidráulico totalmen-
te girado en la dirección (a)
1. Regulador hidráulico del hidráulico de com-
presión
Posición de ajuste de la compresión:
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
16 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el regulador hidráulico totalmen-
te girado en la dirección (a)
U5WMS4S0.book Page 19 Tuesday, July 10, 2007 3:23 PM

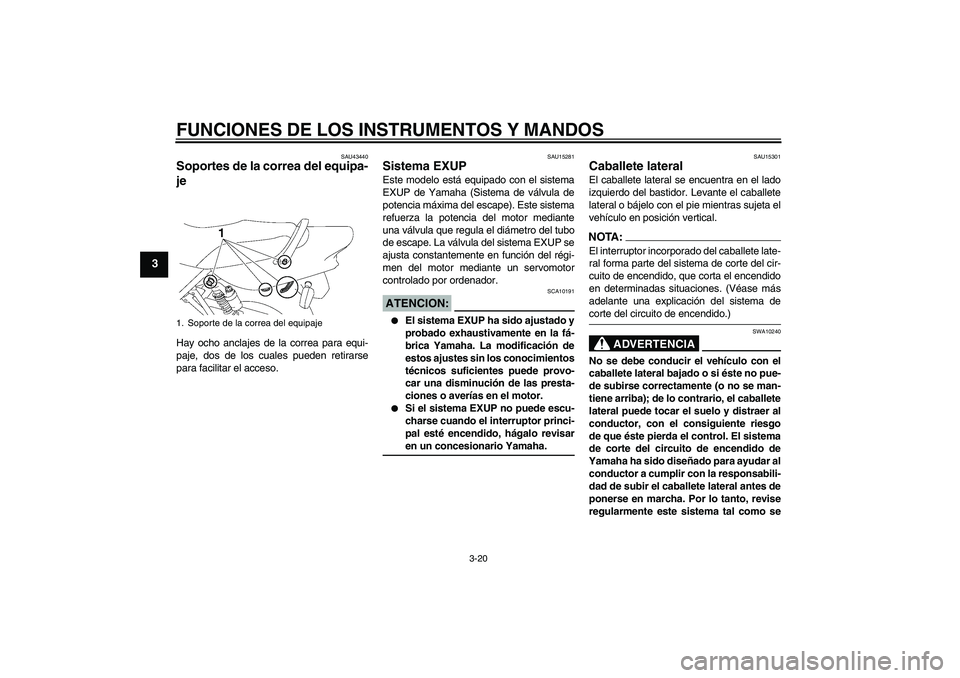

Page 34 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
SAU43440
Soportes de la correa del equipa-
je Hay ocho anclajes de la correa para equi-
paje, dos de los cuales pueden retirarse
para facilitar el acceso.
SAU15281
Sistema EXUP Este modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro del tubo
de escape. La válvula del sistema EXUP se
ajusta constantemente en función del régi-
men del motor mediante un servomotor
controlado por ordenador.ATENCION:
SCA10191
El sistema EXUP ha sido ajustado y
probado exhaustivamente en la fá-
brica Yamaha. La modificación de
estos ajustes sin los conocimientos
técnicos suficientes puede provo-
car una disminución de las presta-
ciones o averías en el motor.
Si el sistema EXUP no puede escu-
charse cuando el interruptor princi-
pal esté encendido, hágalo revisaren un concesionario Yamaha.
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTA:El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
1. Soporte de la correa del equipajeU5WMS4S0.book Page 20 Tuesday, July 10, 2007 3:23 PM
Page 35 of 92

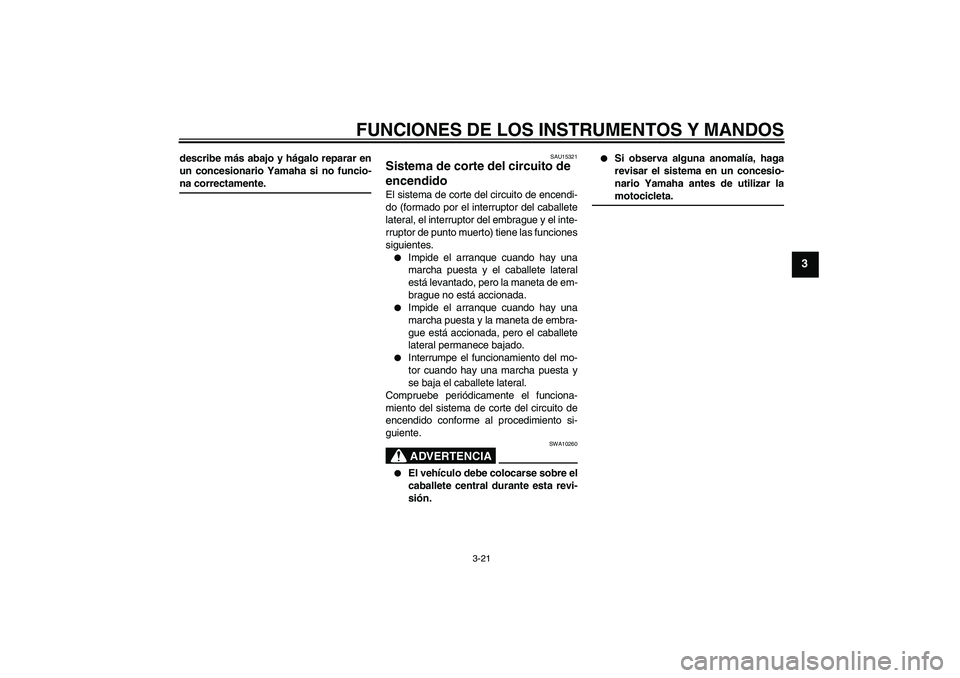

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-na correctamente.
SAU15321
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.ADVERTENCIA
SWA10260
El vehículo debe colocarse sobre el
caballete central durante esta revi-
sión.
Si observa alguna anomalía, haga
revisar el sistema en un concesio-
nario Yamaha antes de utilizar lamotocicleta.
U5WMS4S0.book Page 21 Tuesday, July 10, 2007 3:23 PM

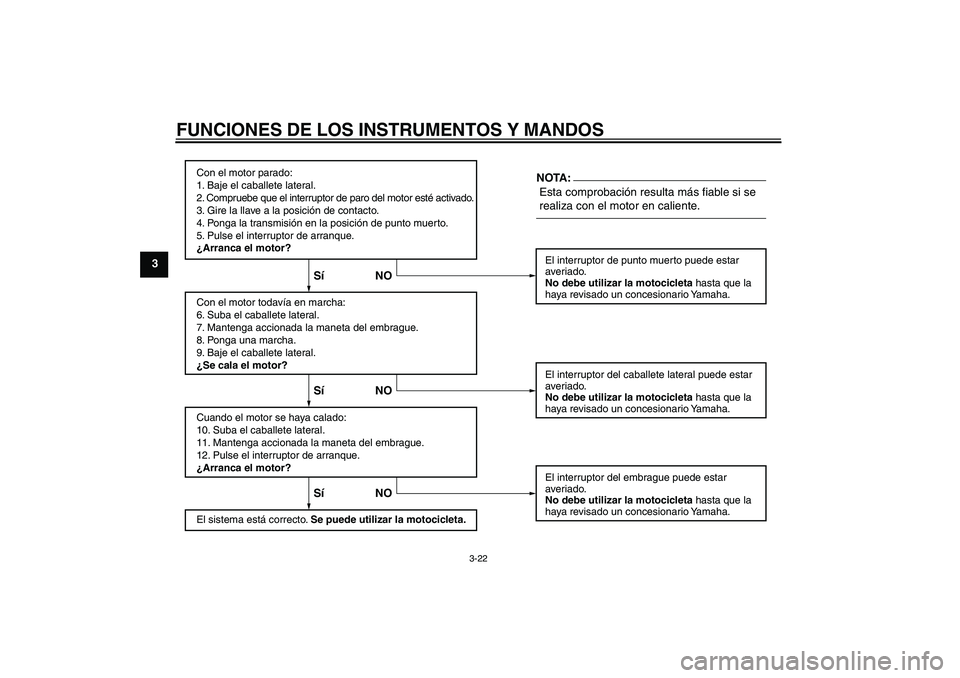

Page 36 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Ponga la transmisión en la posición de punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.El interruptor de punto muerto puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del embrague puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NONOTA:
U5WMS4S0.book Page 22 Tuesday, July 10, 2007 3:23 PM

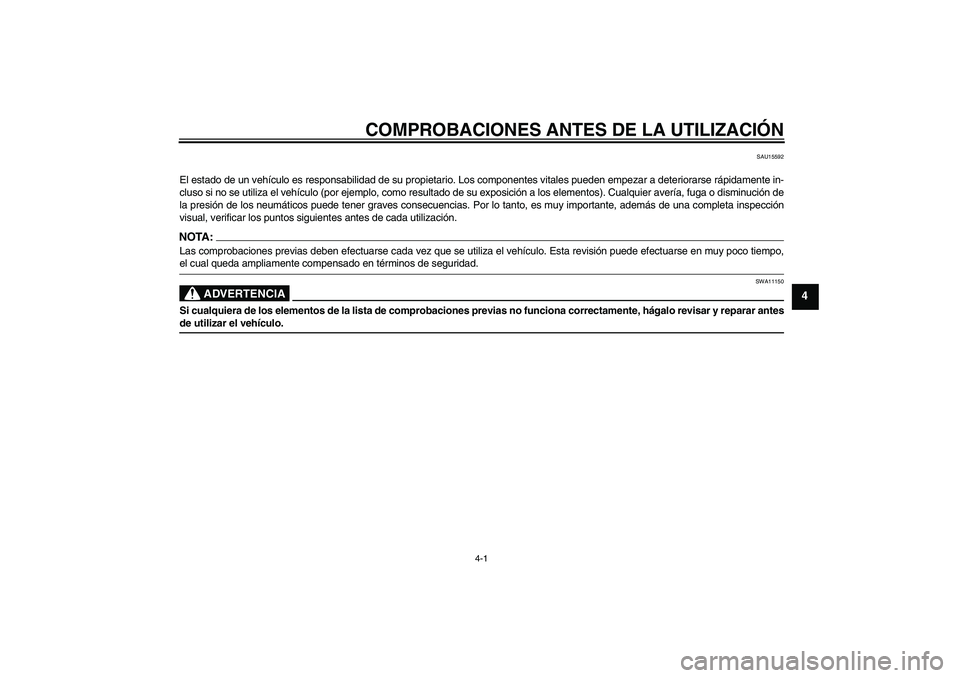

Page 37 of 92
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
4
SAU15592
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.NOTA:Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antesde utilizar el vehículo.
U5WMS4S0.book Page 1 Tuesday, July 10, 2007 3:23 PM

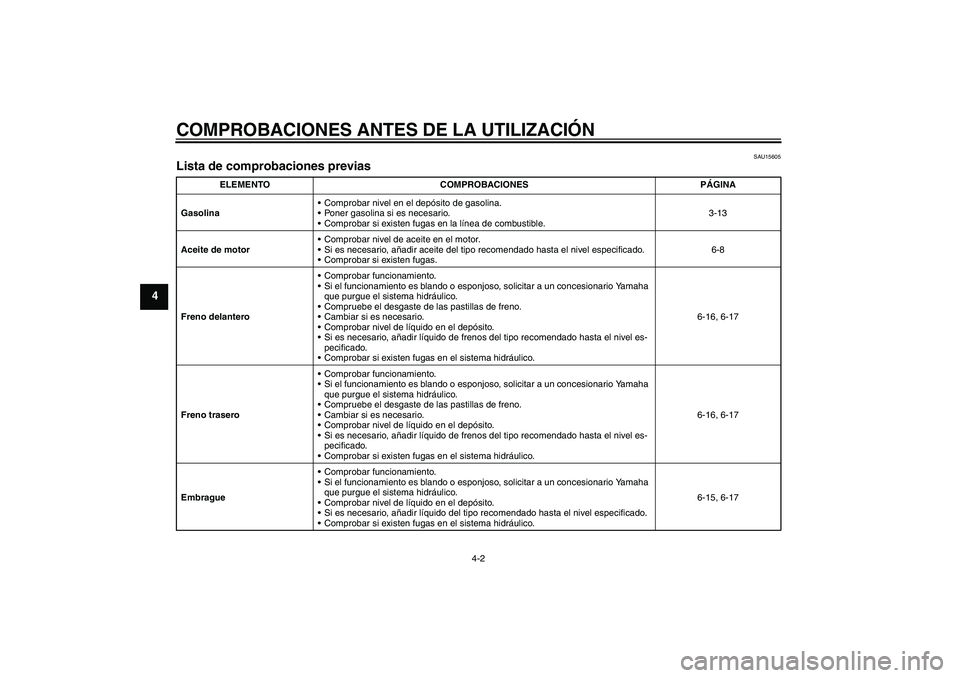

Page 38 of 92
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
SAU15605
Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-13
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-8
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-16, 6-17
Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-16, 6-17
EmbragueComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas en el sistema hidráulico.6-15, 6-17
U5WMS4S0.book Page 2 Tuesday, July 10, 2007 3:23 PM
Page 39 of 92

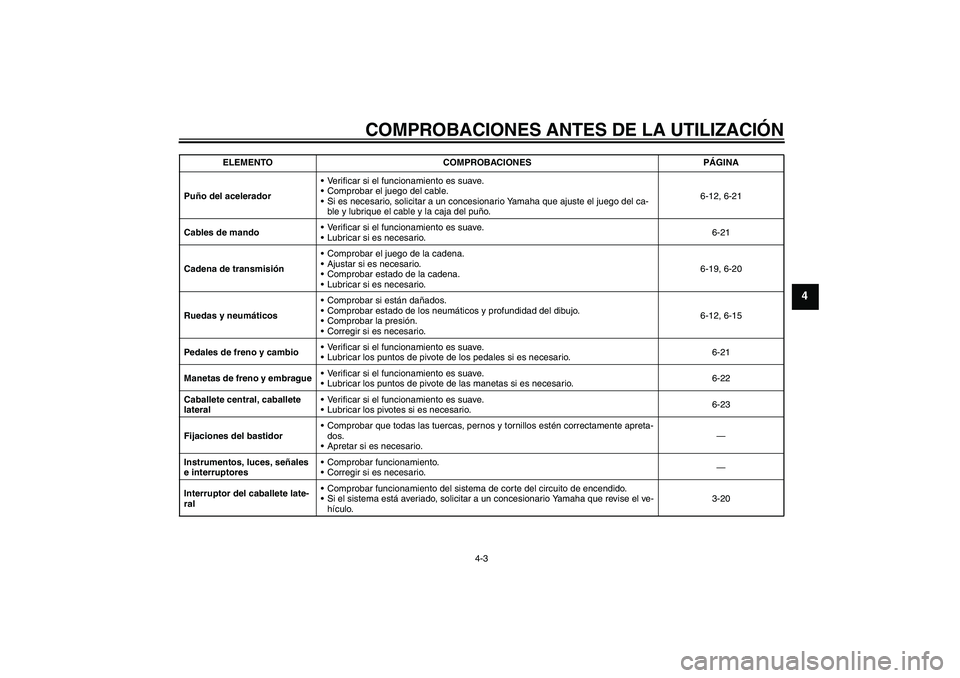

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
4
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-12, 6-21
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-21
Cadena de transmisiónComprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario.6-19, 6-20
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-12, 6-15
Pedales de freno y cambioVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario.6-21
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-22
Caballete central, caballete
lateralVerificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-23
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ralComprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el ve-
hículo.3-20 ELEMENTO COMPROBACIONES PÁGINA
U5WMS4S0.book Page 3 Tuesday, July 10, 2007 3:23 PM
Page 40 of 92

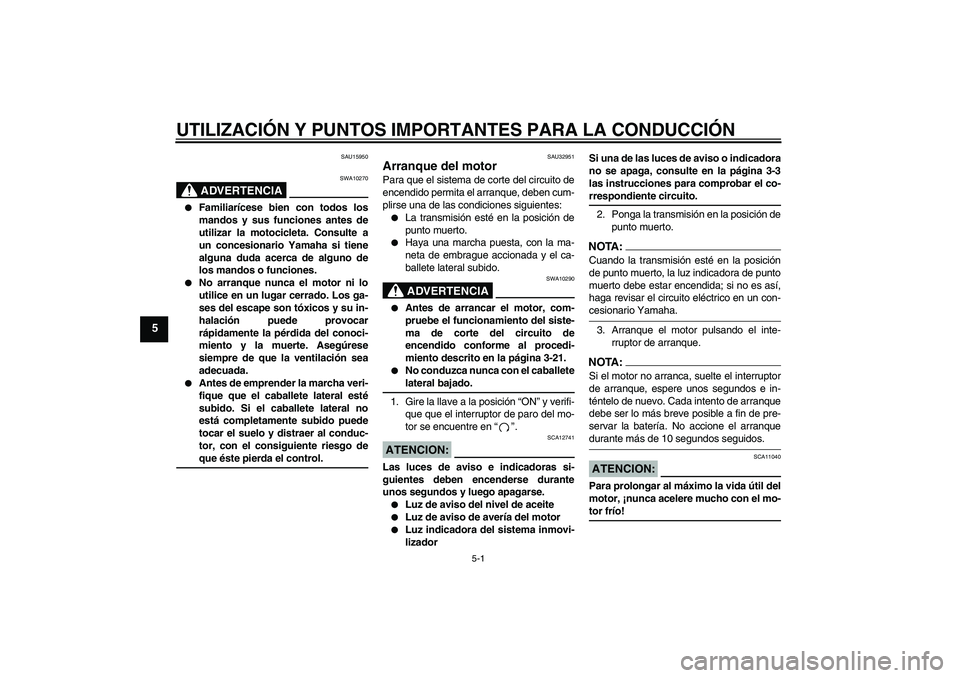

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15950
ADVERTENCIA
SWA10270
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la motocicleta. Consulte a
un concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Antes de emprender la marcha veri-
fique que el caballete lateral esté
subido. Si el caballete lateral no
está completamente subido puede
tocar el suelo y distraer al conduc-
tor, con el consiguiente riesgo deque éste pierda el control.
SAU32951
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-21.
No conduzca nunca con el caballetelateral bajado.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
ATENCION:
SCA12741
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de aceite
Luz de aviso de avería del motor
Luz indicadora del sistema inmovi-
lizadorSi una de las luces de aviso o indicadora
no se apaga, consulte en la página 3-3
las instrucciones para comprobar el co-
rrespondiente circuito.
2. Ponga la transmisión en la posición de
punto muerto.NOTA:Cuando la transmisión esté en la posición
de punto muerto, la luz indicadora de punto
muerto debe estar encendida; si no es así,
haga revisar el circuito eléctrico en un con-cesionario Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque.NOTA:Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos e in-
téntelo de nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de pre-
servar la batería. No accione el arranquedurante más de 10 segundos seguidos.ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
U5WMS4S0.book Page 1 Tuesday, July 10, 2007 3:23 PM
