CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2175 mm (85.6 in)
Largeur hors tout:
765 mm (30.1 in)
Hauteur hors tout:
1115 mm (43.9 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1500 mm (59.1 in)
Garde au sol:
125 mm (4.92 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Avec huile et carburant:
245.0 kg (540 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
1251.0 cm³
Alésage × course:
79.0 × 63.8 mm (3.11 × 2.51 in)
Taux de compression:
9.70 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.15 L (3.33 US qt) (2.77 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
21.0 L (5.55 US gal) (4.62 Imp.gal)Quantité de la réserve:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Fabricant:
MIKUNI
Type / quantité:
ACW34/2Bougie(s):Fabricant/modèle:
NGK/DPR8EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
98/56 (1.750)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
38/17 (2.235)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
40/14 (2.857)
2e:
36/18 (2.000)
-20 -10 0
10 20 30
40
50 ËšC
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMF4F0.book Page 1 Tuesday, July 10, 2007 9:46 AM

CARACTÉRISTIQUES
8-2
8
3e:
33/21 (1.571)
4e:
31/24 (1.292)
5e:
29/26 (1.115)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
25.30 °
Chasse:
100.0 mm (3.94 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
DUNLOP/D252F LPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
DUNLOP/D252 LCharge:Charge maximale:
205 kg (452 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–205 kg (198–452 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droiteLiquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
110.0 mm (4.33 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Générateur CABatterie:Modèle:
YTZ14S
U5WMF4F0.book Page 2 Tuesday, July 10, 2007 9:46 AM

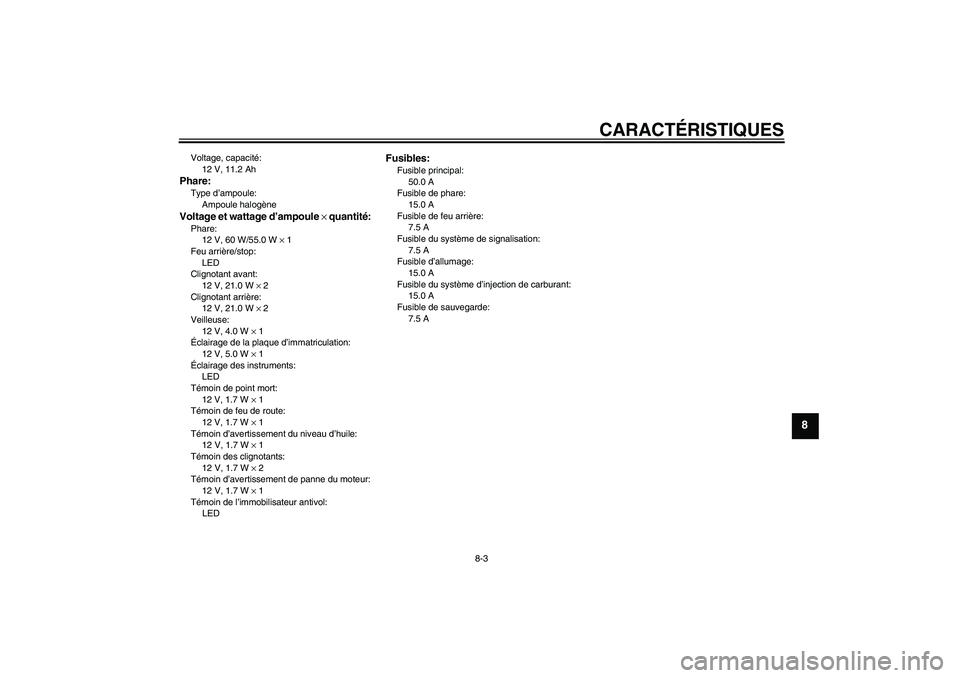

CARACTÉRISTIQUES
8-3
8
Voltage, capacité:
12 V, 11.2 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 4.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 2
Témoin d’avertissement de panne du moteur:
12 V, 1.7 W × 1
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible de feu arrière:
7.5 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
15.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
7.5 A
U5WMF4F0.book Page 3 Tuesday, July 10, 2007 9:46 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5WMF4F0.book Page 1 Tuesday, July 10, 2007 9:46 AM

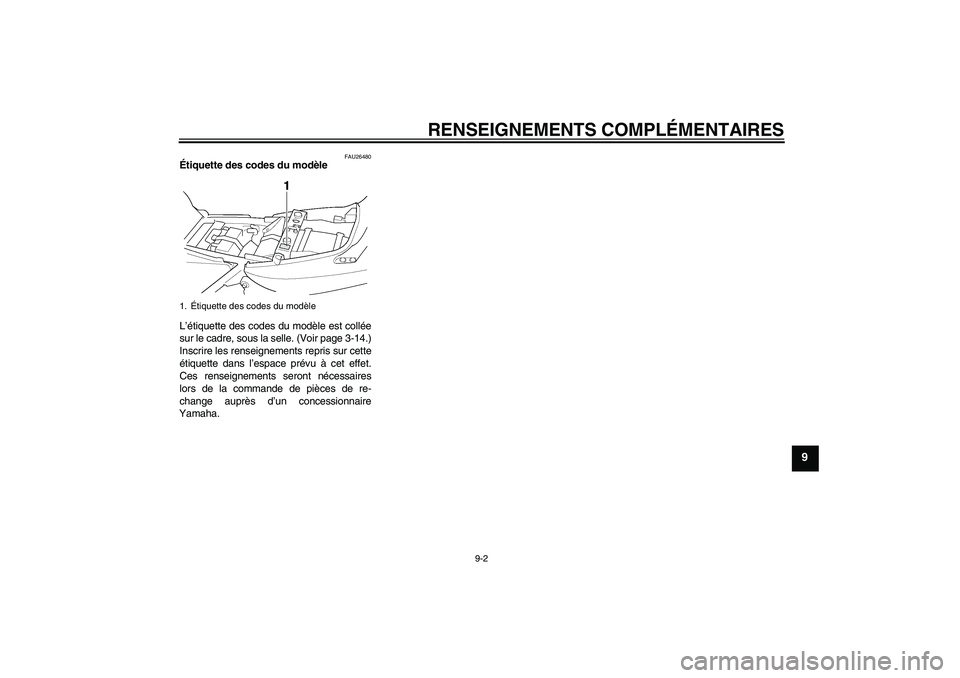

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
U5WMF4F0.book Page 2 Tuesday, July 10, 2007 9:46 AM

INDEXAAccroche-casque .................................. 3-15
Alarme antivol ......................................... 3-8
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-29
Avertisseur, contacteur ........................... 3-9BBagages, supports de sangle de
fixation ................................................ 3-20
Batterie.................................................. 6-24
Béquille latérale .................................... 3-21
Béquilles centrale et latérale,
contrôle et lubrification........................ 6-22
Bougies, contrôle .................................... 6-7
Bras oscillant, lubrification des pivots ... 6-23CCâble des gaz, contrôle du jeu ............. 6-12
Câbles, contrôle et lubrification ............. 6-20
Caches, dépose et repose ...................... 6-6
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-13
Carburant, économies............................. 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-20
Chaîne de transmission, tension........... 6-18
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-28
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-17
Combinés de contacteurs ....................... 3-9
Compartiment de rangement ................ 3-15Compte-tours .......................................... 3-5
Compteur de vitesse............................... 3-5
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare .................. 3-9
Coupe-circuit d’allumage ...................... 3-21
Coupe-circuit du moteur ......................... 3-9
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur............................ 3-9
Dépannage, schéma de diagnostic ...... 6-33
Direction, contrôle................................. 6-24EÉcran multifonction ................................. 3-5
Embrayage, levier........................ 3-10, 6-15
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2
EXUP .................................................... 3-20FFeu arrière/stop .................................... 6-28
Feu stop, réglage du contacteur ........... 6-16
Feux de détresse, contacteur ............... 3-10
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange ........ 6-11
Fourche, contrôle.................................. 6-23
Fourche, réglage .................................. 3-16
Frein, levier ........................................... 3-11
Frein, pédale......................................... 3-12
Fusibles, remplacement ....................... 6-25HHuile moteur et élément du filtre............. 6-8
Huile moteur, témoin du niveau .............. 3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-9JJeu des soupapes ................................. 6-12LLevier de frein et d’embrayage,
contrôle et lubrification ........................ 6-21
Liquide de frein et d’embrayage,
changement ........................................ 6-18
Liquide de frein et d’embrayage,
contrôle du niveau .............................. 6-17NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-4
Pannes, diagnostic ................................ 6-32
Pédale de frein et sélecteur,
contrôle et lubrification ........................ 6-21
Phare, remplacement d’une ampoule ... 6-26
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-16
Pneus .................................................... 6-13
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-21
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-14RRemisage ................................................ 7-3
Réservoir de carburant, bouchon .......... 3-12
Réservoir de carburant, ventilation ....... 3-14
Rodage du moteur .................................. 5-3
U5WMF4F0.book Page 1 Tuesday, July 10, 2007 9:46 AM

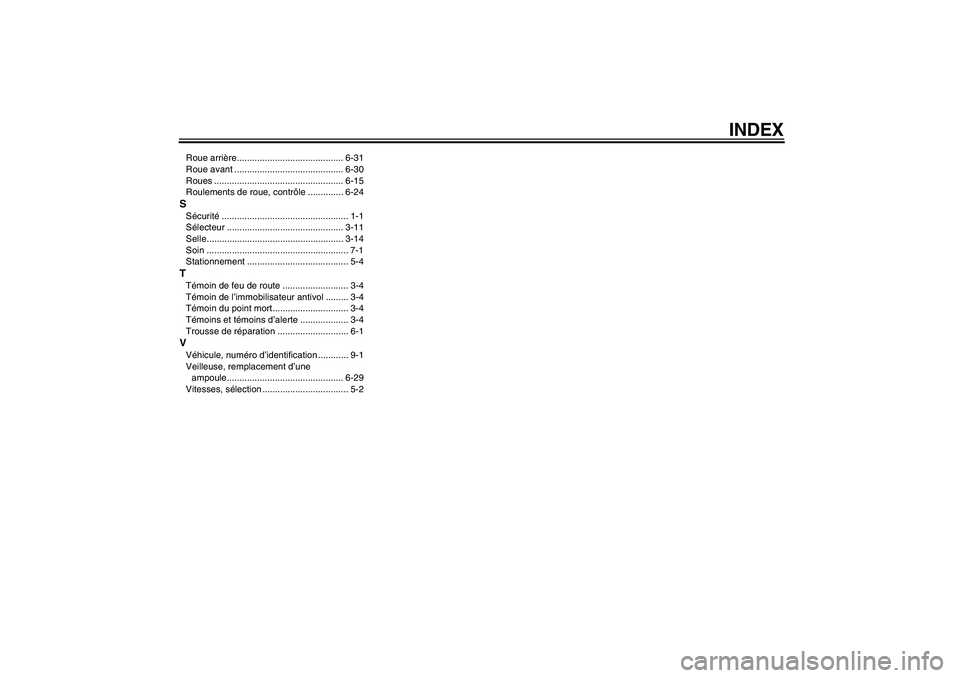

INDEX
Roue arrière.......................................... 6-31
Roue avant ........................................... 6-30
Roues ................................................... 6-15
Roulements de roue, contrôle .............. 6-24SSécurité.................................................. 1-1
Sélecteur .............................................. 3-11
Selle...................................................... 3-14
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-4
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-29
Vitesses, sélection .................................. 5-2
U5WMF4F0.book Page 2 Tuesday, July 10, 2007 9:46 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.01-1.0×2 CR
(F)
