ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
3. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie concernée.
Mise en place d’une bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.
FAU19692
Huile moteur et élément de filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément du
filtre à huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum. Bougie spécifiée:
NGK/DPR8EA-9
1.Écartement des électrodesÉcartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5WMF4F0.book Page 8 Tuesday, July 10, 2007 9:46 AM

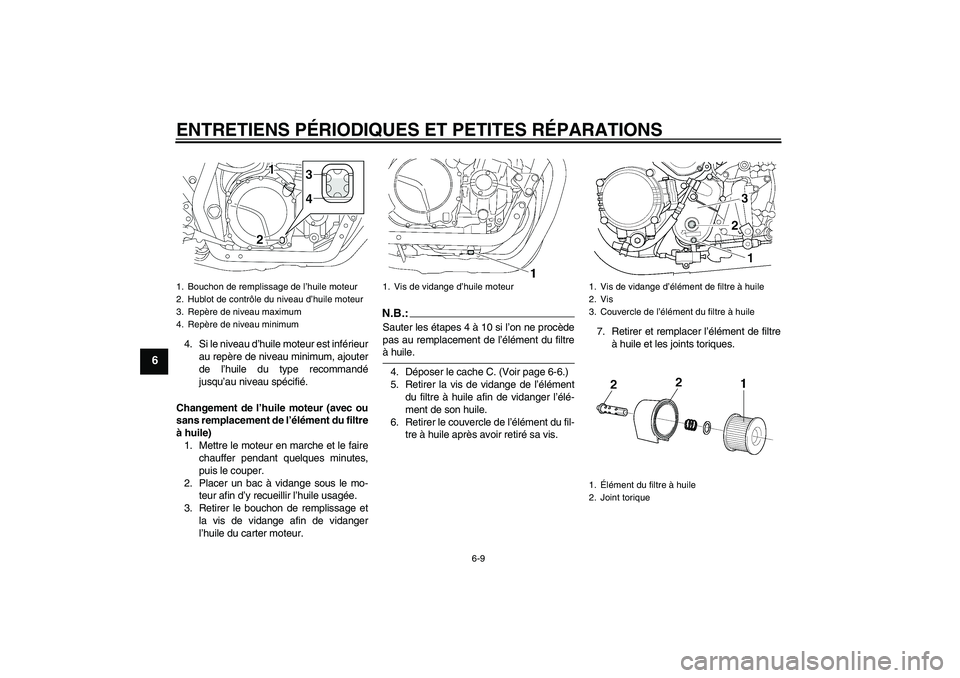

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du filtre
à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.
N.B.:Sauter les étapes 4 à 10 si l’on ne procède
pas au remplacement de l’élément du filtreà huile.
4. Déposer le cache C. (Voir page 6-6.)
5. Retirer la vis de vidange de l’élément
du filtre à huile afin de vidanger l’élé-
ment de son huile.
6. Retirer le couvercle de l’élément du fil-
tre à huile après avoir retiré sa vis.7. Retirer et remplacer l’élément de filtre
à huile et les joints toriques.
1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
1. Vis de vidange d’huile moteur
1. Vis de vidange d’élément de filtre à huile
2. Vis
3. Couvercle de l’élément du filtre à huile
1.Élément du filtre à huile
2. Joint torique
U5WMF4F0.book Page 9 Tuesday, July 10, 2007 9:46 AM

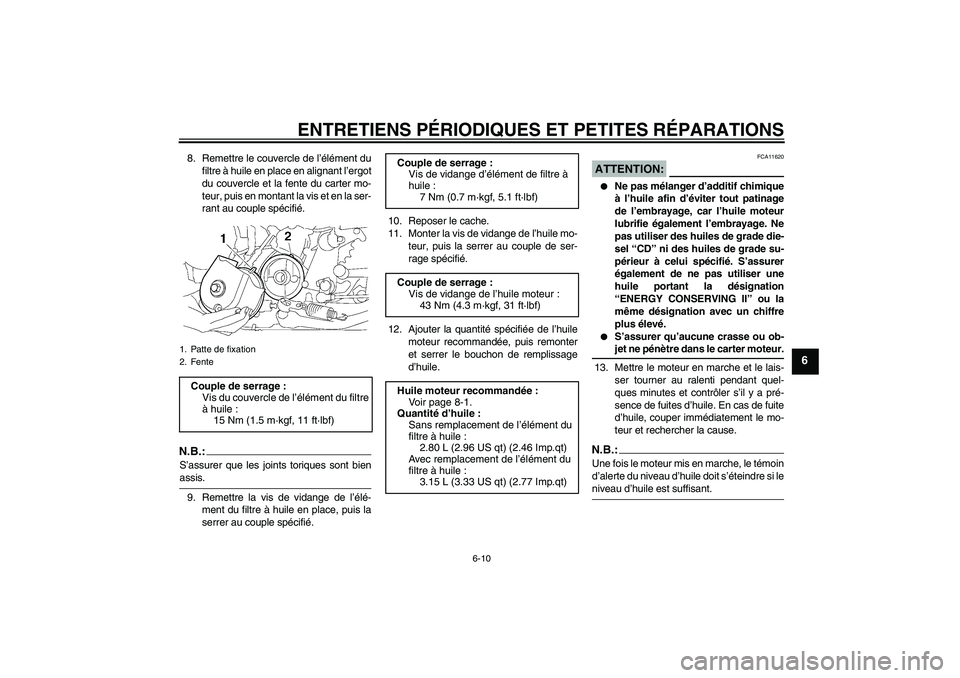

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
8. Remettre le couvercle de l’élément du
filtre à huile en place en alignant l’ergot
du couvercle et la fente du carter mo-
teur, puis en montant la vis et en la ser-
rant au couple spécifié.N.B.:S’assurer que les joints toriques sont bienassis.
9. Remettre la vis de vidange de l’élé-
ment du filtre à huile en place, puis la
serrer au couple spécifié.10. Reposer le cache.
11. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
12. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
13. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.
1. Patte de fixation
2. FenteCouple de serrage :
Vis du couvercle de l’élément du filtre
à huile :
15 Nm (1.5 m·kgf, 11 ft·lbf)
Couple de serrage :
Vis de vidange d’élément de filtre à
huile :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile :
2.80 L (2.96 US qt) (2.46 Imp.qt)
Avec remplacement de l’élément du
filtre à huile :
3.15 L (3.33 US qt) (2.77 Imp.qt)
U5WMF4F0.book Page 10 Tuesday, July 10, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
14. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU43450
Remplacement de l’élément du
filtre à air et nettoyage du tube de
vidange Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides. Il faut également contrôler fré-
quemment le tube de vidange du filtre à air
et le nettoyer, si nécessaire.
Remplacement de l’élément du filtre à air
1. Déposer le cache A. (Voir page 6-6.)
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
5. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
6. Reposer le cache.
1. Couvercle du boîtier de filtre à air
2. Vis
1.Élément du filtre à air
U5WMF4F0.book Page 11 Tuesday, July 10, 2007 9:46 AM

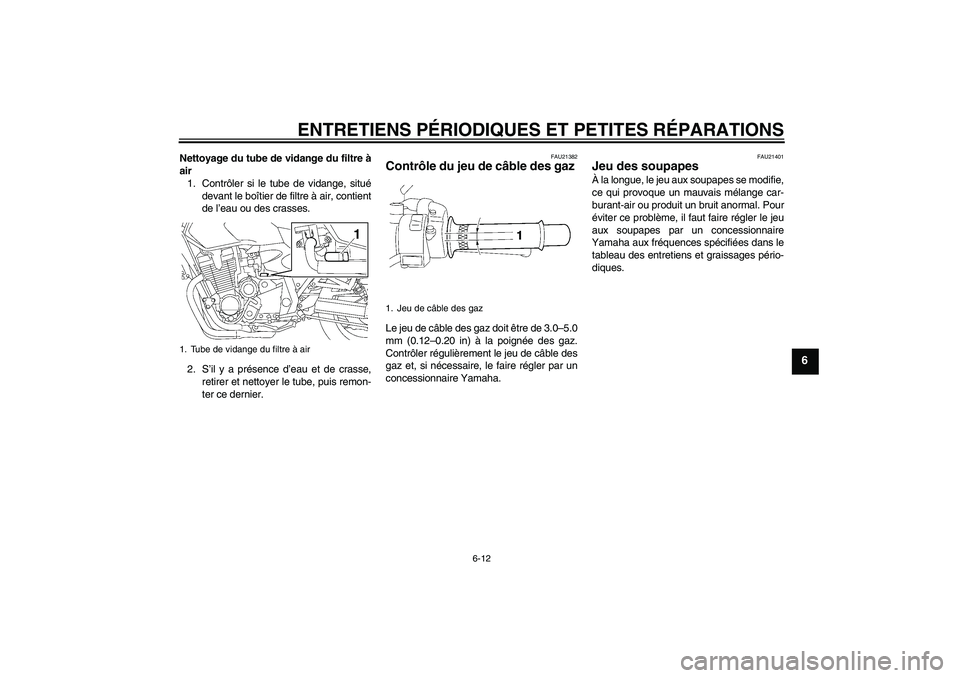

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
Nettoyage du tube de vidange du filtre à
air
1. Contrôler si le tube de vidange, situé
devant le boîtier de filtre à air, contient
de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Tube de vidange du filtre à air
1. Jeu de câble des gaz
U5WMF4F0.book Page 12 Tuesday, July 10, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
90–205 kg (198–452 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Charge* maximale :
205 kg (452 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
U5WMF4F0.book Page 13 Tuesday, July 10, 2007 9:46 AM

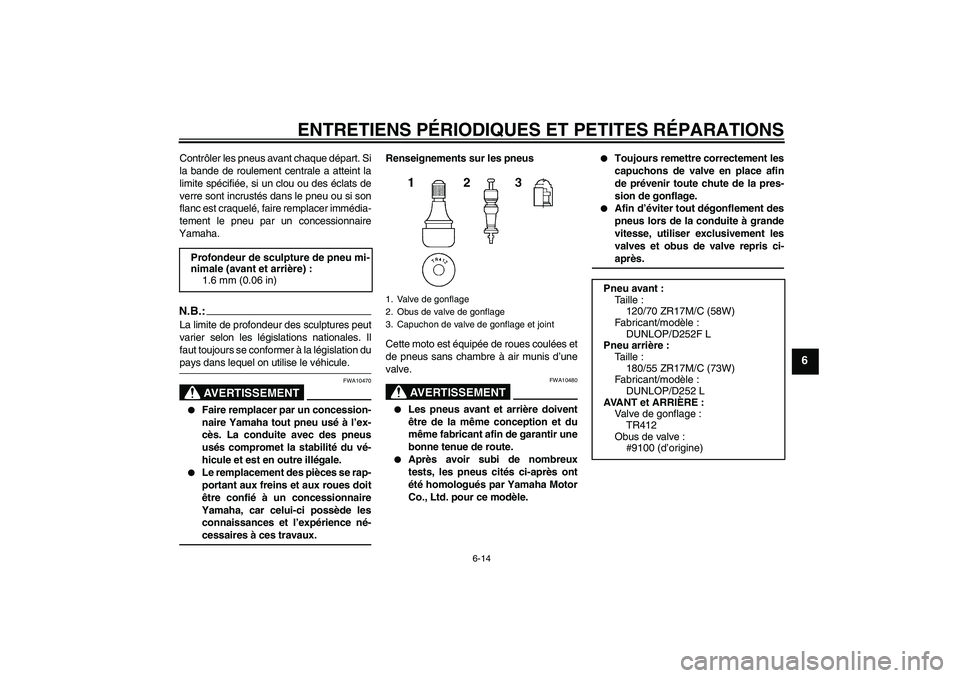

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après. Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
DUNLOP/D252F L
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
DUNLOP/D252 L
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U5WMF4F0.book Page 14 Tuesday, July 10, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22072
Levier d’embrayage Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Il est
toutefois nécessaire, avant chaque démar-
rage, de vérifier le niveau du liquide d’em-
brayage et de s’assurer que le circuit hy-
draulique ne fuit pas. Si la garde du levier
d’embrayage devient excessive et que les
changements de rapport deviennent bru-
taux ou si l’embrayage patine, entraînant un
retard de réponse à l’accélération, il y a pro-
bablement de l’air dans le circuit d’em-
brayage. Dans ce cas, ne pas utiliser la
moto avant d’avoir fait purger le circuit par
un concessionnaire Yamaha.
U5WMF4F0.book Page 15 Tuesday, July 10, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU22291
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
1. Déposer le cache A. (Voir page 6-6.)
2. Tourner l’écrou de réglage tout en
maintenant le contacteur de feu stop
en place. Tourner l’écrou de réglage
dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage
dans le sens (b) si le feu stop s’allume
trop tôt.
3. Reposer le cache.
FAU22321
Contrôle des plaquettes de frein
avant et arrière Frein avant
Frein arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques. Sur chaque plaquette de
frein figure une rainure d’indication d’usure.
Les rainures permettent de contrôler l’usure
des plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de
frein est usée au point que sa rainure a
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1. Rainure d’indication d’usure de plaquette de
frein
U5WMF4F0.book Page 16 Tuesday, July 10, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU22680
Contrôle du niveau du liquide de
frein et d’embrayage Frein avant
Frein arrièreEmbrayage
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le système de freinage ou d’em-
brayage, ce qui risque de réduire leur effica-
cité.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
N.B.:Le réservoir de liquide du frein arrière setrouve derrière le cache A. (Voir page 6-6.)
Prendre les précautions suivantes :


Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein ou d’embrayage est à
l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein ou de
l’embrayage.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein ou de l’em-
brayage.


Si le niveau du liquide descend trop
bas, le diaphragme du réservoir de li-
quide de frein ou d’embrayage risque
de se déformer sous l’effet de la dé-
pression. S’assurer de rendre au
diaphragme sa forme d’origine avant
de le remettre en place dans le réser-
voir de liquide de frein ou d’em-
brayage.
1. Repère de niveau minimum
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein et d’embrayage
recommandé:
Liquide de frein DOT 4
U5WMF4F0.book Page 17 Tuesday, July 10, 2007 9:46 AM
