XJR1300
BEDIENUNGSANLEITUNG
Page 2 of 94
GAU26944

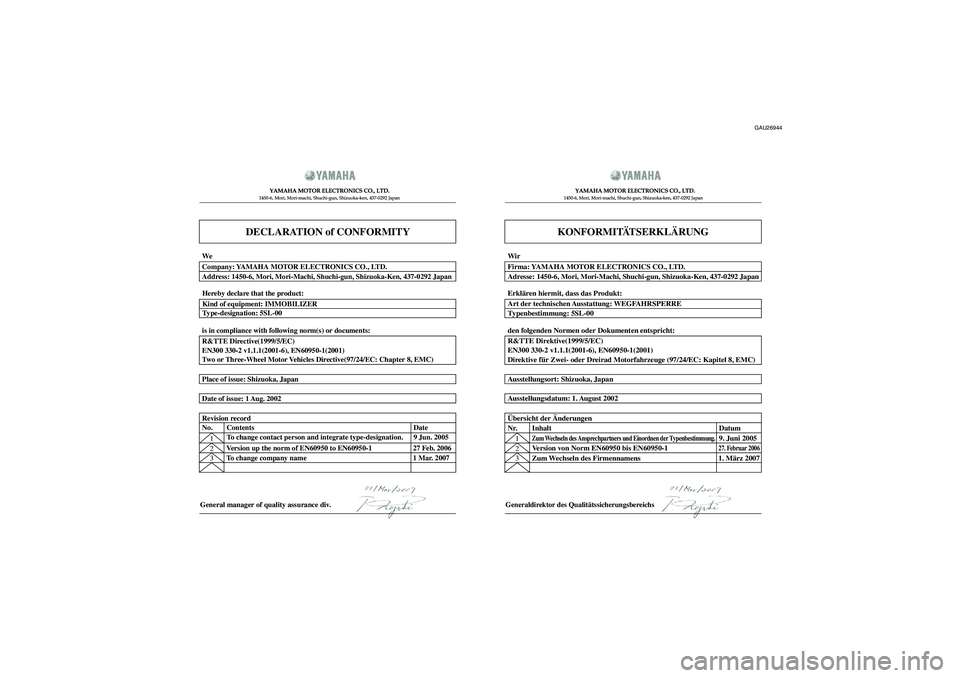

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Generaldirektor des Qualitätssicherungsbereichs
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
27. Februar 20061. März 2007 2
3 Übersicht der Änderungen
Nr. Inhalt Datum
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
9. Juni 2005
Date of issue: 1 Aug. 2002
Ausstellungsdatum: 1. August 2002
Place of issue: Shizuoka, Japan
Ausstellungsort: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE Direktive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direktive für Zwei- oder Dreirad Motorfahrzeuge (97/24/EC: Kapitel 8, EMC) den folgenden Normen oder Dokumenten entspricht:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Art der technischen Ausstattung: WEGFAHRSPERRE
Typenbestimmung: 5SL-00 Erklären hiermit, dass das Produkt:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan Wir
U5WMG5G0.book Page 1 Wednesday, December 5, 2007 9:25 AM
Page 3 of 94
VORWORT
GAU10100
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XJR1300, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XJR1300 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrades. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
U5WMG5G0.book Page 1 Wednesday, December 5, 2007 9:25 AM
Page 4 of 94
KENNZEICHNUNG WICHTIGER HINWEISE
GAU10151
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:HINWEIS:
Die Anleitung ist ein wichtiger Bestandteil des Motorrads und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und die-
ser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröf-fentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.WARNUNG
GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS AUFMERKSAM UND VOLLSTÄNDIG DURCH-LESEN!
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorradfahrer, Mechaniker und andere
Personen in ernsthafte Verletzungs- oder Lebensgefahr
bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:
HINWEIS:
U5WMG5G0.book Page 1 Wednesday, December 5, 2007 9:25 AM
Page 5 of 94
KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XJR1300
BEDIENUNGSANLEITUNG
©2007 Yamaha Motor Co., Ltd.
1. Auflage, November 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
U5WMG5G0.book Page 2 Wednesday, December 5, 2007 9:25 AM
Page 6 of 94

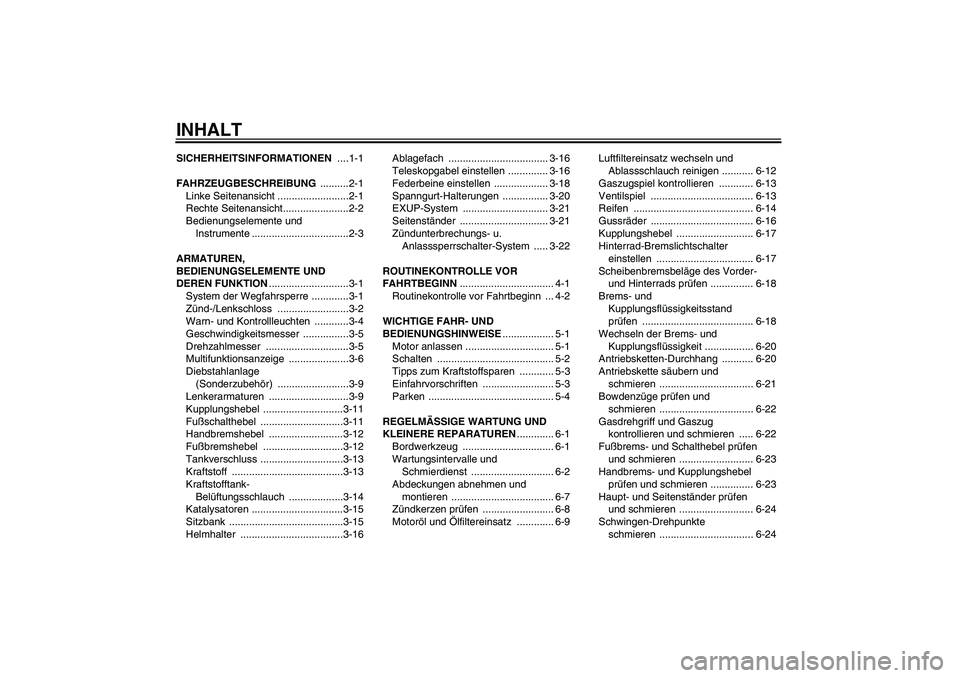

INHALTSICHERHEITSINFORMATIONEN ....1-1
FAHRZEUGBESCHREIBUNG ..........2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
System der Wegfahrsperre .............3-1
Zünd-/Lenkschloss .........................3-2
Warn- und Kontrollleuchten ............3-4
Geschwindigkeitsmesser ................3-5
Drehzahlmesser .............................3-5
Multifunktionsanzeige .....................3-6
Diebstahlanlage
(Sonderzubehör) .........................3-9
Lenkerarmaturen ............................3-9
Kupplungshebel ............................3-11
Fußschalthebel .............................3-11
Handbremshebel ..........................3-12
Fußbremshebel ............................3-12
Tankverschluss .............................3-13
Kraftstoff .......................................3-13
Kraftstofftank-
Belüftungsschlauch ...................3-14
Katalysatoren ................................3-15
Sitzbank ........................................3-15
Helmhalter ....................................3-16Ablagefach ................................... 3-16
Teleskopgabel einstellen .............. 3-16
Federbeine einstellen ................... 3-18
Spanngurt-Halterungen ................ 3-20
EXUP-System .............................. 3-21
Seitenständer ............................... 3-21
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-22
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
Routinekontrolle vor Fahrtbeginn ... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1
Bordwerkzeug ................................ 6-1
Wartungsintervalle und
Schmierdienst ............................. 6-2
Abdeckungen abnehmen und
montieren .................................... 6-7
Zündkerzen prüfen ......................... 6-8
Motoröl und Ölfiltereinsatz ............. 6-9Luftfiltereinsatz wechseln und
Ablassschlauch reinigen ........... 6-12
Gaszugspiel kontrollieren ............ 6-13
Ventilspiel .................................... 6-13
Reifen .......................................... 6-14
Gussräder .................................... 6-16
Kupplungshebel ........................... 6-17
Hinterrad-Bremslichtschalter
einstellen .................................. 6-17
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ............... 6-18
Brems- und
Kupplungsflüssigkeitsstand
prüfen ....................................... 6-18
Wechseln der Brems- und
Kupplungsflüssigkeit ................. 6-20
Antriebsketten-Durchhang ........... 6-20
Antriebskette säubern und
schmieren ................................. 6-21
Bowdenzüge prüfen und
schmieren ................................. 6-22
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-22
Fußbrems- und Schalthebel prüfen
und schmieren .......................... 6-23
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-23
Haupt- und Seitenständer prüfen
und schmieren .......................... 6-24
Schwingen-Drehpunkte
schmieren ................................. 6-24U5WMG5G0.book Page 1 Wednesday, December 5, 2007 9:25 AM
Page 7 of 94
INHALT

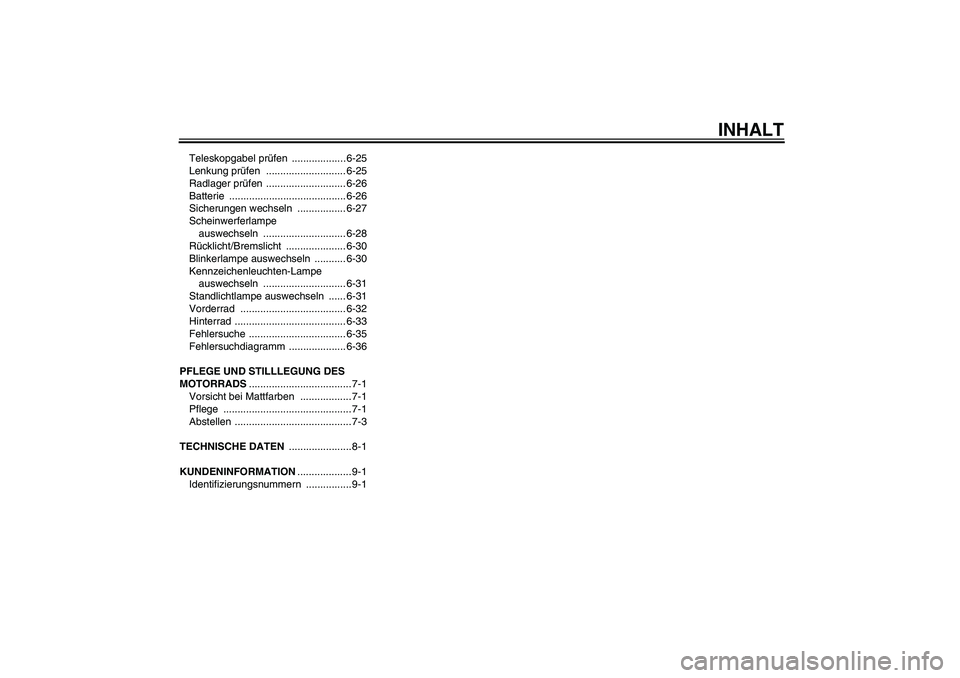

Teleskopgabel prüfen ................... 6-25
Lenkung prüfen ............................ 6-25
Radlager prüfen ............................ 6-26
Batterie ......................................... 6-26
Sicherungen wechseln ................. 6-27
Scheinwerferlampe
auswechseln ............................. 6-28
Rücklicht/Bremslicht ..................... 6-30
Blinkerlampe auswechseln ........... 6-30
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-31
Standlichtlampe auswechseln ...... 6-31
Vorderrad ..................................... 6-32
Hinterrad ....................................... 6-33
Fehlersuche .................................. 6-35
Fehlersuchdiagramm .................... 6-36
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U5WMG5G0.book Page 2 Wednesday, December 5, 2007 9:25 AM
Page 8 of 94
1-1
1
SICHERHEITSINFORMATIONEN
GAU10281
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESES MOTORRAD
FÄHRT.
ER ODER SIE SOLLTE:
GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTORRAD-
FAHRENS ERHALTEN.
DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER BEDIENUNGS-
ANLEITUNG BEACHTEN.
QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.
PROFESSIONELLE TECHNISCHE
WARTUNG ENTSPRECHEND DEN
HINWEISEN IN DER BEDIENUNGS-
ANLEITUNG DURCHFÜHREN LAS-
SEN UND/ODER FALLS DIES WE-
GEN MECHANISCHER UMSTÄNDE
ERFORDERLICH IST.Sicheres Fahren
Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.
Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu Erkennen zu geben scheint
eine effektive Methode zu sein, diese
Art von Unfällen zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es im toten Winkel eines an-
deren Verkehrsteilnehmers zu
fahren.
In viele Unfälle sind unerfahrene Fah-
rer involviert. Tatsächlich haben viele
Fahrer, die an einem Unfall beteiligt
waren, nicht einmal einen gültigen Mo-
torradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.
Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
U5WMG5G0.book Page 1 Wednesday, December 5, 2007 9:25 AM
Page 9 of 94
SICHERHEITSINFORMATIONEN
1-2
1
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen gerechtfertigt ist.
Bevor Sie abbiegen oder die Fahr-
bahnen wechseln, immer blinken.
Stellen Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
recht erhalten zu können.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten.
Niemals Mitfahrer mitnehmen, wel-
che nicht bequem beide Füße auf
den Fußrasten halten können.
Niemals unter dem Einfluss von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.
Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.
Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.
Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.
Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motorrad
vorgenommen und nicht von Yamaha ge-
nehmigt worden sind, oder die Entfernung
von Originalausstattung, können das Motor-
rad zur Benutzung unsicher machen und
ernsthafte Körperverletzung nach sich zie-
hen. Modifikationen können auch Ihr Motor-
rad zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck kann
die Stabilität und die Verhaltenscharakteris-
tik Ihres Motorrads beeinflussen, falls die
Gewichtsverteilung des Motorrads verän-
dert wird. Um die Möglichkeit eines Unfalls
zu vermeiden, gehen Sie mit Gepäck oder
Zubehör, das Sie Ihrem Motorrad hinzufü-
gen, äußerst vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorrad zusätz-
lich beladen oder Zubehör hinzugefügt ist.
Im Folgenden einige allgemeine Richtlinien
für das Beladen oder Hinzufügen von Zube-
hör an Ihr Motorrad:
U5WMG5G0.book Page 2 Wednesday, December 5, 2007 9:25 AM
Page 10 of 94
SICHERHEITSINFORMATIONEN
1-3
1
BeladenDas Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten.
Innerhalb dieser Gewichtsbegrenzung ist
Folgendes zu beachten:
Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Stellen Sie sicher, dass das Ge-
wicht so gleichmäßig wie möglich auf
beiden Seiten des Motorrads verteilt
wird, um Ungleichgewicht oder Insta-
bilität auf ein Mindestmaß zu halten.
Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass Zubehör und Ge-
päck sicher am Motorrad befestigt ist,
bevor Sie losfahren. Zubehör- und Ge-
päckhalterungen häufig kontrollieren.
Niemals große oder schwere Gegen-
stände am Lenker, an der Teleskopga-
bel oder an der Vorderradabdeckung
befestigen. Solche Gegenstände, ein-
schließlich Gepäck, wie zum Beispiel
Schlafsäcke, Matchbeutel oder Zelte,
können instabilen Umgang oder lang-
same Lenkerreaktion bewirken.Zubehör
Original Yamaha-Zubehörteile wurden spe-
ziell zur Verwendung an diesem Motorrad
entwickelt. Da Yamaha nicht alles andere
Zubehör, das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich für die
richtige Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der Aus-
wahl und dem Einbau von Zubehör äußers-
te Vorsicht walten lassen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkungsweg begrenzt, die Bedie-
nung der Kontrollvorrichtungen behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen Instabilität schaffen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum gehalten werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit und Kontroll-
fähigkeit des Fahrers; deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.
Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri- Max. Gesamtzuladung:
205 kg (452 lb)
U5WMG5G0.book Page 3 Wednesday, December 5, 2007 9:25 AM
