MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
HAU19193
Pannello C
Per togliere il pannelloTogliere i bulloni e poi asportare il pannello.
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
HAU19544
Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per togliere una candela
1. Togliere il cappuccio candela.
2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.Per controllare le candele
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTA:Se il colore di una candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controllareil veicolo.
1. Bullone
1. Cappuccio candela
1. Chiave per candele
U5WMH5H0.book Page 8 Friday, November 30, 2007 11:47 AM
Page 52 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6

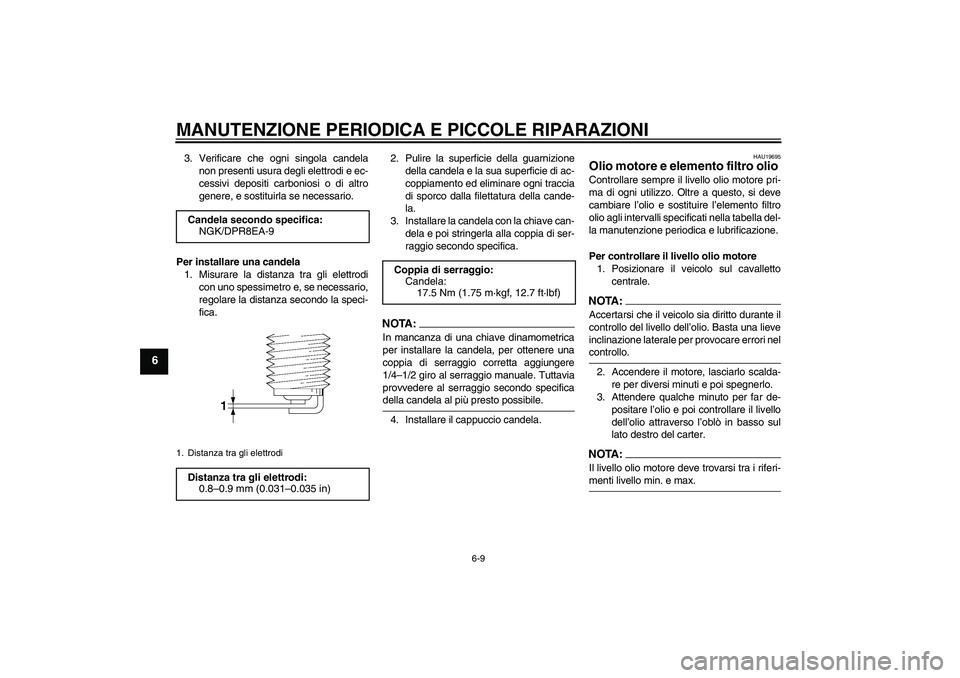

3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA :
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
4. Installare il cappuccio candela.
HAU19695
Olio motore e elemento filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.NOTA:Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTA:Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max. Candela secondo specifica:
NGK/DPR8EA-9
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5WMH5H0.book Page 9 Friday, November 30, 2007 11:47 AM
Page 53 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6

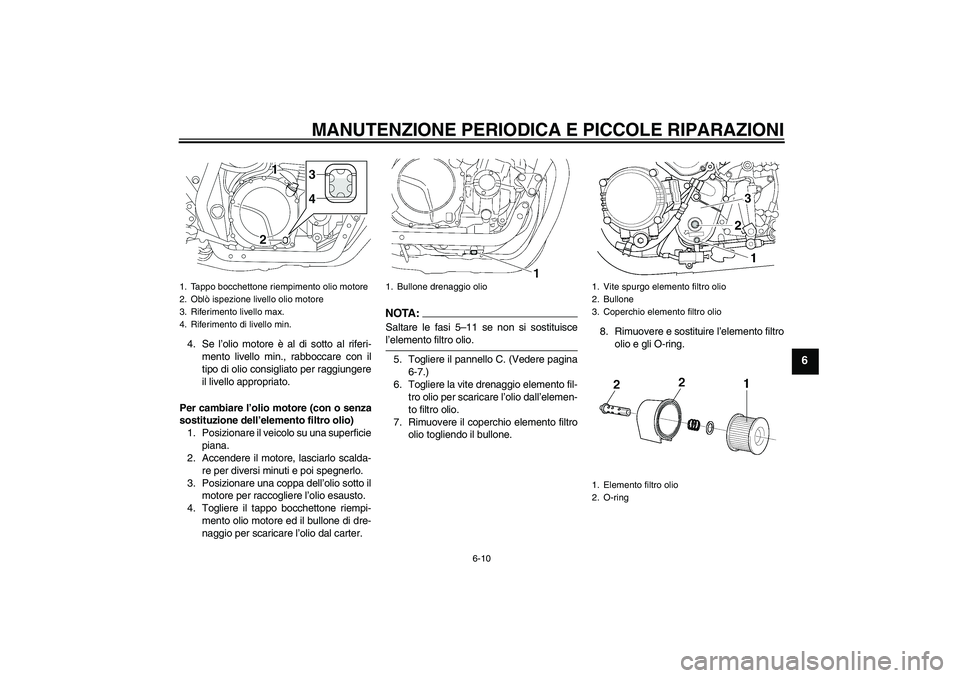

4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
NOTA :
Saltare le fasi 5–11 se non si sostituiscel’elemento filtro olio.
5. Togliere il pannello C. (Vedere pagina
6-7.)
6. Togliere la vite drenaggio elemento fil-
tro olio per scaricare l’olio dall’elemen-
to filtro olio.
7. Rimuovere il coperchio elemento filtro
olio togliendo il bullone.8. Rimuovere e sostituire l’elemento filtro
olio e gli O-ring.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1. Bullone drenaggio olio
1. Vite spurgo elemento filtro olio
2. Bullone
3. Coperchio elemento filtro olio
1. Elemento filtro olio
2. O-ring
U5WMH5H0.book Page 10 Friday, November 30, 2007 11:47 AM
Page 54 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6

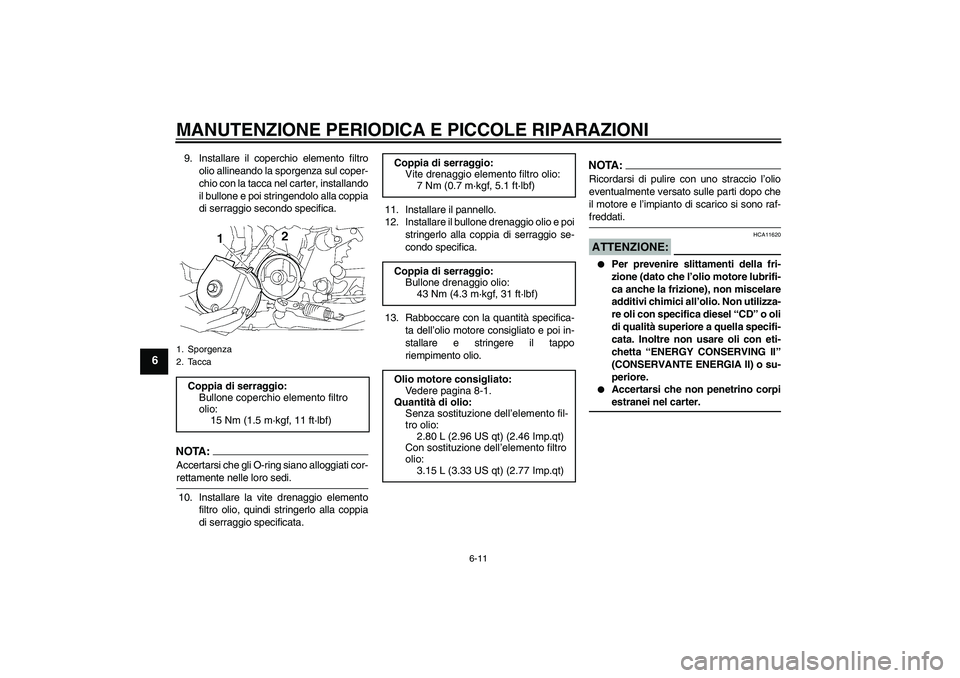

9. Installare il coperchio elemento filtro
olio allineando la sporgenza sul coper-
chio con la tacca nel carter, installando
il bullone e poi stringendolo alla coppia
di serraggio secondo specifica.NOTA:Accertarsi che gli O-ring siano alloggiati cor-rettamente nelle loro sedi.
10. Installare la vite drenaggio elemento
filtro olio, quindi stringerlo alla coppia
di serraggio specificata.11. Installare il pannello.
12. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
13. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTA:Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE:
HCA11620
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpiestranei nel carter.
1. Sporgenza
2. TaccaCoppia di serraggio:
Bullone coperchio elemento filtro
olio:
15 Nm (1.5 m·kgf, 11 ft·lbf)
Coppia di serraggio:
Vite drenaggio elemento filtro olio:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento fil-
tro olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
3.15 L (3.33 US qt) (2.77 Imp.qt)
U5WMH5H0.book Page 11 Friday, November 30, 2007 11:47 AM
Page 55 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6

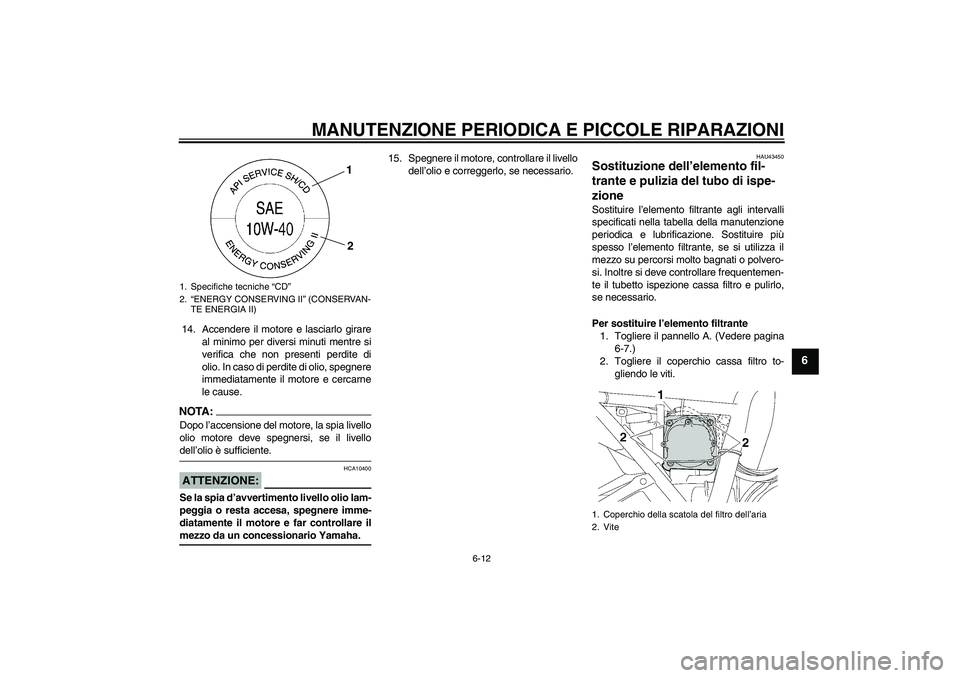

14. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTA:Dopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE:
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.15. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU43450
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zione Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si. Inoltre si deve controllare frequentemen-
te il tubetto ispezione cassa filtro e pulirlo,
se necessario.
Per sostituire l’elemento filtrante
1. Togliere il pannello A. (Vedere pagina
6-7.)
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
1. Specifiche tecniche “CD”
2.“ENERGY CONSERVING II” (CONSERVAN-
TE ENERGIA II)
1
2
1. Coperchio della scatola del filtro dell’aria
2. Vite
U5WMH5H0.book Page 12 Friday, November 30, 2007 11:47 AM
Page 56 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6

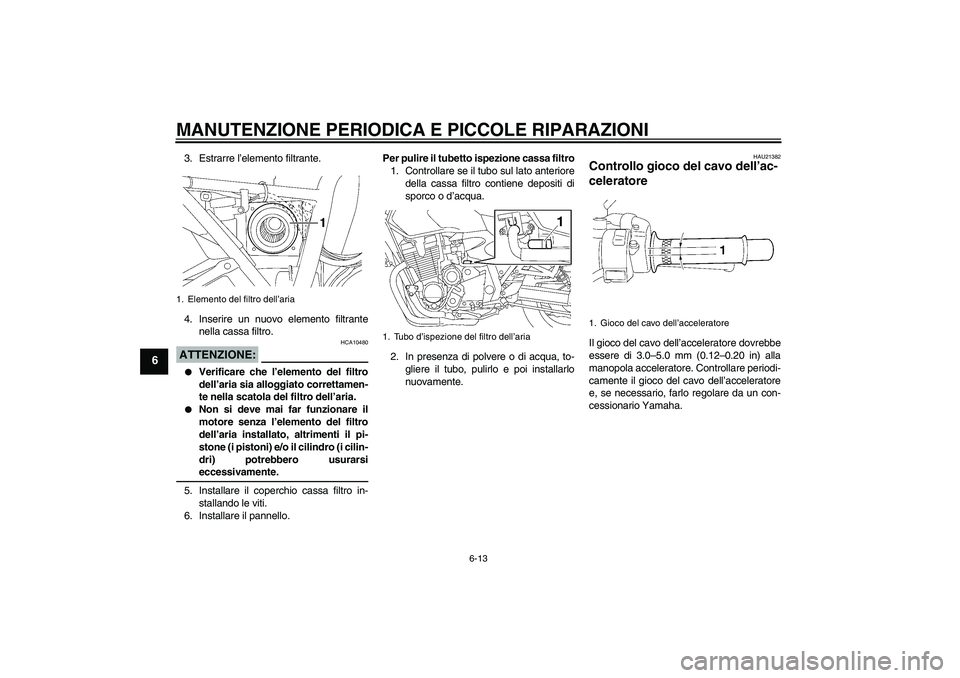

3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrante
nella cassa filtro.ATTENZIONE:
HCA10480
Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.
Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
5. Installare il coperchio cassa filtro in-
stallando le viti.
6. Installare il pannello.Per pulire il tubetto ispezione cassa filtro
1. Controllare se il tubo sul lato anteriore
della cassa filtro contiene depositi di
sporco o d’acqua.
2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
1. Elemento del filtro dell’aria
1. Tubo d’ispezione del filtro dell’aria
1. Gioco del cavo dell’acceleratore
U5WMH5H0.book Page 13 Friday, November 30, 2007 11:47 AM
Page 57 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
HAU21401

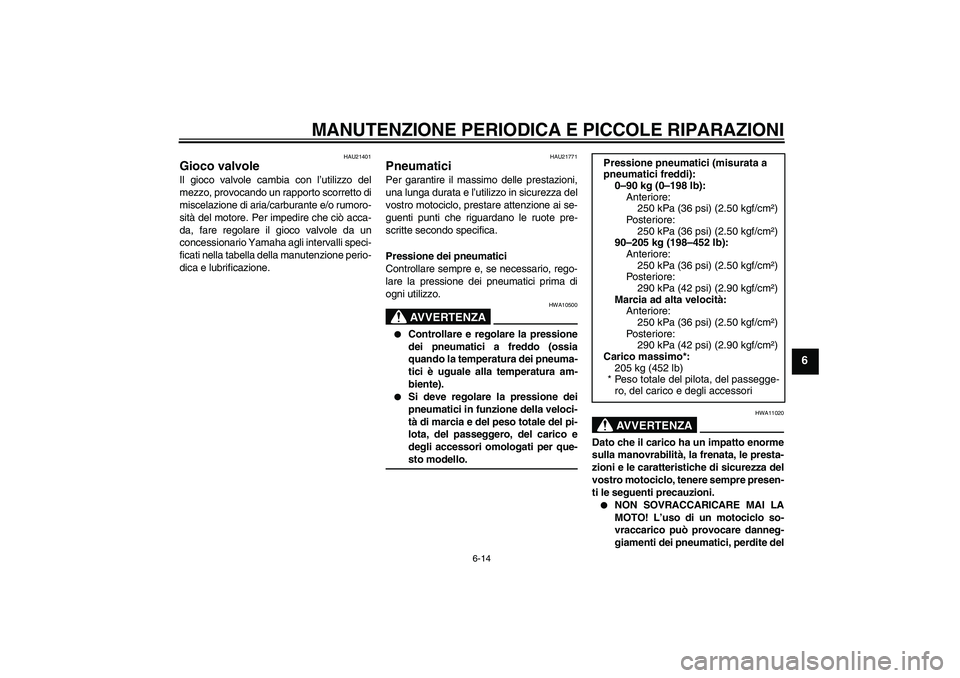

Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di
ogni utilizzo.
AVVERTENZA
HWA10500
Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).
Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.
NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite del Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e:
250 kPa (36 psi) (2.50 kgf/cm²)
90–205 kg (198–452 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e:
290 kPa (42 psi) (2.90 kgf/cm²)
Carico massimo*:
205 kg (452 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U5WMH5H0.book Page 14 Friday, November 30, 2007 11:47 AM

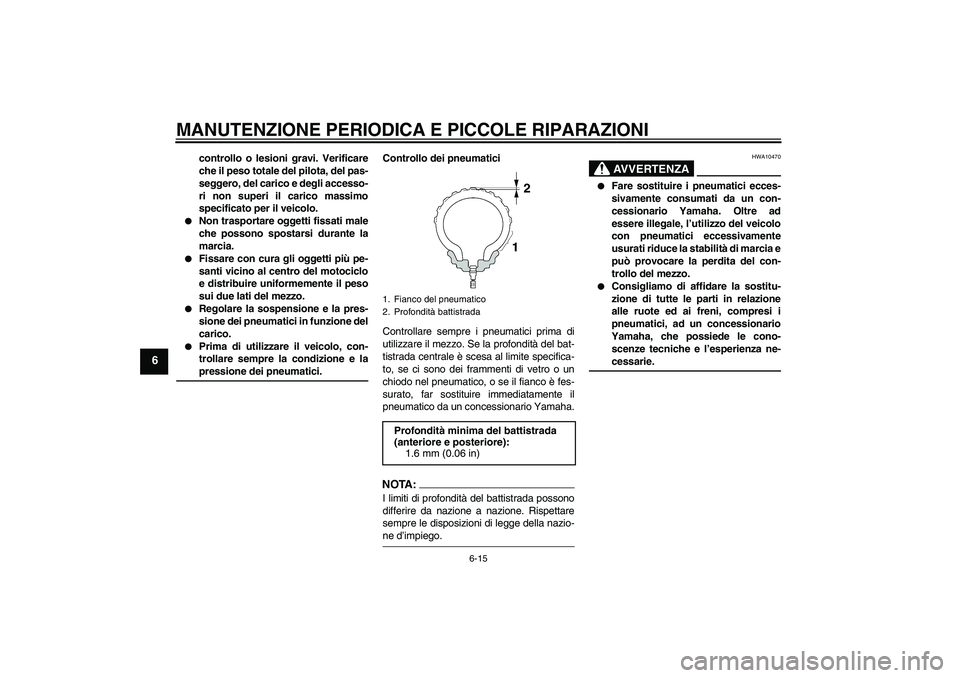

Page 58 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
controllo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.
Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.
Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.
Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.
Prima di utilizzare il veicolo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.
1. Fianco del pneumatico
2. Profondità battistradaProfondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
U5WMH5H0.book Page 15 Friday, November 30, 2007 11:47 AM
Page 59 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.
Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D252F L
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
DUNLOP/D252 L
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U5WMH5H0.book Page 16 Friday, November 30, 2007 11:47 AM

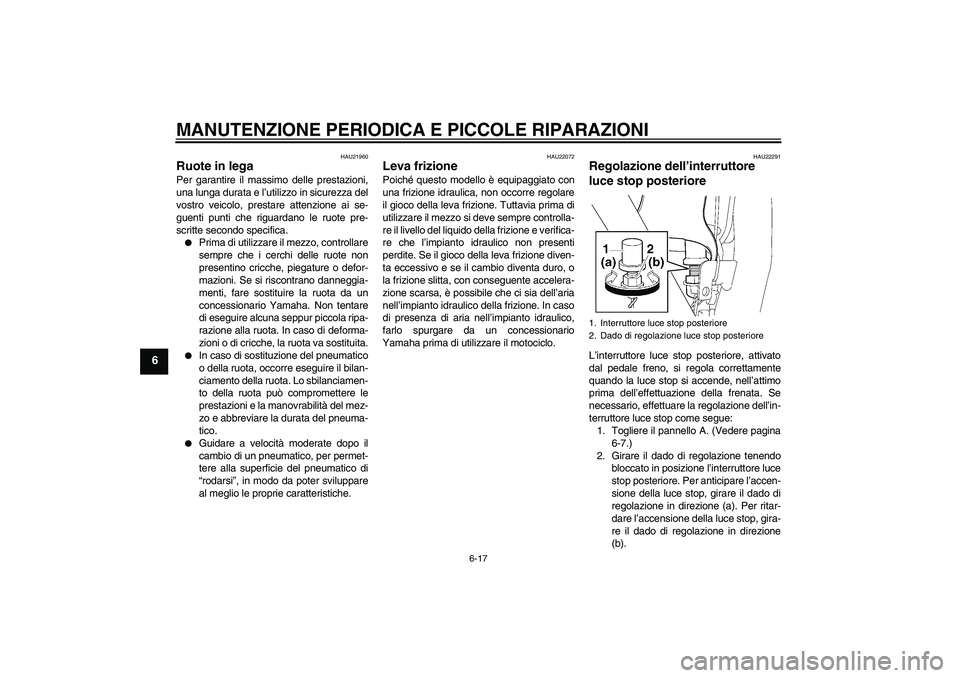

Page 60 of 92
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.
Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22072
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifica-
re che l’impianto idraulico non presenti
perdite. Se il gioco della leva frizione diven-
ta eccessivo e se il cambio diventa duro, o
la frizione slitta, con conseguente accelera-
zione scarsa, è possibile che ci sia dell’aria
nell’impianto idraulico della frizione. In caso
di presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il motociclo.
HAU22291
Regolazione dell’interruttore
luce stop posteriore L’interruttore luce stop posteriore, attivato
dal pedale freno, si regola correttamente
quando la luce stop si accende, nell’attimo
prima dell’effettuazione della frenata. Se
necessario, effettuare la regolazione dell’in-
terruttore luce stop come segue:
1. Togliere il pannello A. (Vedere pagina
6-7.)
2. Girare il dado di regolazione tenendo
bloccato in posizione l’interruttore luce
stop posteriore. Per anticipare l’accen-
sione della luce stop, girare il dado di
regolazione in direzione (a). Per ritar-
dare l’accensione della luce stop, gira-
re il dado di regolazione in direzione
(b).1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
U5WMH5H0.book Page 17 Friday, November 30, 2007 11:47 AM
