ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FAU23792

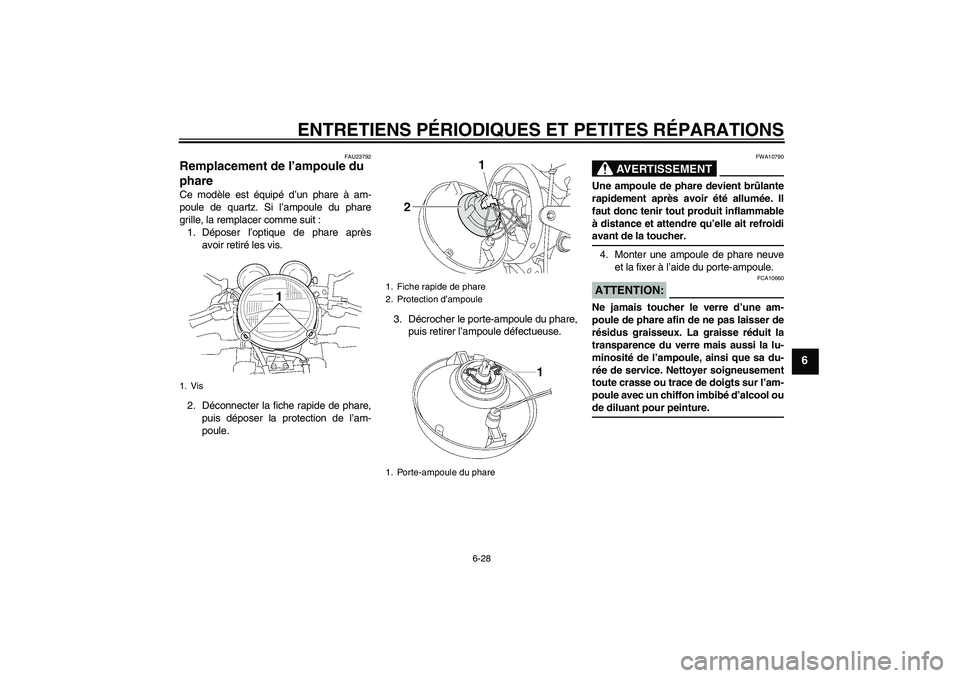

Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à am-
poule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool oude diluant pour peinture.
1. Vis
1. Fiche rapide de phare
2. Protection d’ampoule
1. Porte-ampoule du phare
U5WMF5F0.book Page 28 Wednesday, December 5, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6

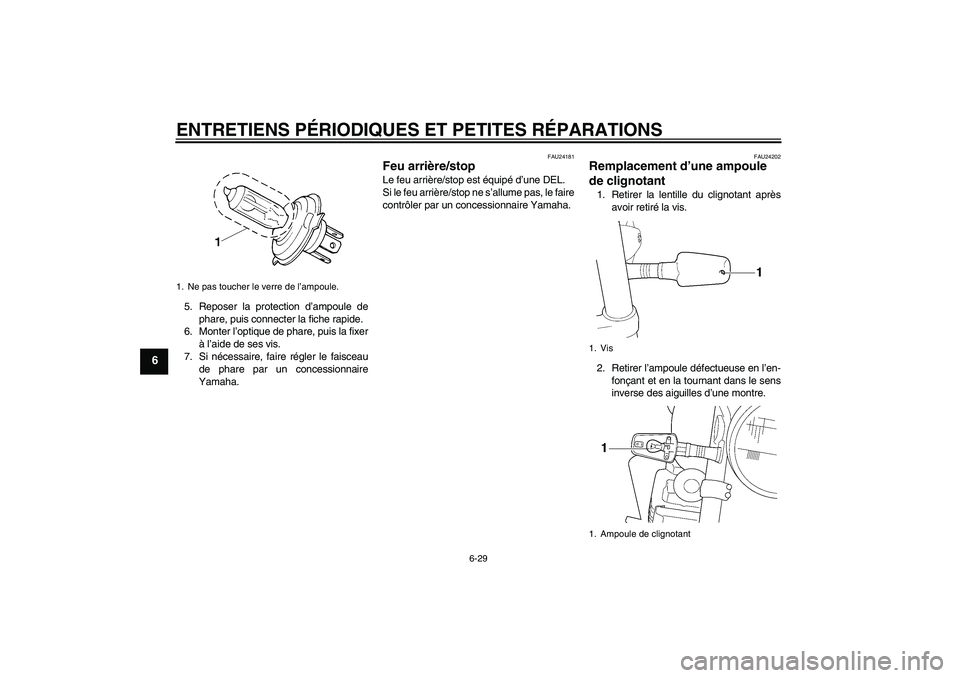

5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24181
Feu arrière/stop Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
FAU24202
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
1. Ne pas toucher le verre de l’ampoule.
1. Vis
1. Ampoule de clignotant
U5WMF5F0.book Page 29 Wednesday, December 5, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6

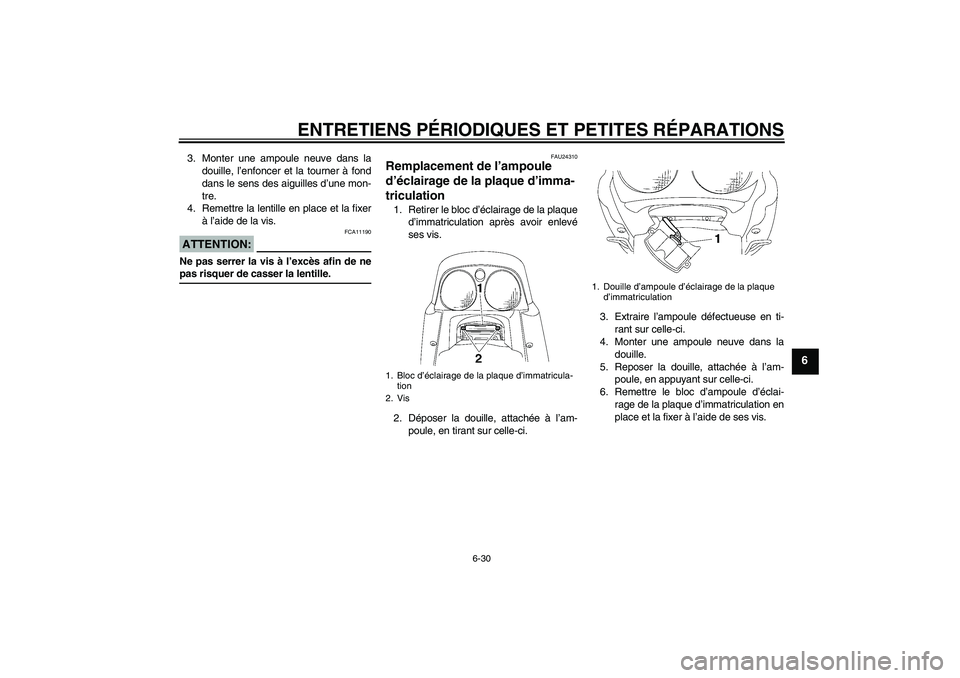

3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.ATTENTION:
FCA11190
Ne pas serrer la vis à l’excès afin de nepas risquer de casser la lentille.
FAU24310
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
ses vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.1. Bloc d’éclairage de la plaque d’immatricula-
tion
2. Vis
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
U5WMF5F0.book Page 30 Wednesday, December 5, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU33541

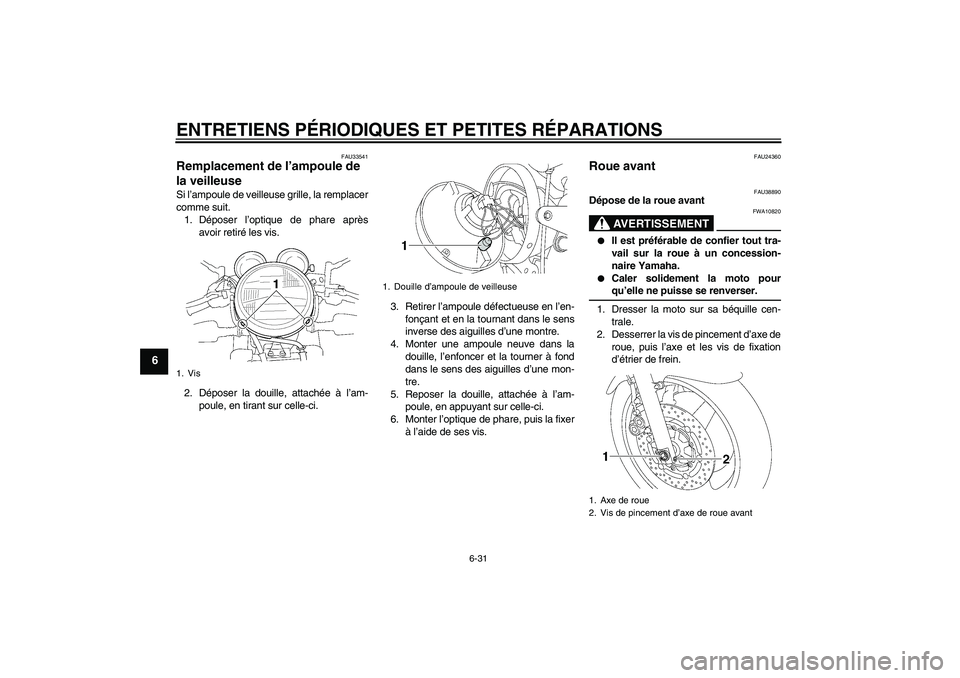

Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24360
Roue avant
FAU38890
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Dresser la moto sur sa béquille cen-
trale.
2. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.
1. Vis
1. Douille d’ampoule de veilleuse
1. Axe de roue
2. Vis de pincement d’axe de roue avant
U5WMF5F0.book Page 31 Wednesday, December 5, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
3. Retirer le support de durite de frein de
part et d’autre du véhicule après avoir
enlevé la vis.
4. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation.ATTENTION:
FCA11050
Ne pas actionner le frein après la dépose
des étriers, car les plaquettes risquentde se rapprocher à l’excès.
5. Extraire l’axe, puis déposer la roue.
FAU33660
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Remettre l’axe de roue en place.
3. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.N.B.:Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter lesétriers de frein sur les disques de frein.
4. Monter les supports de durite de frein
et les fixer à l’aide des vis.
5. Replier la béquille centrale afin de re-
poser la roue avant à terre.
6. Serrer l’axe, la vis de pincement d’axe
et les vis de fixation d’étrier de frein à
leur couple de serrage spécifique.
7. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
FAU25080
Roue arrière
FAU25161
Dépose de la roue arrière
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe et les vis de
fixation d’étrier de frein.
2. Séparer le bras d’ancrage du support
d’étrier de frein en retirant l’écrou et la
vis.
1. Vis de fixation d’étrier de frein
2. Support de la durite de frein
3.Étrier de frein
4. Vis
Couples de serrage :
Axe de roue :
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vis de pincement d’axe de roue
avant :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
1.Écrou d’axe
U5WMF5F0.book Page 32 Wednesday, December 5, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6

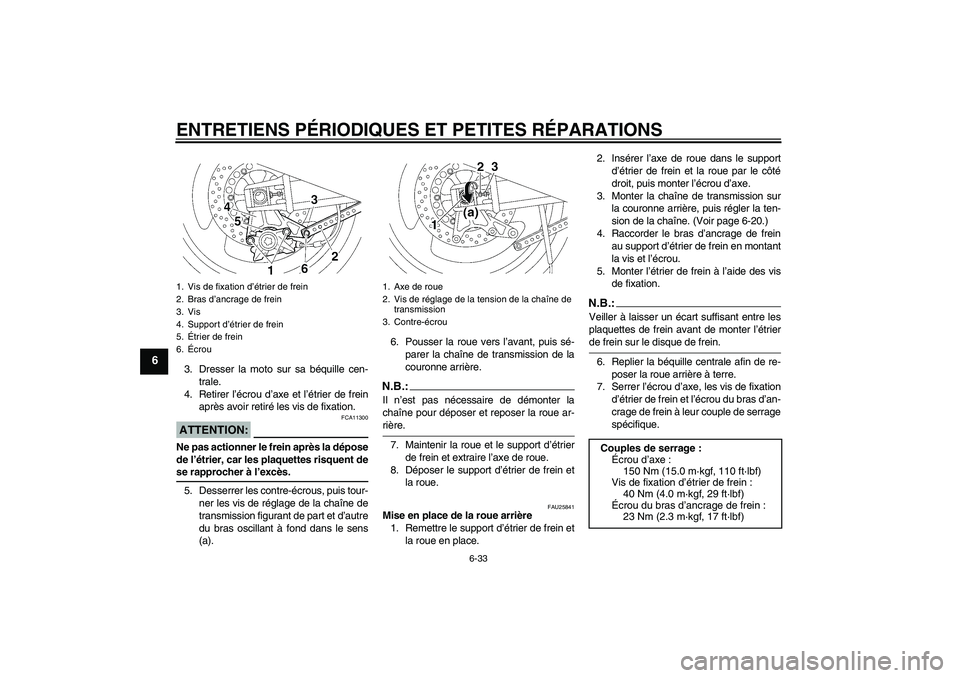

3. Dresser la moto sur sa béquille cen-
trale.
4. Retirer l’écrou d’axe et l’étrier de frein
après avoir retiré les vis de fixation.ATTENTION:
FCA11300
Ne pas actionner le frein après la dépose
de l’étrier, car les plaquettes risquent dese rapprocher à l’excès.
5. Desserrer les contre-écrous, puis tour-
ner les vis de réglage de la chaîne de
transmission figurant de part et d’autre
du bras oscillant à fond dans le sens
(a).6. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.:Il n’est pas nécessaire de démonter la
chaîne pour déposer et reposer la roue ar-rière.
7. Maintenir la roue et le support d’étrier
de frein et extraire l’axe de roue.
8. Déposer le support d’étrier de frein et
la roue.
FAU25841
Mise en place de la roue arrière
1. Remettre le support d’étrier de frein et
la roue en place.2. Insérer l’axe de roue dans le support
d’étrier de frein et la roue par le côté
droit, puis monter l’écrou d’axe.
3. Monter la chaîne de transmission sur
la couronne arrière, puis régler la ten-
sion de la chaîne. (Voir page 6-20.)
4. Raccorder le bras d’ancrage de frein
au support d’étrier de frein en montant
la vis et l’écrou.
5. Monter l’étrier de frein à l’aide des vis
de fixation.
N.B.:Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter l’étrierde frein sur le disque de frein.
6. Replier la béquille centrale afin de re-
poser la roue arrière à terre.
7. Serrer l’écrou d’axe, les vis de fixation
d’étrier de frein et l’écrou du bras d’an-
crage de frein à leur couple de serrage
spécifique.
1. Vis de fixation d’étrier de frein
2. Bras d’ancrage de frein
3. Vis
4. Support d’étrier de frein
5.Étrier de frein
6.Écrou
1. Axe de roue
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
Couples de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 110 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
Écrou du bras d’ancrage de frein :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5WMF5F0.book Page 33 Wednesday, December 5, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
6
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
U5WMF5F0.book Page 34 Wednesday, December 5, 2007 9:46 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
FAU42600
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U5WMF5F0.book Page 35 Wednesday, December 5, 2007 9:46 AM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833

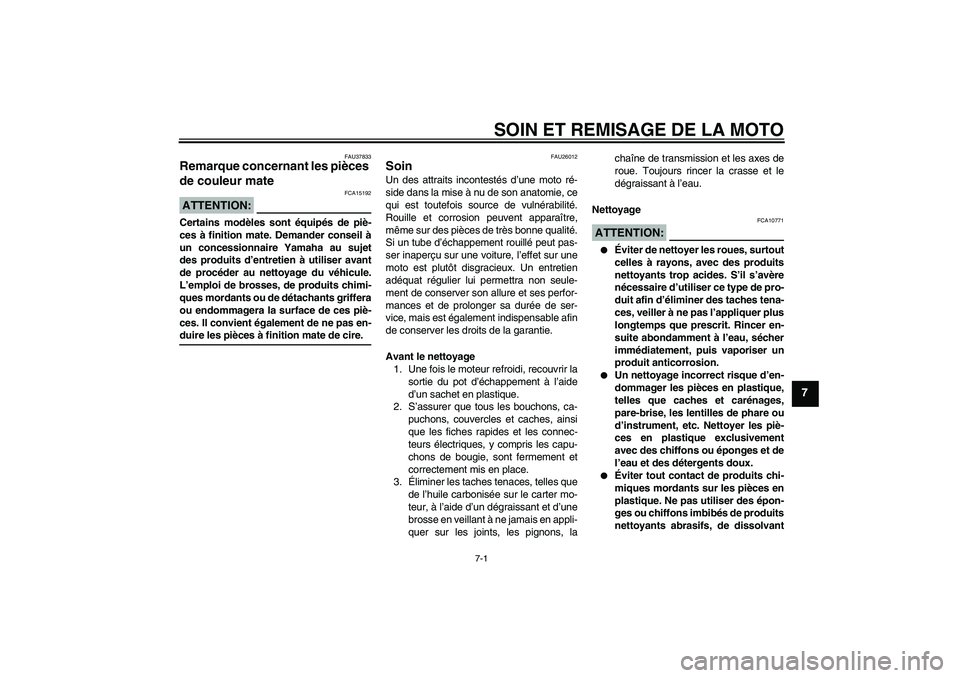

Remarque concernant les pièces
de couleur mate ATTENTION:
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-duire les pièces à finition mate de cire.
FAU26012
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et ses perfor-
mances et de prolonger sa durée de ser-
vice, mais est également indispensable afin
de conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10771


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique,
telles que caches et carénages,
pare-brise, les lentilles de phare ou
d’instrument, etc. Nettoyer les piè-
ces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
U5WMF5F0.book Page 1 Wednesday, December 5, 2007 9:46 AM

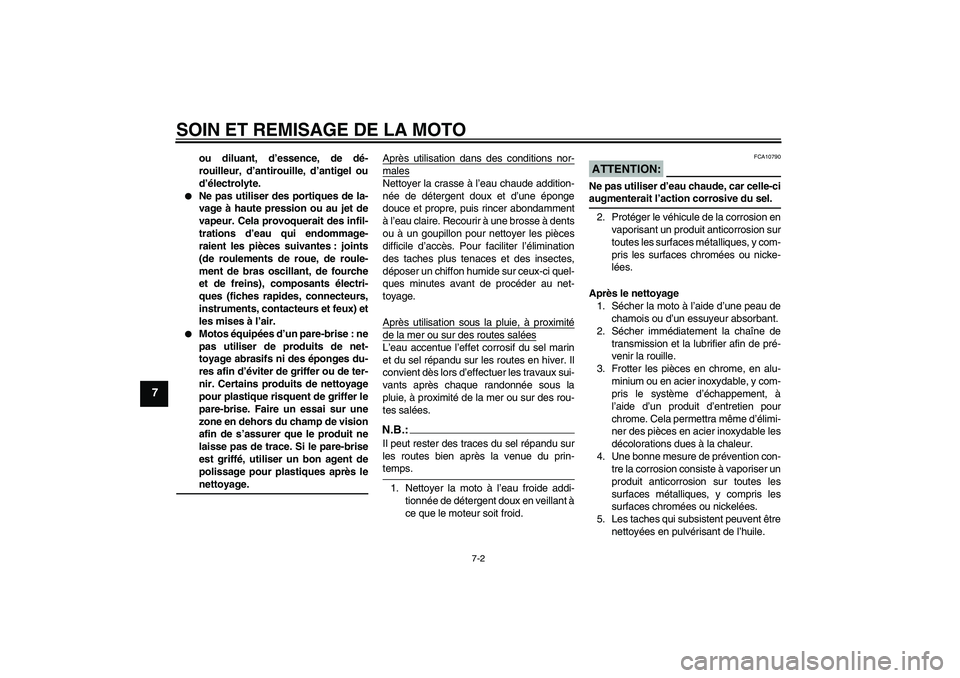

SOIN ET REMISAGE DE LA MOTO
7-2
7
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après lenettoyage.Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
U5WMF5F0.book Page 2 Wednesday, December 5, 2007 9:46 AM
