YAMAHA XJR 1300 2009 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3

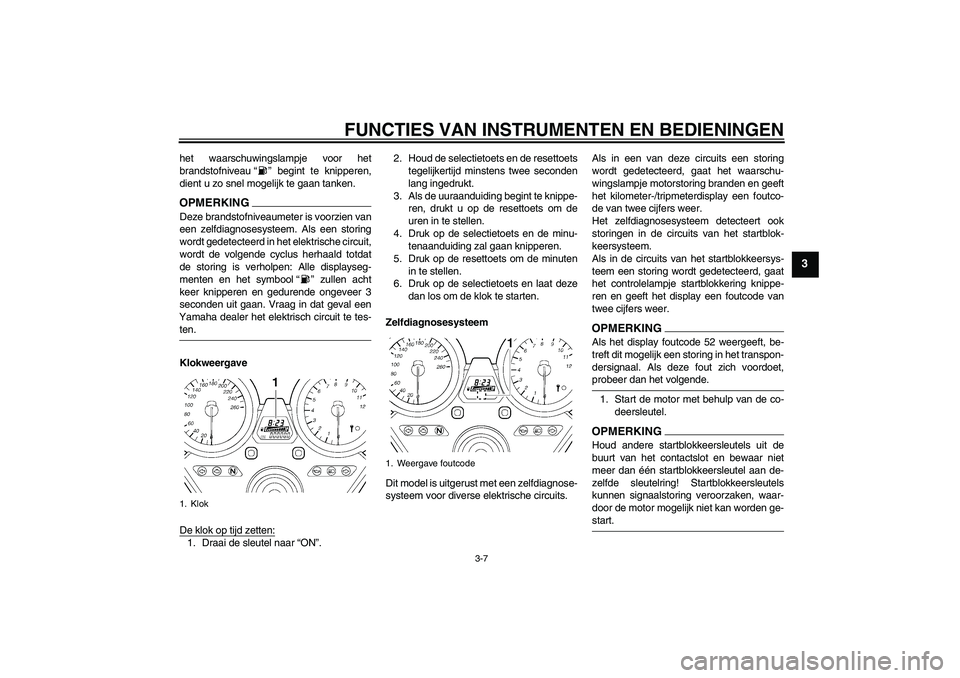

het waarschuwingslampje voor het
brandstofniveau “ ” begint te knipperen,
dient u zo snel mogelijk te gaan tanken.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische circuit,
wordt de volgende cyclus herhaald totdat
de storing is verholpen: Alle displayseg-
menten en het symbool “ ” zullen acht
keer knipperen en gedurende ongeveer 3
seconden uit gaan. Vraag in dat geval een
Yamaha dealer het elektrisch circuit te tes-ten.
Klokweergave
De klok op tijd zetten:1. Draai de sleutel naar “ON”.2. Houd de selectietoets en de resettoets
tegelijkertijd minstens twee seconden
lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de resettoets om de
uren in te stellen.
4. Druk op de selectietoets en de minu-
tenaanduiding zal gaan knipperen.
5. Druk op de resettoets om de minuten
in te stellen.
6. Druk op de selectietoets en laat deze
dan los om de klok te starten.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het kilometer-/tripmeterdisplay een foutco-
de van twee cijfers weer.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het display een foutcode van
twee cijfers weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
1. Klok
1. Weergave foutcode
U5WMD6D0.book Page 7 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3

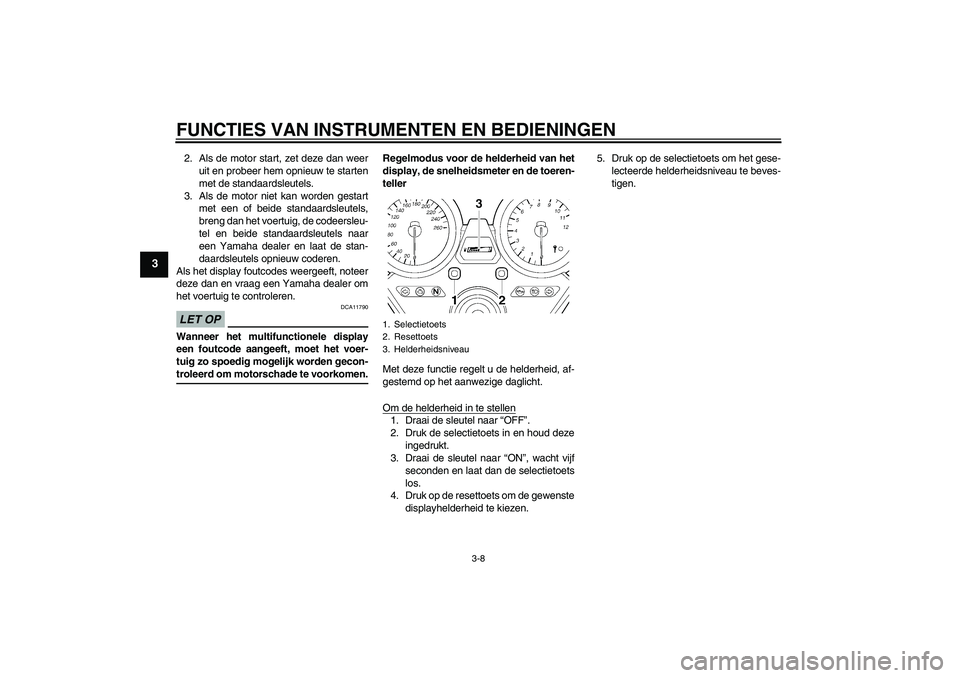

2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.LET OP
DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden gecon-troleerd om motorschade te voorkomen.Regelmodus voor de helderheid van het
display, de snelheidsmeter en de toeren-
teller
Met deze functie regelt u de helderheid, af-
gestemd op het aanwezige daglicht.
Om de helderheid in te stellen
1. Draai de sleutel naar “OFF”.
2. Druk de selectietoets in en houd deze
ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de selectietoets
los.
4. Druk op de resettoets om de gewenste
displayhelderheid te kiezen.5. Druk op de selectietoets om het gese-
lecteerde helderheidsniveau te beves-
tigen.1. Selectietoets
2. Resettoets
3. Helderheidsniveau
U5WMD6D0.book Page 8 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU12331

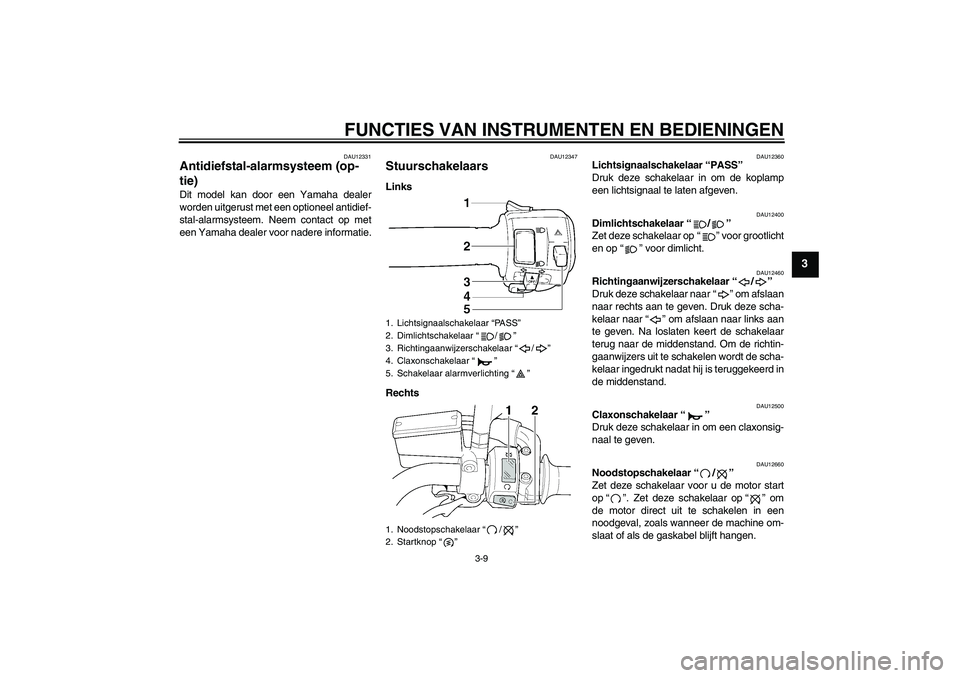

Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars Links
Rechts
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
5. Schakelaar alarmverlichting “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”
U5WMD6D0.book Page 9 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU12711

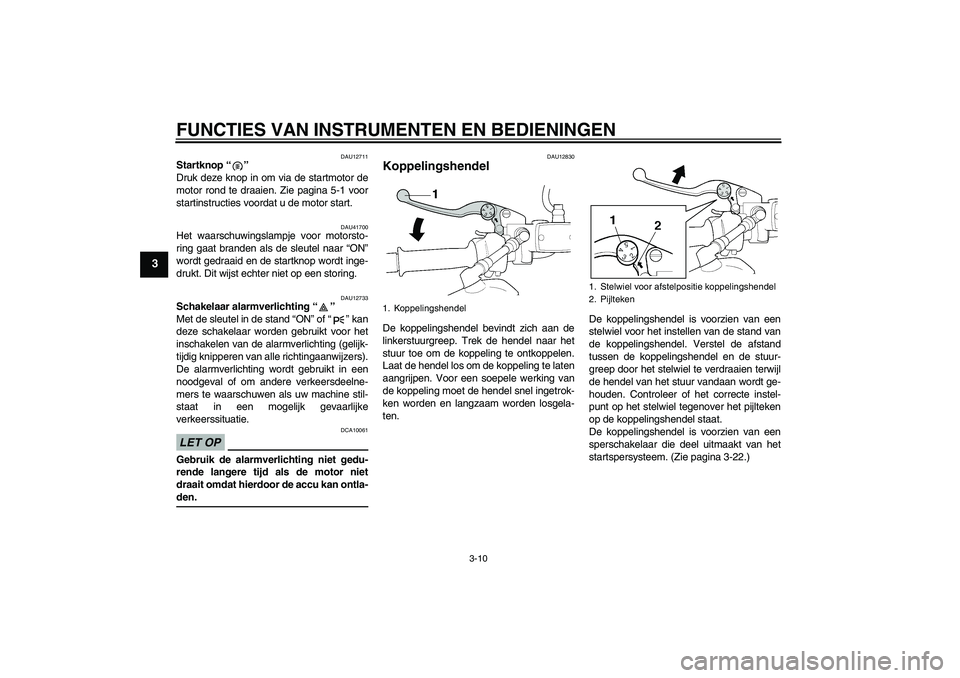

Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU12830
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.De koppelingshendel is voorzien van een
stelwiel voor het instellen van de stand van
de koppelingshendel. Verstel de afstand
tussen de koppelingshendel en de stuur-
greep door het stelwiel te verdraaien terwijl
de hendel van het stuur vandaan wordt ge-
houden. Controleer of het correcte instel-
punt op het stelwiel tegenover het pijlteken
op de koppelingshendel staat.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-22.)1. Koppelingshendel
1. Stelwiel voor afstelpositie koppelingshendel
2. Pijlteken
U5WMD6D0.book Page 10 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU12870
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26823
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de stuur-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van het stuur
vandaan wordt gehouden. Controleer of het
correcte instelpunt op het stelwiel tegen-
over het “ ”-merkteken op de remhendel
staat.
1. Schakelpedaal
1. Remhendel
1. “ ”-merkteken
2. Stelwiel afstelpositie remhendel
U5WMD6D0.book Page 11 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU12941

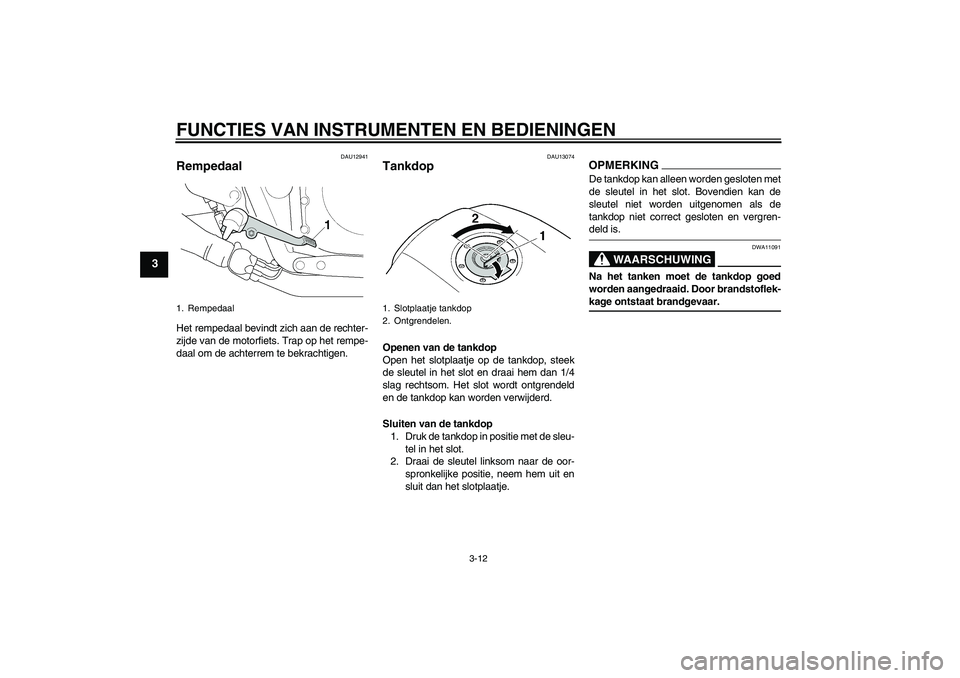

Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13074
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-deld is.
WAARSCHUWING
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-kage ontstaat brandgevaar.
1. Rempedaal
1. Slotplaatje tankdop
2. Ontgrendelen.
U5WMD6D0.book Page 12 Wednesday, August 20, 2008 9:19 AM

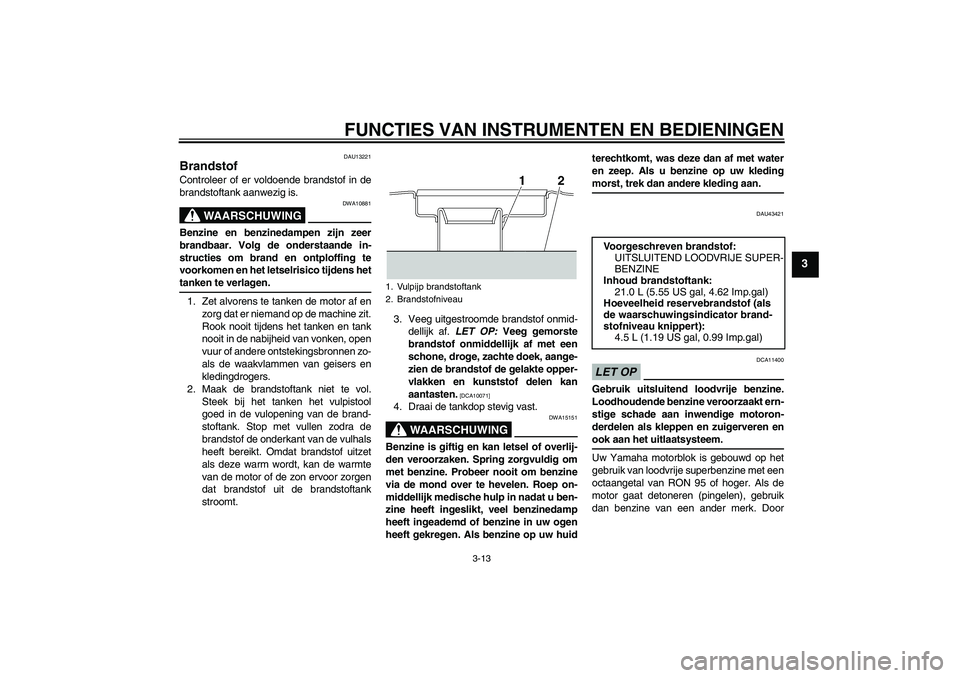

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU13221
Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU43421
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
1. Vulpijp brandstoftank
2. Brandstofniveau
Voorgeschreven brandstof:
UITSLUITEND LOODVRIJE SUPER-
BENZINE
Inhoud brandstoftank:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Hoeveelheid reservebrandstof (als
de waarschuwingsindicator brand-
stofniveau knippert):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5WMD6D0.book Page 13 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3

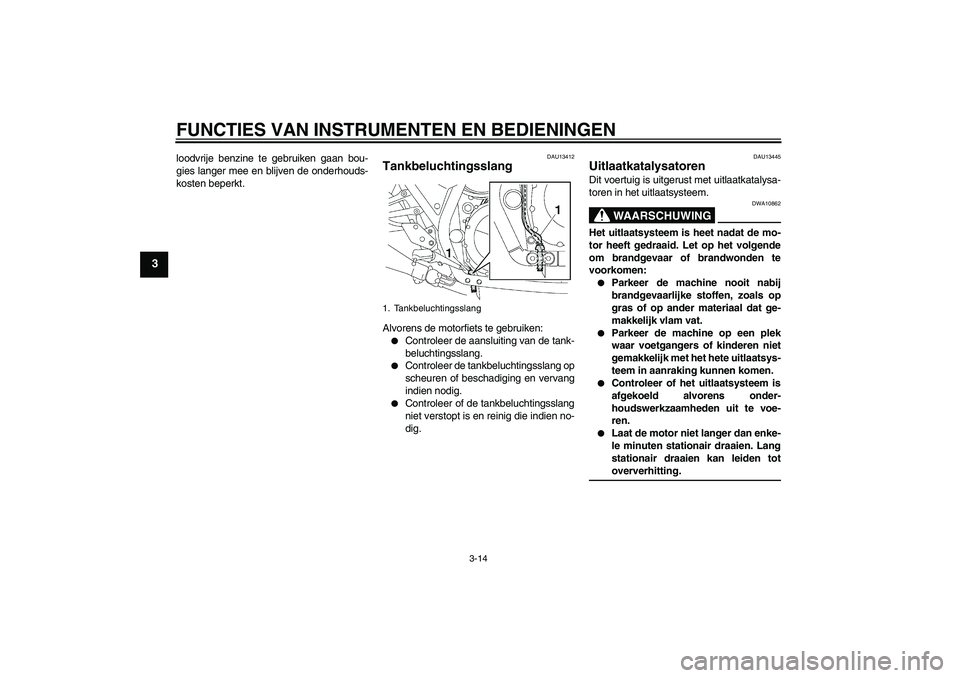

loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
DAU13412
Tankbeluchtingsslang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.


Controleer de tankbeluchtingsslang op
scheuren of beschadiging en vervang
indien nodig.


Controleer of de tankbeluchtingsslang
niet verstopt is en reinig die indien no-
dig.
DAU13445
Uitlaatkatalysatoren Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.


Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.


Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.


Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting.
1. Tankbeluchtingsslang
U5WMD6D0.book Page 14 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3

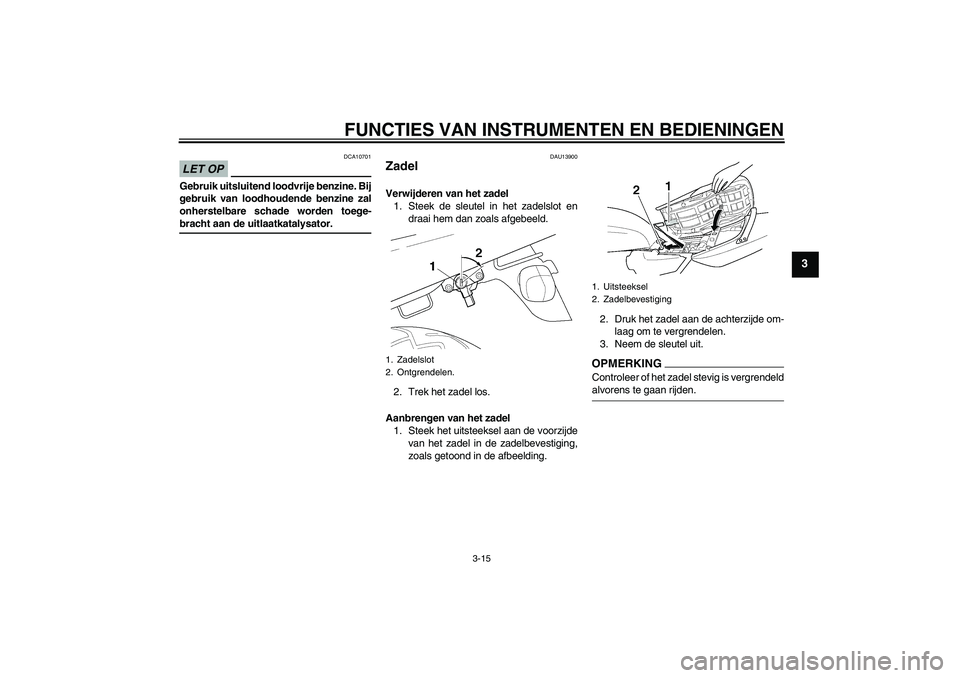

LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-bracht aan de uitlaatkatalysator.
DAU13900
Zadel Verwijderen van het zadel
1. Steek de sleutel in het zadelslot en
draai hem dan zoals afgebeeld.
2. Trek het zadel los.
Aanbrengen van het zadel
1. Steek het uitsteeksel aan de voorzijde
van het zadel in de zadelbevestiging,
zoals getoond in de afbeelding.2. Druk het zadel aan de achterzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKINGControleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
U5WMD6D0.book Page 15 Wednesday, August 20, 2008 9:19 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3

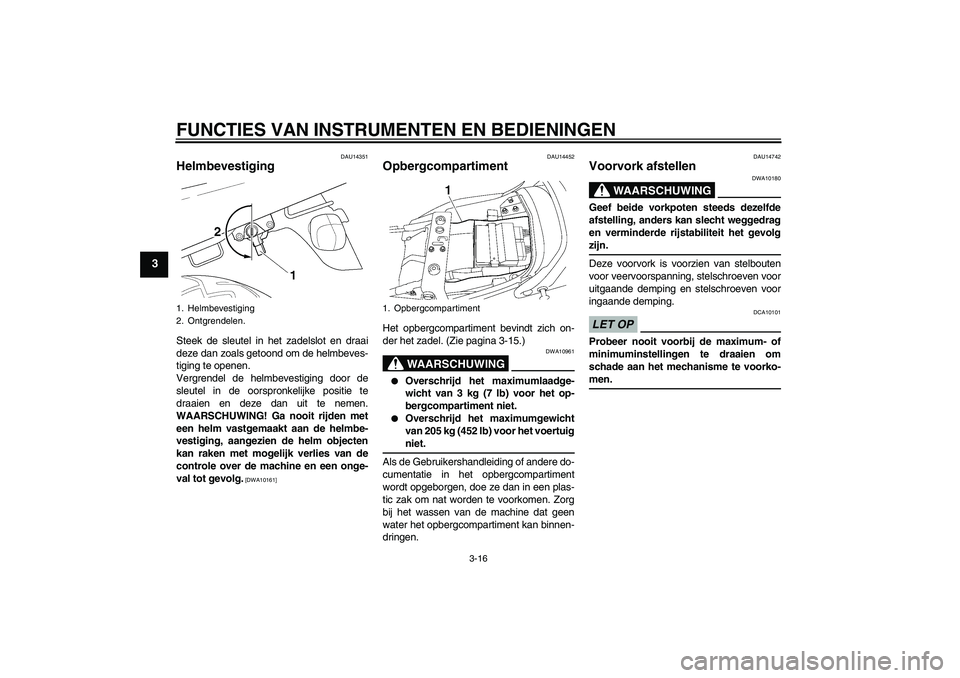

DAU14351
Helmbevestiging Steek de sleutel in het zadelslot en draai
deze dan zoals getoond om de helmbeves-
tiging te openen.
Vergrendel de helmbevestiging door de
sleutel in de oorspronkelijke positie te
draaien en deze dan uit te nemen.
WAARSCHUWING! Ga nooit rijden met
een helm vastgemaakt aan de helmbe-
vestiging, aangezien de helm objecten
kan raken met mogelijk verlies van de
controle over de machine en een onge-
val tot gevolg.
[DWA10161]DAU14452
Opbergcompartiment Het opbergcompartiment bevindt zich on-
der het zadel. (Zie pagina 3-15.)
WAARSCHUWING
DWA10961


Overschrijd het maximumlaadge-
wicht van 3 kg (7 lb) voor het op-
bergcompartiment niet.


Overschrijd het maximumgewicht
van 205 kg (452 lb) voor het voertuigniet.
Als de Gebruikershandleiding of andere do-
cumentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een plas-
tic zak om nat worden te voorkomen. Zorg
bij het wassen van de machine dat geen
water het opbergcompartiment kan binnen-
dringen.
DAU14742
Voorvork afstellen
WAARSCHUWING
DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Deze voorvork is voorzien van stelbouten
voor veervoorspanning, stelschroeven voor
uitgaande demping en stelschroeven voor
ingaande demping.LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-men.
1. Helmbevestiging
2. Ontgrendelen.
1. Opbergcompartiment
U5WMD6D0.book Page 16 Wednesday, August 20, 2008 9:19 AM
