YAMAHA XJR 1300 2009 Instructieboekje (in Dutch)

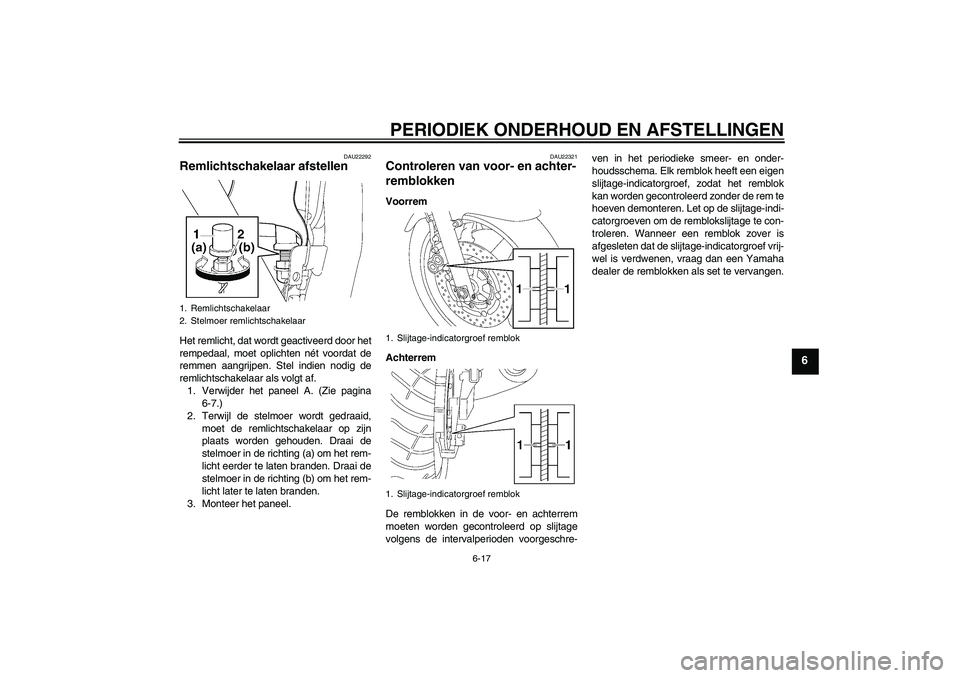

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
DAU22292
Remlichtschakelaar afstellen Het remlicht, dat wordt geactiveerd door het
rempedaal, moet oplichten nét voordat de
remmen aangrijpen. Stel indien nodig de
remlichtschakelaar als volgt af.
1. Verwijder het paneel A. (Zie pagina
6-7.)
2. Terwijl de stelmoer wordt gedraaid,
moet de remlichtschakelaar op zijn
plaats worden gehouden. Draai de
stelmoer in de richting (a) om het rem-
licht eerder te laten branden. Draai de
stelmoer in de richting (b) om het rem-
licht later te laten branden.
3. Monteer het paneel.
DAU22321
Controleren van voor- en achter-
remblokken Voorrem
Achterrem
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-ven in het periodieke smeer- en onder-
houdsschema. Elk remblok heeft een eigen
slijtage-indicatorgroef, zodat het remblok
kan worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-indi-
catorgroeven om de remblokslijtage te con-
troleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroef vrij-
wel is verdwenen, vraag dan een Yamaha
dealer de remblokken als set te vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicatorgroef remblok
1. Slijtage-indicatorgroef remblok
U5WMD6D0.book Page 17 Wednesday, August 20, 2008 9:19 AM

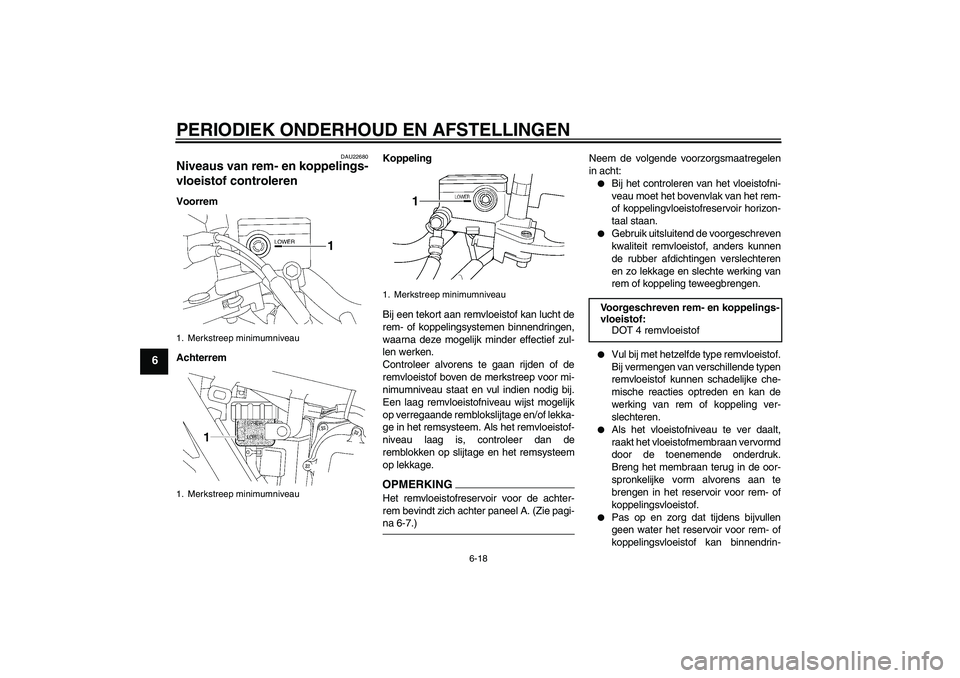

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU22680
Niveaus van rem- en koppelings-
vloeistof controleren Voorrem
AchterremKoppeling
Bij een tekort aan remvloeistof kan lucht de
rem- of koppelingsystemen binnendringen,
waarna deze mogelijk minder effectief zul-
len werken.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
OPMERKINGHet remvloeistofreservoir voor de achter-
rem bevindt zich achter paneel A. (Zie pagi-na 6-7.)Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het vloeistofni-
veau moet het bovenvlak van het rem-
of koppelingvloeistofreservoir horizon-
taal staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte werking van
rem of koppeling teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
werking van rem of koppeling ver-
slechteren.


Als het vloeistofniveau te ver daalt,
raakt het vloeistofmembraan vervormd
door de toenemende onderdruk.
Breng het membraan terug in de oor-
spronkelijke vorm alvorens aan te
brengen in het reservoir voor rem- of
koppelingsvloeistof.


Pas op en zorg dat tijdens bijvullen
geen water het reservoir voor rem- of
koppelingsvloeistof kan binnendrin-
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1. Merkstreep minimumniveau
1
Voorgeschreven rem- en koppelings-
vloeistof:
DOT 4 remvloeistof
U5WMD6D0.book Page 18 Wednesday, August 20, 2008 9:19 AM

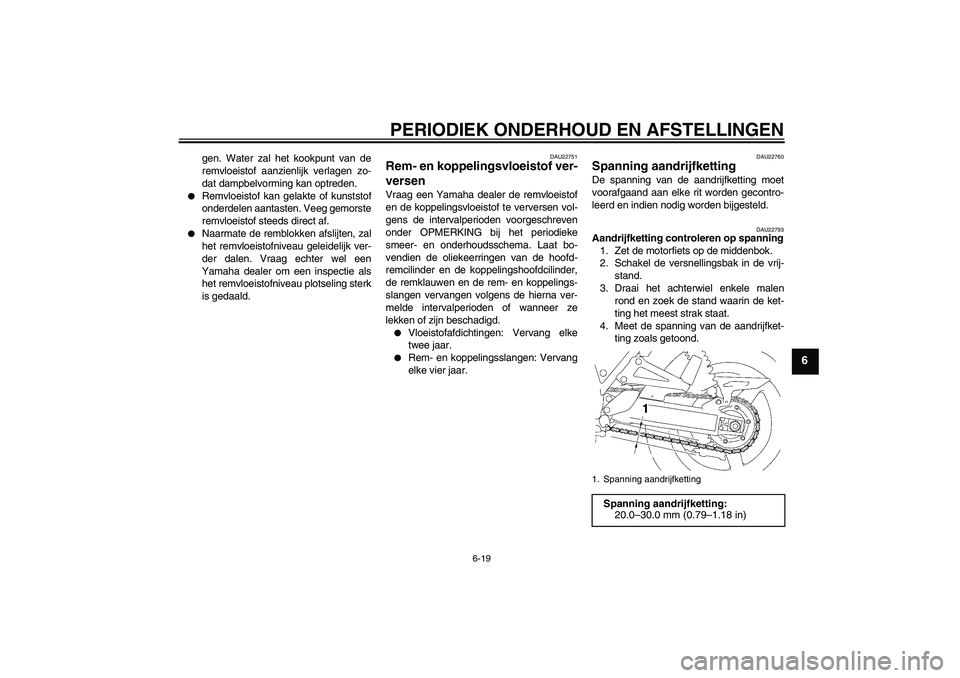

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
gen. Water zal het kookpunt van de
remvloeistof aanzienlijk verlagen zo-
dat dampbelvorming kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22751
Rem- en koppelingsvloeistof ver-
versen Vraag een Yamaha dealer de remvloeistof
en de koppelingsvloeistof te verversen vol-
gens de intervalperioden voorgeschreven
onder OPMERKING bij het periodieke
smeer- en onderhoudsschema. Laat bo-
vendien de oliekeerringen van de hoofd-
remcilinder en de koppelingshoofdcilinder,
de remklauwen en de rem- en koppelings-
slangen vervangen volgens de hierna ver-
melde intervalperioden of wanneer ze
lekken of zijn beschadigd.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22793
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de middenbok.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel enkele malen
rond en zoek de stand waarin de ket-
ting het meest strak staat.
4. Meet de spanning van de aandrijfket-
ting zoals getoond.1. Spanning aandrijfketting
Spanning aandrijfketting:
20.0–30.0 mm (0.79–1.18 in)
U5WMD6D0.book Page 19 Wednesday, August 20, 2008 9:19 AM

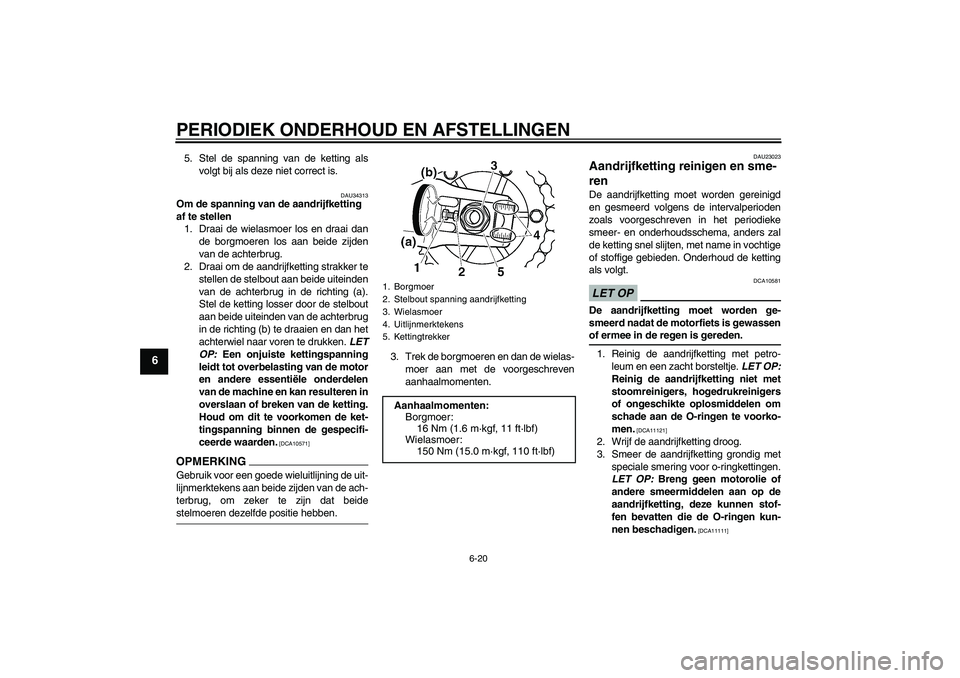

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
5. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34313
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.3. Trek de borgmoeren en dan de wielas-
moer aan met de voorgeschreven
aanhaalmomenten.
DAU23023
Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]
1. Borgmoer
2. Stelbout spanning aandrijfketting
3. Wielasmoer
4. Uitlijnmerktekens
5. KettingtrekkerAanhaalmomenten:
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Wielasmoer:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U5WMD6D0.book Page 20 Wednesday, August 20, 2008 9:19 AM

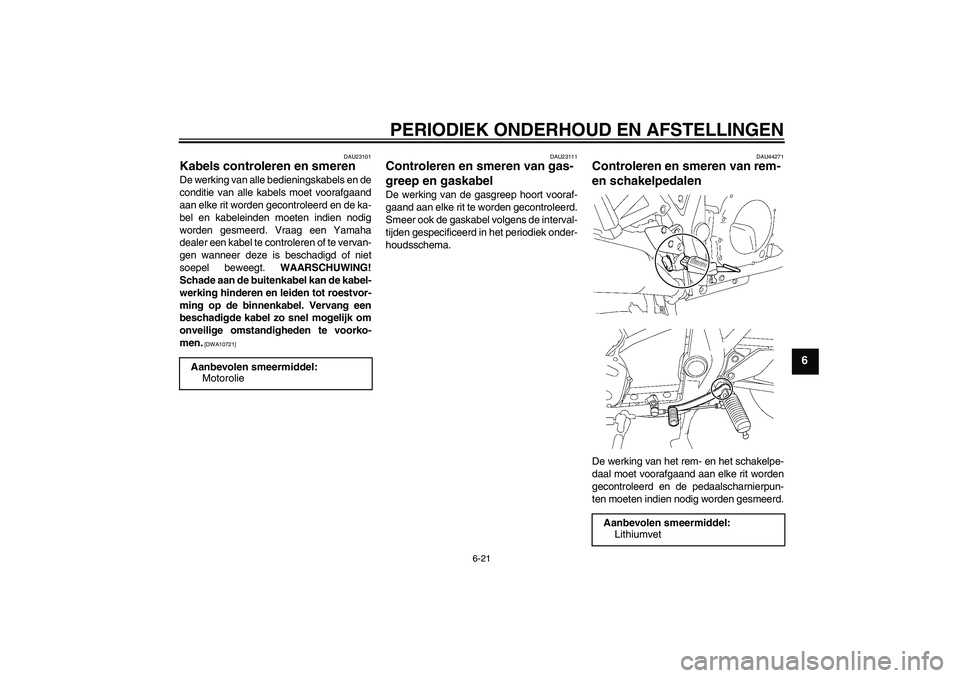

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU44271
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd. Aanbevolen smeermiddel:
Motorolie
Aanbevolen smeermiddel:
Lithiumvet
U5WMD6D0.book Page 21 Wednesday, August 20, 2008 9:19 AM

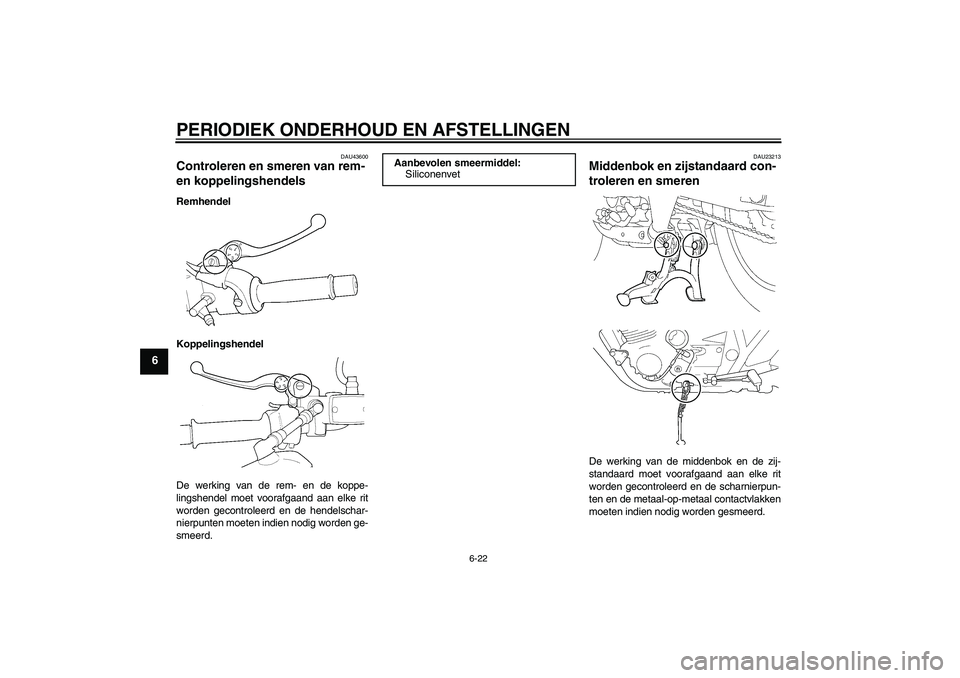

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU43600
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
DAU23213
Middenbok en zijstandaard con-
troleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
Aanbevolen smeermiddel:
Siliconenvet
U5WMD6D0.book Page 22 Wednesday, August 20, 2008 9:19 AM

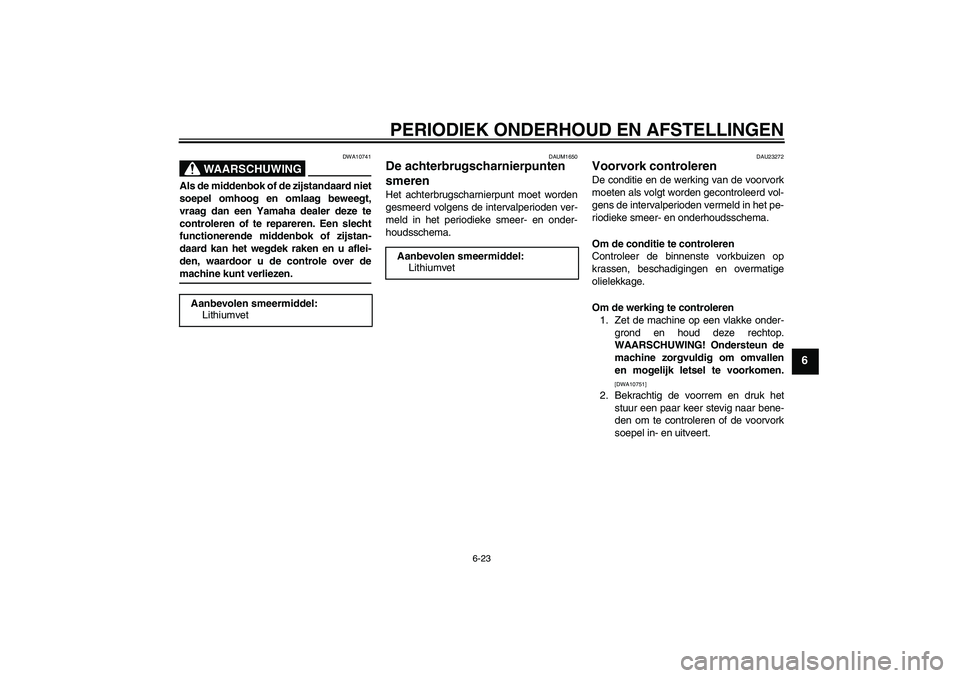

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over demachine kunt verliezen.
DAUM1650
De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U5WMD6D0.book Page 23 Wednesday, August 20, 2008 9:19 AM

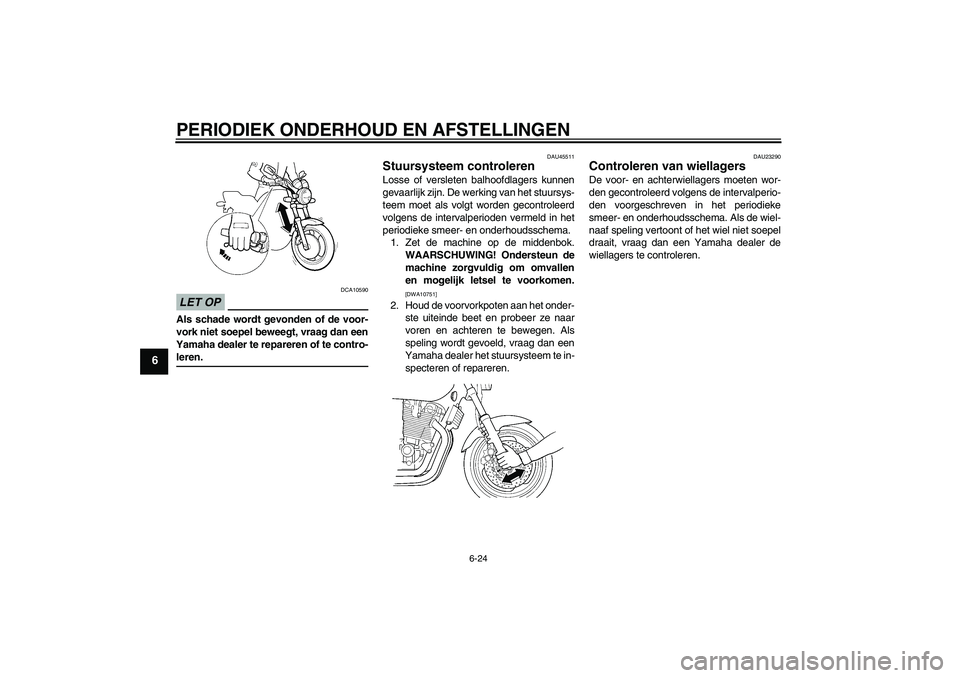

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U5WMD6D0.book Page 24 Wednesday, August 20, 2008 9:19 AM

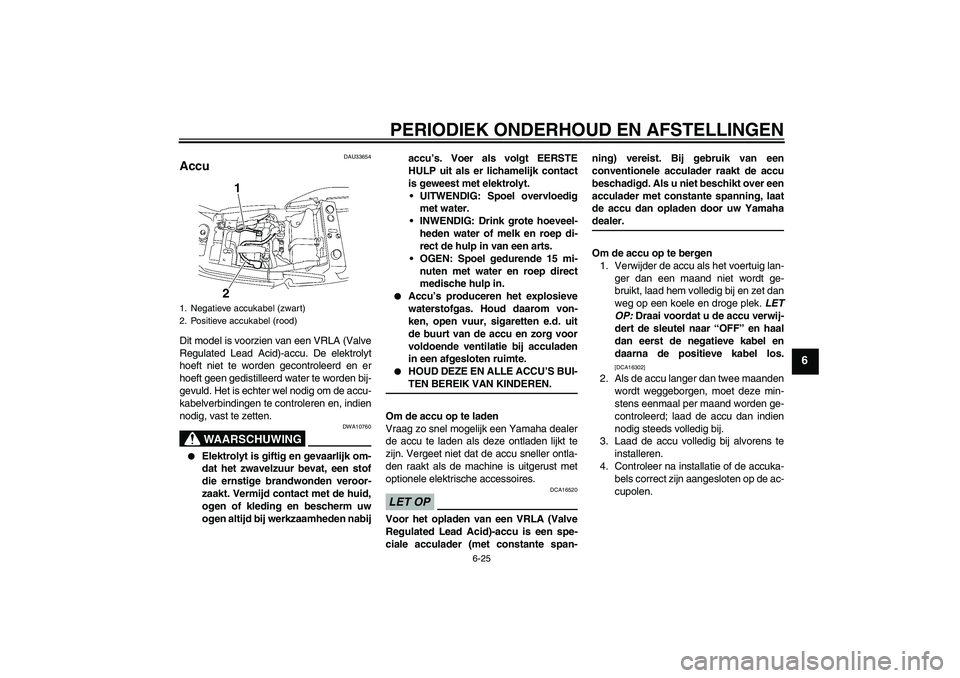

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU33654
Accu Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabijaccu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
1
2
U5WMD6D0.book Page 25 Wednesday, August 20, 2008 9:19 AM

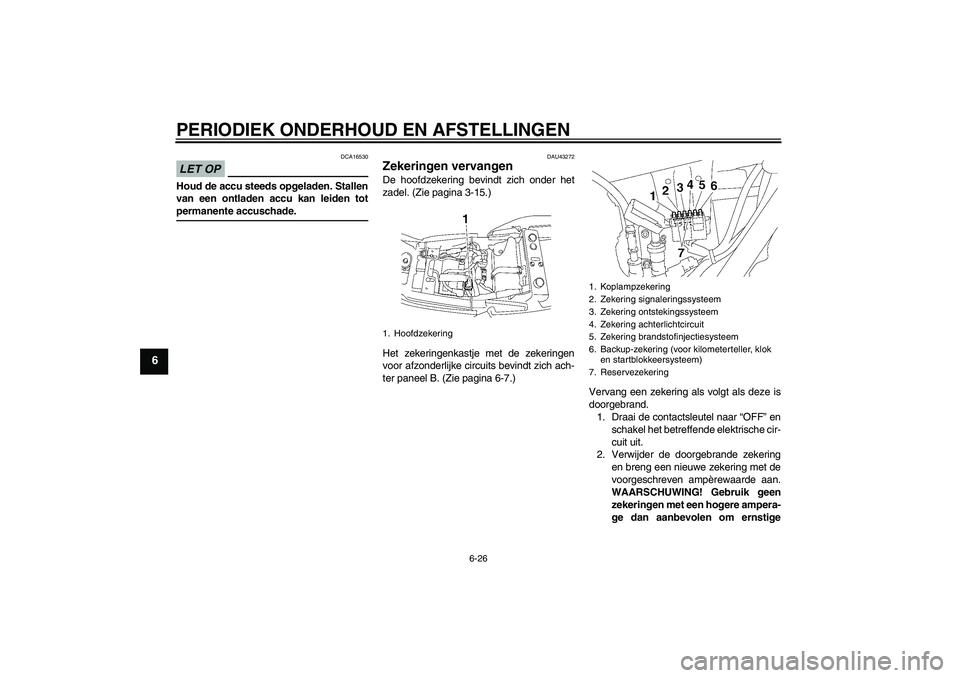

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU43272
Zekeringen vervangen De hoofdzekering bevindt zich onder het
zadel. (Zie pagina 3-15.)
Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich ach-
ter paneel B. (Zie pagina 6-7.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige1. Hoofdzekering
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering achterlichtcircuit
5. Zekering brandstofinjectiesysteem
6. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
7. Reservezekering
U5WMD6D0.book Page 26 Wednesday, August 20, 2008 9:19 AM
