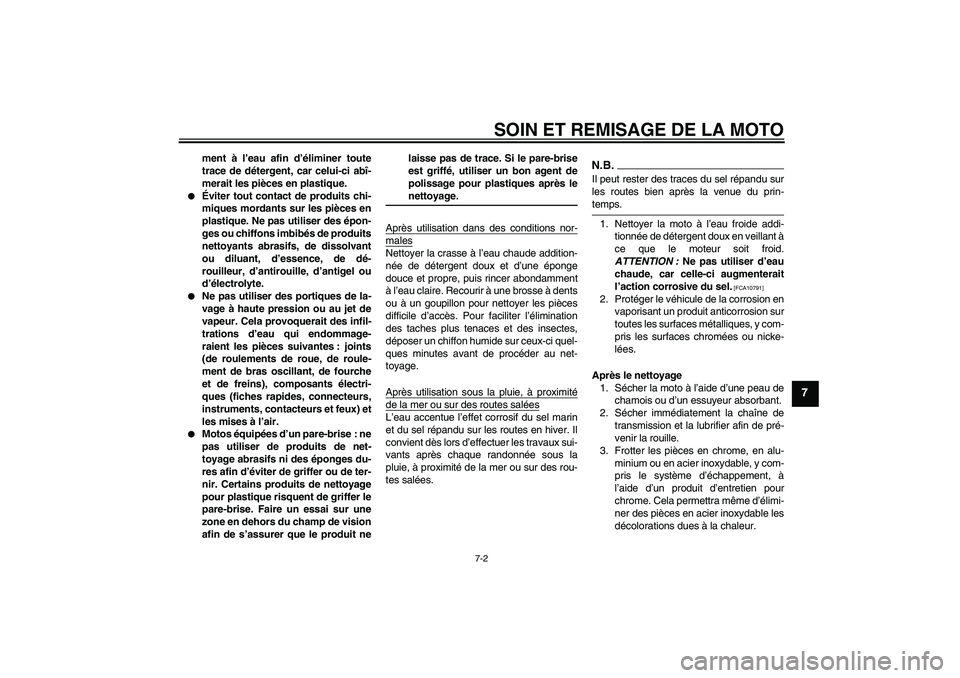

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
U5WMF6F0.book Page 2 Tuesday, August 19, 2008 9:14 AM

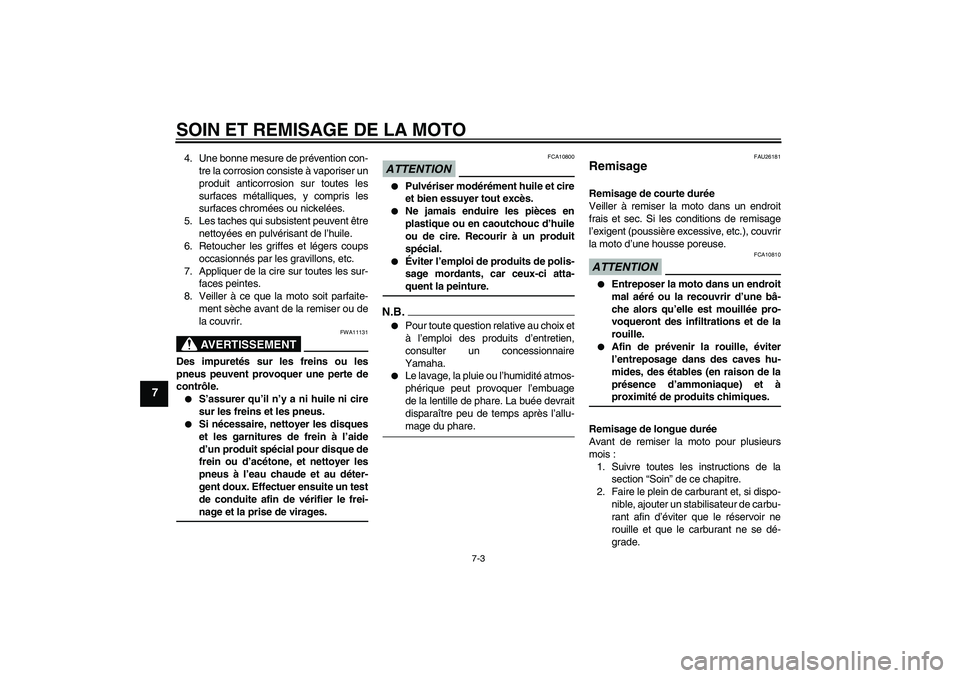

SOIN ET REMISAGE DE LA MOTO
7-3
7
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.

Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.


Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-mage du phare.
FAU26181
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
U5WMF6F0.book Page 3 Tuesday, August 19, 2008 9:14 AM

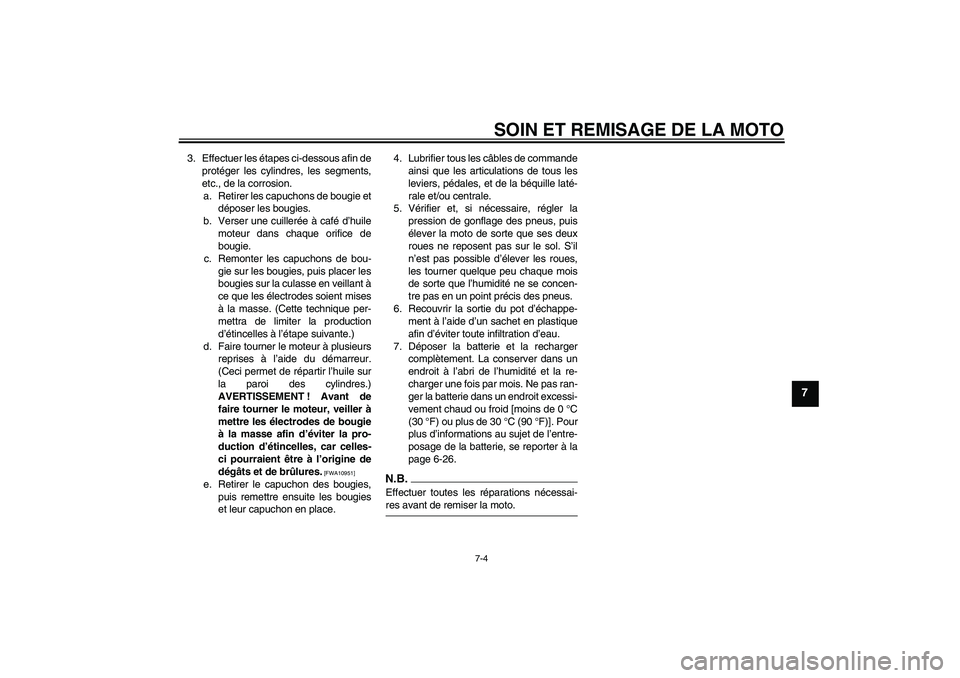

SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-26.
N.B.Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U5WMF6F0.book Page 4 Tuesday, August 19, 2008 9:14 AM

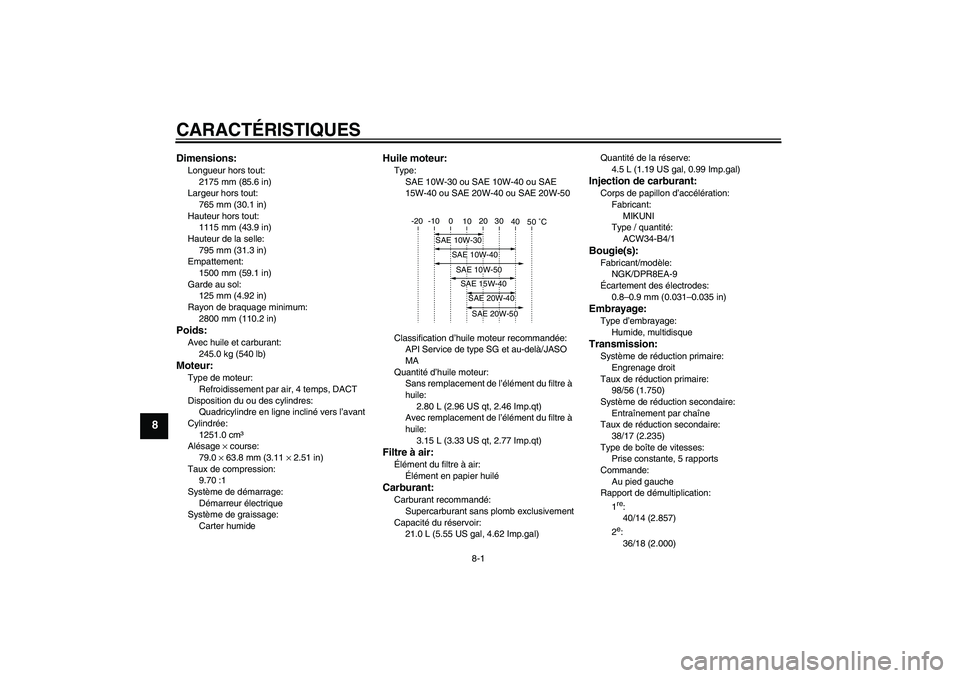

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2175 mm (85.6 in)
Largeur hors tout:
765 mm (30.1 in)
Hauteur hors tout:
1115 mm (43.9 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1500 mm (59.1 in)
Garde au sol:
125 mm (4.92 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Avec huile et carburant:
245.0 kg (540 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
1251.0 cm³
Alésage × course:
79.0 × 63.8 mm (3.11 × 2.51 in)
Taux de compression:
9.70 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.15 L (3.33 US qt, 2.77 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
21.0 L (5.55 US gal, 4.62 Imp.gal)Quantité de la réserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Fabricant:
MIKUNI
Type / quantité:
ACW34-B4/1Bougie(s):Fabricant/modèle:
NGK/DPR8EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
98/56 (1.750)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
38/17 (2.235)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
40/14 (2.857)
2e:
36/18 (2.000)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5WMF6F0.book Page 1 Tuesday, August 19, 2008 9:14 AM

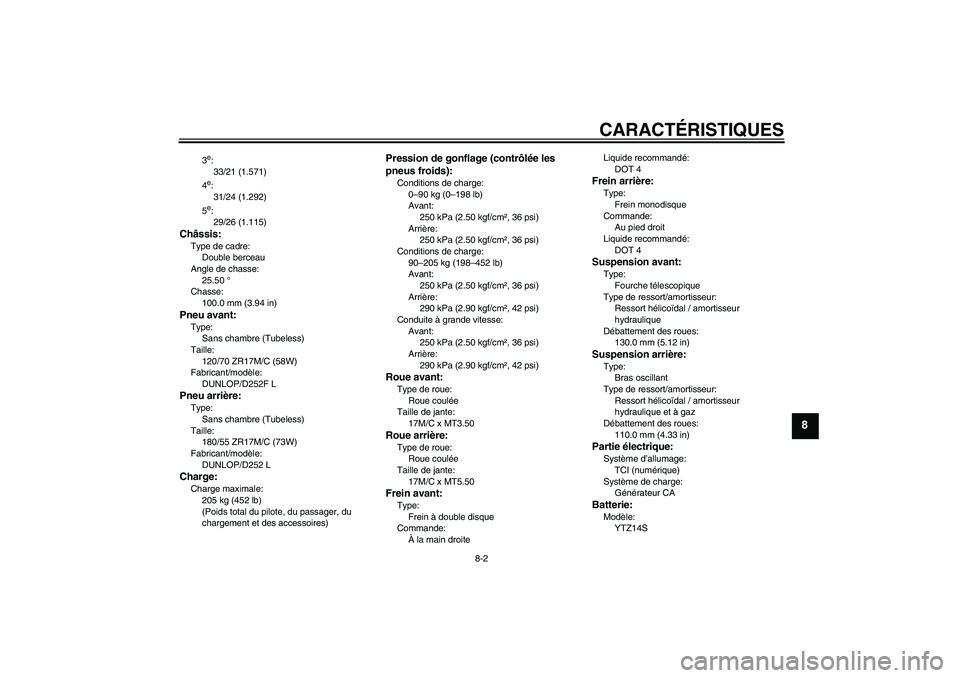

CARACTÉRISTIQUES
8-2
8
3e:
33/21 (1.571)
4e:
31/24 (1.292)
5e:
29/26 (1.115)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
25.50 °
Chasse:
100.0 mm (3.94 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
DUNLOP/D252F LPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
DUNLOP/D252 LCharge:Charge maximale:
205 kg (452 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Conditions de charge:
90–205 kg (198–452 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droiteLiquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
110.0 mm (4.33 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Générateur CABatterie:Modèle:
YTZ14S
U5WMF6F0.book Page 2 Tuesday, August 19, 2008 9:14 AM

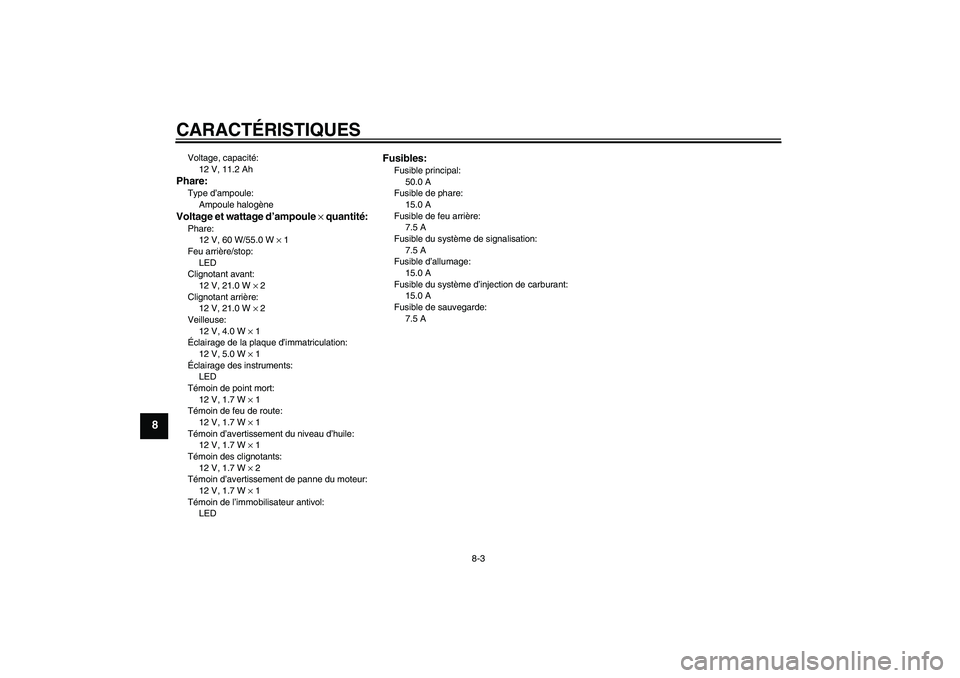

CARACTÉRISTIQUES
8-3
8
Voltage, capacité:
12 V, 11.2 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 4.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 2
Témoin d’avertissement de panne du moteur:
12 V, 1.7 W × 1
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible de feu arrière:
7.5 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
15.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
7.5 A
U5WMF6F0.book Page 3 Tuesday, August 19, 2008 9:14 AM

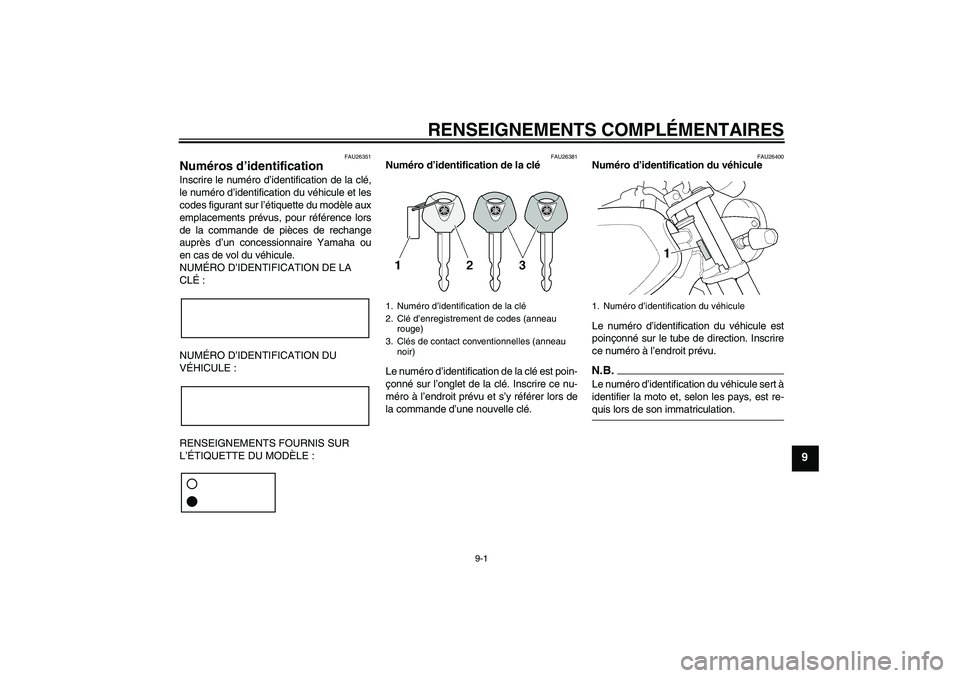

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5WMF6F0.book Page 1 Tuesday, August 19, 2008 9:14 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-15.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU5WMF6F0.book Page 2 Tuesday, August 19, 2008 9:14 AM

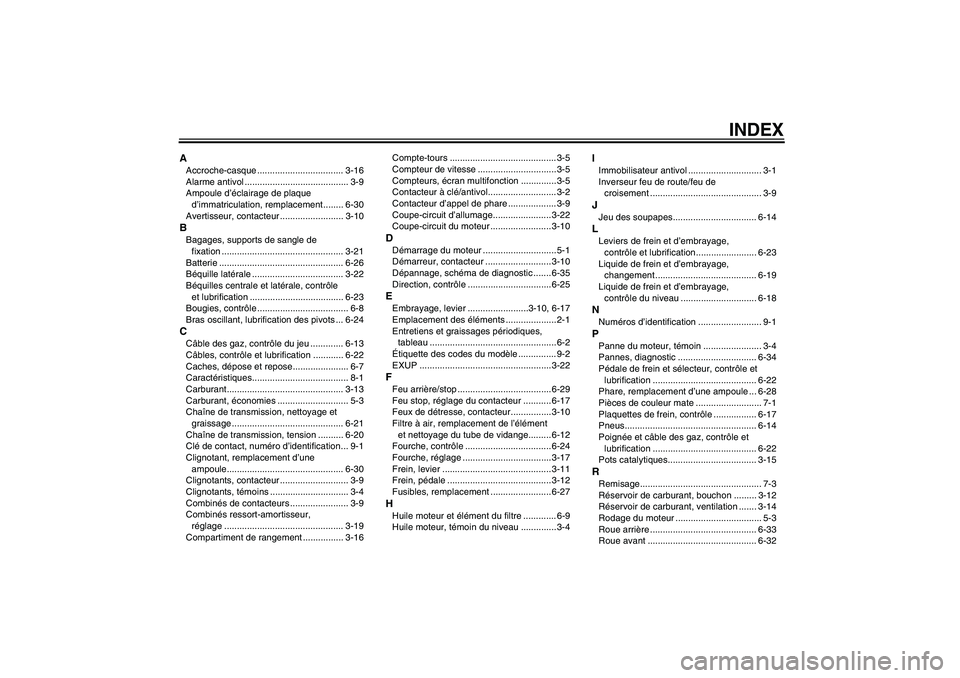

INDEX
AAccroche-casque .................................. 3-16
Alarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-30
Avertisseur, contacteur ......................... 3-10BBagages, supports de sangle de
fixation ................................................ 3-21
Batterie ................................................. 6-26
Béquille latérale .................................... 3-22
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-23
Bougies, contrôle .................................... 6-8
Bras oscillant, lubrification des pivots ... 6-24CCâble des gaz, contrôle du jeu ............. 6-13
Câbles, contrôle et lubrification ............ 6-22
Caches, dépose et repose...................... 6-7
Caractéristiques...................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-21
Chaîne de transmission, tension .......... 6-20
Clé de contact, numéro d’identification... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-30
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-4
Combinés de contacteurs ....................... 3-9
Combinés ressort-amortisseur,
réglage ............................................... 3-19
Compartiment de rangement ................ 3-16Compte-tours .......................................... 3-5
Compteur de vitesse ...............................3-5
Compteurs, écran multifonction ..............3-5
Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................... 3-9
Coupe-circuit d’allumage....................... 3-22
Coupe-circuit du moteur ........................ 3-10
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-10
Dépannage, schéma de diagnostic ....... 6-35
Direction, contrôle .................................6-25EEmbrayage, levier ........................3-10, 6-17
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-2
EXUP ....................................................3-22FFeu arrière/stop .....................................6-29
Feu stop, réglage du contacteur ........... 6-17
Feux de détresse, contacteur................3-10
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange......... 6-12
Fourche, contrôle .................................. 6-24
Fourche, réglage ...................................3-17
Frein, levier ........................................... 3-11
Frein, pédale ......................................... 3-12
Fusibles, remplacement ........................ 6-27HHuile moteur et élément du filtre ............. 6-9
Huile moteur, témoin du niveau ..............3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-9JJeu des soupapes................................. 6-14LLeviers de frein et d’embrayage,
contrôle et lubrification........................ 6-23
Liquide de frein et d’embrayage,
changement ........................................ 6-19
Liquide de frein et d’embrayage,
contrôle du niveau .............................. 6-18NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-34
Pédale de frein et sélecteur, contrôle et
lubrification ......................................... 6-22
Phare, remplacement d’une ampoule ... 6-28
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-17
Pneus.................................................... 6-14
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-22
Pots catalytiques................................... 3-15RRemisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-12
Réservoir de carburant, ventilation ....... 3-14
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-33
Roue avant ........................................... 6-32
U5WMF6F0.book Page 1 Tuesday, August 19, 2008 9:14 AM

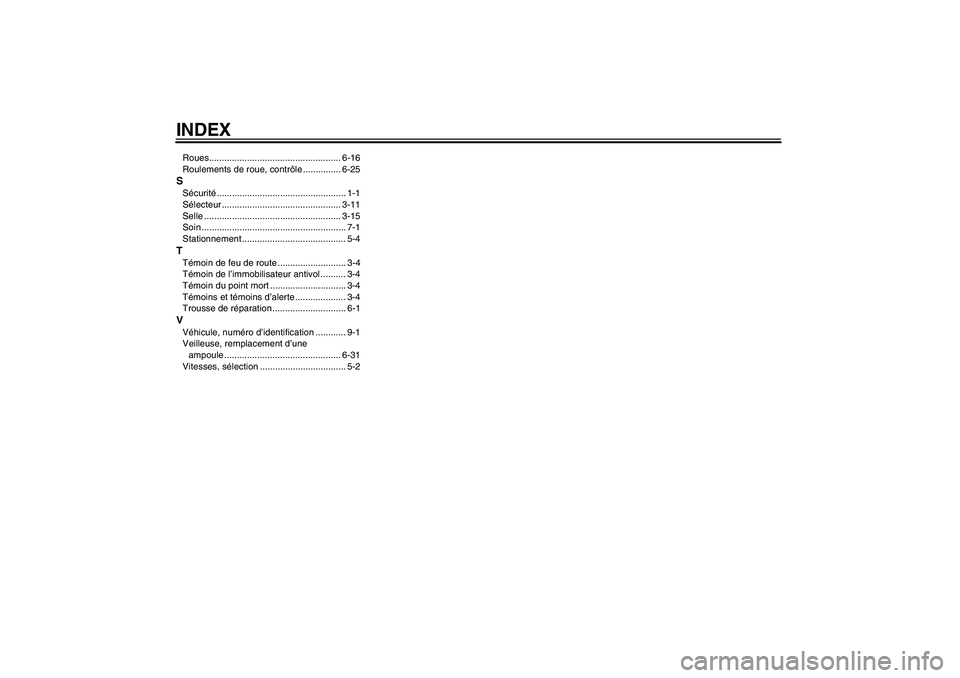

INDEXRoues.................................................... 6-16
Roulements de roue, contrôle ............... 6-25SSécurité................................................... 1-1
Sélecteur ............................................... 3-11
Selle ...................................................... 3-15
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-4
Témoin du point mort .............................. 3-4
Témoins et témoins d’alerte .................... 3-4
Trousse de réparation ............................. 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-31
Vitesses, sélection .................................. 5-2
U5WMF6F0.book Page 2 Tuesday, August 19, 2008 9:14 AM
