FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)
un indicador de gasolina
un reloj
un dispositivo de autodiagnóstico
una función de control de brillo del vi-
sor, velocímetro y tacómetro
NOTA
No olvide girar la llave a la posición “ON”
antes de utilizar los botones de selección y
reposición, salvo para ajustar el brillo del vi-
sor, del velocímetro y del tacómetro.
Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón de selección la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parciales “TRIP 1” y
“TRIP 2” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → ODO
Cuando quedan aproximadamente 4.5 L
(1.19 US gal, 0.99 Imp.gal) de gasolina en
el depósito, el visor cambia automática-
mente al modo de cuentakilómetros parcial
en reserva “TRIP F” y se inicia el recuento
de la distancia recorrida desde ese punto.
En ese caso, al pulsar el botón de selección
la indicación entre los diferentes modos de
cuentakilómetros parcial y cuentakilóme-
tros cambia en el orden siguiente:TRIP F → ODO → TRIP 1 → TRIP 2 →
TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón de se-
lección y seguidamente pulse el botón de
reposición durante al menos dos segundos.
Si no pone a cero de forma manual el cuen-
takilómetros parcial en reserva de gasolina,
este se pondrá a cero automáticamente y
se restablecerá la visualización del modo
anterior después de repostar y de recorrer 5
km (3 mi).
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
1. Indicador de aviso del nivel de gasolina“”
2. Indicador de gasolina
U5WMS8S0.book Page 6 Tuesday, August 17, 2010 11:51 AM
Page 22 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
nivel de gasolina. Cuando el indicador de
nivel de gasolina“” comience a parpa-
dear, ponga gasolina lo antes posible.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si se
detecta un fallo en el circuito eléctrico, se
repetirá la secuencia siguiente hasta que se
repare el fallo: Todos los segmentos y el
símbolo“” parpadean ocho veces y lue-
go se apagan durante aproximadamente 3
segundos. Cuando ocurra esto, haga revi-
sar el circuito eléctrico en un concesionario
Yamaha.Modo relojPara poner el reloj en hora
1. Gire la llave a la posición “ON”.
2. Pulse los botones de selección y repo-
sición simultáneamente durante al
menos dos segundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón re-
posición para ajustar las horas.
4. Pulse el botón de selección y los dígi-
tos de los minutos empezarán a par-
padear.
5. Pulse el botón de reposición para ajus-
tar los minutos.
6. Pulse el botón de selección y luego
suéltelo para iniciar el reloj.
Dispositivo de autodiagnósticoEste modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, la luz de aviso de avería del motor
se enciende y el cuentakilómetros/cuentaki-
lómetros parcial muestra un código de
error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el vehí-
culo en un concesionario Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador
muestra un código de error.
NOTASi el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce este
error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.NOTA¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
1. Reloj
2. Botón de selección
3. Botón de reposición
1
3
2
1. Visor de código de error
U5WMS8S0.book Page 7 Tuesday, August 17, 2010 11:51 AM
Page 23 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.ATENCIÓN
SCA11790
Si el visor multifunción indica un código
de error, se debe revisar el vehículo lo
antes posible para evitar que se averíe el
motor.
Función de control de brillo del visor, ve-
locímetro, y tacómetro
Esta función le permite ajustar el brillo para
adaptarlo a las condiciones de luz exterio-
res.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón de selec-
ción.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón de selección.
4. Pulse el botón de reposición para se-
leccionar el nivel de brillo deseado.
5. Pulse el botón de selección para con-
firmar el nivel de brillo seleccionado.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
1. Nivel de brillo
2. Botón de selección
3. Botón de reposición
1
3
2
U5WMS8S0.book Page 8 Tuesday, August 17, 2010 11:51 AM
Page 24 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU12348

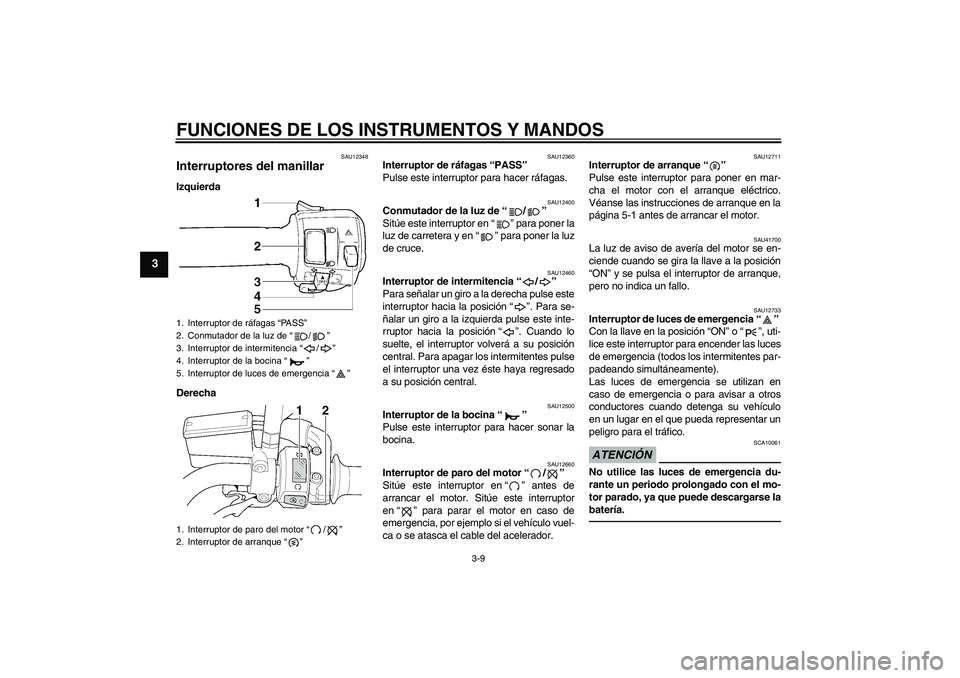

Interruptores del manillar Izquierda
Derecha
SAU12360
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
1. Interruptor de ráfagas “PA S S”
2. Conmutador de la luz de“/”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
5. Interruptor de luces de emergencia“”
1. Interruptor de paro del motor“/”
2. Interruptor de arranque“”U5WMS8S0.book Page 9 Tuesday, August 17, 2010 11:51 AM
Page 25 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU12830

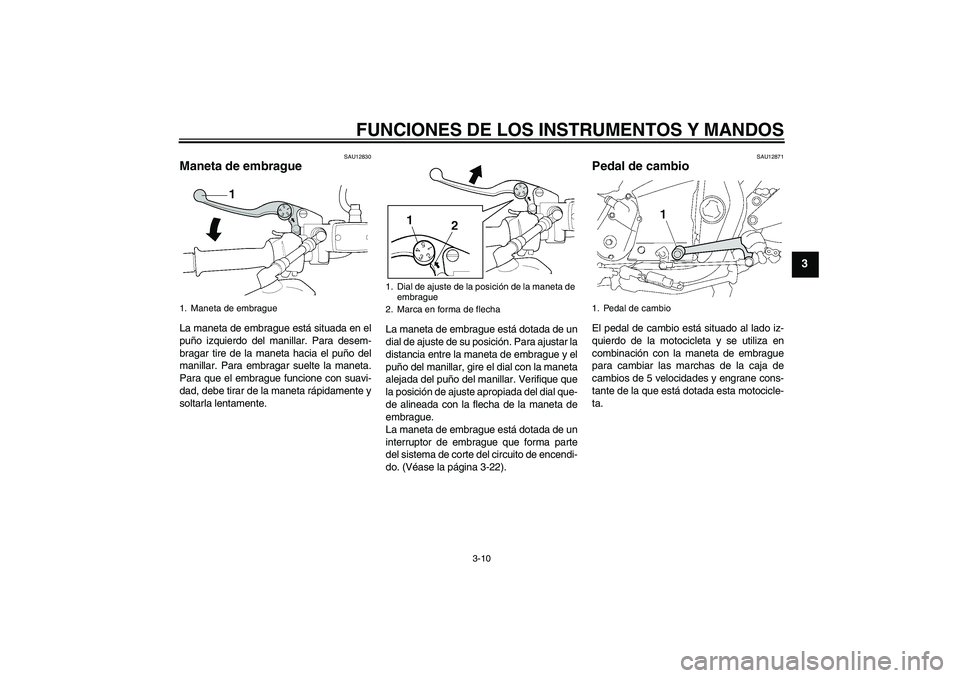

Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.La maneta de embrague está dotada de un
dial de ajuste de su posición. Para ajustar la
distancia entre la maneta de embrague y el
puño del manillar, gire el dial con la maneta
alejada del puño del manillar. Verifique que
la posición de ajuste apropiada del dial que-
de alineada con la flecha de la maneta de
embrague.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-22).
SAU12871
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 5 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.
1. Maneta de embrague
1. Dial de ajuste de la posición de la maneta de
embrague
2. Marca en forma de flecha
1. Pedal de cambio
U5WMS8S0.book Page 10 Tuesday, August 17, 2010 11:51 AM
Page 26 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU26823

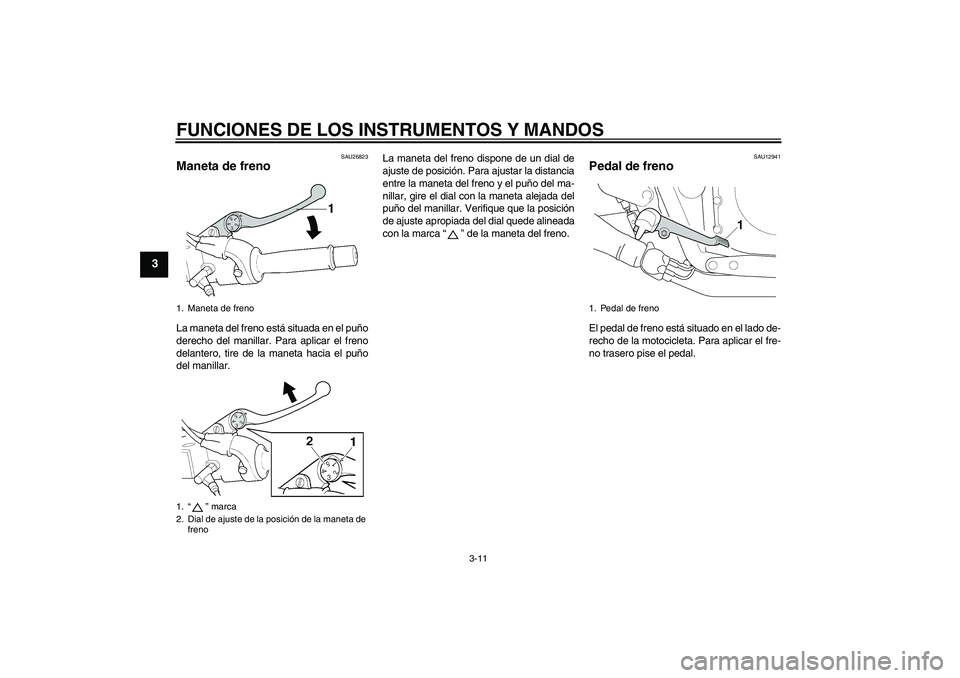

Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca“” de la maneta del freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Maneta de freno
1.“” marca
2. Dial de ajuste de la posición de la maneta de
freno
1. Pedal de freno
U5WMS8S0.book Page 11 Tuesday, August 17, 2010 11:51 AM
Page 27 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U5WMS8S0.book Page 12 Tuesday, August 17, 2010 11:51 AM
Page 28 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3

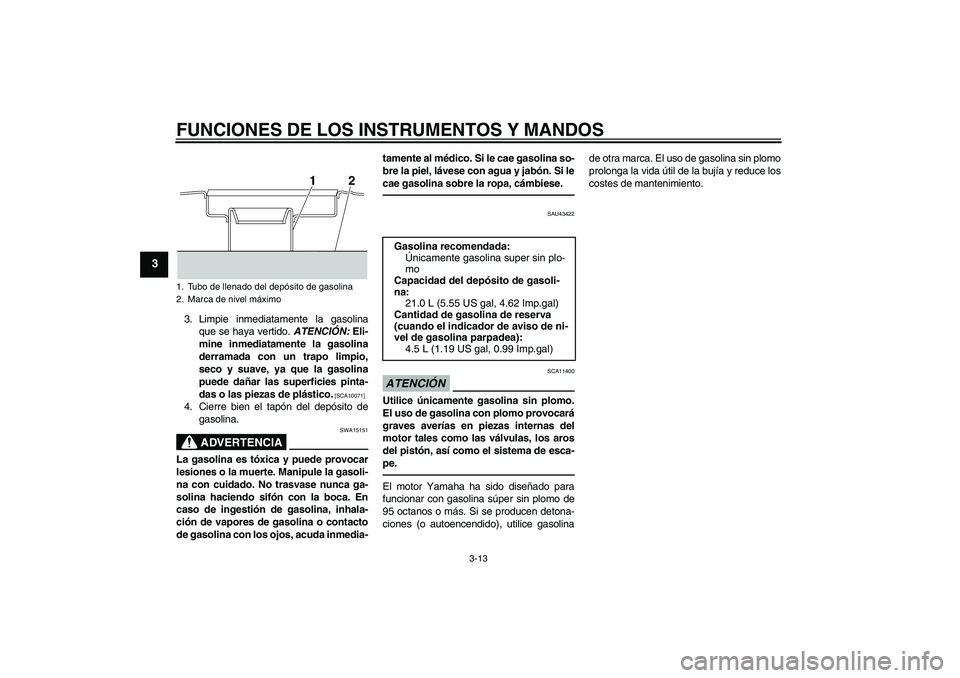

3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU43422
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo
Gasolina recomendada:
Únicamente gasolina super sin plo-
mo
Capacidad del depósito de gasoli-
na:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Cantidad de gasolina de reserva
(cuando el indicador de aviso de ni-
vel de gasolina parpadea):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5WMS8S0.book Page 13 Tuesday, August 17, 2010 11:51 AM
Page 29 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU39451
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:
Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.
Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
SAU13445
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
1. Tubo respiradero del depósito de gasolina
2. Tubo de desbordamiento del depósito de ga-
solina
2
1
U5WMS8S0.book Page 14 Tuesday, August 17, 2010 11:51 AM
Page 30 of 96
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU13900

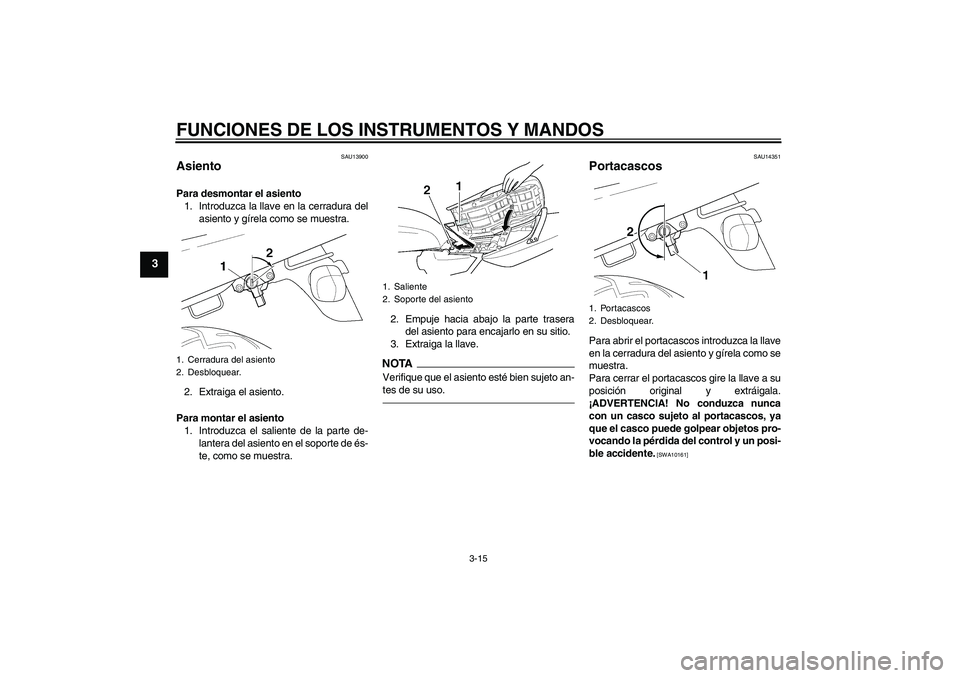

Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela como se muestra.
2. Extraiga el asiento.
Para montar el asiento
1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de és-
te, como se muestra.2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-
tes de su uso.
SAU14351
Portacascos Para abrir el portacascos introduzca la llave
en la cerradura del asiento y gírela como se
muestra.
Para cerrar el portacascos gire la llave a su
posición original y extráigala.
¡ADVERTENCIA! No conduzca nunca
con un casco sujeto al portacascos, ya
que el casco puede golpear objetos pro-
vocando la pérdida del control y un posi-
ble accidente.
[SWA10161]
1. Cerradura del asiento
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1. Portacascos
2. Desbloquear.
U5WMS8S0.book Page 15 Tuesday, August 17, 2010 11:51 AM
