YAMAHA XL 1200 2001 Manuale duso (in Italian)

2-52
I*5

2"
. $
1
0
/*
3 !"

2-53
P
PJU00712

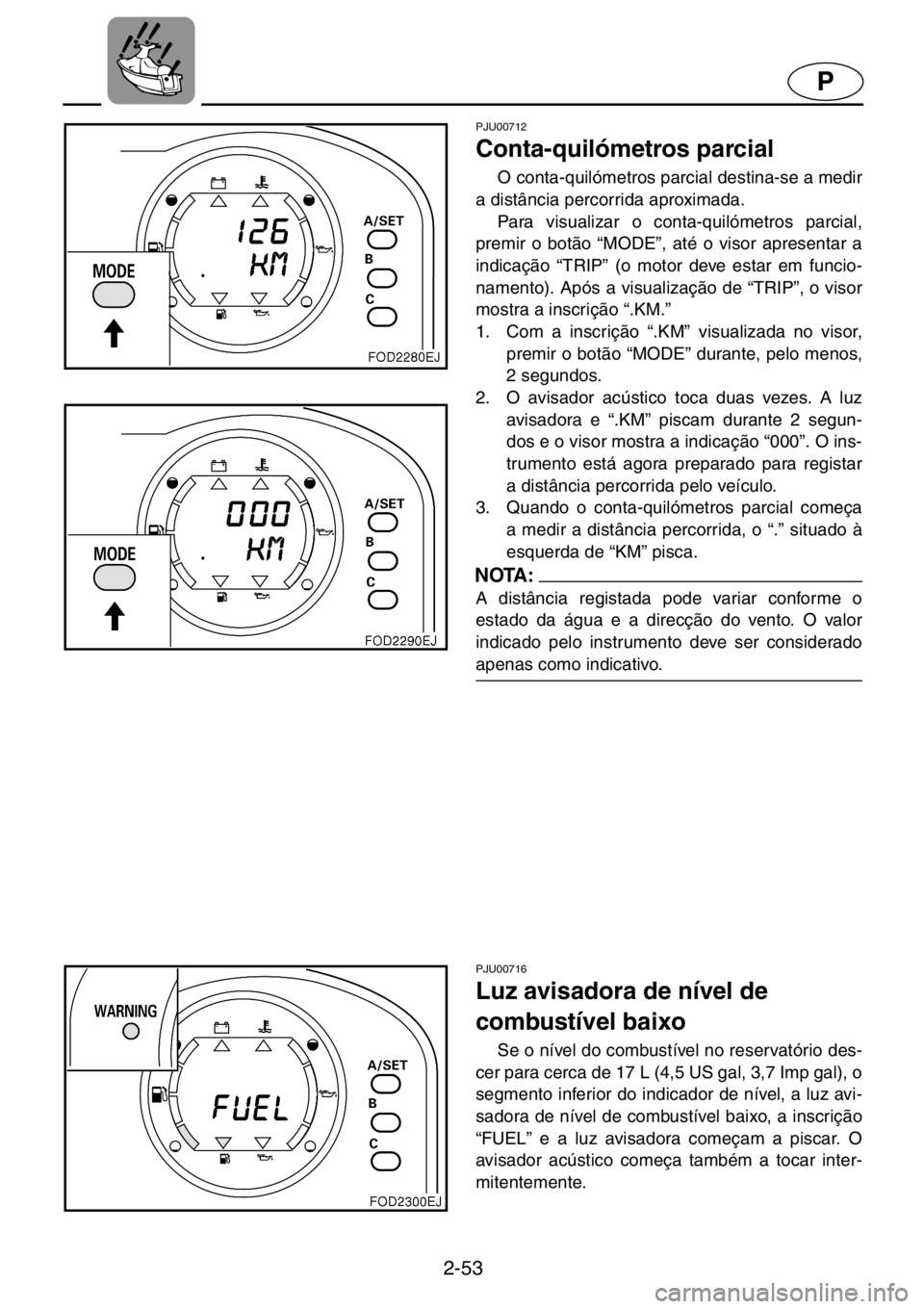

Conta-quilómetros parcial
O conta-quilómetros parcial destina-se a medir
a distância percorrida aproximada.
Para visualizar o conta-quilómetros parcial,
premir o botão “MODE”, até o visor apresentar a
indicação “TRIP” (o motor deve estar em funcio-
namento). Após a visualização de “TRIP”, o visor
mostra a inscrição “.KM.”
1. Com a inscrição “.KM” visualizada no visor,
premir o botão “MODE” durante, pelo menos,
2 segundos.
2. O avisador acústico toca duas vezes. A luz
avisadora e “.KM” piscam durante 2 segun-
dos e o visor mostra a indicação “000”. O ins-
trumento está agora preparado para registar
a distância percorrida pelo veículo.
3. Quando o conta-quilómetros parcial começa
a medir a distância percorrida, o “.” situado à
esquerda de “KM” pisca.
NOTA :@A distância registada pode variar conforme o
estado da água e a direcção do vento. O valor
indicado pelo instrumento deve ser considerado
apenas como indicativo.
@
PJU00716
Luz avisadora de nível de
combustível baixo
Se o nível do combustível no reservatório des-
cer para cerca de 17 L (4,5 US gal, 3,7 Imp gal), o
segmento inferior do indicador de nível, a luz avi-
sadora de nível de combustível baixo, a inscrição
“FUEL” e a luz avisadora começam a piscar. O
avisador acústico começa também a tocar inter-
mitentemente.

2-54
I*5
5-8

0
2!
2"
2
.
/ *

0
2!
2"
2
.
/ *
0
2!
2
.
2


2-55
P
PJU00717a
Luz avisadora de nível de óleo
baixo
Se o óleo no reservatório descer para 1,4 L
(0,37 US gal, 0,31 Imp gal) ou se o filtro de óleo
estiver entupido, o segmento inferior do indicador
de nível, a luz avisadora de nível de óleo baixo, a
inscrição “OIL” e a luz avisadora começam a pis-
car. O avisador acústico começa também a tocar
intermitentemente.
Se a luz avisadora de nível de óleo baixo
começar a piscar, atestar o reservatório do óleo
do motor na primeira oportunidade.
NOTA :@Se a luz avisadora começar a piscar e houver um
nível adequado de óleo no reservatório, verificar
se o filtro de óleo se encontra entupido.
@
PJU00718a
Luz avisadora de
sobreaquecimento do motor
Se o motor aquecer demasiado, o sistema avisa-
dor de sobreaquecimento, a indicação “W.TEMP” e
a luz avisadora começam a piscar. O avisador acús-
tico começa também a tocar intermitentemente.
Se o motor continuar a ser operado a alta velo-
cidade, após os indicadores do sistema avisador
de sobreaquecimento terem acendido intermiten-
temente, o sistema de aviso, a indicação
“W.TEMP” do visor e a luz avisadora ficam ace-
sas continuamente. Nestas condições, o motor
pára e o avisador acústico toca continuamente.
Consultar o parágrafo “Sistema avisador de
sobreaquecimento do motor” na página 2-33.
NOTA :Em caso de ocorrência simultânea dos avisos de
segurança, a prioridade de apresentação é a
seguinte.
1. Aviso final de sobreaquecimento
2. Aviso inicial de sobreaquecimento
3. Óleo
4. Combustível
5. Bateria

2-56
I*5
5-8D
!
0
/ Π
2#$
.
.
/ *

2-57
P
PJU00719
Luz avisadora da bateria
Se a tensão da bateria descer abaixo de
11,5 V, o avisador da bateria, “VOLT” e a luz avi-
sadora começam a piscar. O avisador acústico
começa também a tocar.
Se isto ocorrer durante a operação, retirar o
veículo da água. Recarregar a bateria e solicitar a
inspecção do sistema de carregamento num Con-
cessionário Yamaha.

2-58
I*5
5-8
!
0
/ Π
2
/
0


2-59
P
PJU00672a
Compartimentos de
armazenamento
O veículo dispõe de um compartimento de
armazenamento dianteiro, um porta-luvas e com-
partimentos de armazenamento no banco.
NOTA :@●Antes de utilizar o veículo, verificar se todos os
compartimentos se encontram bem fechados.
●Os compartimentos de armazenamento não
foram concebidos para serem estanques. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco
estanque.
@

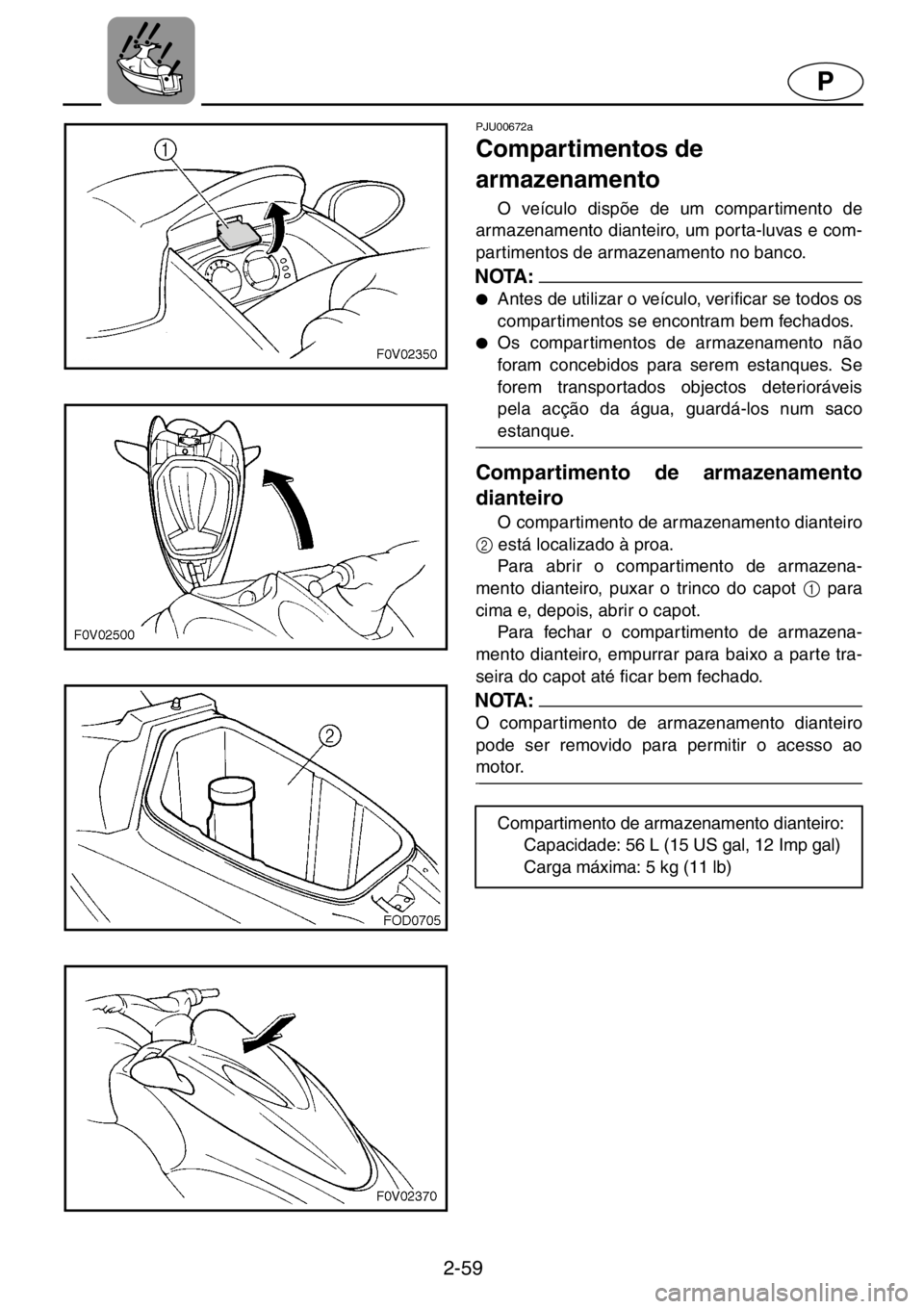

Compartimento de armazenamento
dianteiro
O compartimento de armazenamento dianteiro
2
está localizado à proa.
Para abrir o compartimento de armazena-
mento dianteiro, puxar o trinco do capot 1
para
cima e, depois, abrir o capot.
Para fechar o compartimento de armazena-
mento dianteiro, empurrar para baixo a parte tra-
seira do capot até ficar bem fechado.
NOTA :@O compartimento de armazenamento dianteiro
pode ser removido para permitir o acesso ao
motor.
@
Compartimento de armazenamento dianteiro:
Capacidade: 56 L (15 US gal, 12 Imp gal)
Carga máxima: 5 kg (11 lb)

2-60
I*5
5-8D

0#
0"
!

2-61
P
Porta-luvas
Um porta-luvas 4
encontra-se localizado à
frente do banco.
Para abrir o porta-luvas, deslocar o trinco 3
na direcção do operador e levantar depois a
tampa.
Para fechar o porta-luvas, empurrar a tampa
para baixo, até ficar bem fechada.
Porta-luvas:
Capacidade: 1,7 L (0,45 US gal, 0,37 Imp gal)
Carga máxima: 1 kg (2,2 lb)
Compartimento de armazenamento do
banco
O compartimento de armazenamento do
banco 5
encontra-se localizado sob o banco tra-
seiro.
Para abrir o compartimento, remover o banco
traseiro. (Ver na pág. 2-9 as instruções relativas
ao banco traseiro.)
Compartimentos de armazenamento traseiros:
Capacidade: 30 L (8 US gal, 6,6 Imp gal)
Carga máxima: 9 kg (19,8 lb)
