YAMAHA XL 1200 2001 Manuale duso (in Italian)

2-22
I*5
5-8

0!)
.

1
2
0
2  $
0!)
. 1
.#
1
2"

2
.$*
2
2
."

2-23
P
PJU00354
Saída piloto da água de
refrigeração
Este veículo está equipado com saídas piloto
da água de refrigeração do motor.
Quando o motor se encontra em funciona-
mento, a água de refrigeração circula no motor e
é descarregada pela saída piloto no casco.
Para verificar o funcionamento do sistema de
refrigeração, verificar se existe descarga de água
pela saída piloto. Se não houver descarga de
água, poderá não haver circulação da água de
refrigeração no motor. Nestas condições, parar o
motor e verificar a causa da anomalia. (Para mais
informações, ver as páginas 2-33 e 5-11.)
NOTA :@Se as passagens de circulação da água de refri-
geração estiverem secas, a água apenas começa
a ser descarregada pela saída piloto cerca de 20
segundos após o arranque do motor.
@
PJU00356
Sistema de governo
O veículo é governado através da viragem do
guiador 1
para a direcção para que se pretende
seguir.
Quando o guiador é movimentado, o ângulo da
tubeira do jacto 2
é alterado, e o rumo do veículo
é também alterado. Como a força do jacto deter-
mina a velocidade e a direcção da viragem, o
motor deve ser sempre acelerado durante as cur-
vas, excepto durante o seguimento do veículo a
uma velocidade muito reduzida (velocidade
mínima de governo).

2-24
I*5
5-8

2)
0)
/ #
0! *%*"

2-25
P
PJU00670
Alavanca de ajustamento do
ângulo do guiador
A alavanca de ajustamento do ângulo do guia-
dor 1
encontra-se localizada em frente do porta-
luvas e destina-se a permitir a alteração do
ângulo do guiador.
Para ajustar o ângulo do guiador, puxar a ala-
vanca de ajustamento do ângulo do guiador para
cima e, depois, mover o guiador para cima ou
para baixo, até à posição desejada.
@●Não tocar na alavanca de ajustamento do
ângulo do guiador durante a operação do
veículo; o guiador pode mudar brusca-
mente de posição e provocar um acidente.
●Fixar bem a alavanca, após o ajustamento
do guiador. Se o guiador não estiver bem
fixado, a posição pode mudar brusca-
mente, o que pode provocar um acidente.
@

2-26
I*5
5-8
 $)"!*
1"
1"
2  $)" !*
1"
2"
1"1!
1
0
2
.


2-27
P
PJU00710
Selector do sentido de marcha
O selector do sentido de marcha encontra-se
localizado a estibordo e destina-se a controlar o
deflector de marcha à ré, permitindo assim colo-
car o veículo em marcha à vante ou marcha à ré.
Com o selector na posição de marcha à ré, o
veículo pode colocado na água a partir de um
reboque ou recuado em locais apertados, em que
as curvas não possam ser facilmente efectuadas.
Para seleccionar a marcha à ré:
1. Libertar o comando do acelerador e deixar o
motor regressar à velocidade de ralenti.
2. Puxar o selector do sentido de marcha no
sentido do operador.
@●O comando do acelerador deve estar com-
pletamente libertado e o motor a funcionar
ao ralenti, antes da selecção da marcha à
ré.
●Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta mano-
bra pode provocar a perda de controlo do
veículo, a ejecção dos ocupantes ou o seu
impacto com o guiador.
●Utilizar a marcha à ré apenas para mano-
bras a baixa velocidade.
●Verificar se existem obstáculos ou pessoas
à ré, antes de seleccionar a marcha à ré.
●Não tocar no deflector de marcha à ré
durante a operação do selector do sentido
de marcha, de modo a evitar o entalamento.
@
Selecção da marcha à vante:
1. Libertar o comando do acelerador e deixar o
motor regressar à velocidade de ralenti.
2. Empurrar o selector do sentido de marcha.

2-28
I*5
5-8
 $)"
.
."Π!
0
."
  $)"
.
."

2-29
P
PJU00360a

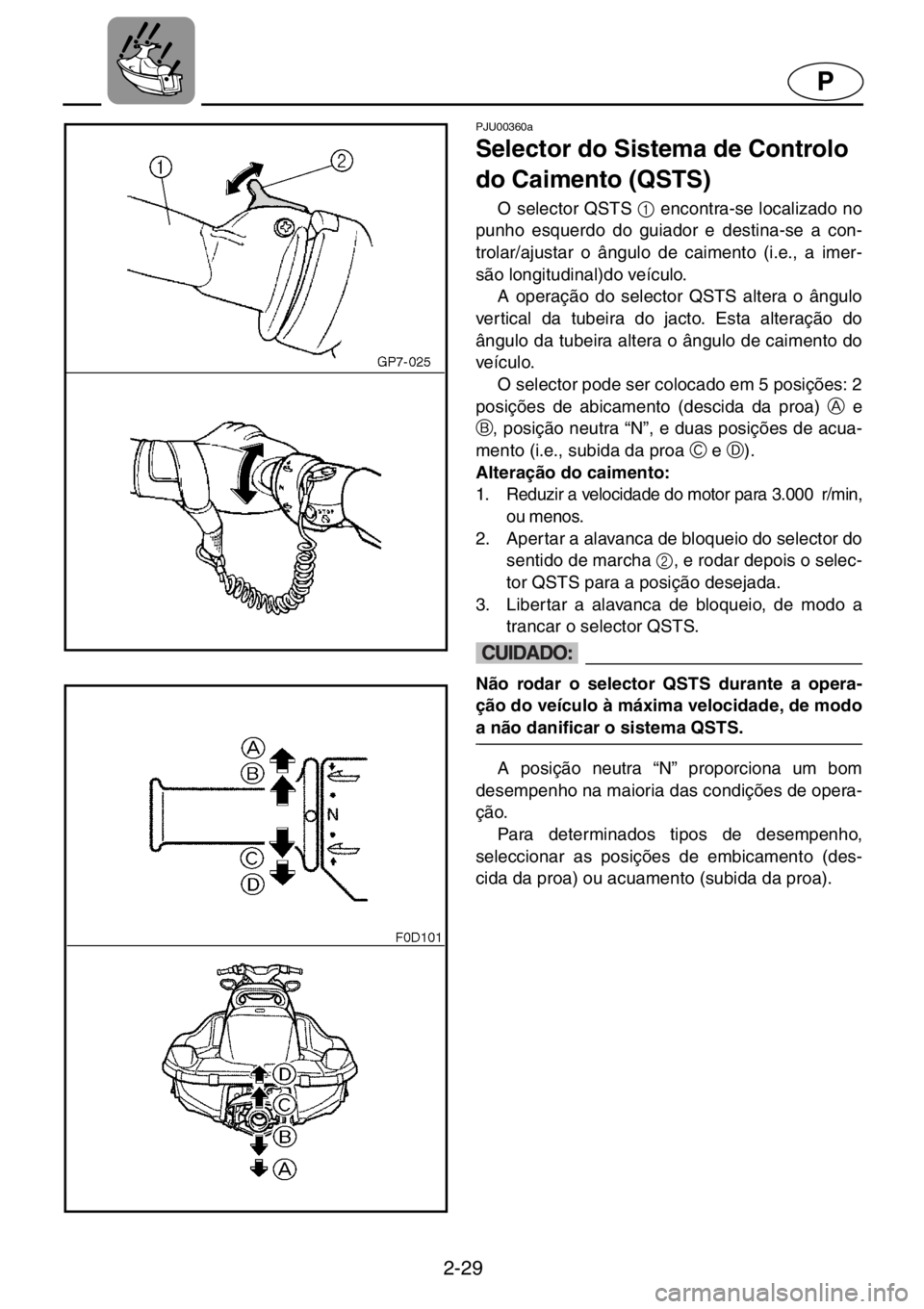

Selector do Sistema de Controlo
do Caimento (QSTS)
O selector QSTS 1
encontra-se localizado no
punho esquerdo do guiador e destina-se a con-
trolar/ajustar o ângulo de caimento (i.e., a imer-
são longitudinal)do veículo.
A operação do selector QSTS altera o ângulo
vertical da tubeira do jacto. Esta alteração do
ângulo da tubeira altera o ângulo de caimento do
veículo.
O selector pode ser colocado em 5 posições: 2
posições de abicamento (descida da proa) A
e
B
, posição neutra “N”, e duas posições de acua-
mento (i.e., subida da proa C
e D
).
Alteração do caimento:
1. Reduzir a velocidade do motor para 3.000 r/min,
ou menos.
2. Apertar a alavanca de bloqueio do selector do
sentido de marcha 2
, e rodar depois o selec-
tor QSTS para a posição desejada.
3. Libertar a alavanca de bloqueio, de modo a
trancar o selector QSTS.
@Não rodar o selector QSTS durante a opera-
ção do veículo à máxima velocidade, de modo
a não danificar o sistema QSTS.
@
A posição neutra “N” proporciona um bom
desempenho na maioria das condições de opera-
ção.
Para determinados tipos de desempenho,
seleccionar as posições de embicamento (des-
cida da proa) ou acuamento (subida da proa).

2-30
I*5
5-8D

üŒ
."
1#
1
2
.
2 "
2
.$
0
."

.
."#
1
2
1"4676

0

2-31
P

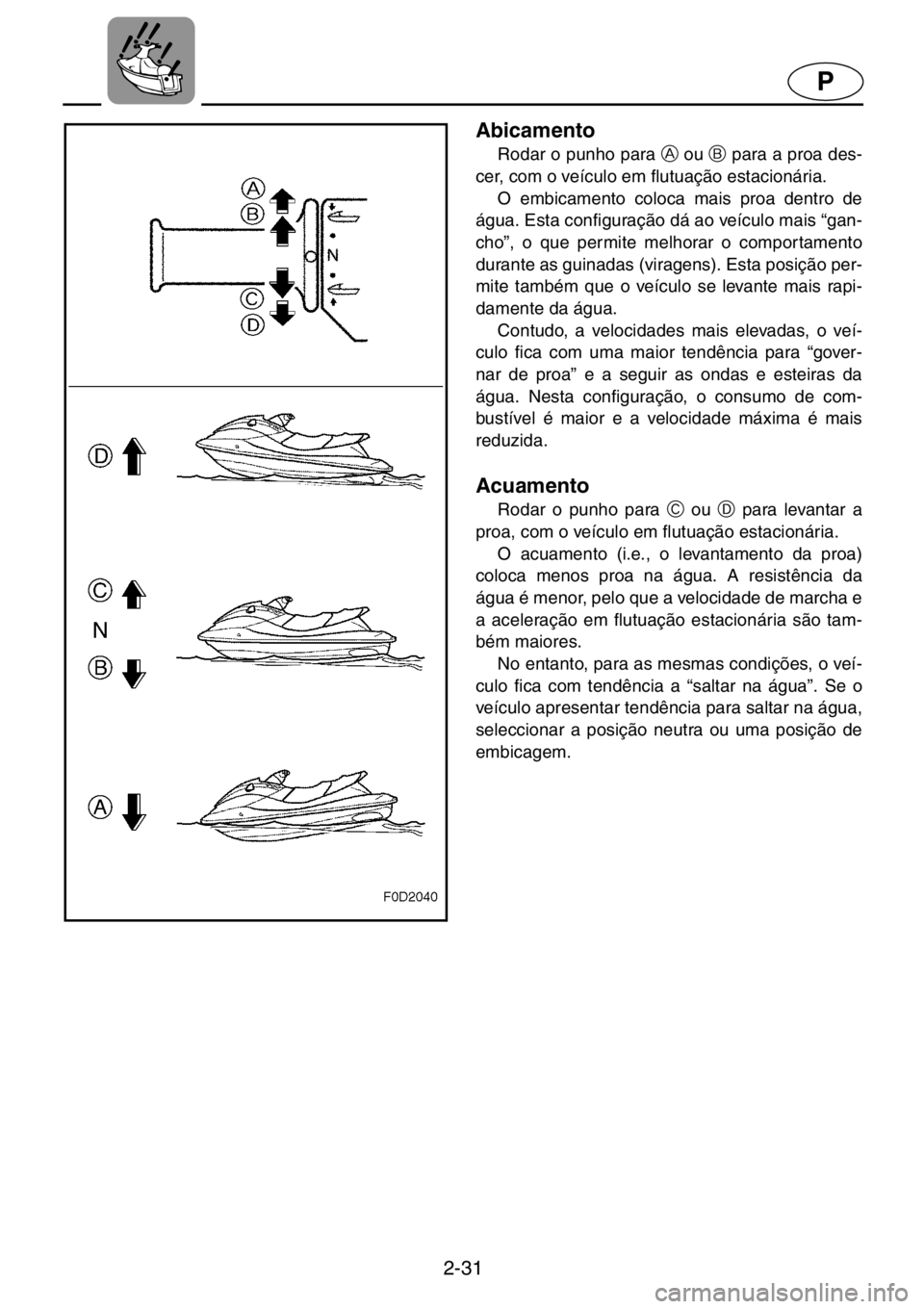

Abicamento
Rodar o punho para A
ou B
para a proa des-
cer, com o veículo em flutuação estacionária.
O embicamento coloca mais proa dentro de
água. Esta configuração dá ao veículo mais “gan-
cho”, o que permite melhorar o comportamento
durante as guinadas (viragens). Esta posição per-
mite também que o veículo se levante mais rapi-
damente da água.
Contudo, a velocidades mais elevadas, o veí-
culo fica com uma maior tendência para “gover-
nar de proa” e a seguir as ondas e esteiras da
água. Nesta configuração, o consumo de com-
bustível é maior e a velocidade máxima é mais
reduzida.
Acuamento
Rodar o punho para C
ou D
para levantar a
proa, com o veículo em flutuação estacionária.
O acuamento (i.e., o levantamento da proa)
coloca menos proa na água. A resistência da
água é menor, pelo que a velocidade de marcha e
a aceleração em flutuação estacionária são tam-
bém maiores.
No entanto, para as mesmas condições, o veí-
culo fica com tendência a “saltar na água”. Se o
veículo apresentar tendência para saltar na água,
seleccionar a posição neutra ou uma posição de
embicagem.
