YAMAHA XL 700 2003 Manual de utilização (in Portuguese)

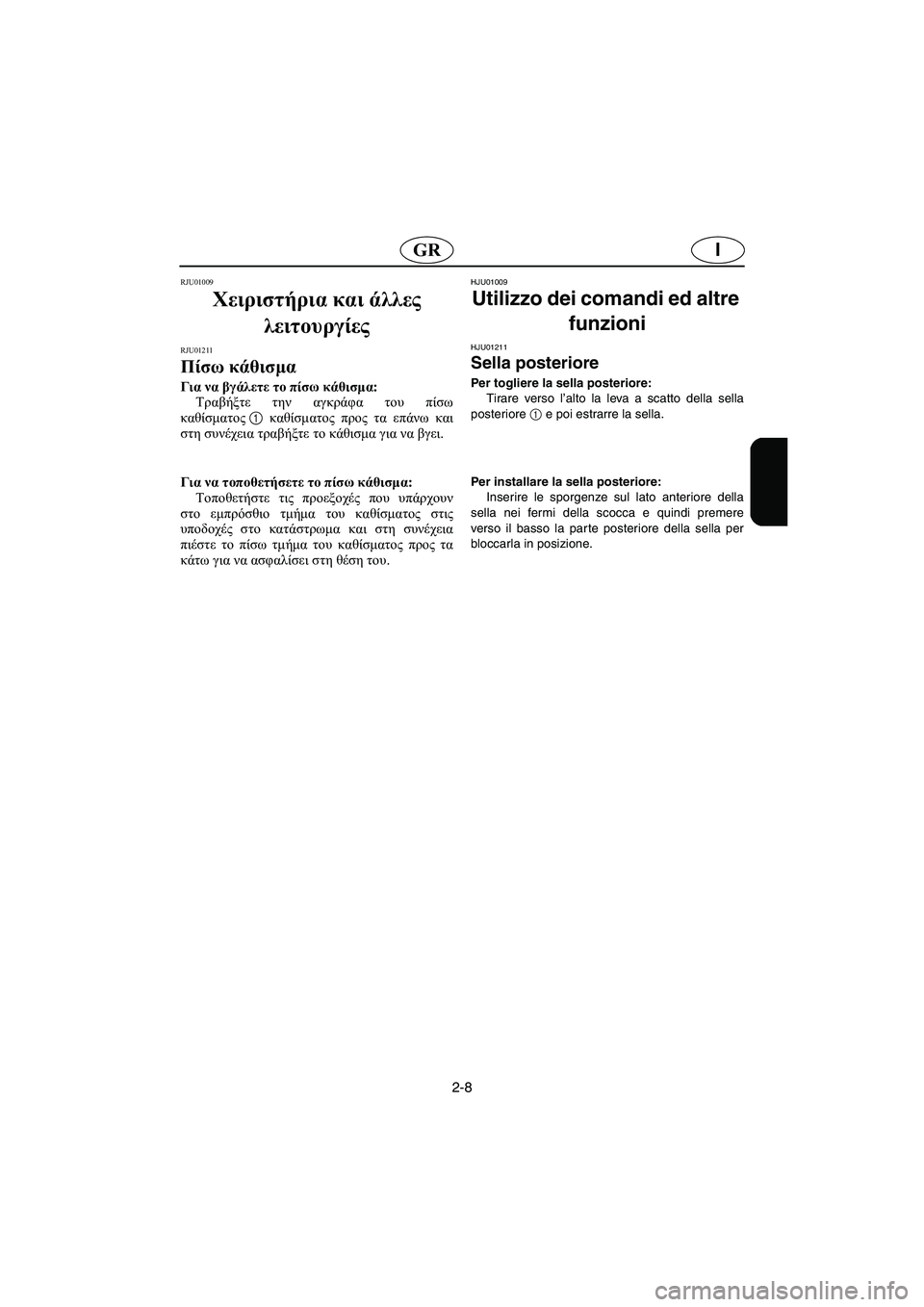

2-8
IGR
RJU01009
Χειριστήρια και άλλες
λειτουργίες
RJU01211
Πίσω κάθισμα
Για να βγάλετε το πίσω κάθισμα:
Τραβήξτε την αγκράφα του πίσω
καθίσματος1 καθίσματος προς τα επάνω και
στη συνέχεια τραβήξτε το κάθισμα για να βγει.
Για να τοποθετήσετε το πίσω κάθισμα:
Τοποθετήστε τις προεξοχές που υπάρχουν
στο εμπρόσθιο τμήμα του καθίσματος στις
υποδοχές στο κατάστρωμα και στη συνέχεια
πιέστε το πίσω τμήμα του καθίσματος προς τα
κάτω για να ασφαλίσει στη θέση του.
HJU01009
Utilizzo dei comandi ed altre
funzioni
HJU01211
Sella posteriore
Per togliere la sella posteriore:
Tirare verso l’alto la leva a scatto della sella
posteriore
1 e poi estrarre la sella.
Per installare la sella posteriore:
Inserire le sporgenze sul lato anteriore della
sella nei fermi della scocca e quindi premere
verso il basso la par te posteriore della sella per
bloccarla in posizione.
UF0M84B0.book Page 8 Tuesday, August 6, 2002 3:41 PM

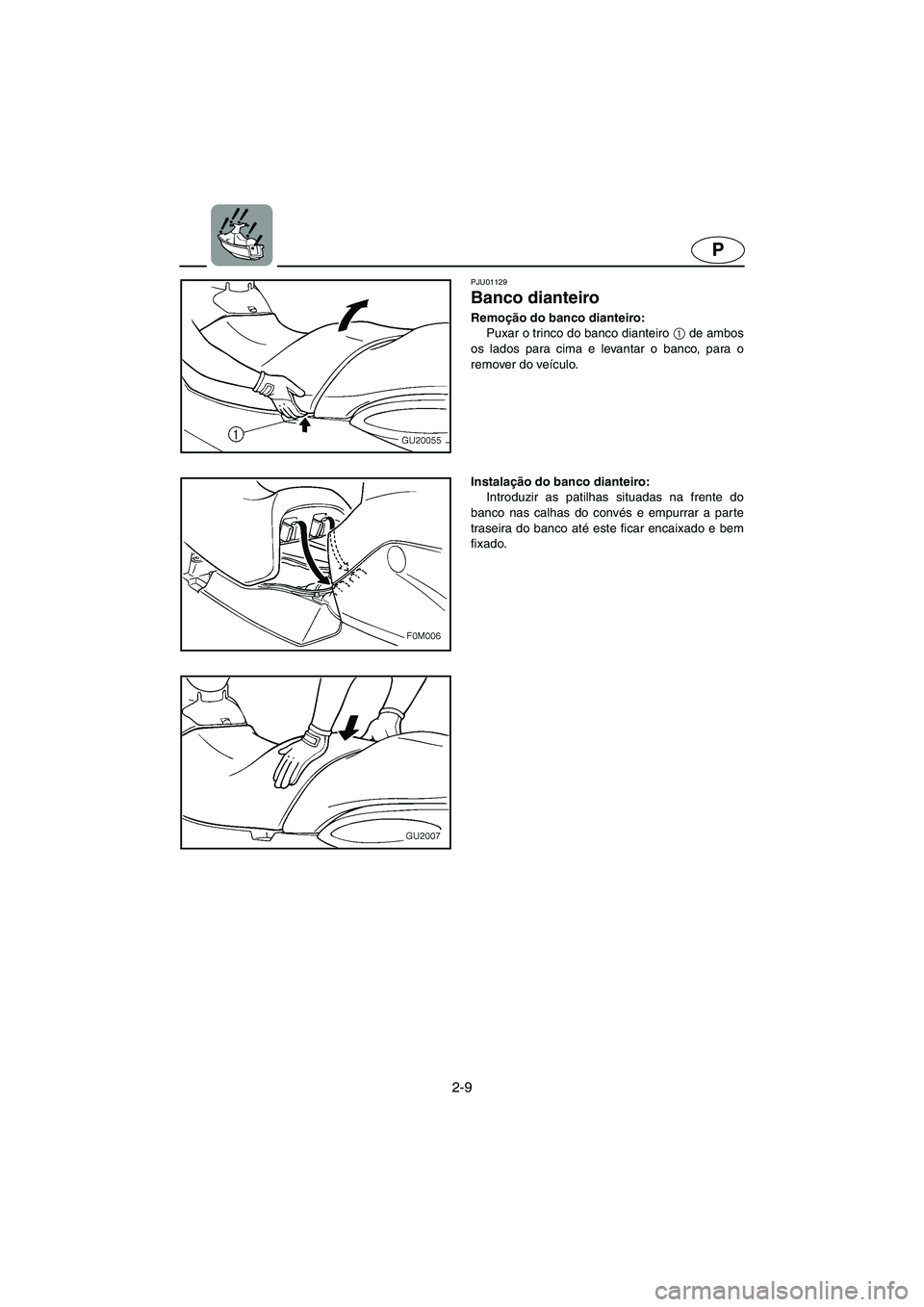

2-9
P
PJU01129
Banco dianteiro
Remoção do banco dianteiro:
Puxar o trinco do banco dianteiro 1
de ambos
os lados para cima e levantar o banco, para o
remover do veículo.
Instalação do banco dianteiro:
Introduzir as patilhas situadas na frente do
banco nas calhas do convés e empurrar a parte
traseira do banco até este ficar encaixado e bem
fixado.
UF0M84B0.book Page 9 Tuesday, August 6, 2002 3:41 PM

2-10
IGR
RJU01129
Εμπρόσθιο κάθισμα
Για να βγάλετε το εμπρόσθιο κάθισμα:
Τραβήξτε το κλείστρο του εμπρόσθιου
καθίσματος 1 και στις δύο πλευρές προς τα
επάνω και στη συνέχεια σηκώστε το κάθισμα
και τραβήξτε το.
Για να τοποθετήσετε το εμπρόσθιο κάθισμα:
Τοποθετήστε τις προεξοχές που υπάρχουν
στο εμπρόσθιο τμήμα του καθίσματος στις
υποδοχές στο κατάστρωμα και στη συνέχεια
πιέστε το πίσω τμήμα του καθίσματος προς τα
κάτω για να ασφαλίσει στη θέση του.
HJU01129
Sella anteriore
Per togliere la sella anteriore:
Tirare le leva a scatto della sella anteriore
1
su entrambi i lati e poi alzare la sella ed estrarla.
Per installare la sella anteriore:
Inserire le sporgenze sul lato anteriore della
sella nei fermi della scocca e quindi premere
verso il basso la par te posteriore della sella per
bloccarla in posizione.
UF0M84B0.book Page 10 Tuesday, August 6, 2002 3:41 PM

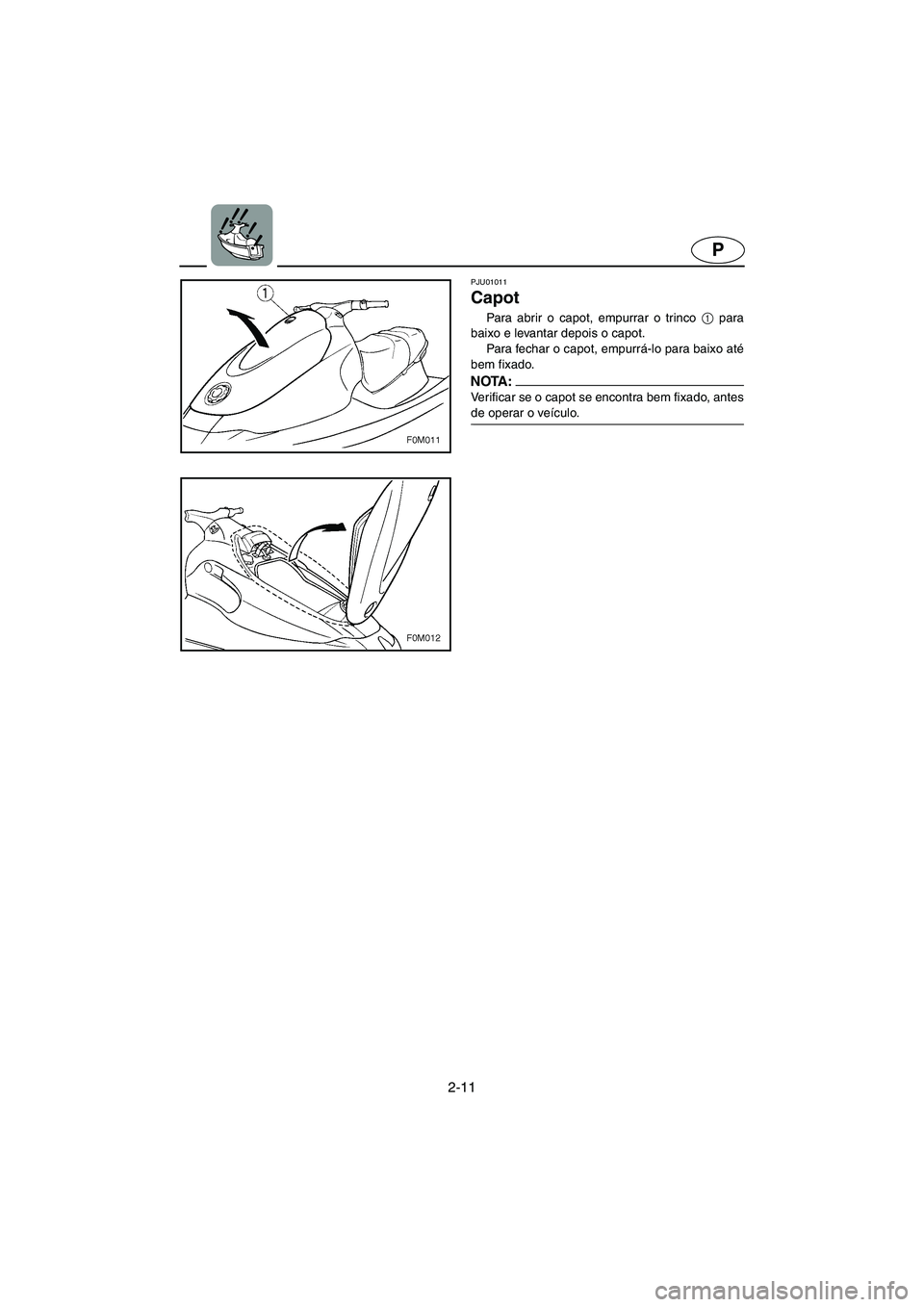

2-11
P
PJU01011
Capot
Para abrir o capot, empurrar o trinco 1
para
baixo e levantar depois o capot.
Para fechar o capot, empurrá-lo para baixo até
bem fixado.
NOTA :@ Verificar se o capot se encontra bem fixado, antes
de operar o veículo.
@
UF0M84B0.book Page 11 Tuesday, August 6, 2002 3:41 PM

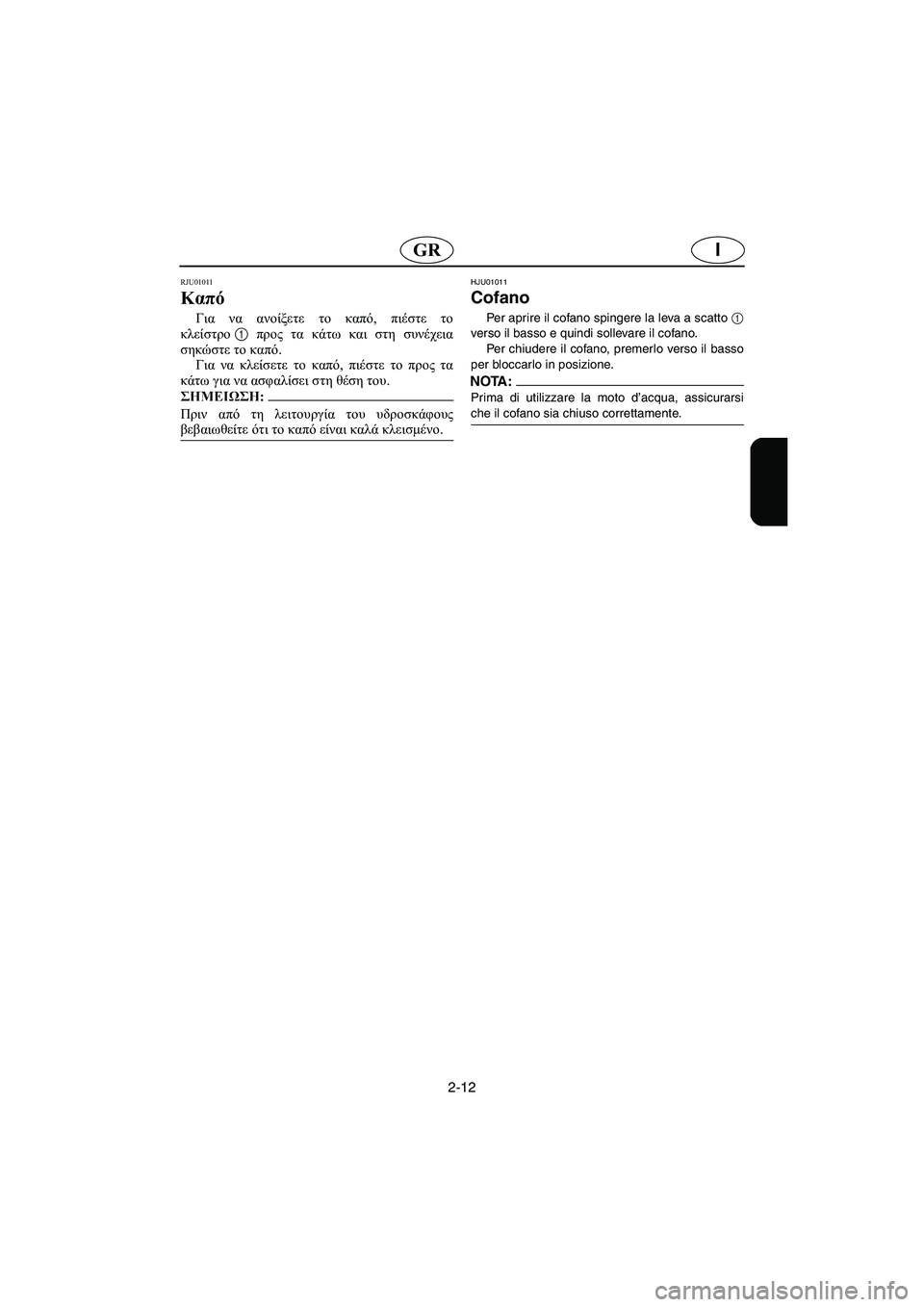

2-12
IGR
RJU01011
Καπό
Για να ανοίξετε το καπό, πιέστε το
κλείστρο1 προς τα κάτω και στη συνέχεια
σηκώστε το καπό.
Για να κλείσετε το καπό, πιέστε το προς τα
κάτω για να ασφαλίσει στη θέση του.
@ Πριν από τη λειτουργία του υδροσκάφους
βεβαιωθείτε ότι το καπό είναι καλά κλεισμένο.
@
HJU01011
Cofano
Per aprire il cofano spingere la leva a scatto
1
verso il basso e quindi sollevare il cofano.
Per chiudere il cofano, premerlo verso il basso
per bloccarlo in posizione.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che il cofano sia chiuso correttamente.
@
UF0M84B0.book Page 12 Tuesday, August 6, 2002 3:41 PM

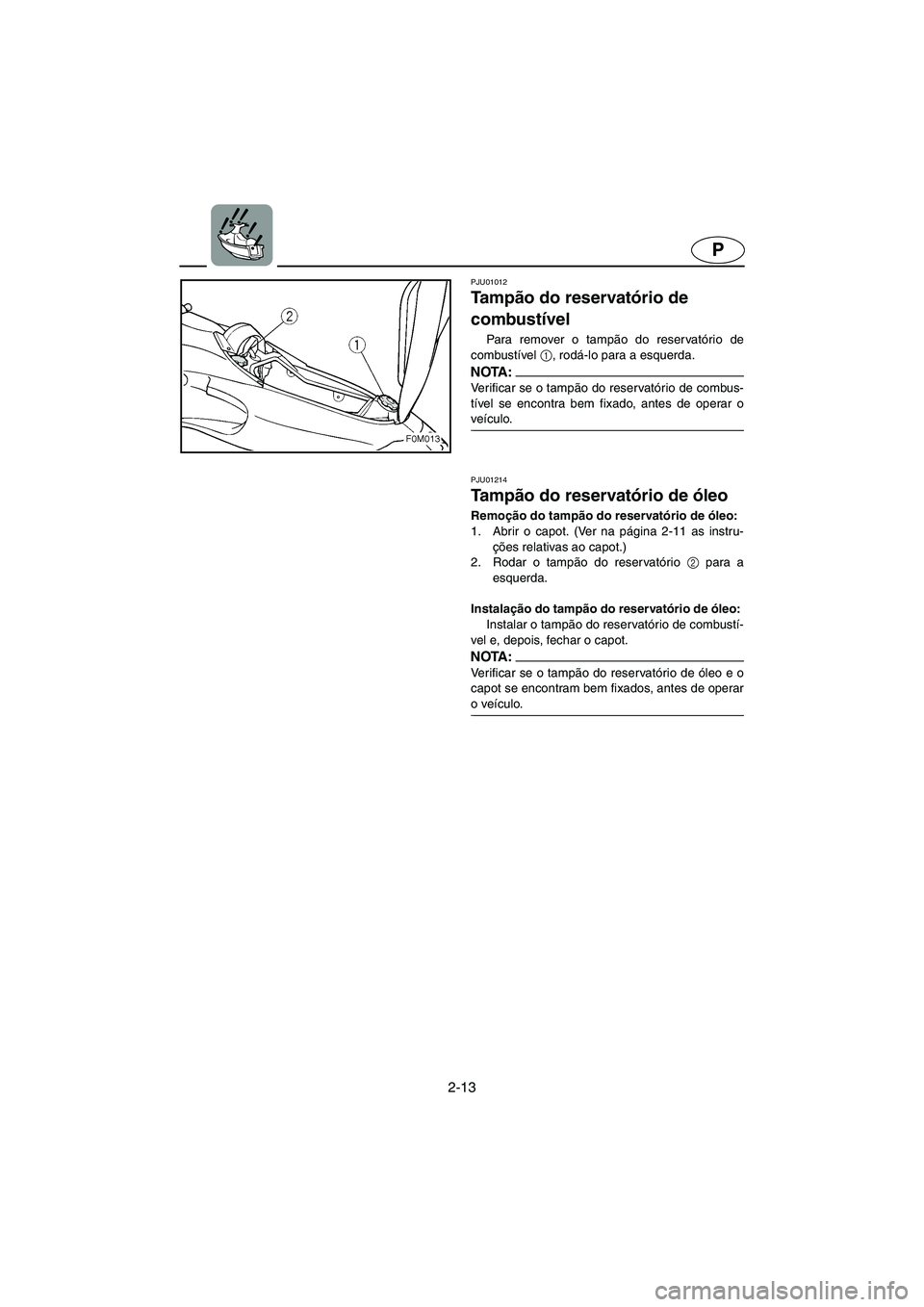

2-13
P
PJU01012
Ta m pão do reservatório de
combustível
Para remover o tampão do reservatório de
combustível 1
, rodá-lo para a esquerda.
NOTA :@ Verificar se o tampão do reservatório de combus-
tível se encontra bem fixado, antes de operar o
veículo.
@
PJU01214
Ta m pão do reservatório de óleo
Remoção do tampão do reservatório de óleo:
1. Abrir o capot. (Ver na página 2-11 as instru-
ções relativas ao capot.)
2. Rodar o tampão do reservatório 2
para a
esquerda.
Instalação do tampão do reservatório de óleo:
Instalar o tampão do reservatório de combustí-
vel e, depois, fechar o capot.
NOTA :@ Verificar se o tampão do reservatório de óleo e o
capot se encontram bem fixados, antes de operar
o veículo.
@
UF0M84B0.book Page 13 Tuesday, August 6, 2002 3:41 PM

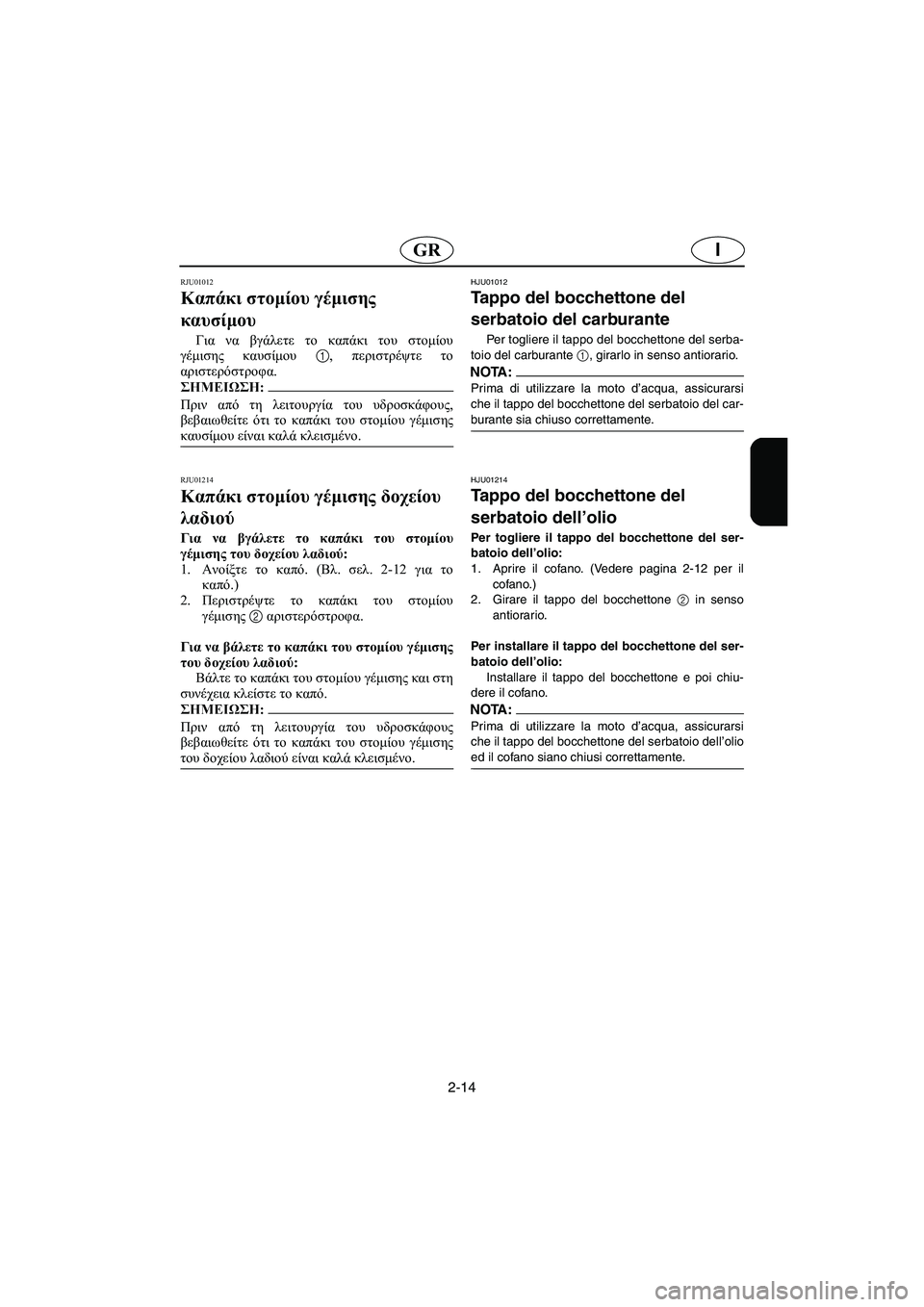

2-14
IGR
RJU01012
Καπάκι στομίου γέμισης
καυσίμου
Για να βγάλετε το καπάκι του στομίου
γέμισης καυσίμου 1, περιστρέψτε το
αριστερόστροφα.
@ Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι το καπάκι του στομίου γέμισης
καυσίμου είναι καλά κλεισμένο.
@
RJU01214
Καπάκι στομίου γέμισης δοχείου
λαδιού
Για να βγάλετε το καπάκι του στομίου
γέμισης του δοχείου λαδιού:
1.Ανοίξτε το καπό. (Βλ. σελ. 2-12 για το
καπό.)
2.Περιστρέψτε το καπάκι του στομίου
γέμισης2 αριστερόστροφα.
Για να βάλετε το καπάκι του στομίου γέμισης
του δοχείου λαδιού:
Βάλτε το καπάκι του στομίου γέμισης και στη
συνέχεια κλείστε το καπό.
@ Πριν από τη λειτουργία του υδροσκάφους
βεβαιωθείτε ότι το καπάκι του στομίου γέμισης
του δοχείου λαδιού είναι καλά κλεισμένο.
@
HJU01012
Tappo del bocchettone del
serbatoio del carburante
Per togliere il tappo del bocchettone del serba-
toio del carburante
1, girarlo in senso antiorario.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che il tappo del bocchettone del serbatoio del car-
burante sia chiuso correttamente.
@
HJU01214
Tappo del bocchettone del
serbatoio dell’olio
Per togliere il tappo del bocchettone del ser-
batoio dell’olio:
1. Aprire il cofano. (Vedere pagina 2-12 per il
cofano.)
2. Girare il tappo del bocchettone 2 in senso
antiorario.
Per installare il tappo del bocchettone del ser-
batoio dell’olio:
Installare il tappo del bocchettone e poi chiu-
dere il cofano.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che il tappo del bocchettone del serbatoio dell’olio
ed il cofano siano chiusi correttamente.
@
UF0M84B0.book Page 14 Tuesday, August 6, 2002 3:41 PM

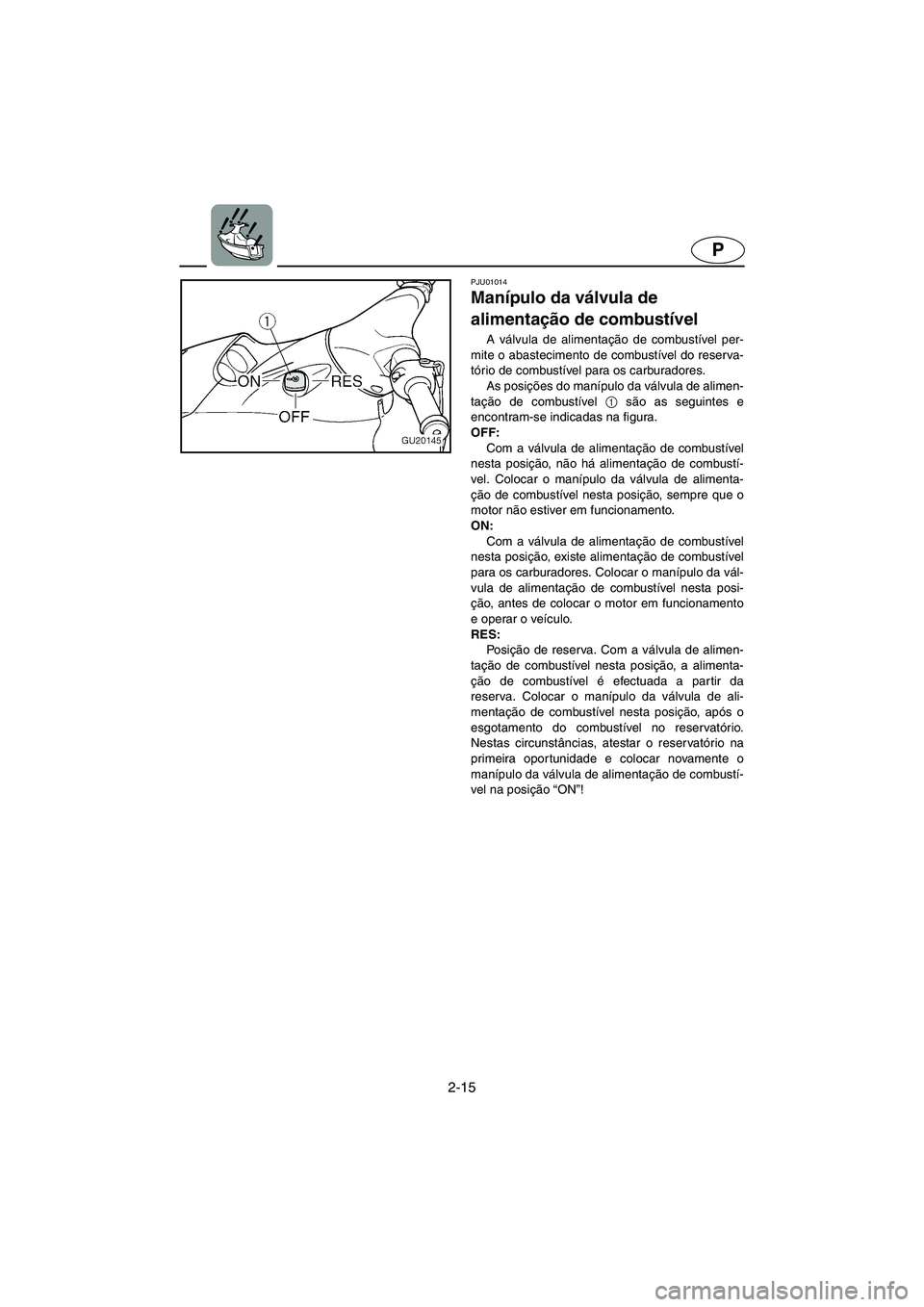

2-15
P
PJU01014
Manípulo da válvula de
alimentação de combustível
A válvula de alimentação de combustível per-
mite o abastecimento de combustível do reserva-
tório de combustível para os carburadores.
As posições do manípulo da válvula de alimen-
tação de combustível 1
são as seguintes e
encontram-se indicadas na figura.
OFF:
Com a válvula de alimentação de combustível
nesta posição, não há alimentação de combustí-
vel. Colocar o manípulo da válvula de alimenta-
ção de combustível nesta posição, sempre que o
motor não estiver em funcionamento.
ON:
Com a válvula de alimentação de combustível
nesta posição, existe alimentação de combustível
para os carburadores. Colocar o manípulo da vál-
vula de alimentação de combustível nesta posi-
ção, antes de colocar o motor em funcionamento
e operar o veículo.
RES:
Po s ição de reserva. Com a válvula de alimen-
tação de combustível nesta posição, a alimenta-
ção de combustível é efectuada a partir da
reserva. Colocar o manípulo da válvula de ali-
mentação de combustível nesta posição, após o
esgotamento do combustível no reservatório.
Nestas circunstâncias, atestar o reservatório na
primeira opor tunidade e colocar novamente o
manípulo da válvula de alimentação de combustí-
vel na posição “ON”!
UF0M84B0.book Page 15 Tuesday, August 6, 2002 3:41 PM

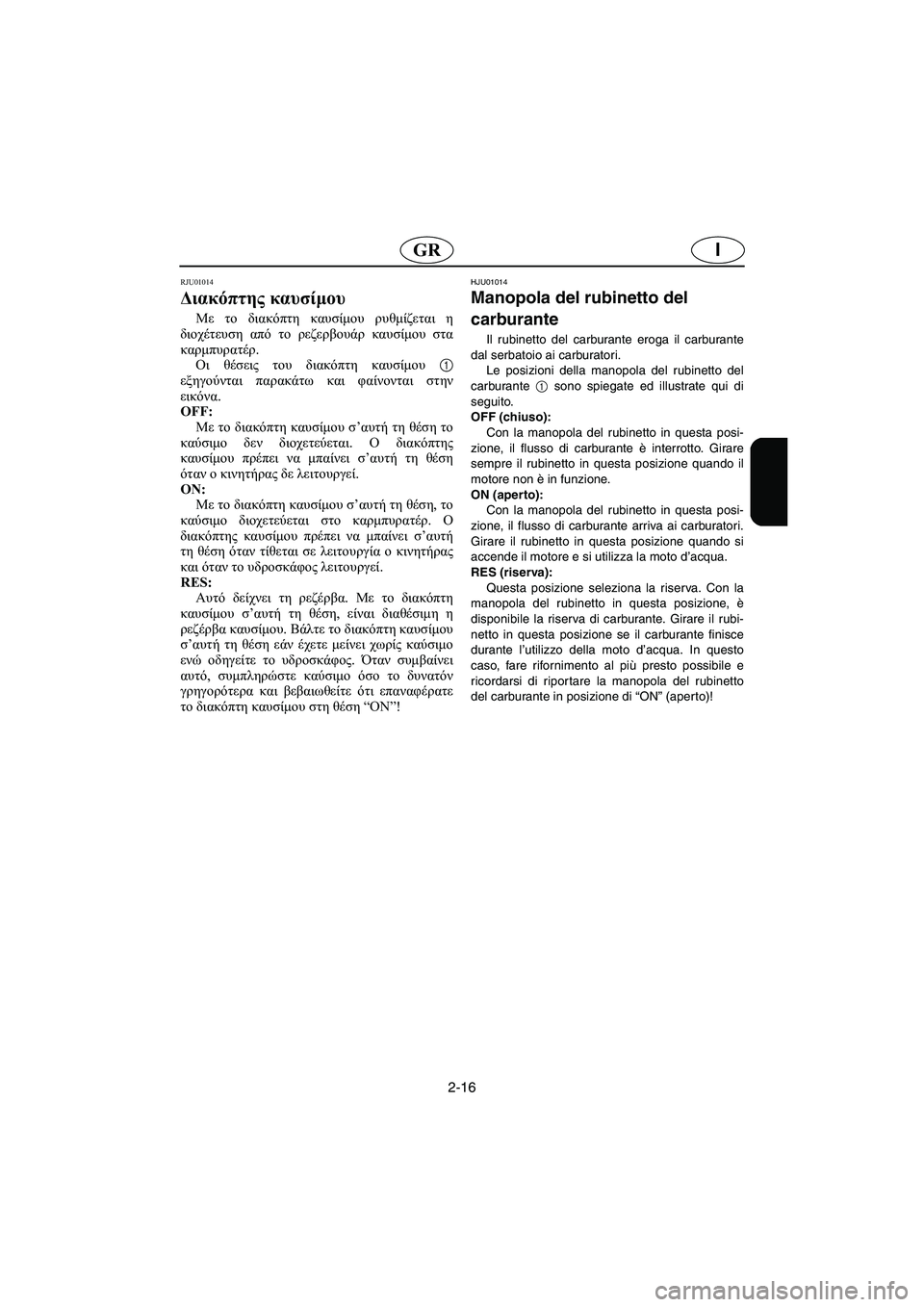

2-16
IGR
RJU01014
Διακόπτης καυσίμου
Με το διακόπτη καυσίμου ρυθμίζεται η
διοχέτευση από το ρεζερβουάρ καυσίμου στα
καρμπυρατέρ.
Οι θέσεις του διακόπτη καυσίμου 1
εξηγούνται παρακάτω και φαίνονται στην
εικόνα.
OFF:
Με το διακόπτη καυσίμου σ’αυτή τη θέση το
καύσιμο δεν διοχετεύεται. Ο διακόπτης
καυσίμου πρέπει να μπαίνει σ’αυτή τη θέση
όταν ο κινητήρας δε λειτουργεί.
ON:
Με το διακόπτη καυσίμου σ’αυτή τη θέση, το
καύσιμο διοχετεύεται στο καρμπυρατέρ. Ο
διακόπτης καυσίμου πρέπει να μπαίνει σ’αυτή
τη θέση όταν τίθεται σε λειτουργία ο κινητήρας
και όταν το υδροσκάφος λειτουργεί.
RES:
Αυτό δείχνει τη ρεζέρβα. Με το διακόπτη
καυσίμου σ’αυτή τη θέση, είναι διαθέσιμη η
ρεζέρβα καυσίμου. Βάλτε το διακόπτη καυσίμου
σ’αυτή τη θέση εάν έχετε μείνει χωρίς καύσιμο
ενώ οδηγείτε το υδροσκάφος. Όταν συμβαίνει
αυτό, συμπληρώστε καύσιμο όσο το δυνατόν
γρηγορότερα και βεβαιωθείτε ότι επαναφέρατε
το διακόπτη καυσίμου στη θέση “ON”!
HJU01014
Manopola del rubinetto del
carburante
Il rubinetto del carburante eroga il carburante
dal serbatoio ai carburatori.
Le posizioni della manopola del rubinetto del
carburante
1 sono spiegate ed illustrate qui di
seguito.
OFF (chiuso):
Con la manopola del rubinetto in questa posi-
zione, il flusso di carburante è interrotto. Girare
sempre il rubinetto in questa posizione quando il
motore non è in funzione.
ON (aperto):
Con la manopola del rubinetto in questa posi-
zione, il flusso di carburante arriva ai carburatori.
Girare il rubinetto in questa posizione quando si
accende il motore e si utilizza la moto d’acqua.
RES (riserva):
Questa posizione seleziona la riserva. Con la
manopola del rubinetto in questa posizione, è
disponibile la riserva di carburante. Girare il rubi-
netto in questa posizione se il carburante finisce
durante l’utilizzo della moto d’acqua. In questo
caso, fare rifornimento al più presto possibile e
ricordarsi di riportare la manopola del rubinetto
del carburante in posizione di “ON” (aper to)!
UF0M84B0.book Page 16 Tuesday, August 6, 2002 3:41 PM

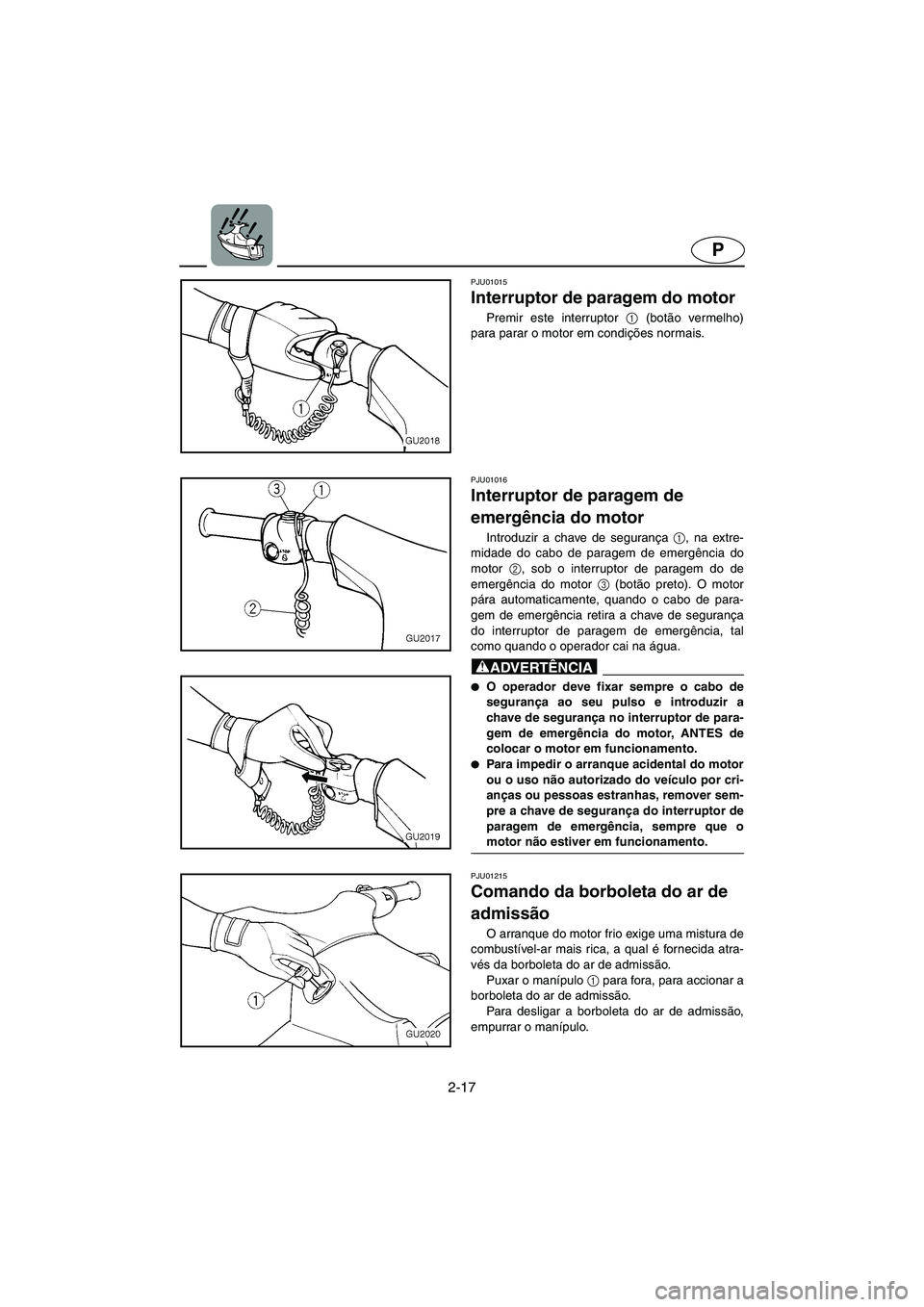

2-17
P
PJU01015
Interruptor de paragem do motor
Premir este interruptor 1
(botão vermelho)
para parar o motor em condições normais.
PJU01016
Interruptor de paragem de
emergência do motor
Introduzir a chave de segurança 1
, na extre-
midade do cabo de paragem de emergência do
motor 2
, sob o interruptor de paragem do de
emergência do motor 3
(botão preto). O motor
pára automaticamente, quando o cabo de para-
gem de emergência retira a chave de segurança
do interruptor de paragem de emergência, tal
como quando o operador cai na água.
@
O operador deve fixar sempre o cabo de
segurança ao seu pulso e introduzir a
chave de segurança no interruptor de para-
gem de emergência do motor, ANTES de
colocar o motor em funcionamento.

Para impedir o arranque acidental do motor
ou o uso não autorizado do veículo por cri-
anças ou pessoas estranhas, remover sem-
pre a chave de segurança do interruptor de
paragem de emergência, sempre que o
motor não estiver em funcionamento.
@
PJU01215
Comando da borboleta do ar de
admissão
O arranque do motor frio exige uma mistura de
combustível-ar mais rica, a qual é fornecida atra-
vés da borboleta do ar de admissão.
Puxar o manípulo 1
para fora, para accionar a
borboleta do ar de admissão.
Para desligar a borboleta do ar de admissão,
empurrar o manípulo.
UF0M84B0.book Page 17 Tuesday, August 6, 2002 3:41 PM
