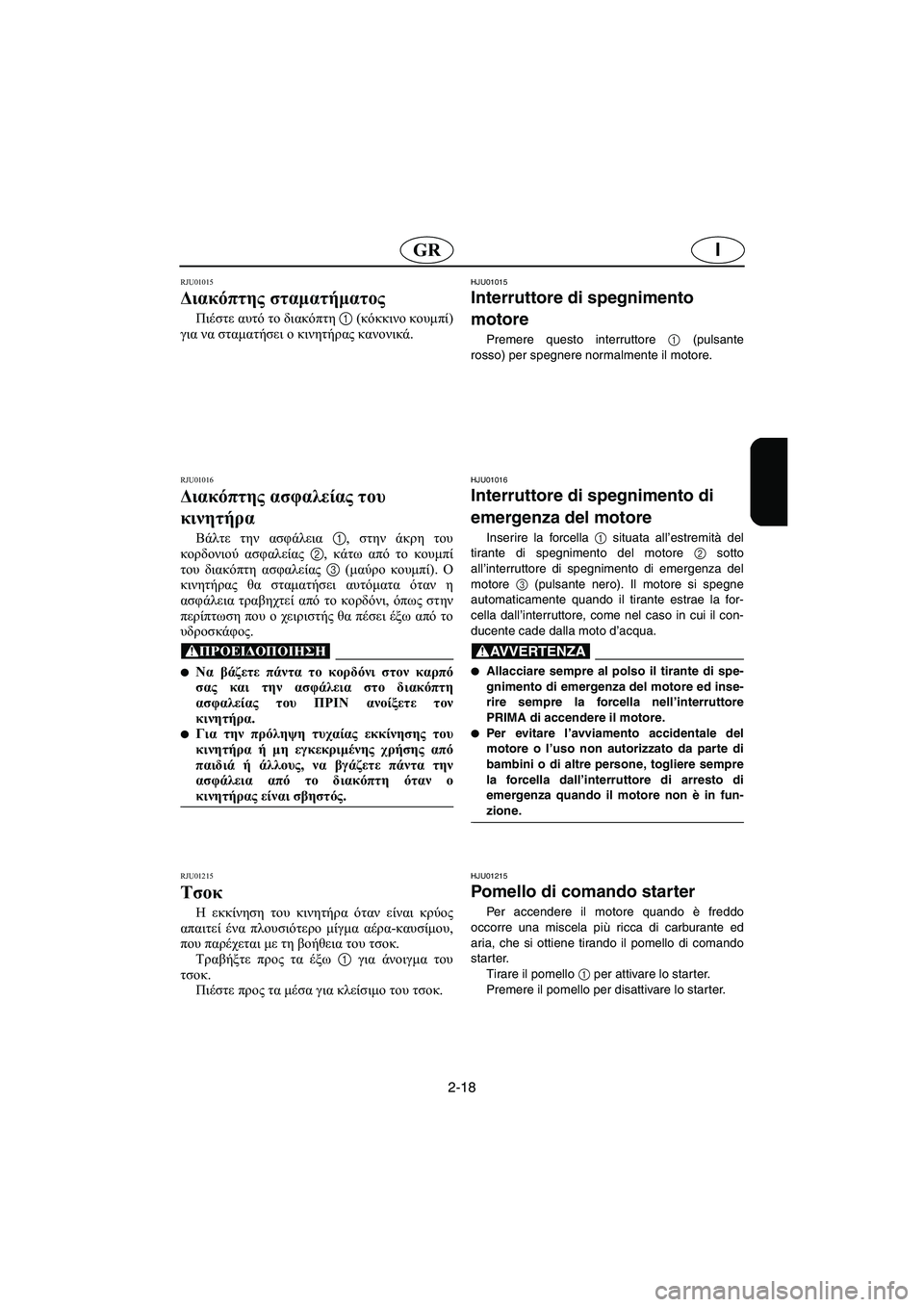

Διακόπτης σταματήματος
Πιέστε αυτό το διακόπτη 1 (κόκκινο κουμπί)
για να σταματήσει ο κινητήρας κανονικά.
RJU01016
Διακόπτης ασφαλείας του
κινητήρα
Βάλτε την ασφάλεια 1, στην άκρη του
κορδονιού ασφαλείας 2, κάτω από το κουμπί
του διακόπτη ασφαλείας 3 (μαύρο κουμπί). Ο
κινητήρας θα σταματήσει αυτόματα όταν η
ασφάλεια τραβηχτεί από το κορδόνι, όπως στην
περίπτωση που ο χειριστής θα πέσει έξω από το
υδροσκάφος.
@
Να βάζετε πάντα το κορδόνι στον καρπό
σας και την ασφάλεια στο διακόπτη
ασφαλείας του ΠΡΙΝ ανοίξετε τον
κινητήρα.

Για την πρόληψη τυχαίας εκκίνησης του
κινητήρα ή μη εγκεκριμένης χρήσης από
παιδιά ή άλλους, να βγάζετε πάντα την
ασφάλεια από το διακόπτη όταν ο
κινητήρας είναι σβηστός.
@
RJU01215
Τσοκ
Η εκκίνηση του κινητήρα όταν είναι κρύος
απαιτεί ένα πλουσιότερο μίγμα αέρα-καυσίμου,
που παρέχεται με τη βοήθεια του τσοκ.
Τραβήξτε προς τα έξω 1 για άνοιγμα του
τσοκ.
Πιέστε προς τα μέσα για κλείσιμο του τσοκ.
HJU01015
Interruttore di spegnimento
motore
Premere questo interruttore
1 (pulsante
rosso) per spegnere normalmente il motore.
HJU01016
Interruttore di spegnimento di
emergenza del motore
Inserire la forcella 1 situata all’estremità del
tirante di spegnimento del motore 2 sotto
all’interruttore di spegnimento di emergenza del
motore 3 (pulsante nero). Il motore si spegne
automaticamente quando il tirante estrae la for-
cella dall’interruttore, come nel caso in cui il con-
ducente cade dalla moto d’acqua.
@
Allacciare sempre al polso il tirante di spe-
gnimento di emergenza del motore ed inse-
rire sempre la forcella nell’interruttore
PRIMA di accendere il motore.

Per evitare l’avviamento accidentale del
motore o l’uso non autorizzato da parte di
bambini o di altre persone, togliere sempre
la forcella dall’interruttore di arresto di
emergenza quando il motore non è in fun-
zione.
@
HJU01215
Pomello di comando starter
Per accendere il motore quando è freddo
occorre una miscela più ricca di carburante ed
aria, che si ottiene tirando il pomello di comando
starter.
Tirare il pomello 1 per attivare lo starter.
Premere il pomello per disattivare lo starter.
UF0M84B0.book Page 18 Tuesday, August 6, 2002 3:41 PM

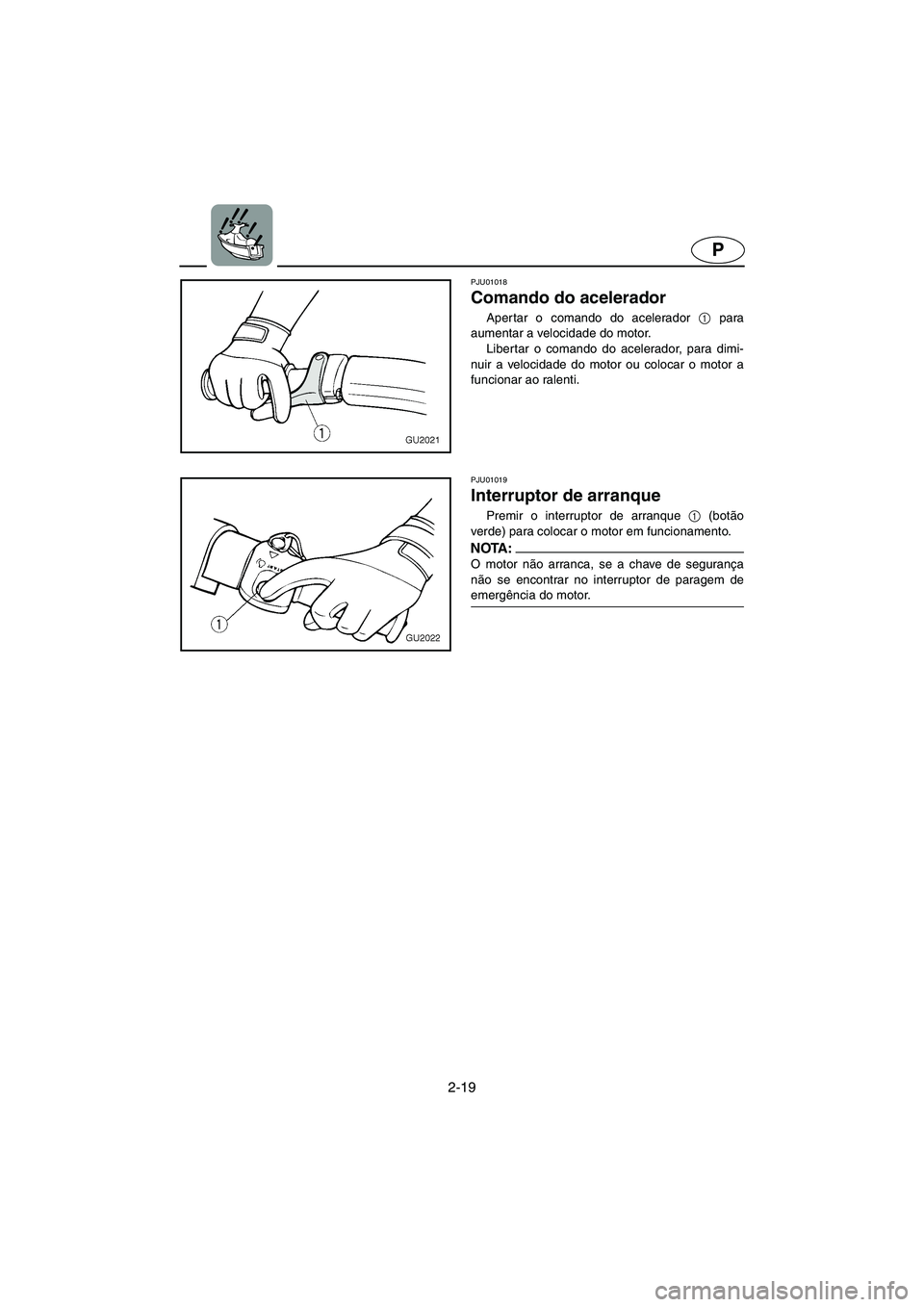

2-19
P
PJU01018
Comando do acelerador
Aper tar o comando do acelerador 1
para
aumentar a velocidade do motor.
Libertar o comando do acelerador, para dimi-
nuir a velocidade do motor ou colocar o motor a
funcionar ao ralenti.
PJU01019
Interruptor de arranque
Premir o interruptor de arranque 1
(botão
verde) para colocar o motor em funcionamento.
NOTA :@ O motor não arranca, se a chave de segurança
não se encontrar no interruptor de paragem de
emergência do motor.
@
UF0M84B0.book Page 19 Tuesday, August 6, 2002 3:41 PM

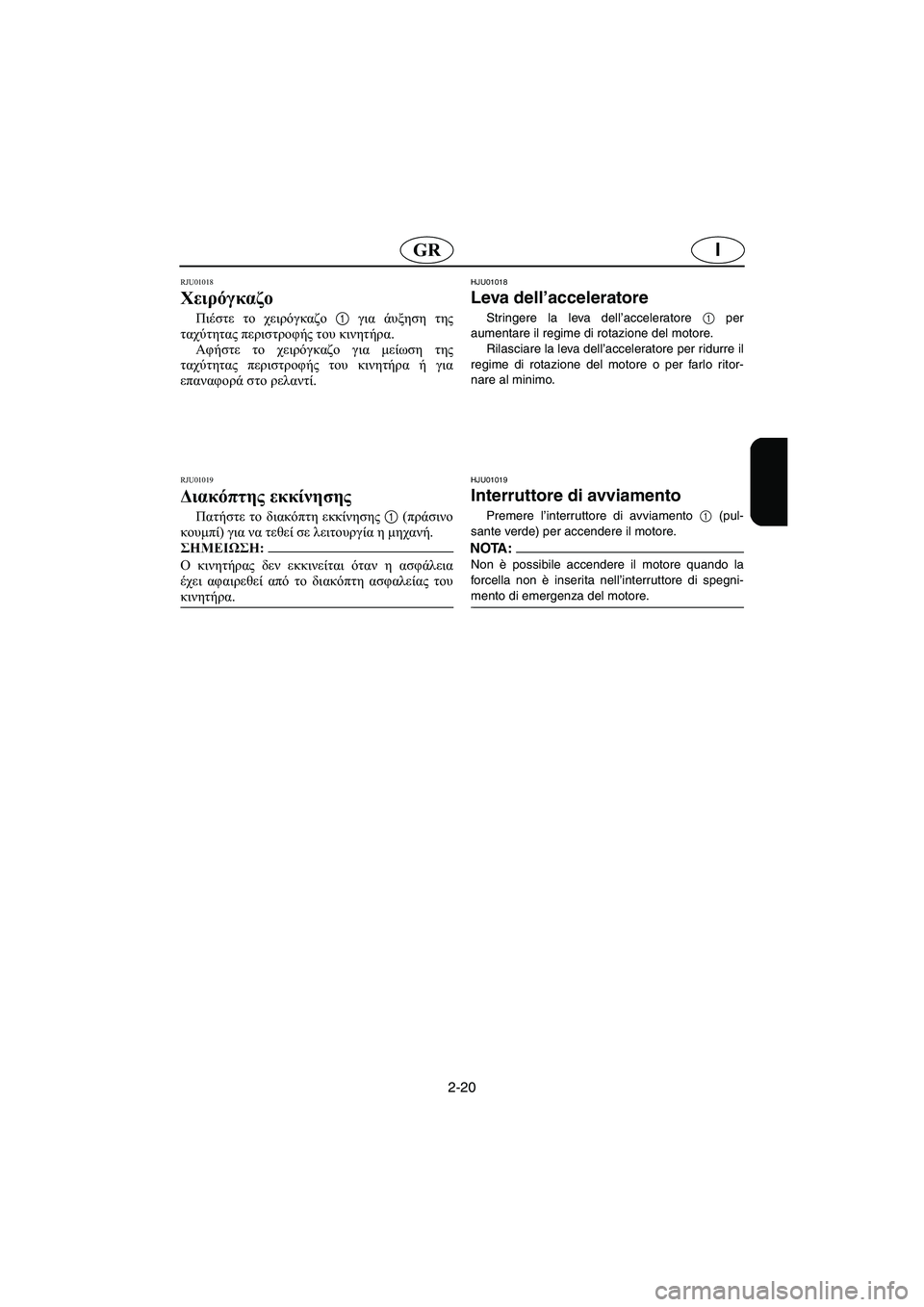

2-20
IGR
RJU01018
Χειρόγκαζο
Πιέστε το χειρόγκαζο 1 για άυξηση της
ταχύτητας περιστροφής του κινητήρα.
Αφήστε το χειρόγκαζο για μείωση της
ταχύτητας περιστροφής του κινητήρα ή για
επαναφορά στο ρελαντί.
RJU01019
Διακόπτης εκκίνησης
Πατήστε το διακόπτη εκκίνησης 1 (πράσινο
κουμπί) για να τεθεί σε λειτουργία η μηχανή.
@ Ο κινητήρας δεν εκκινείται όταν η ασφάλεια
έχει αφαιρεθεί από το διακόπτη ασφαλείας του
κινητήρα.
@
HJU01018
Leva dell’acceleratore
Stringere la leva dell’acceleratore
1 per
aumentare il regime di rotazione del motore.
Rilasciare la leva dell’acceleratore per ridurre il
regime di rotazione del motore o per farlo ritor-
nare al minimo.
HJU01019
Interruttore di avviamento
Premere l’interruttore di avviamento 1 (pul-
sante verde) per accendere il motore.
NOTA:@ Non è possibile accendere il motore quando la
forcella non è inserita nell’interruttore di spegni-
mento di emergenza del motore.
@
UF0M84B0.book Page 20 Tuesday, August 6, 2002 3:41 PM

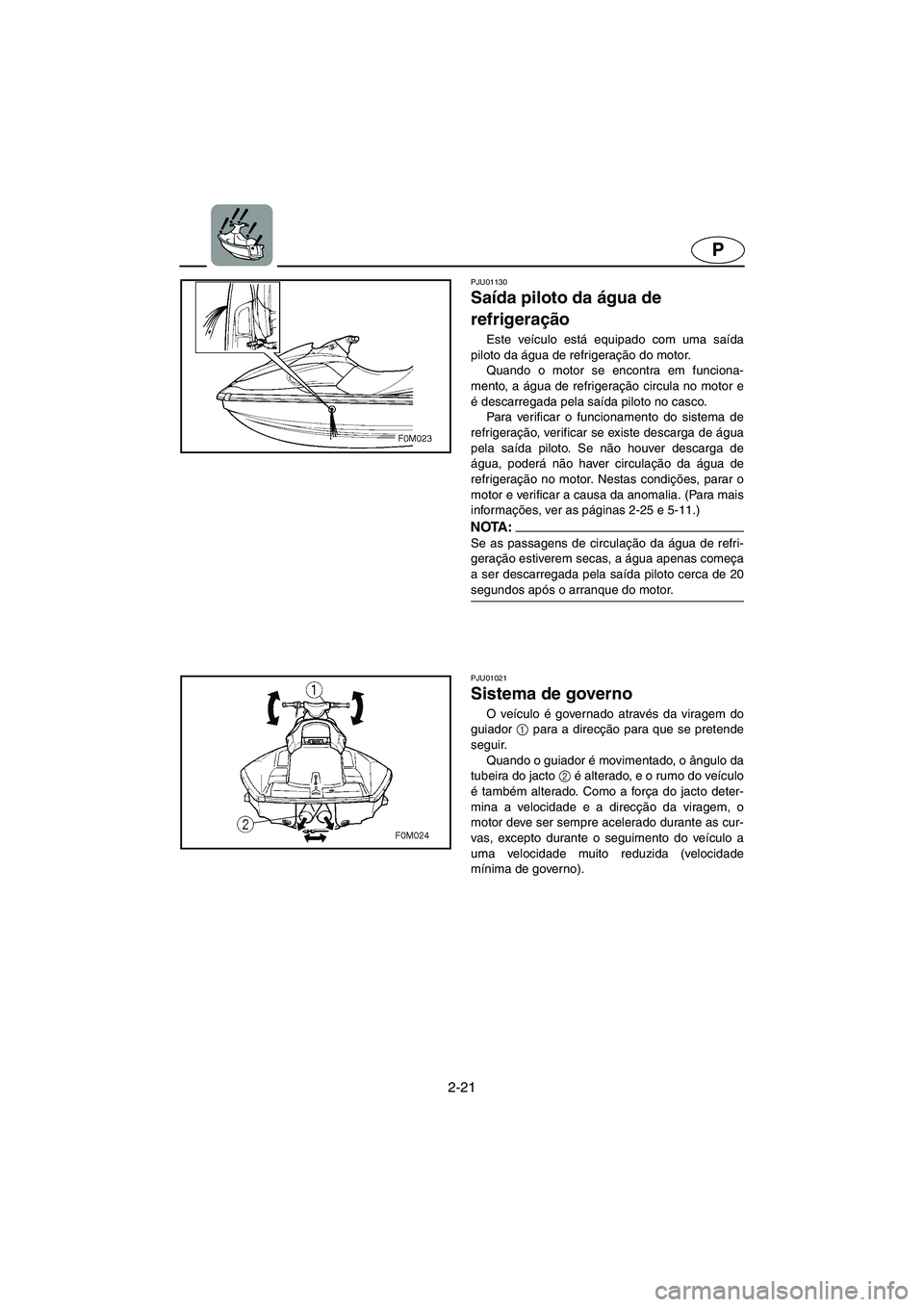

2-21
P
PJU01130
Saída piloto da água de
refrigeração
Este veículo está equipado com uma saída
piloto da água de refrigeração do motor.
Quando o motor se encontra em funciona-
mento, a água de refrigeração circula no motor e
é descarregada pela saída piloto no casco.
Para verificar o funcionamento do sistema de
refrigeração, verificar se existe descarga de água
pela saída piloto. Se não houver descarga de
água, poderá não haver circulação da água de
refrigeração no motor. Nestas condições, parar o
motor e verificar a causa da anomalia. (Para mais
informações, ver as páginas 2-25 e 5-11.)
NOTA :@ Se as passagens de circulação da água de refri-
geração estiverem secas, a água apenas começa
a ser descarregada pela saída piloto cerca de 20
segundos após o arranque do motor.
@
PJU01021
Sistema de governo
O veículo é governado através da viragem do
guiador 1
para a direcção para que se pretende
seguir.
Quando o guiador é movimentado, o ângulo da
tubeira do jacto 2
é alterado, e o rumo do veículo
é também alterado. Como a força do jacto deter-
mina a velocidade e a direcção da viragem, o
motor deve ser sempre acelerado durante as cur-
vas, excepto durante o seguimento do veículo a
uma velocidade muito reduzida (velocidade
mínima de governo).
UF0M84B0.book Page 21 Tuesday, August 6, 2002 3:41 PM

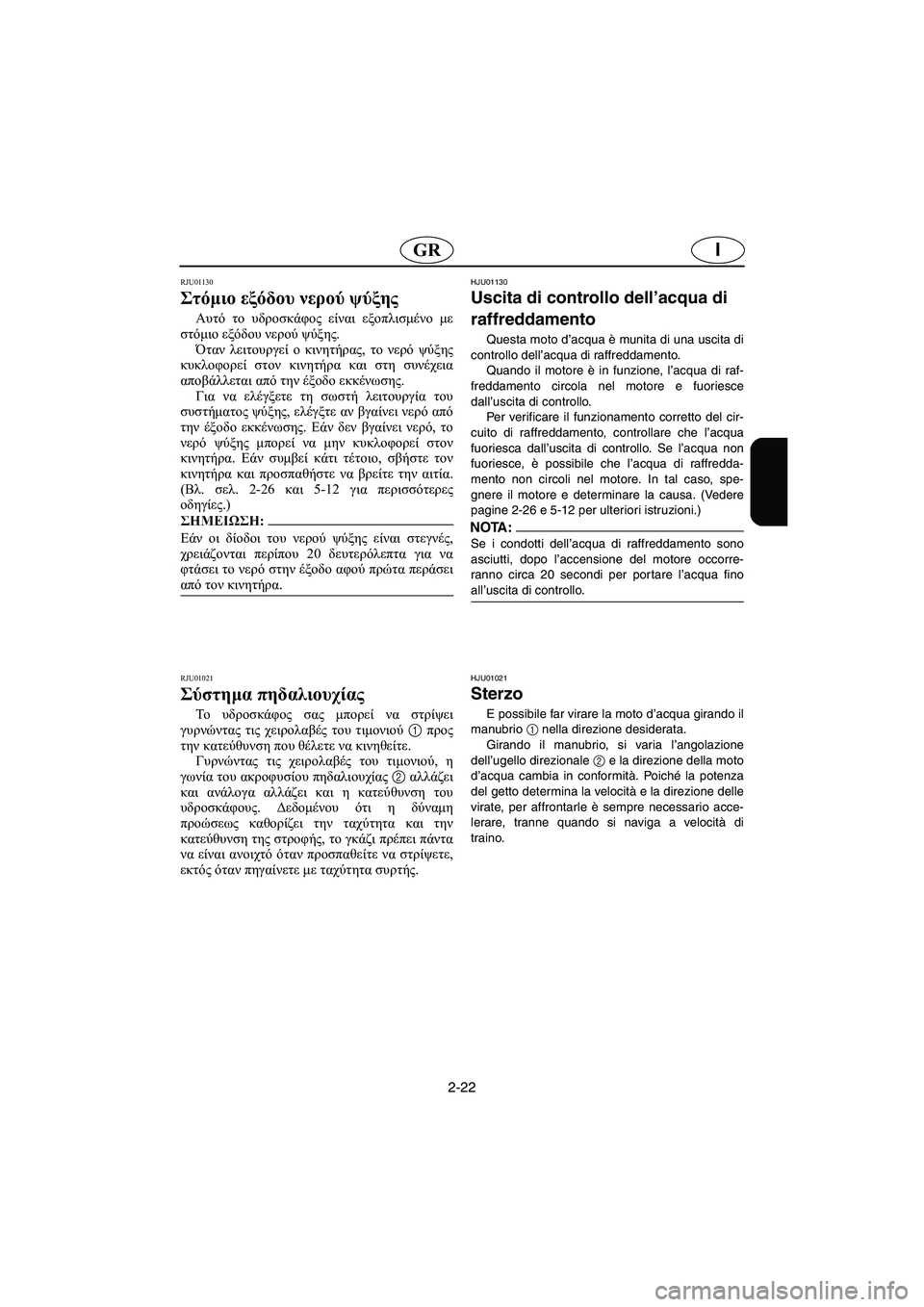

2-22
IGR
RJU01130
Στόμιο εξόδου νερού ψύξης
Αυτό το υδροσκάφος είναι εξοπλισμένο με
στόμιο εξόδου νερού ψύξης.
Όταν λειτουργεί ο κινητήρας, το νερό ψύξης
κυκλοφορεί στον κινητήρα και στη συνέχεια
αποβάλλεται από την έξοδο εκκένωσης.
Για να ελέγξετε τη σωστή λειτουργία του
συστήματος ψύξης, ελέγξτε αν βγαίνει νερό από
την έξοδο εκκένωσης. Εάν δεν βγαίνει νερό, το
νερό ψύξης μπορεί να μην κυκλοφορεί στον
κινητήρα. Εάν συμβεί κάτι τέτοιο, σβήστε τον
κινητήρα και προσπαθήστε να βρείτε την αιτία.
(Βλ. σελ. 2-26 και 5-12 για περισσότερες
οδηγίες.)
@ Εάν οι δίοδοι του νερού ψύξης είναι στεγνές,
χρειάζονται περίπου 20 δευτερόλεπτα για να
φτάσει το νερό στην έξοδο αφού πρώτα περάσει
από τον κινητήρα.
@
RJU01021
Σύστημα πηδαλιουχίας
To υδροσκάφος σας μπορεί να στρίψει
γυρνώντας τις χειρολαβές του τιμονιού 1 προς
την κατεύθυνση που θέλετε να κινηθείτε.
Γυρνώντας τις χειρολαβές του τιμονιού, η
γωνία του ακροφυσίου πηδαλιουχίας 2 αλλάζει
και ανάλογα αλλάζει και η κατεύθυνση του
υδροσκάφους. Δεδομένου ότι η δύναμη
προώσεως καθορίζει την ταχύτητα και την
κατεύθυνση της στροφής, το γκάζι πρέπει πάντα
να είναι ανοιχτό όταν προσπαθείτε να στρίψετε,
εκτός όταν πηγαίνετε με ταχύτητα συρτής.
HJU01130
Uscita di controllo dell’acqua di
raffreddamento
Questa moto d’acqua è munita di una uscita di
controllo dell’acqua di raffreddamento.
Quando il motore è in funzione, l’acqua di raf-
freddamento circola nel motore e fuoriesce
dall’uscita di controllo.
Per verificare il funzionamento corretto del cir-
cuito di raffreddamento, controllare che l’acqua
fuoriesca dall’uscita di controllo. Se l’acqua non
fuoriesce, è possibile che l’acqua di raffredda-
mento non circoli nel motore. In tal caso, spe-
gnere il motore e determinare la causa. (Vedere
pagine 2-26 e 5-12 per ulteriori istruzioni.)
NOTA:@ Se i condotti dell’acqua di raffreddamento sono
asciutti, dopo l’accensione del motore occorre-
ranno circa 20 secondi per portare l’acqua fino
all’uscita di controllo.
@
HJU01021
Sterzo
E possibile far virare la moto d’acqua girando il
manubrio
1 nella direzione desiderata.
Girando il manubrio, si varia l’angolazione
dell’ugello direzionale 2 e la direzione della moto
d’acqua cambia in conformità. Poiché la potenza
del getto determina la velocità e la direzione delle
virate, per affrontarle è sempre necessario acce-
lerare, tranne quando si naviga a velocità di
traino.
UF0M84B0.book Page 22 Tuesday, August 6, 2002 3:41 PM

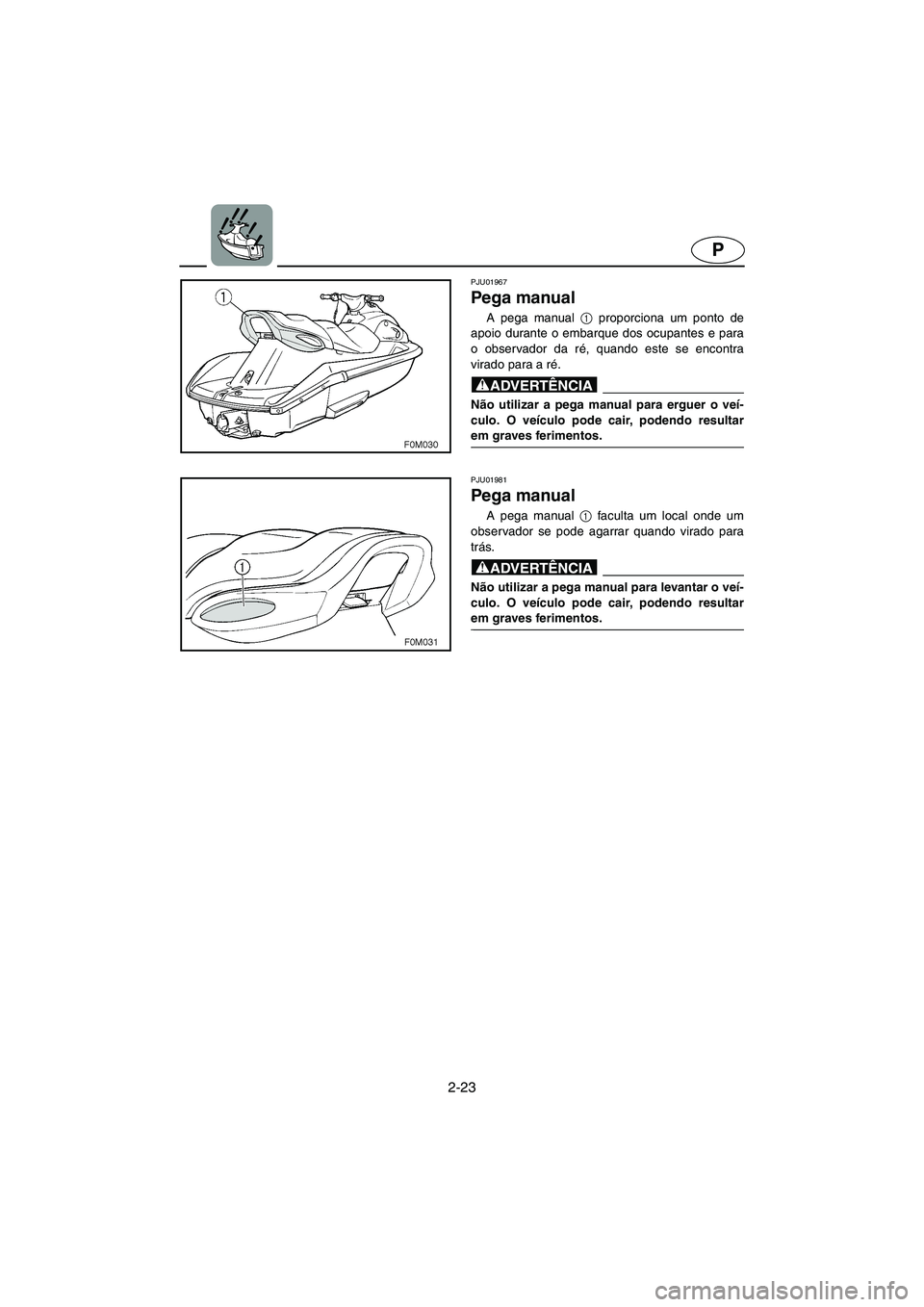

2-23
P
PJU01967
Pega manual
A pega manual 1
proporciona um ponto de
apoio durante o embarque dos ocupantes e para
o observador da ré, quando este se encontra
virado para a ré.
@ Não utilizar a pega manual para erguer o veí-
culo. O veículo pode cair, podendo resultar
em graves ferimentos.
@
PJU01981
Pega manual
A pega manual 1
faculta um local onde um
observador se pode agarrar quando virado para
trás.
@ Não utilizar a pega manual para levantar o veí-
culo. O veículo pode cair, podendo resultar
em graves ferimentos.
@
UF0M84B0.book Page 23 Tuesday, August 6, 2002 3:41 PM

2-24
IGR
RJU01967

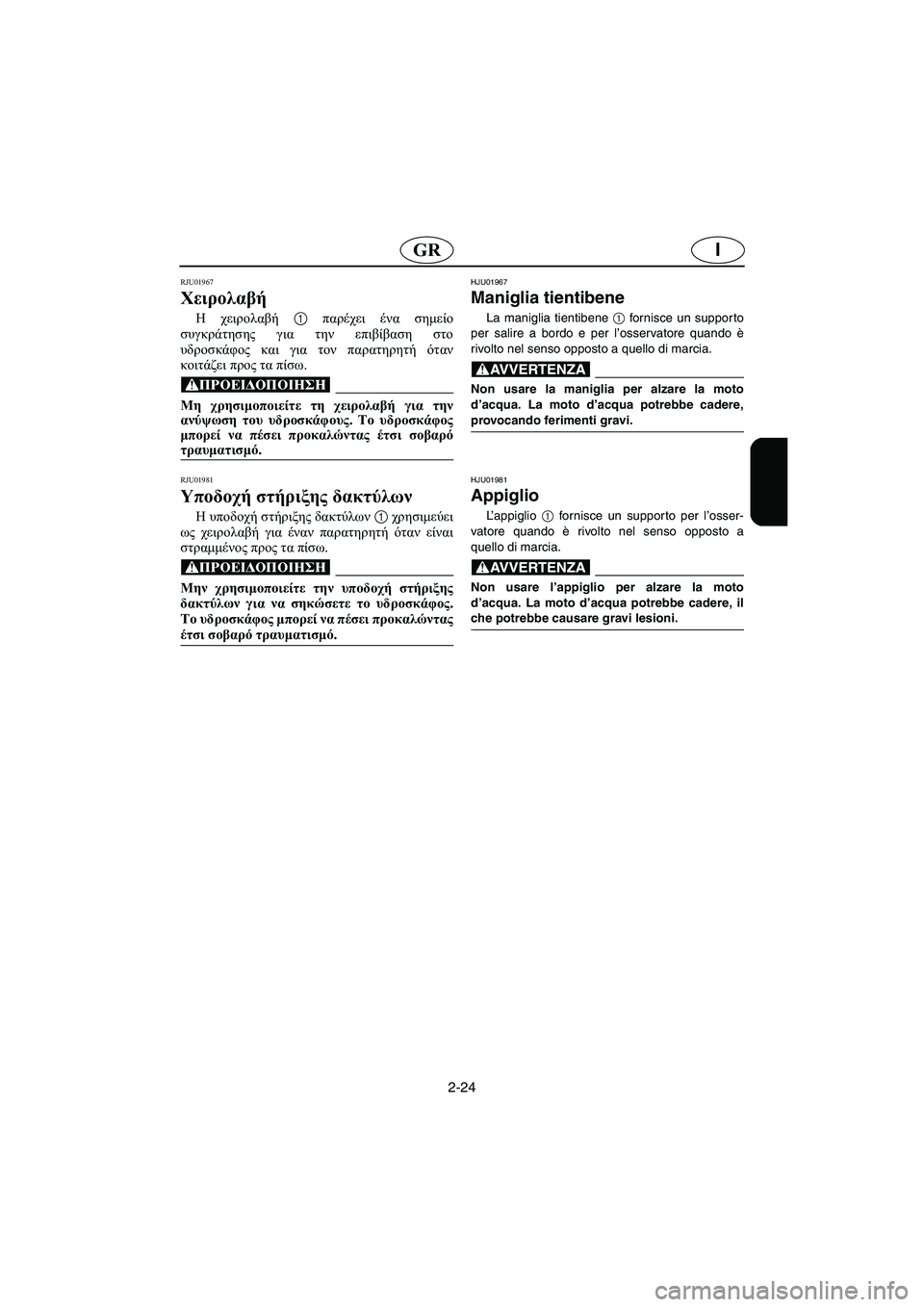

Χειρολαβή
H χειρολαβή 1 παρέχει ένα σημείο
συγκράτησης για την επιβίβαση στο
υδροσκάφος και για τον παρατηρητή όταν
κοιτάζει προς τα πίσω.
@ Μη χρησιμοποιείτε τη χειρολαβή για την
ανύψωση του υδροσκάφους. Το υδροσκάφος
μπορεί να πέσει προκαλώντας έτσι σοβαρό
τραυματισμό.
@
RJU01981
Υποδοχή στήριξης δακτύλων
Η υποδοχή στήριξης δακτύλων 1 χρησιμεύει
ως χειρολαβή για έναν παρατηρητή όταν είναι
στραμμένος προς τα πίσω.
@ Μην χρησιμοποιείτε την υποδοχή στήριξης
δακτύλων για να σηκώσετε το υδροσκάφος.
Το υδροσκάφος μπορεί να πέσει προκαλώντας
έτσι σοβαρό τραυματισμό.
@
HJU01967
Maniglia tientibene
La maniglia tientibene
1 fornisce un supporto
per salire a bordo e per l’osservatore quando è
rivolto nel senso opposto a quello di marcia.
@ Non usare la maniglia per alzare la moto
d’acqua. La moto d’acqua potrebbe cadere,
provocando ferimenti gravi.
@
HJU01981
Appiglio
L’appiglio 1 fornisce un supporto per l’osser-
vatore quando è rivolto nel senso opposto a
quello di marcia.
@ Non usare l’appiglio per alzare la moto
d’acqua. La moto d’acqua potrebbe cadere, il
che potrebbe causare gravi lesioni.
@
UF0M84B0.book Page 24 Tuesday, August 6, 2002 3:41 PM

2-25
P
PJU01131

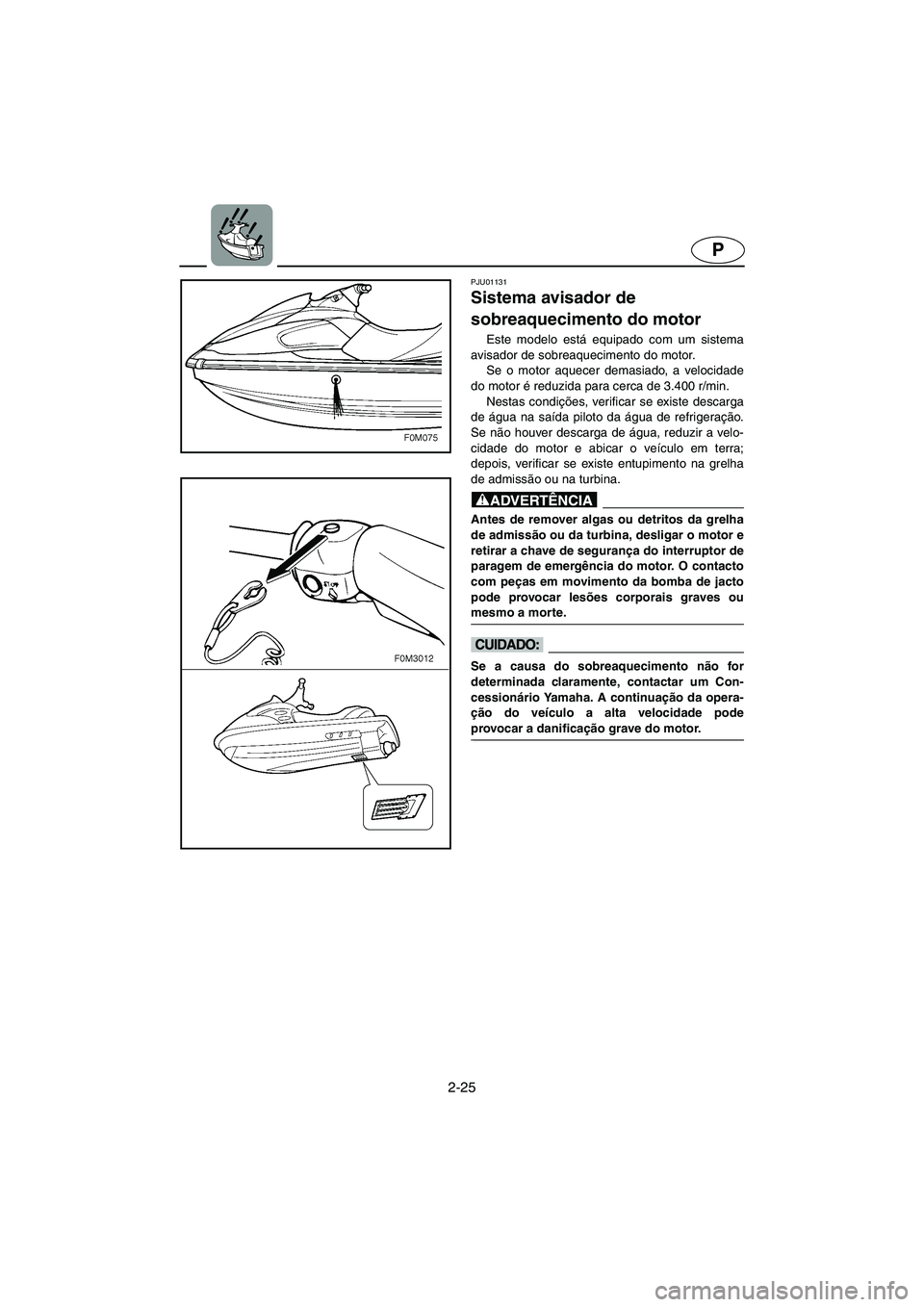

Sistema avisador de
sobreaquecimento do motor
Este modelo está equipado com um sistema
avisador de sobreaquecimento do motor.
Se o motor aquecer demasiado, a velocidade
do motor é reduzida para cerca de 3.400 r/min.
Nestas condições, verificar se existe descarga
de água na saída piloto da água de refrigeração.
Se não houver descarga de água, reduzir a velo-
cidade do motor e abicar o veículo em terra;
depois, verificar se existe entupimento na grelha
de admissão ou na turbina.
@ Antes de remover algas ou detritos da grelha
de admissão ou da turbina, desligar o motor e
retirar a chave de segurança do interruptor de
paragem de emergência do motor. O contacto
com peças em movimento da bomba de jacto
pode provocar lesões corporais graves ou
mesmo a morte.
@
@ Se a causa do sobreaquecimento não for
determinada claramente, contactar um Con-
cessionário Yamaha. A continuação da opera-
ção do veículo a alta velocidade pode
provocar a danificação grave do motor.
@
UF0M84B0.book Page 25 Tuesday, August 6, 2002 3:41 PM

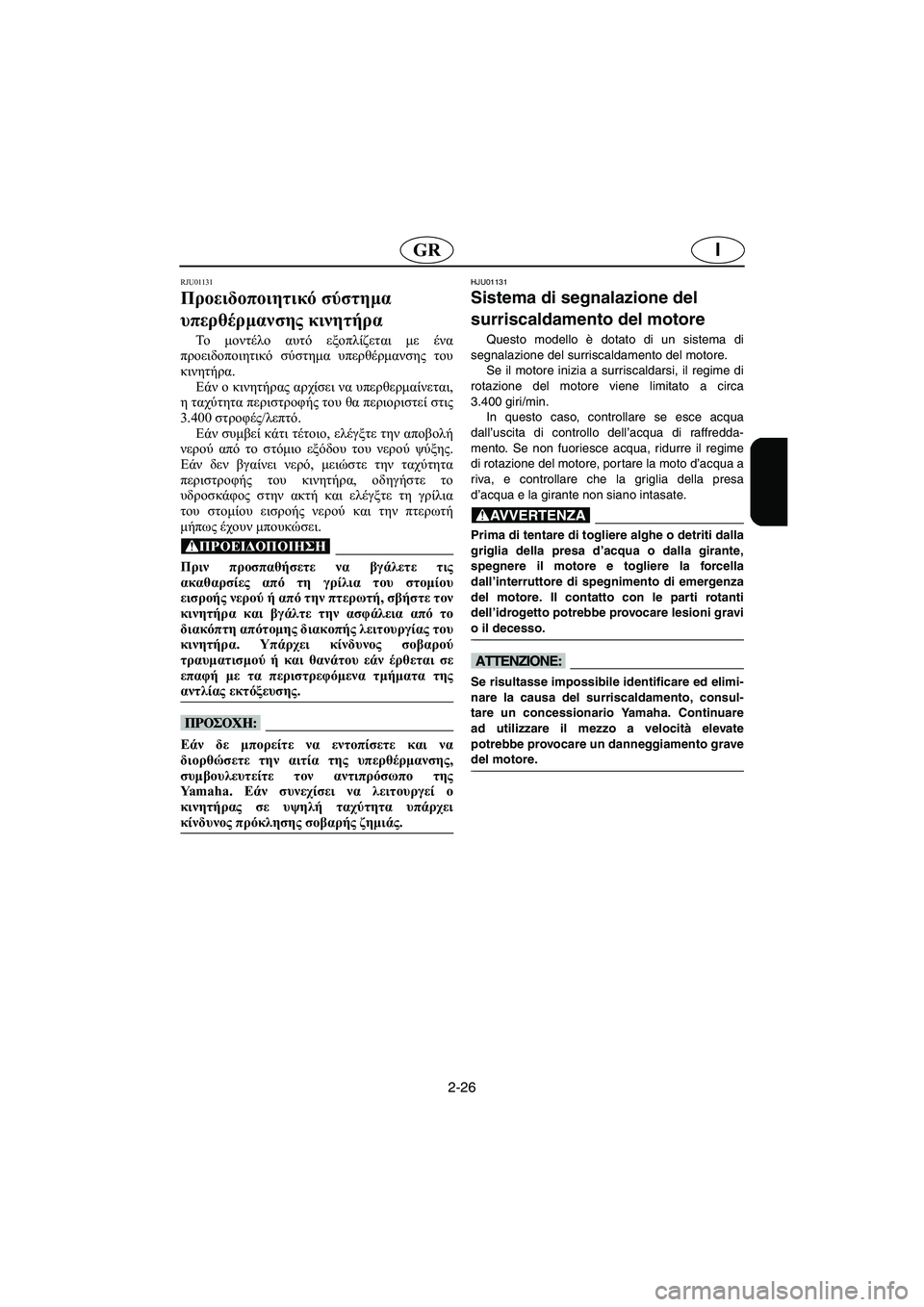

2-26
IGR
RJU01131
Προειδοποιητικό σύστημα
υπερθέρμανσης κινητήρα
To μοντέλο αυτό εξοπλίζεται με ένα
προειδοποιητικό σύστημα υπερθέρμανσης του
κινητήρα.
Εάν ο κινητήρας αρχίσει να υπερθερμαίνεται,
η ταχύτητα περιστροφής του θα περιοριστεί στις
3.400 στροφές/λεπτό.
Εάν συμβεί κάτι τέτοιο, ελέγξτε την αποβολή
νερού από το στόμιο εξόδου του νερού ψύξης.
Εάν δεν βγαίνει νερό, μειώστε την ταχύτητα
περιστροφής του κινητήρα, οδηγήστε το
υδροσκάφος στην ακτή και ελέγξτε τη γρίλια
του στομίου εισροής νερού και την πτερωτή
μήπως έχουν μπουκώσει.
@ Πριν προσπαθήσετε να βγάλετε τις
ακαθαρσίες από τη γρίλια του στομίου
εισροής νερού ή από την πτερωτή, σβήστε τον
κινητήρα και βγάλτε την ασφάλεια από το
διακόπτη απότομης διακοπής λειτουργίας του
κινητήρα. Υπάρχει κίνδυνος σοβαρού
τραυματισμού ή και θανάτου εάν έρθεται σε
επαφή με τα περιστρεφόμενα τμήματα της
αντλίας εκτόξευσης.
@
@ Εάν δε μπορείτε να εντοπίσετε και να
διορθώσετε την αιτία της υπερθέρμανσης,
συμβουλευτείτε τον αντιπρόσωπο της
Ya m a h a . Εάν συνεχίσει να λειτουργεί ο
κινητήρας σε υψηλή ταχύτητα υπάρχει
κίνδυνος πρόκλησης σοβαρής ζημιάς.
@
HJU01131
Sistema di segnalazione del
surriscaldamento del motore
Questo modello è dotato di un sistema di
segnalazione del surriscaldamento del motore.
Se il motore inizia a surriscaldarsi, il regime di
rotazione del motore viene limitato a circa
3.400 giri/min.
In questo caso, controllare se esce acqua
dall’uscita di controllo dell’acqua di raffredda-
mento. Se non fuoriesce acqua, ridurre il regime
di rotazione del motore, por tare la moto d’acqua a
riva, e controllare che la griglia della presa
d’acqua e la girante non siano intasate.
@ Prima di tentare di togliere alghe o detriti dalla
griglia della presa d’acqua o dalla girante,
spegnere il motore e togliere la forcella
dall’interruttore di spegnimento di emergenza
del motore. Il contatto con le parti rotanti
dell’idrogetto potrebbe provocare lesioni gravi
o il decesso.
@
@ Se risultasse impossibile identificare ed elimi-
nare la causa del surriscaldamento, consul-
tare un concessionario Yamaha. Continuare
ad utilizzare il mezzo a velocità elevate
potrebbe provocare un danneggiamento grave
del motore.
@
UF0M84B0.book Page 26 Tuesday, August 6, 2002 3:41 PM

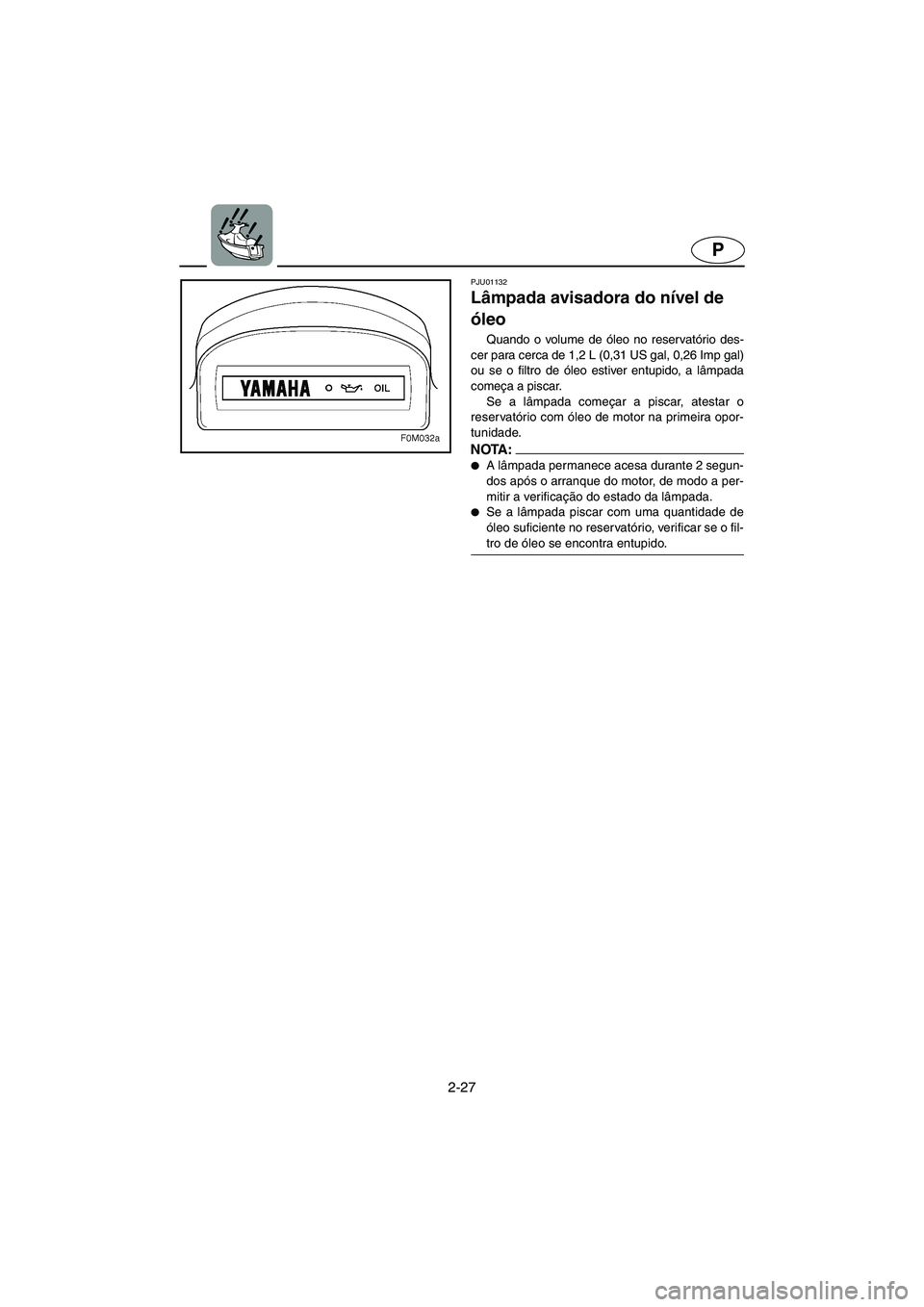

2-27
P
PJU01132
Lâmpada avisadora do nível de
óleo
Quando o volume de óleo no reservatório des-
cer para cerca de 1,2 L (0,31 US gal, 0,26 Imp gal)
ou se o filtro de óleo estiver entupido, a lâmpada
começa a piscar.
Se a lâmpada começar a piscar, atestar o
reservatório com óleo de motor na primeira opor-
tunidade.
NOTA :@
A lâmpada permanece acesa durante 2 segun-
dos após o arranque do motor, de modo a per-
mitir a verificação do estado da lâmpada.

Se a lâmpada piscar com uma quantidade de
óleo suficiente no reservatório, verificar se o fil-
tro de óleo se encontra entupido.
@
UF0M84B0.book Page 27 Tuesday, August 6, 2002 3:41 PM
