YAMAHA XL 800 2001 Manuale duso (in Italian)

2-8
I*5
1

2-9
P
PJU00328
Operação dos comandos e
outros dispositivos de
controlo
PJU00335a
Banco traseiro
Remoção do banco traseiro:
Puxar o trinco do banco traseiro 1
para cima e
puxar depois o banco para o retirar do veículo.
Instalação do banco traseiro:
Introduzir as patilhas situadas na frente do
banco nas calhas do convés e empurrar a par te
traseira do banco até este ficar encaixado e bem
fixado.

2-10
I*5
5-8

0!
1
2!
.
.
0"

0
2 #!
0"
5-8D

1&
1
.

+
.
.
0
2
0
2

2-11
P
PJU00714

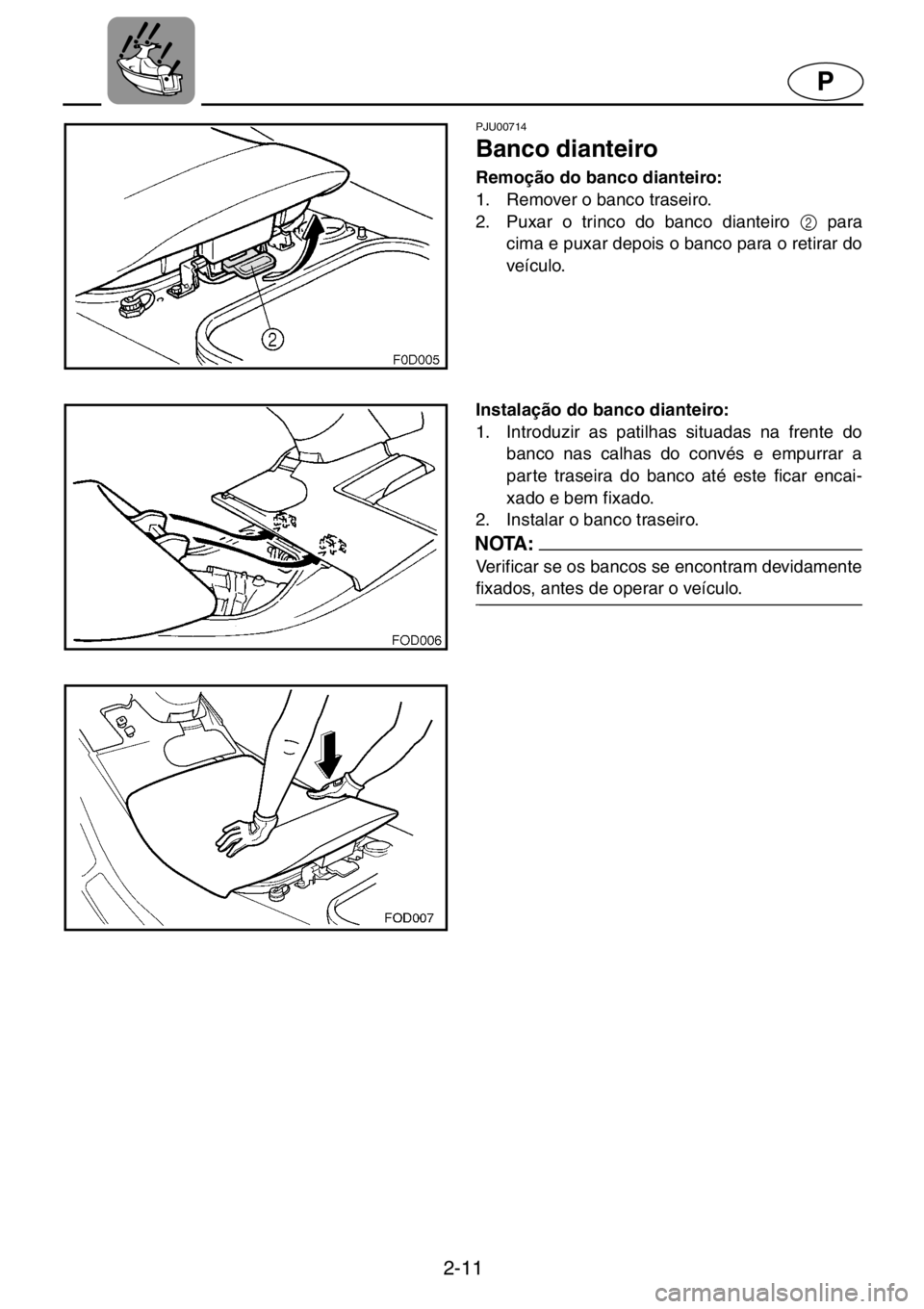

Banco dianteiro
Remoção do banco dianteiro:
1. Remover o banco traseiro.
2. Puxar o trinco do banco dianteiro 2
para
cima e puxar depois o banco para o retirar do
veículo.
Instalação do banco dianteiro:
1. Introduzir as patilhas situadas na frente do
banco nas calhas do convés e empurrar a
parte traseira do banco até este ficar encai-
xado e bem fixado.
2. Instalar o banco traseiro.
NOTA :@Verificar se os bancos se encontram devidamente
fixados, antes de operar o veículo.
@

2-12
I*5
5-8

üŒ!)
1
1
.

+
.
.
0
2
0
2
0

2-13
P
PJU00703

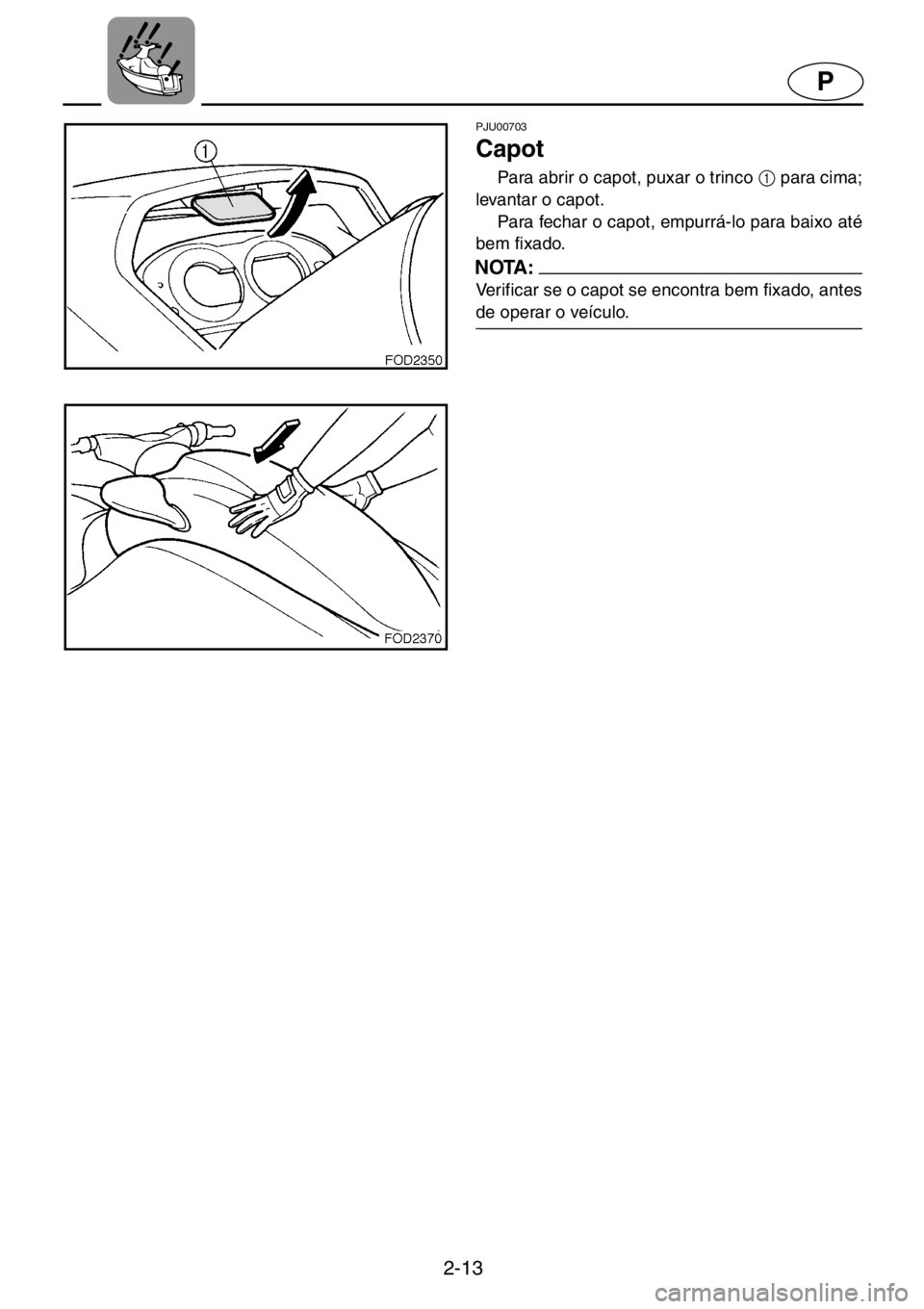

Capot
Para abrir o capot, puxar o trinco 1
para cima;
levantar o capot.
Para fechar o capot, empurrá-lo para baixo até
bem fixado.
NOTA :@ PVerificar se o capot se encontra bem fixado, antes
de operar o veículo.
@

2-14
I*5
5-8

.

2-15
P
PJU00347

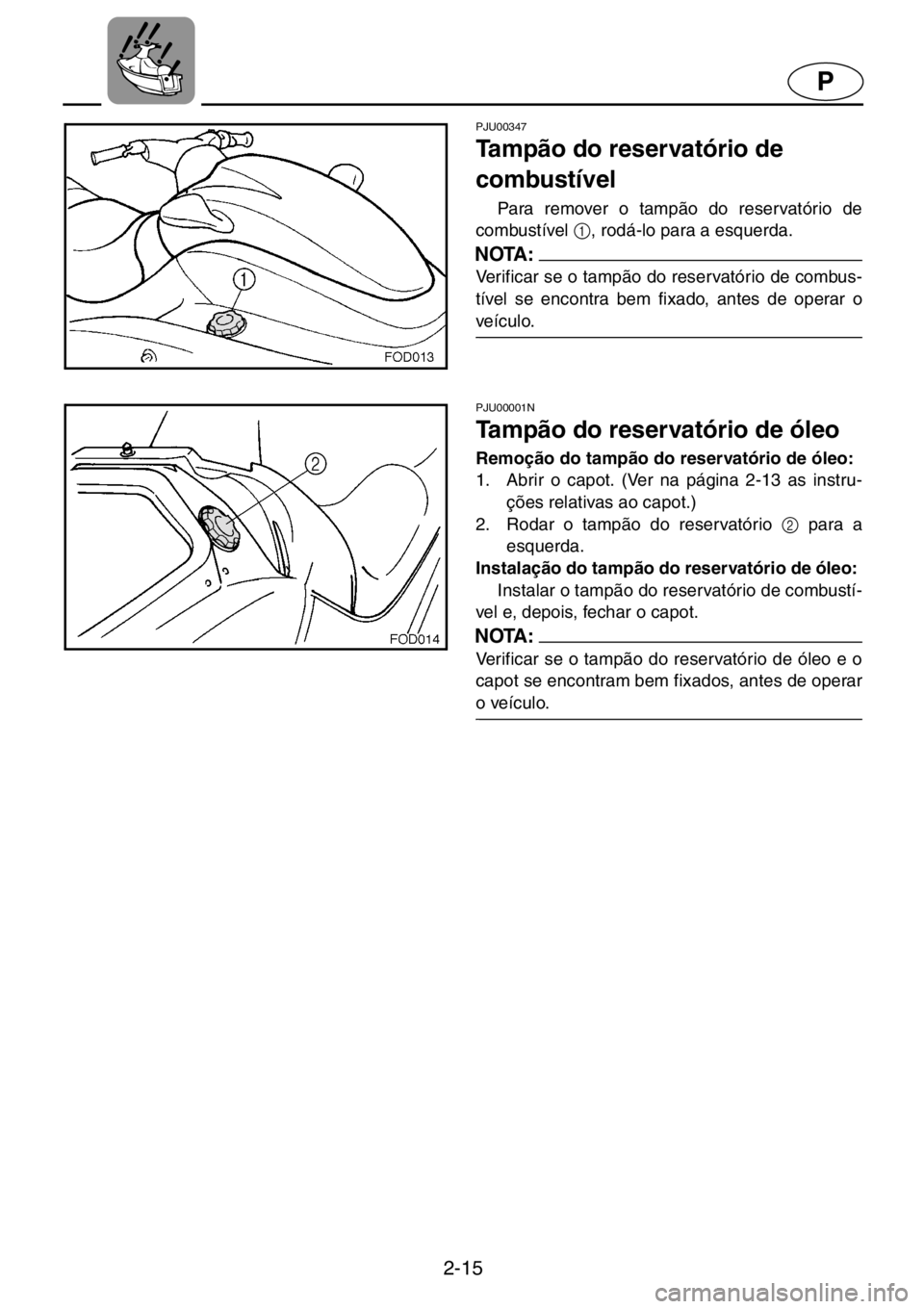

Tampão do reservatório de
combustível
Para remover o tampão do reservatório de
combustível 1
, rodá-lo para a esquerda.
NOTA :@Verificar se o tampão do reservatório de combus-
tível se encontra bem fixado, antes de operar o
veículo.
@
PJU00001N
Tampão do reservatório de óleo
Remoção do tampão do reservatório de óleo:
1. Abrir o capot. (Ver na página 2-13 as instru-
ções relativas ao capot.)
2. Rodar o tampão do reservatório 2
para a
esquerda.
Instalação do tampão do reservatório de óleo:
Instalar o tampão do reservatório de combustí-
vel e, depois, fechar o capot.
NOTA :@Verificar se o tampão do reservatório de óleo e o
capot se encontram bem fixados, antes de operar
o veículo.
@

2-16
I*5
5-8

.Œ
1
2  #
1"

.#
1 #

+
.
.
0
2
0
2
.

2-17
P
PJU00704
Manípulo da válvula de
alimentação de combustível
A válvula de alimentação de combustível per-
mite o abastecimento de combustível do reserva-
tório de combustível para os carburadores.
As posições do manípulo da válvula de alimen-
tação de combustível 1
são as seguintes e
encontram-se indicadas na figura.
OFF:
Com a válvula de alimentação de combustível
nesta posição, não há alimentação de combustí-
vel. Colocar o manípulo da válvula de alimenta-
ção de combustível nesta posição, sempre que o
motor não estiver em funcionamento.
ON:
Com a válvula de alimentação de combustível
nesta posição, existe alimentação de combustível
para os carburadores. Colocar o manípulo da vál-
vula de alimentação de combustível nesta posi-
ção, antes de colocar o motor em funcionamento
e operar o veículo.
RES:
Posição de reserva. Com a válvula de alimen-
tação de combustível nesta posição, a alimenta-
ção de combustível é efectuada a partir da
reserva. Colocar o manípulo da válvula de ali-
mentação de combustível nesta posição, após o
esgotamento do combustível no reservatório.
Nestas circunstâncias, atestar o reservatório na
primeira opor tunidade e colocar novamente o
manípulo da válvula de alimentação de combustí-
vel na posição “ON”!
