YAMAHA XMAX 125 2006 Instructieboekje (in Dutch)

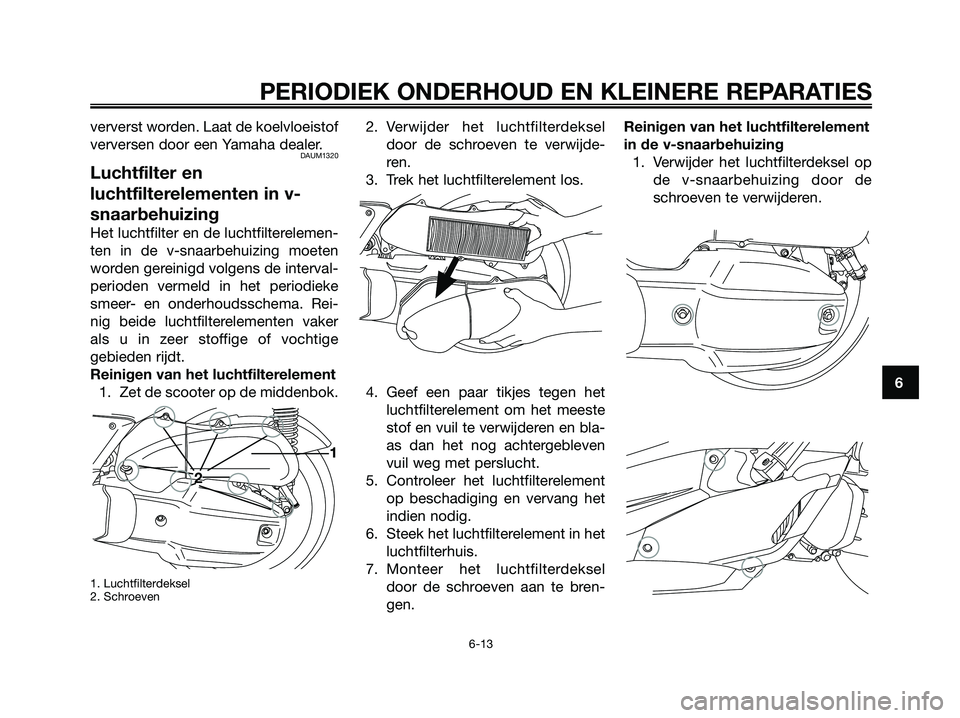

ververst worden. Laat de koelvloeistof
verversen door een Yamaha dealer.
DAUM1320
Luchtfilter en
luchtfilterelementen in v-
snaarbehuizing
Het luchtfilter en de luchtfilterelemen-
ten in de v-snaarbehuizing moeten
worden gereinigd volgens de interval-
perioden vermeld in het periodieke
smeer- en onderhoudsschema. Rei-
nig beide luchtfilterelementen vaker
als u in zeer stoffige of vochtige
gebieden rijdt.
Reinigen van het luchtfilterelement
1. Zet de scooter op de middenbok.
1. Luchtfilterdeksel
2. Schroeven
2. Verwijder het luchtfilterdeksel
door de schroeven te verwijde-
ren.
3. Trek het luchtfilterelement los.
4. Geef een paar tikjes tegen het
luchtfilterelement om het meeste
stof en vuil te verwijderen en bla-
as dan het nog achtergebleven
vuil weg met perslucht.
5. Controleer het luchtfilterelement
op beschadiging en vervang het
indien nodig.
6. Steek het luchtfilterelement in het
luchtfilterhuis.
7. Monteer het luchtfilterdeksel
door de schroeven aan te bren-
gen.Reinigen van het luchtfilterelement
in de v-snaarbehuizing
1. Verwijder het luchtfilterdeksel op
de v-snaarbehuizing door de
schroeven te verwijderen.
1
2
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
1B9-F8199-D1.qxd 11/10/06 07:06 Página 51

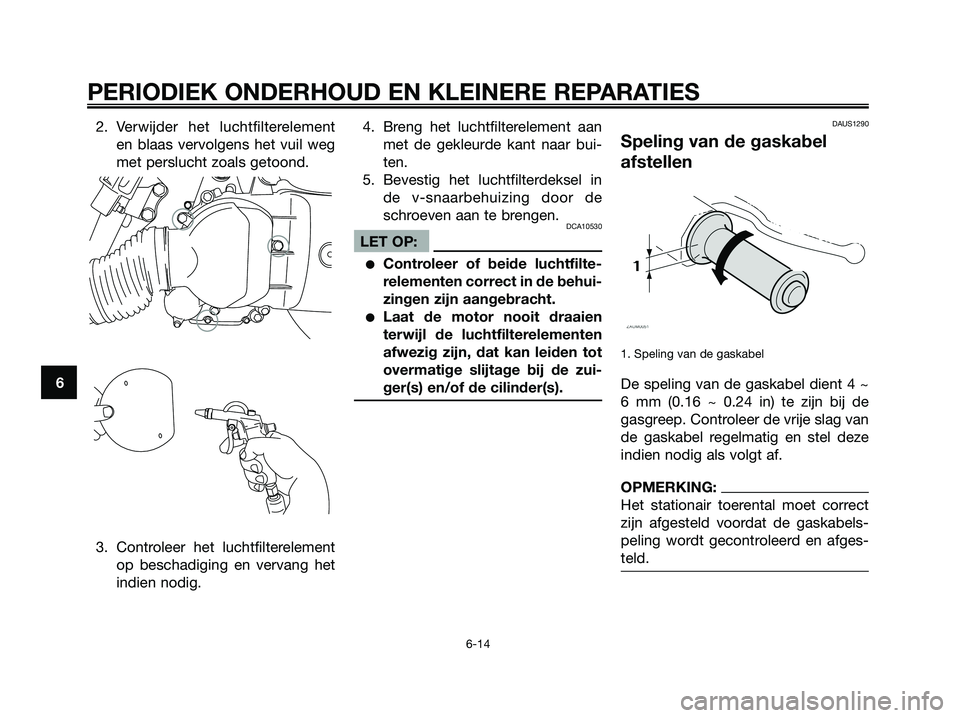

2. Verwijder het luchtfilterelement
en blaas vervolgens het vuil weg
met perslucht zoals getoond.
3. Controleer het luchtfilterelement
op beschadiging en vervang het
indien nodig.4. Breng het luchtfilterelement aan
met de gekleurde kant naar bui-
ten.
5. Bevestig het luchtfilterdeksel in
de v-snaarbehuizing door de
schroeven aan te brengen.
DCA10530
LET OP:
Controleer of beide luchtfilte-
relementen correct in de behui-
zingen zijn aangebracht.
Laat de motor nooit draaien
terwijl de luchtfilterelementen
afwezig zijn, dat kan leiden tot
overmatige slijtage bij de zui-
ger(s) en/of de cilinder(s).
DAUS1290
Speling van de gaskabel
afstellen
1. Speling van de gaskabel
De speling van de gaskabel dient 4 ~
6 mm (0.16 ~ 0.24 in) te zijn bij de
gasgreep. Controleer de vrije slag van
de gaskabel regelmatig en stel deze
indien nodig als volgt af.
OPMERKING:
Het stationair toerental moet correct
zijn afgesteld voordat de gaskabels-
peling wordt gecontroleerd en afges-
teld.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
1B9-F8199-D1.qxd 11/10/06 07:06 Página 52

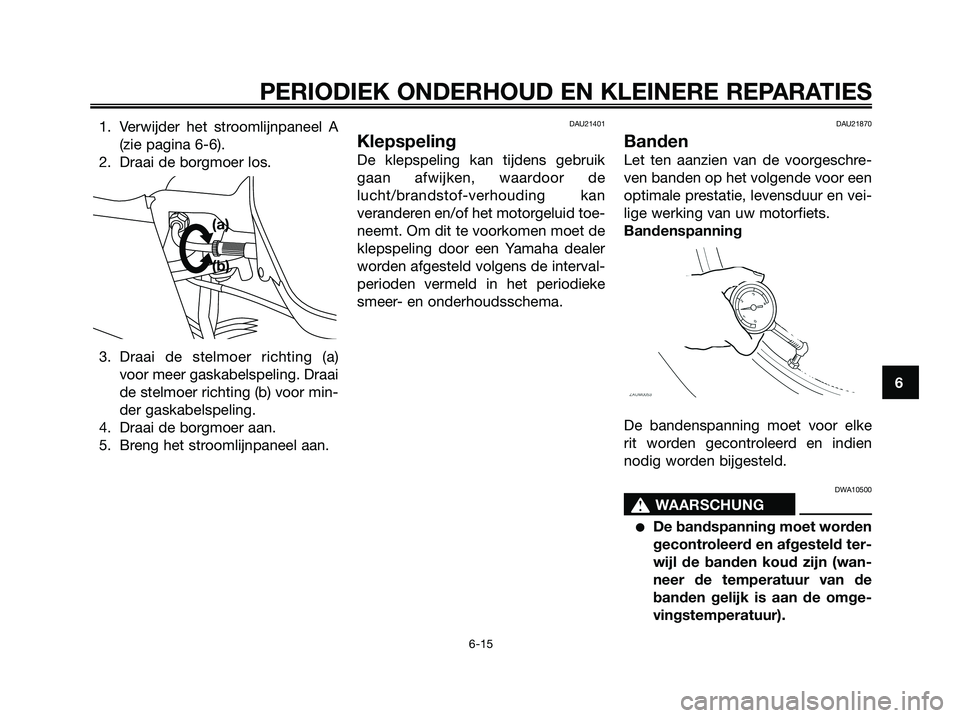

1. Verwijder het stroomlijnpaneel A
(zie pagina 6-6).
2. Draai de borgmoer los.
3. Draai de stelmoer richting (a)
voor meer gaskabelspeling. Draai
de stelmoer richting (b) voor min-
der gaskabelspeling.
4. Draai de borgmoer aan.
5. Breng het stroomlijnpaneel aan.DAU21401
Klepspeling
De klepspeling kan tijdens gebruik
gaan afwijken, waardoor de
lucht/brandstof-verhouding kan
veranderen en/of het motorgeluid toe-
neemt. Om dit te voorkomen moet de
klepspeling door een Yamaha dealer
worden afgesteld volgens de interval-
perioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21870
Banden
Let ten aanzien van de voorgeschre-
ven banden op het volgende voor een
optimale prestatie, levensduur en vei-
lige werking van uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke
rit worden gecontroleerd en indien
nodig worden bijgesteld.
DWA10500
s s
WAARSCHUNG
De bandspanning moet worden
gecontroleerd en afgesteld ter-
wijl de banden koud zijn (wan-
neer de temperatuur van de
banden gelijk is aan de omge-
vingstemperatuur).
(a)
(b)
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
1B9-F8199-D1.qxd 11/10/06 07:06 Página 53

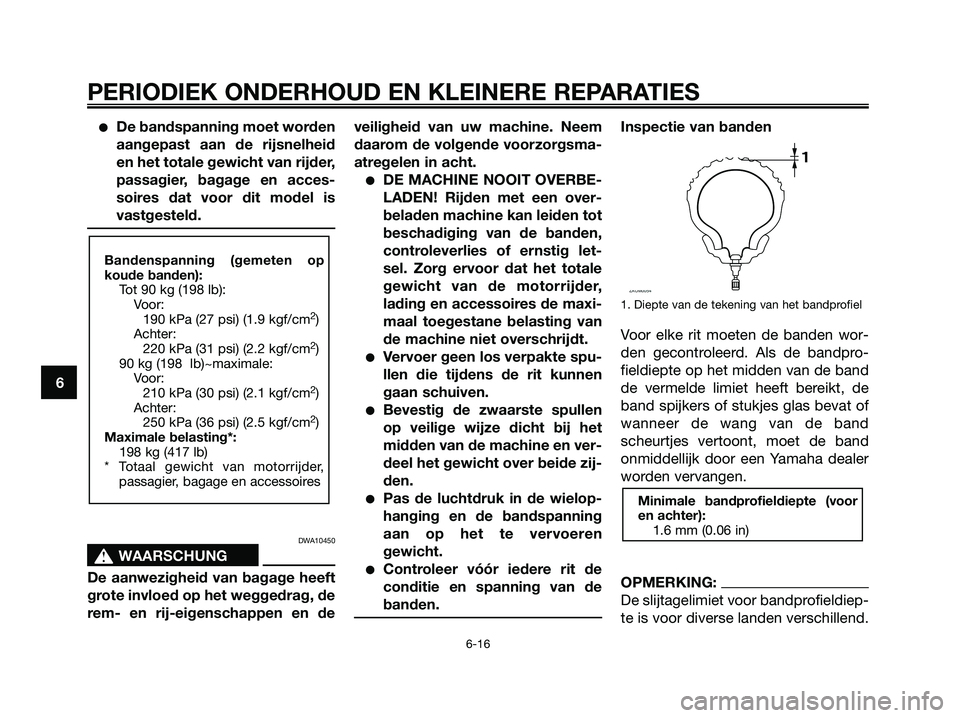

De bandspanning moet worden
aangepast aan de rijsnelheid
en het totale gewicht van rijder,
passagier, bagage en acces-
soires dat voor dit model is
vastgesteld.
DWA10450
s s
WAARSCHUNG
De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en deveiligheid van uw machine. Neem
daarom de volgende voorzorgsma-
atregelen in acht.
DE MACHINE NOOIT OVERBE-
LADEN! Rijden met een over-
beladen machine kan leiden tot
beschadiging van de banden,
controleverlies of ernstig let-
sel. Zorg ervoor dat het totale
gewicht van de motorrijder,
lading en accessoires de maxi-
maal toegestane belasting van
de machine niet overschrijdt.
Vervoer geen los verpakte spu-
llen die tijdens de rit kunnen
gaan schuiven.
Bevestig de zwaarste spullen
op veilige wijze dicht bij het
midden van de machine en ver-
deel het gewicht over beide zij-
den.
Pas de luchtdruk in de wielop-
hanging en de bandspanning
aan op het te vervoeren
gewicht.
Controleer vóór iedere rit de
conditie en spanning van de
banden.
Inspectie van banden
1. Diepte van de tekening van het bandprofiel
Voor elke rit moeten de banden wor-
den gecontroleerd. Als de bandpro-
fieldiepte op het midden van de band
de vermelde limiet heeft bereikt, de
band spijkers of stukjes glas bevat of
wanneer de wang van de band
scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer
worden vervangen.
OPMERKING:
De slijtagelimiet voor bandprofieldiep-
te is voor diverse landen verschillend.
Minimale bandprofieldiepte (voor
en achter):
1.6 mm (0.06 in)
Bandenspanning (gemeten op
koude banden):
Tot 90 kg (198 lb):
Voor:
190 kPa (27 psi) (1.9 kgf/cm
2)
Achter:
220 kPa (31 psi) (2.2 kgf/cm
2)
90 kg (198 lb)~maximale:
Voor:
210 kPa (30 psi) (2.1 kgf/cm
2)
Achter:
250 kPa (36 psi) (2.5 kgf/cm
2)
Maximale belasting*:
198 kg (417 lb)
* Totaal gewicht van motorrijder,
passagier, bagage en accessoires
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
1B9-F8199-D1.qxd 11/10/06 07:06 Página 54

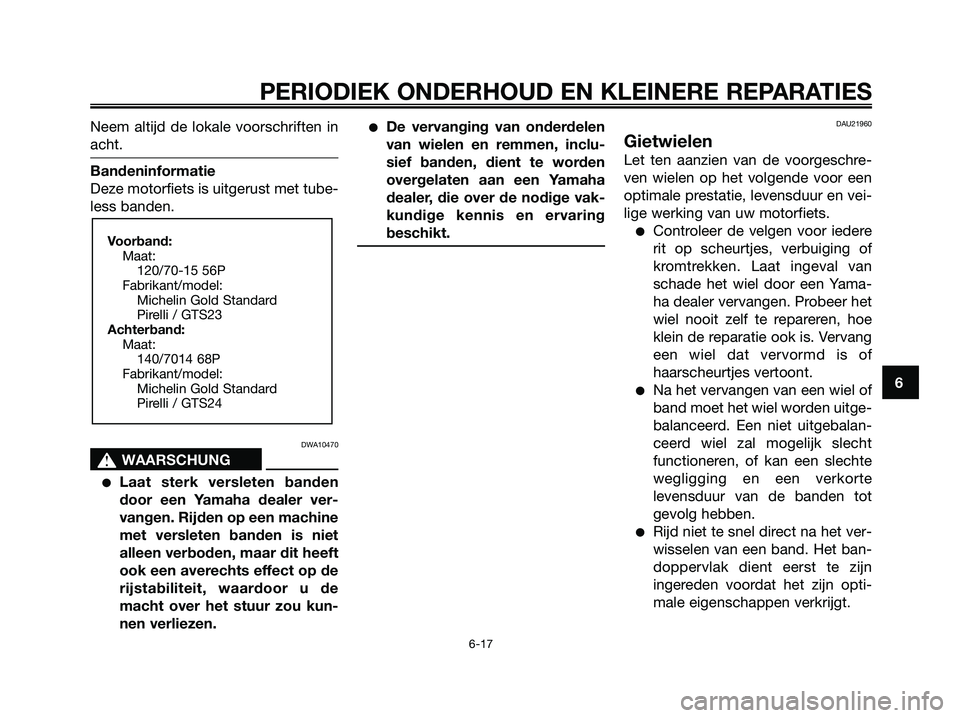

Neem altijd de lokale voorschriften in
acht.
Bandeninformatie
Deze motorfiets is uitgerust met tube-
less banden.
DWA10470
s s
WAARSCHUNG
Laat sterk versleten banden
door een Yamaha dealer ver-
vangen. Rijden op een machine
met versleten banden is niet
alleen verboden, maar dit heeft
ook een averechts effect op de
rijstabiliteit, waardoor u de
macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen
van wielen en remmen, inclu-
sief banden, dient te worden
overgelaten aan een Yamaha
dealer, die over de nodige vak-
kundige kennis en ervaring
beschikt.DAU21960
Gietwielen
Let ten aanzien van de voorgeschre-
ven wielen op het volgende voor een
optimale prestatie, levensduur en vei-
lige werking van uw motorfiets.
Controleer de velgen voor iedere
rit op scheurtjes, verbuiging of
kromtrekken. Laat ingeval van
schade het wiel door een Yama-
ha dealer vervangen. Probeer het
wiel nooit zelf te repareren, hoe
klein de reparatie ook is. Vervang
een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitge-
balanceerd. Een niet uitgebalan-
ceerd wiel zal mogelijk slecht
functioneren, of kan een slechte
wegligging en een verkorte
levensduur van de banden tot
gevolg hebben.
Rijd niet te snel direct na het ver-
wisselen van een band. Het ban-
doppervlak dient eerst te zijn
ingereden voordat het zijn opti-
male eigenschappen verkrijgt.
Voorband:
Maat:
120/70-15 56P
Fabrikant/model:
Michelin Gold Standard
Pirelli / GTS23
Achterband:
Maat:
140/7014 68P
Fabrikant/model:
Michelin Gold Standard
Pirelli / GTS24
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
1B9-F8199-D1.qxd 11/10/06 07:06 Página 55

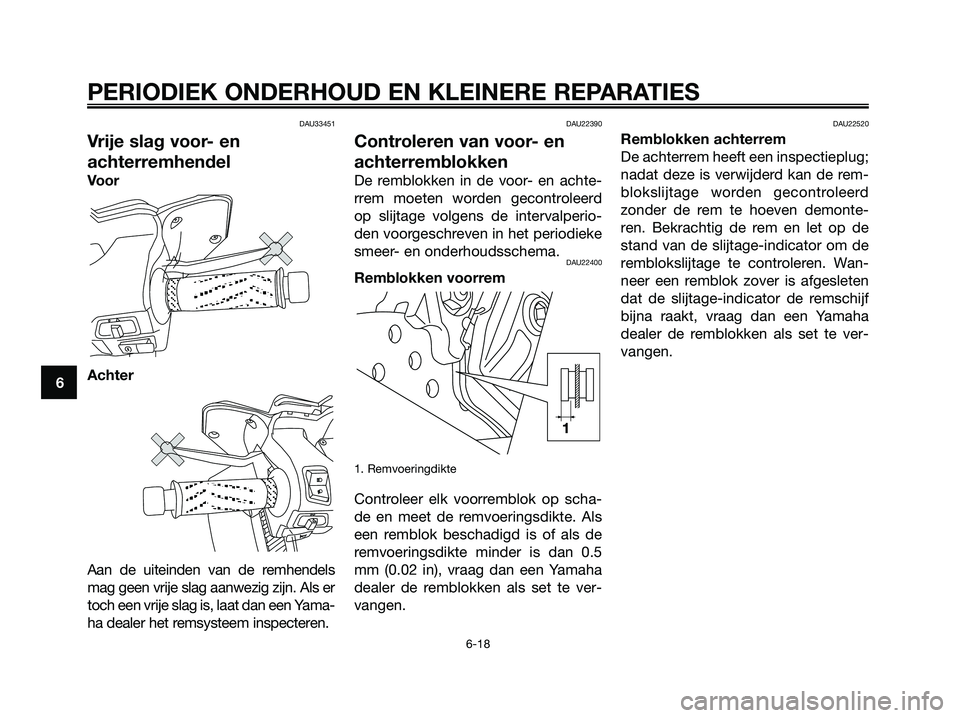

DAU33451
Vrije slag voor- en
achterremhendel
Voor
Achter
Aan de uiteinden van de remhendels
mag geen vrije slag aanwezig zijn. Als er
toch een vrije slag is, laat dan een Yama-
ha dealer het remsysteem inspecteren.
DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achte-
rrem moeten worden gecontroleerd
op slijtage volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
DAU22400
Remblokken voorrem
1. Remvoeringdikte
Controleer elk voorremblok op scha-
de en meet de remvoeringsdikte. Als
een remblok beschadigd is of als de
remvoeringsdikte minder is dan 0.5
mm (0.02 in), vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
DAU22520
Remblokken achterrem
De achterrem heeft een inspectieplug;
nadat deze is verwijderd kan de rem-
blokslijtage worden gecontroleerd
zonder de rem te hoeven demonte-
ren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de
remblokslijtage te controleren. Wan-
neer een remblok zover is afgesleten
dat de slijtage-indicator de remschijf
bijna raakt, vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
1B9-F8199-D1.qxd 11/10/06 07:06 Página 56

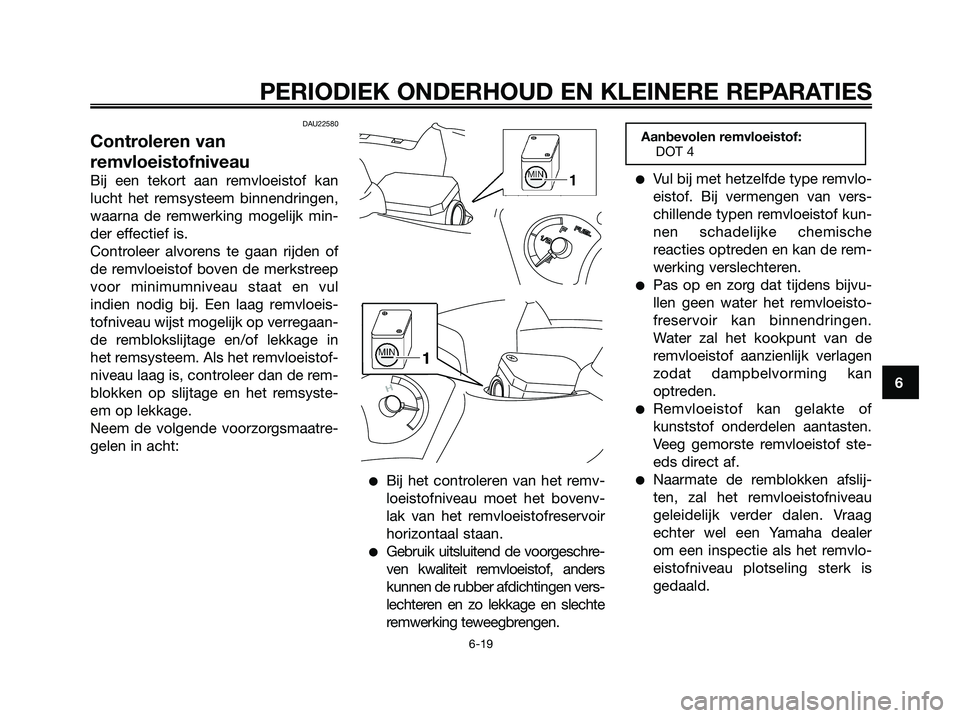

DAU22580
Controleren van
remvloeistofniveau
Bij een tekort aan remvloeistof kan
lucht het remsysteem binnendringen,
waarna de remwerking mogelijk min-
der effectief is.
Controleer alvorens te gaan rijden of
de remvloeistof boven de merkstreep
voor minimumniveau staat en vul
indien nodig bij. Een laag remvloeis-
tofniveau wijst mogelijk op verregaan-
de remblokslijtage en/of lekkage in
het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de rem-
blokken op slijtage en het remsyste-
em op lekkage.
Neem de volgende voorzorgsmaatre-
gelen in acht:
Bij het controleren van het remv-
loeistofniveau moet het bovenv-
lak van het remvloeistofreservoir
horizontaal staan.
Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders
kunnen de rubber afdichtingen vers-
lechteren en zo lekkage en slechte
remwerking teweegbrengen.
Vul bij met hetzelfde type remvlo-
eistof. Bij vermengen van vers-
chillende typen remvloeistof kun-
nen schadelijke chemische
reacties optreden en kan de rem-
werking verslechteren.
Pas op en zorg dat tijdens bijvu-
llen geen water het remvloeisto-
freservoir kan binnendringen.
Water zal het kookpunt van de
remvloeistof aanzienlijk verlagen
zodat dampbelvorming kan
optreden.
Remvloeistof kan gelakte of
kunststof onderdelen aantasten.
Veeg gemorste remvloeistof ste-
eds direct af.
Naarmate de remblokken afslij-
ten, zal het remvloeistofniveau
geleidelijk verder dalen. Vraag
echter wel een Yamaha dealer
om een inspectie als het remvlo-
eistofniveau plotseling sterk is
gedaald.
Aanbevolen remvloeistof:
DOT 4
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
1B9-F8199-D1.qxd 11/10/06 07:06 Página 57

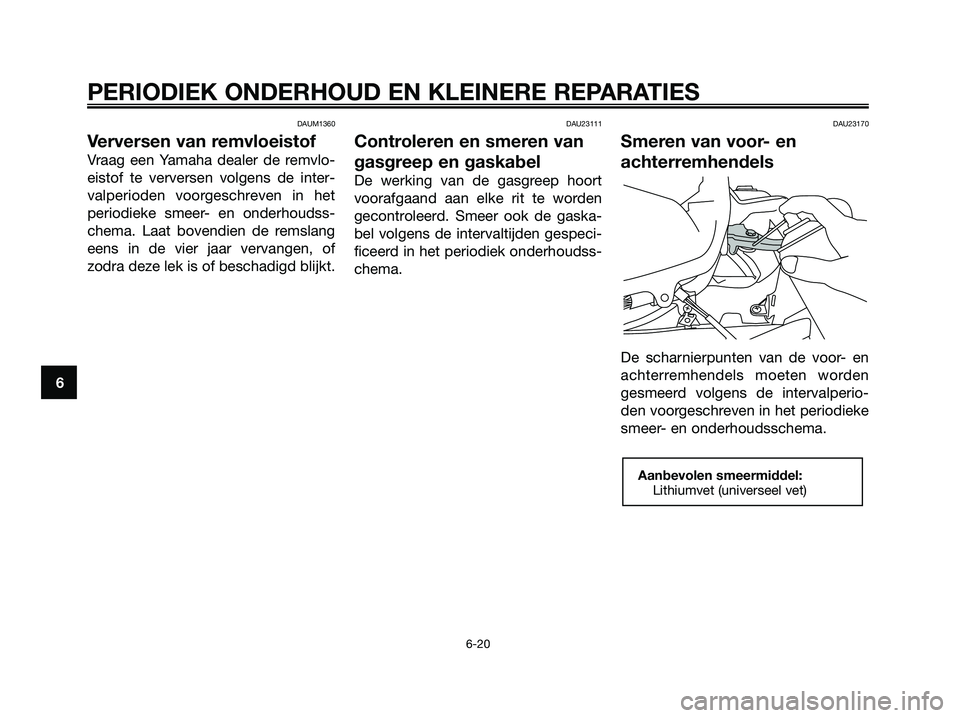

DAUM1360
Verversen van remvloeistof
Vraag een Yamaha dealer de remvlo-
eistof te verversen volgens de inter-
valperioden voorgeschreven in het
periodieke smeer- en onderhoudss-
chema. Laat bovendien de remslang
eens in de vier jaar vervangen, of
zodra deze lek is of beschadigd blijkt.
DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort
voorafgaand aan elke rit te worden
gecontroleerd. Smeer ook de gaska-
bel volgens de intervaltijden gespeci-
ficeerd in het periodiek onderhoudss-
chema.
DAU23170
Smeren van voor- en
achterremhendels
De scharnierpunten van de voor- en
achterremhendels moeten worden
gesmeerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
1B9-F8199-D1.qxd 11/10/06 07:06 Página 58

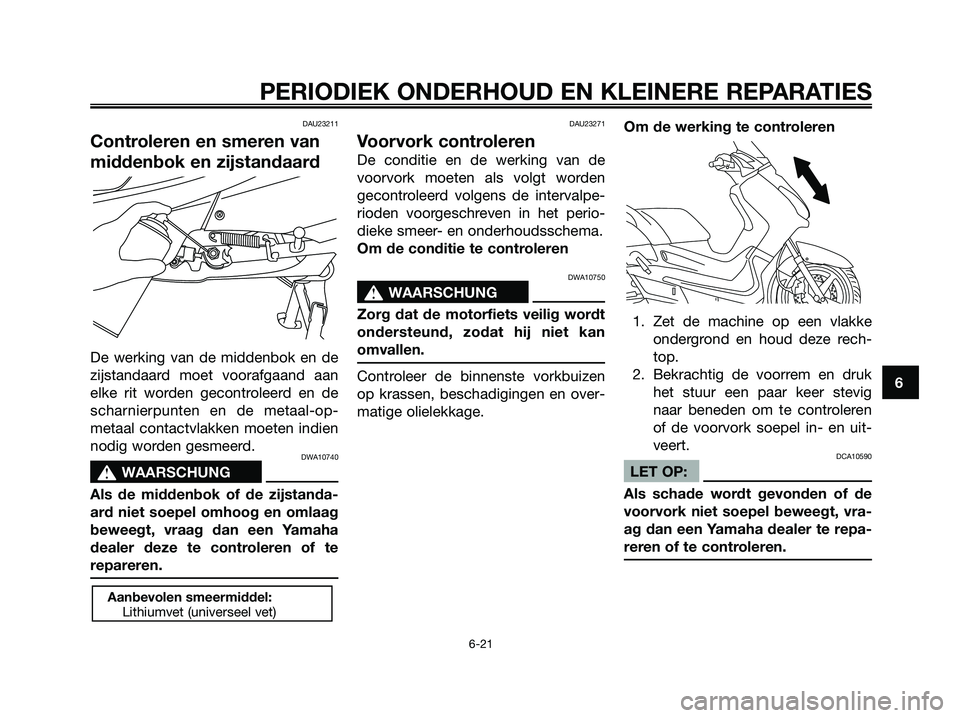

DAU23211
Controleren en smeren van
middenbok en zijstandaard
De werking van de middenbok en de
zijstandaard moet voorafgaand aan
elke rit worden gecontroleerd en de
scharnierpunten en de metaal-op-
metaal contactvlakken moeten indien
nodig worden gesmeerd.
DWA10740
s s
WAARSCHUNG
Als de middenbok of de zijstanda-
ard niet soepel omhoog en omlaag
beweegt, vraag dan een Yamaha
dealer deze te controleren of te
repareren.
DAU23271
Voorvork controleren
De conditie en de werking van de
voorvork moeten als volgt worden
gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het perio-
dieke smeer- en onderhoudsschema.
Om de conditie te controleren
DWA10750
s s
WAARSCHUNG
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan
omvallen.
Controleer de binnenste vorkbuizen
op krassen, beschadigingen en over-
matige olielekkage.Om de werking te controleren
1. Zet de machine op een vlakke
ondergrond en houd deze rech-
top.
2. Bekrachtig de voorrem en druk
het stuur een paar keer stevig
naar beneden om te controleren
of de voorvork soepel in- en uit-
veert.
DCA10590
LET OP:
Als schade wordt gevonden of de
voorvork niet soepel beweegt, vra-
ag dan een Yamaha dealer te repa-
reren of te controleren.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
1B9-F8199-D1.qxd 11/10/06 07:06 Página 59

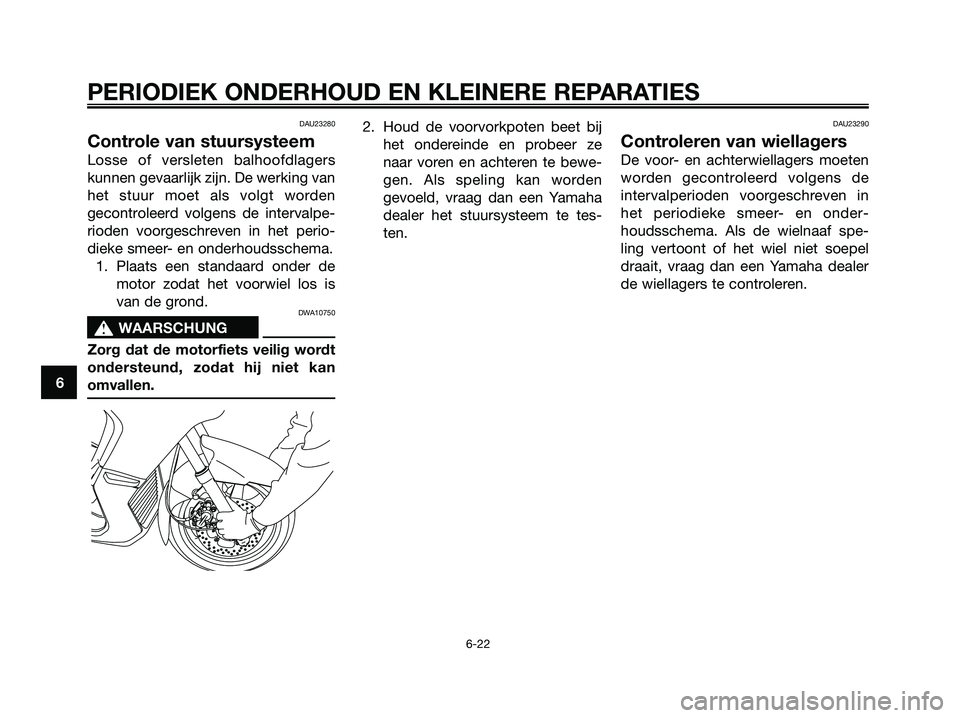

DAU23280
Controle van stuursysteem
Losse of versleten balhoofdlagers
kunnen gevaarlijk zijn. De werking van
het stuur moet als volgt worden
gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het perio-
dieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de
motor zodat het voorwiel los is
van de grond.
DWA10750
s s
WAARSCHUNG
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan
omvallen.
2. Houd de voorvorkpoten beet bij
het ondereinde en probeer ze
naar voren en achteren te bewe-
gen. Als speling kan worden
gevoeld, vraag dan een Yamaha
dealer het stuursysteem te tes-
ten.DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten
worden gecontroleerd volgens de
intervalperioden voorgeschreven in
het periodieke smeer- en onder-
houdsschema. Als de wielnaaf spe-
ling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer
de wiellagers te controleren.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
1B9-F8199-D1.qxd 11/10/06 07:06 Página 60
