YAMAHA XMAX 125 2006 Instructieboekje (in Dutch)

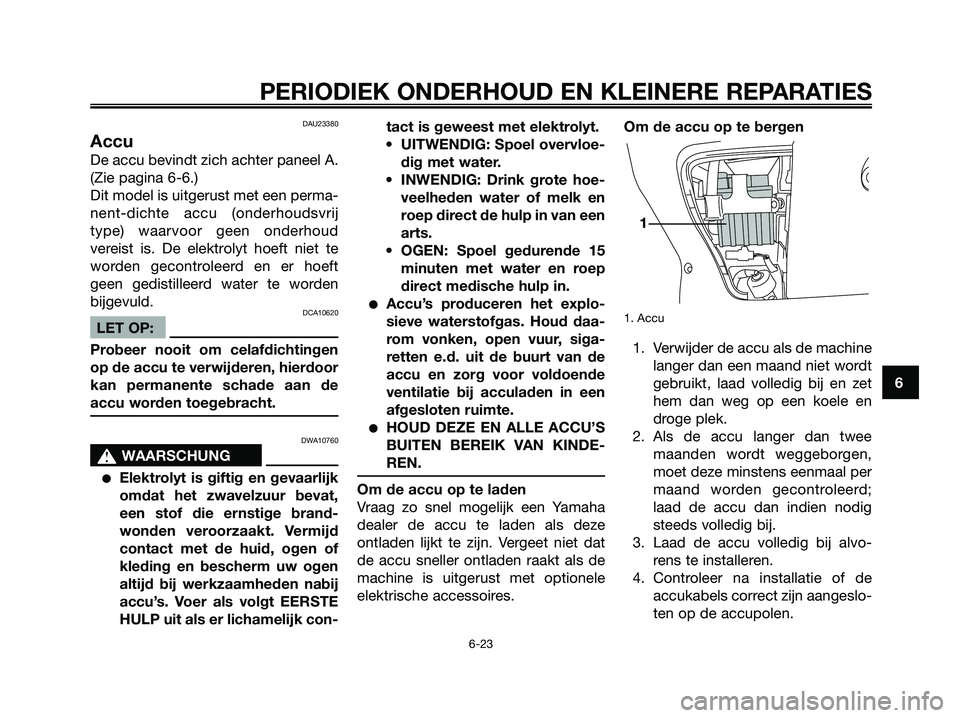

DAU23380
Accu
De accu bevindt zich achter paneel A.
(Zie pagina 6-6.)
Dit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij
type) waarvoor geen onderhoud
vereist is. De elektrolyt hoeft niet te
worden gecontroleerd en er hoeft
geen gedistilleerd water te worden
bijgevuld.
DCA10620
LET OP:
Probeer nooit om celafdichtingen
op de accu te verwijderen, hierdoor
kan permanente schade aan de
accu worden toegebracht.
DWA10760
s s
WAARSCHUNG
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat,
een stof die ernstige brand-
wonden veroorzaakt. Vermijd
contact met de huid, ogen of
kleding en bescherm uw ogen
altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk con-tact is geweest met elektrolyt.
• UITWENDIG: Spoel overvloe-
dig met water.
• INWENDIG: Drink grote hoe-
veelheden water of melk en
roep direct de hulp in van een
arts.
• OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
Accu’s produceren het explo-
sieve waterstofgas. Houd daa-
rom vonken, open vuur, siga-
retten e.d. uit de buurt van de
accu en zorg voor voldoende
ventilatie bij acculaden in een
afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDE-
REN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha
dealer de accu te laden als deze
ontladen lijkt te zijn. Vergeet niet dat
de accu sneller ontladen raakt als de
machine is uitgerust met optionele
elektrische accessoires.Om de accu op te bergen
1. Accu
1. Verwijder de accu als de machine
langer dan een maand niet wordt
gebruikt, laad volledig bij en zet
hem dan weg op een koele en
droge plek.
2. Als de accu langer dan twee
maanden wordt weggeborgen,
moet deze minstens eenmaal per
maand worden gecontroleerd;
laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvo-
rens te installeren.
4. Controleer na installatie of de
accukabels correct zijn aangeslo-
ten op de accupolen.
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
1B9-F8199-D1.qxd 11/10/06 07:06 Página 61

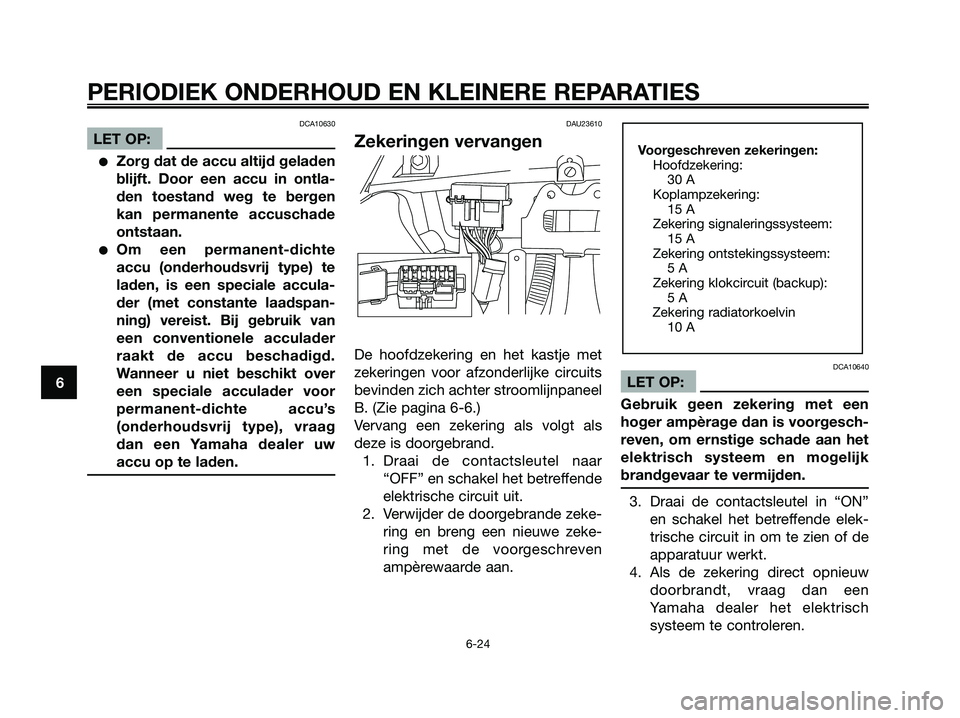

DCA10630
LET OP:
Zorg dat de accu altijd geladen
blijft. Door een accu in ontla-
den toestand weg te bergen
kan permanente accuschade
ontstaan.
Om een permanent-dichte
accu (onderhoudsvrij type) te
laden, is een speciale accula-
der (met constante laadspan-
ning) vereist. Bij gebruik van
een conventionele acculader
raakt de accu beschadigd.
Wanneer u niet beschikt over
een speciale acculader voor
permanent-dichte accu’s
(onderhoudsvrij type), vraag
dan een Yamaha dealer uw
accu op te laden.
DAU23610
Zekeringen vervangen
De hoofdzekering en het kastje met
zekeringen voor afzonderlijke circuits
bevinden zich achter stroomlijnpaneel
B. (Zie pagina 6-6.)
Vervang een zekering als volgt als
deze is doorgebrand.
1. Draai de contactsleutel naar
“OFF” en schakel het betreffende
elektrische circuit uit.
2. Verwijder de doorgebrande zeke-
ring en breng een nieuwe zeke-
ring met de voorgeschreven
ampèrewaarde aan.DCA10640
LET OP:
Gebruik geen zekering met een
hoger ampèrage dan is voorgesch-
reven, om ernstige schade aan het
elektrisch systeem en mogelijk
brandgevaar te vermijden.
3. Draai de contactsleutel in “ON”
en schakel het betreffende elek-
trische circuit in om te zien of de
apparatuur werkt.
4. Als de zekering direct opnieuw
doorbrandt, vraag dan een
Yamaha dealer het elektrisch
systeem te controleren.
Voorgeschreven zekeringen:
Hoofdzekering:
30 A
Koplampzekering:
15 A
Zekering signaleringssysteem:
15 A
Zekering ontstekingssysteem:
5 A
Zekering klokcircuit (backup):
5 A
Zekering radiatorkoelvin
10 A
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
1B9-F8199-D1.qxd 11/10/06 07:06 Página 62

DAU23910
Koplampgloeilamp
vervangen
De koplampen op dit model hebben
halogeen gloeilampen. Vervang een
koplampgloeilamp als volgt als deze
is doorgebrand.
1. Verwijder het stroomlijnpaneel B.
(Zie pagina 6-6.)
1. Gloeilamphouder
2. Maak de koplampstekker los en
verwijder dan de gloeilampkap.
3. Verwijder de gloeilamphouder
volgens de instructies hierna en
verwijder dan de defecte gloei-
lamp.
1. Aansluiting gloeilampje koplamp voorin
OPMERKING:
De werkwijze bij verwijderen is afhan-
kelijk van het type gloeilamphouder
dat op uw machine is gebruikt.
DWA10790
s s
WAARSCHUNG
Koplampgloeilampen worden zeer
heet. Houd daarom brandbare pro-
ducten uit de buurt van een
koplampgloeilamp en raak het
lampglas niet aan zolang dit niet is
afgekoeld.
4. Breng een nieuwe gloeilamp aan
en zet deze dan vast met de glo-
eilamphouder.
DCA10660
LET OP:
Raak het glas van de koplampglo-
eilamp niet aan zodat dit vetvrij
blijft, anders kan de doorzichtig-
heid van het glas, de lichtintensiteit
en de levensduur nadelig worden
beïnvloed. Wrijf eventuele veron-
treinigingen en vingerafdrukken op
het gloeilampglas weg met een
doekje gedrenkt in alcohol of thin-
ner.
5. Breng de gloeilampkap aan en
sluit dan de stekker aan.
6. Breng het stroomlijnpaneel aan.
7. Vraag indien nodig een Yamaha-
dealer de koplamplichtbundel af
te stellen.
1
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
1B9-F8199-D1.qxd 11/10/06 07:06 Página 63

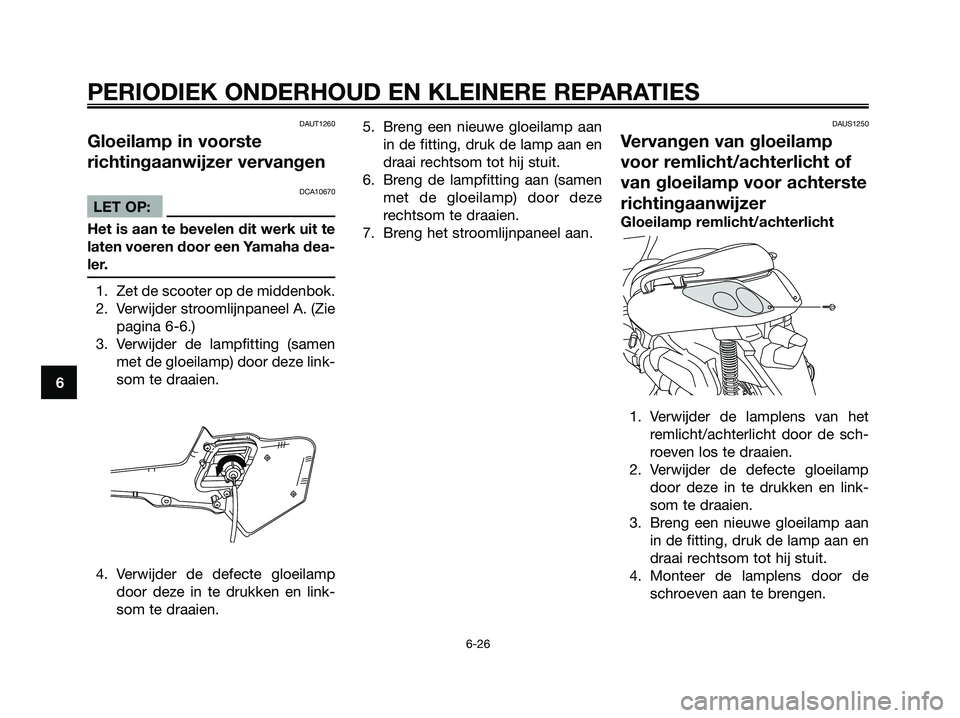

DAUT1260
Gloeilamp in voorste
richtingaanwijzer vervangen
DCA10670
LET OP:
Het is aan te bevelen dit werk uit te
laten voeren door een Yamaha dea-
ler.
1. Zet de scooter op de middenbok.
2. Verwijder stroomlijnpaneel A. (Zie
pagina 6-6.)
3. Verwijder de lampfitting (samen
met de gloeilamp) door deze link-
som te draaien.
4. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.5. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
6. Breng de lampfitting aan (samen
met de gloeilamp) door deze
rechtsom te draaien.
7. Breng het stroomlijnpaneel aan.
DAUS1250
Vervangen van gloeilamp
voor remlicht/achterlicht of
van gloeilamp voor achterste
richtingaanwijzer
Gloeilamp remlicht/achterlicht
1. Verwijder de lamplens van het
remlicht/achterlicht door de sch-
roeven los te draaien.
2. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
3. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
4. Monteer de lamplens door de
schroeven aan te brengen.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
1B9-F8199-D1.qxd 11/10/06 07:06 Página 64

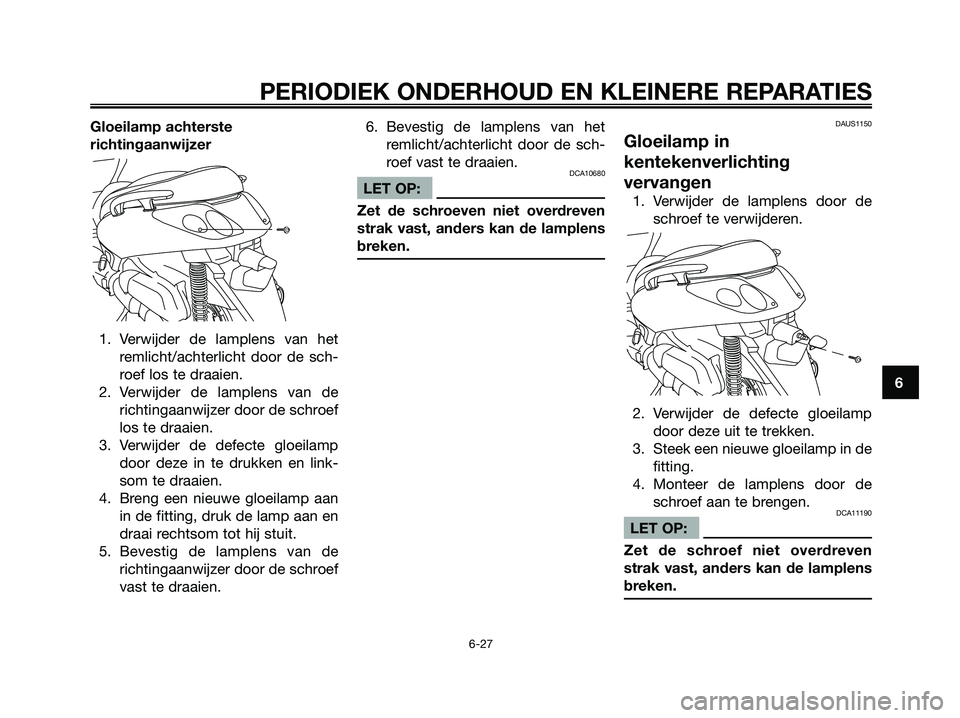

Gloeilamp achterste
richtingaanwijzer
1. Verwijder de lamplens van het
remlicht/achterlicht door de sch-
roef los te draaien.
2. Verwijder de lamplens van de
richtingaanwijzer door de schroef
los te draaien.
3. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
4. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
5. Bevestig de lamplens van de
richtingaanwijzer door de schroef
vast te draaien.6. Bevestig de lamplens van het
remlicht/achterlicht door de sch-
roef vast te draaien.
DCA10680
LET OP:
Zet de schroeven niet overdreven
strak vast, anders kan de lamplens
breken.
DAUS1150
Gloeilamp in
kentekenverlichting
vervangen
1. Verwijder de lamplens door de
schroef te verwijderen.
2. Verwijder de defecte gloeilamp
door deze uit te trekken.
3. Steek een nieuwe gloeilamp in de
fitting.
4. Monteer de lamplens door de
schroef aan te brengen.
DCA11190
LET OP:
Zet de schroef niet overdreven
strak vast, anders kan de lamplens
breken.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
1B9-F8199-D1.qxd 11/10/06 07:06 Página 65

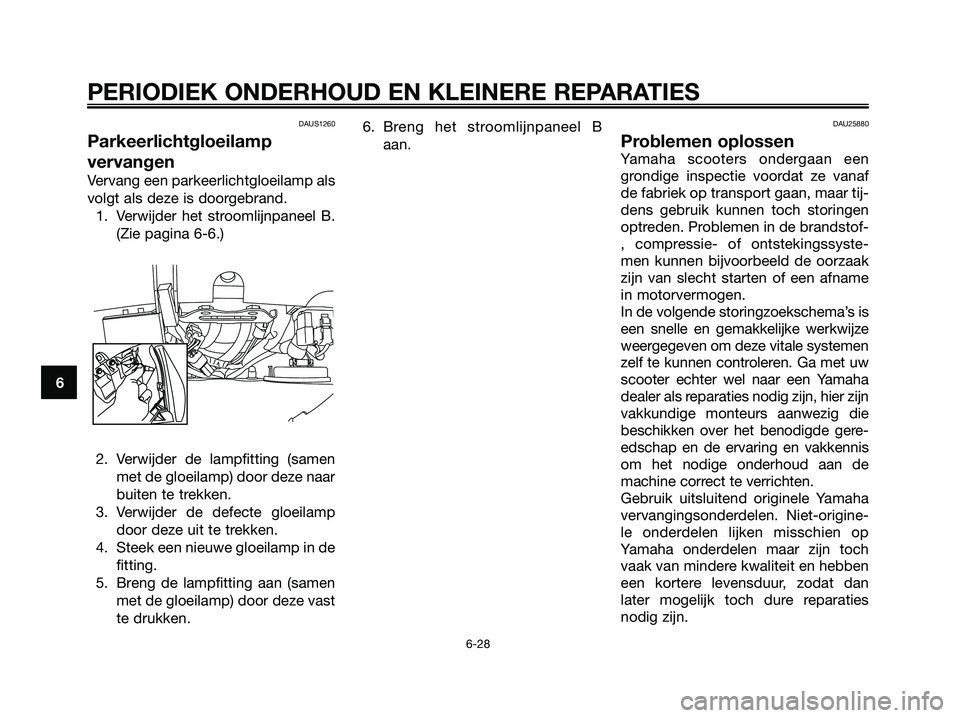

DAUS1260
Parkeerlichtgloeilamp
vervangen
Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder het stroomlijnpaneel B.
(Zie pagina 6-6.)
2. Verwijder de lampfitting (samen
met de gloeilamp) door deze naar
buiten te trekken.
3. Verwijder de defecte gloeilamp
door deze uit te trekken.
4. Steek een nieuwe gloeilamp in de
fitting.
5. Breng de lampfitting aan (samen
met de gloeilamp) door deze vast
te drukken.6. Breng het stroomlijnpaneel B
aan.
DAU25880
Problemen oplossen
Yamaha scooters ondergaan een
grondige inspectie voordat ze vanaf
de fabriek op transport gaan, maar tij-
dens gebruik kunnen toch storingen
optreden. Problemen in de brandstof-
, compressie- of ontstekingssyste-
men kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname
in motorvermogen.
In de volgende storingzoekschema’s is
een snelle en gemakkelijke werkwijze
weergegeven om deze vitale systemen
zelf te kunnen controleren. Ga met uw
scooter echter wel naar een Yamaha
dealer als reparaties nodig zijn, hier zijn
vakkundige monteurs aanwezig die
beschikken over het benodigde gere-
edschap en de ervaring en vakkennis
om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha
vervangingsonderdelen. Niet-origine-
le onderdelen lijken misschien op
Yamaha onderdelen maar zijn toch
vaak van mindere kwaliteit en hebben
een kortere levensduur, zodat dan
later mogelijk toch dure reparaties
nodig zijn.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
1B9-F8199-D1.qxd 11/10/06 07:06 Página 66

6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29

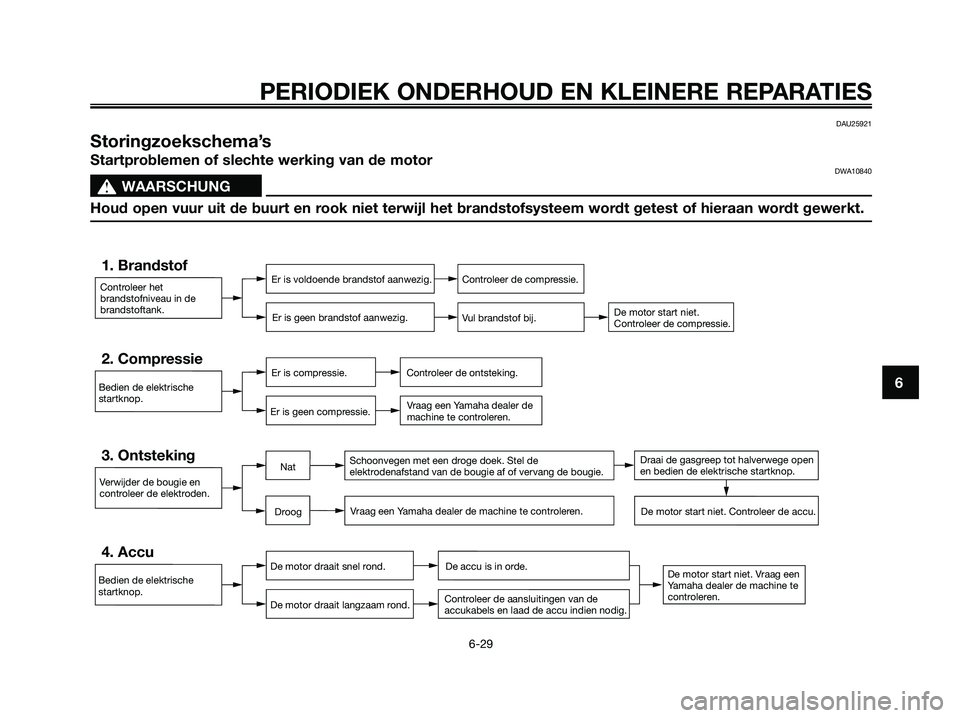

DAU25921
Storingzoekschema’s
Startproblemen of slechte werking van de motorDWA10840
s s
WAARSCHUNG
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.
1. BrandstofEr is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.
2. CompressieEr is compressie.
Er is geen compressie.Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.
3. OntstekingSchoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.
4. AccuDe motor draait snel rond.
De motor draait langzaam rond.De accu is in orde.
Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
Droog
NatDraai de gasgreep tot halverwege open
en bedien de elektrische startknop.
1B9-F8199-D1.qxd 11/10/06 07:06 Página 67

6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
Oververhitte motorDWA10400
s s
WAARSCHUNG
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete
vloeistof en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor
is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de
dop.
Wacht tot de
motor is afgekoeld.Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
OPMERKING:
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door
de voorgeschreven koelvloeistof worden vervangen.
1B9-F8199-D1.qxd 11/10/06 07:06 Página 68

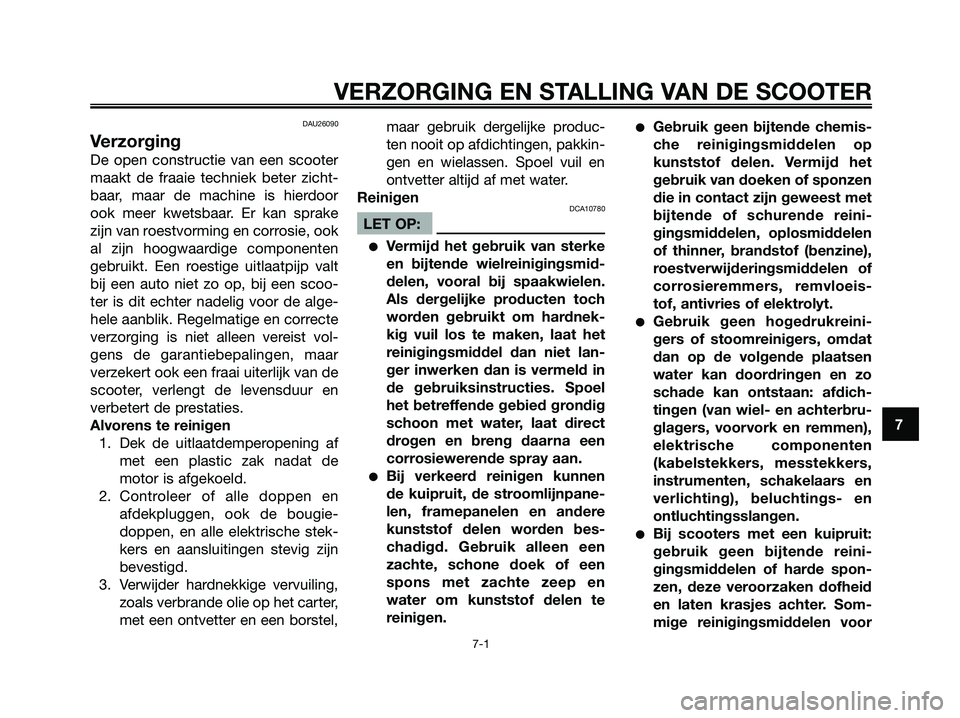

DAU26090
Verzorging
De open constructie van een scooter
maakt de fraaie techniek beter zicht-
baar, maar de machine is hierdoor
ook meer kwetsbaar. Er kan sprake
zijn van roestvorming en corrosie, ook
al zijn hoogwaardige componenten
gebruikt. Een roestige uitlaatpijp valt
bij een auto niet zo op, bij een scoo-
ter is dit echter nadelig voor de alge-
hele aanblik. Regelmatige en correcte
verzorging is niet alleen vereist vol-
gens de garantiebepalingen, maar
verzekert ook een fraai uiterlijk van de
scooter, verlengt de levensduur en
verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af
met een plastic zak nadat de
motor is afgekoeld.
2. Controleer of alle doppen en
afdekpluggen, ook de bougie-
doppen, en alle elektrische stek-
kers en aansluitingen stevig zijn
bevestigd.
3. Verwijder hardnekkige vervuiling,
zoals verbrande olie op het carter,
met een ontvetter en een borstel,maar gebruik dergelijke produc-
ten nooit op afdichtingen, pakkin-
gen en wielassen. Spoel vuil en
ontvetter altijd af met water.
Reinigen
DCA10780
LET OP:
Vermijd het gebruik van sterke
en bijtende wielreinigingsmid-
delen, vooral bij spaakwielen.
Als dergelijke producten toch
worden gebruikt om hardnek-
kig vuil los te maken, laat het
reinigingsmiddel dan niet lan-
ger inwerken dan is vermeld in
de gebruiksinstructies. Spoel
het betreffende gebied grondig
schoon met water, laat direct
drogen en breng daarna een
corrosiewerende spray aan.
Bij verkeerd reinigen kunnen
de kuipruit, de stroomlijnpane-
len, framepanelen en andere
kunststof delen worden bes-
chadigd. Gebruik alleen een
zachte, schone doek of een
spons met zachte zeep en
water om kunststof delen te
reinigen.
Gebruik geen bijtende chemis-
che reinigingsmiddelen op
kunststof delen. Vermijd het
gebruik van doeken of sponzen
die in contact zijn geweest met
bijtende of schurende reini-
gingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of
corrosieremmers, remvloeis-
tof, antivries of elektrolyt.
Gebruik geen hogedrukreini-
gers of stoomreinigers, omdat
dan op de volgende plaatsen
water kan doordringen en zo
schade kan ontstaan: afdich-
tingen (van wiel- en achterbru-
glagers, voorvork en remmen),
elektrische componenten
(kabelstekkers, messtekkers,
instrumenten, schakelaars en
verlichting), beluchtings- en
ontluchtingsslangen.
Bij scooters met een kuipruit:
gebruik geen bijtende reini-
gingsmiddelen of harde spon-
zen, deze veroorzaken dofheid
en laten krasjes achter. Som-
mige reinigingsmiddelen voor
7
VERZORGING EN STALLING VAN DE SCOOTER
7-1
1B9-F8199-D1.qxd 11/10/06 07:06 Página 69

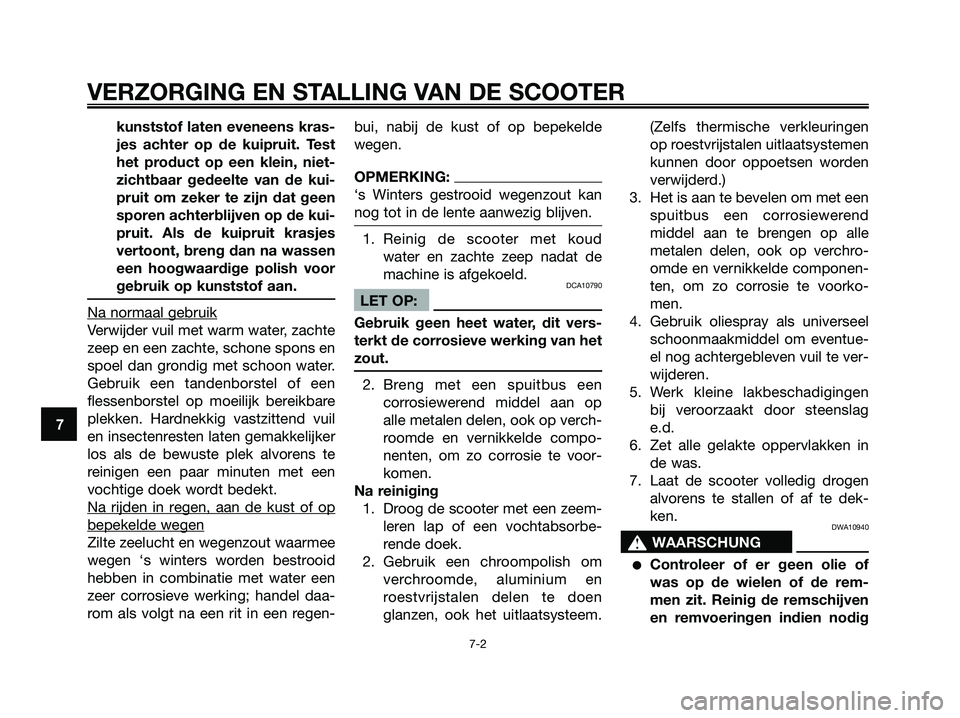

kunststof laten eveneens kras-
jes achter op de kuipruit. Test
het product op een klein, niet-
zichtbaar gedeelte van de kui-
pruit om zeker te zijn dat geen
sporen achterblijven op de kui-
pruit. Als de kuipruit krasjes
vertoont, breng dan na wassen
een hoogwaardige polish voor
gebruik op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte
zeep en een zachte, schone spons en
spoel dan grondig met schoon water.
Gebruik een tandenborstel of een
flessenborstel op moeilijk bereikbare
plekken. Hardnekkig vastzittend vuil
en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te
reinigen een paar minuten met een
vochtige doek wordt bedekt.
Na rijden in r
egen, aan de kust of op
bepekelde wegen
Zilte zeelucht en wegenzout waarmee
wegen ‘s winters worden bestrooid
hebben in combinatie met water een
zeer corrosieve werking; handel daa-
rom als volgt na een rit in een regen-bui, nabij de kust of op bepekelde
wegen.
OPMERKING:
‘s Winters gestrooid wegenzout kan
nog tot in de lente aanwezig blijven.
1. Reinig de scooter met koud
water en zachte zeep nadat de
machine is afgekoeld.
DCA10790
LET OP:
Gebruik geen heet water, dit vers-
terkt de corrosieve werking van het
zout.
2. Breng met een spuitbus een
corrosiewerend middel aan op
alle metalen delen, ook op verch-
roomde en vernikkelde compo-
nenten, om zo corrosie te voor-
komen.
Na reiniging
1. Droog de scooter met een zeem-
leren lap of een vochtabsorbe-
rende doek.
2. Gebruik een chroompolish om
verchroomde, aluminium en
roestvrijstalen delen te doen
glanzen, ook het uitlaatsysteem.(Zelfs thermische verkleuringen
op roestvrijstalen uitlaatsystemen
kunnen door oppoetsen worden
verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend
middel aan te brengen op alle
metalen delen, ook op verchro-
omde en vernikkelde componen-
ten, om zo corrosie te voorko-
men.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventue-
el nog achtergebleven vuil te ver-
wijderen.
5. Werk kleine lakbeschadigingen
bij veroorzaakt door steenslag
e.d.
6. Zet alle gelakte oppervlakken in
de was.
7. Laat de scooter volledig drogen
alvorens te stallen of af te dek-
ken.
DWA10940
s s
WAARSCHUNG
Controleer of er geen olie of
was op de wielen of de rem-
men zit. Reinig de remschijven
en remvoeringen indien nodig
7
VERZORGING EN STALLING VAN DE SCOOTER
7-2
1B9-F8199-D1.qxd 11/10/06 07:06 Página 70
