YAMAHA XMAX 125 2006 Manuale de Empleo (in Spanish)

SWA10940
s s

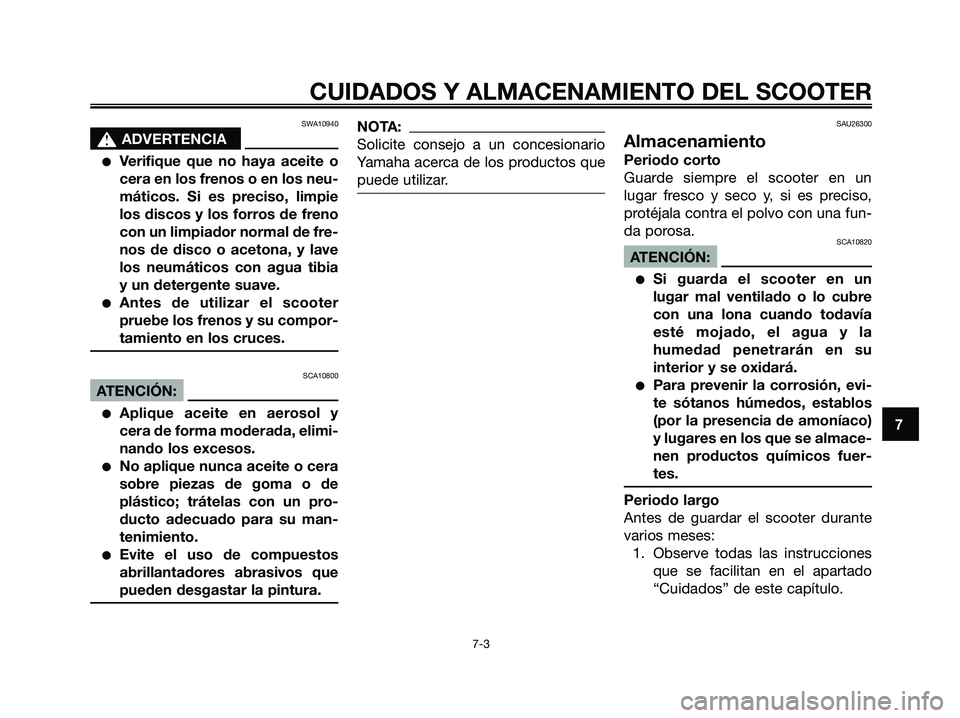

ADVERTENCIA
Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie
los discos y los forros de freno
con un limpiador normal de fre-
nos de disco o acetona, y lave
los neumáticos con agua tibia
y un detergente suave.
Antes de utilizar el scooter
pruebe los frenos y su compor-
tamiento en los cruces.
SCA10800
ATENCIÓN:
Aplique aceite en aerosol y
cera de forma moderada, elimi-
nando los excesos.
No aplique nunca aceite o cera
sobre piezas de goma o de
plástico; trátelas con un pro-
ducto adecuado para su man-
tenimiento.
Evite el uso de compuestos
abrillantadores abrasivos que
pueden desgastar la pintura.
NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.SAU26300
Almacenamiento
Periodo corto
Guarde siempre el scooter en un
lugar fresco y seco y, si es preciso,
protéjala contra el polvo con una fun-
da porosa.
SCA10820
ATENCIÓN:
Si guarda el scooter en un
lugar mal ventilado o lo cubre
con una lona cuando todavía
esté mojado, el agua y la
humedad penetrarán en su
interior y se oxidará.
Para prevenir la corrosión, evi-
te sótanos húmedos, establos
(por la presencia de amoníaco)
y lugares en los que se almace-
nen productos químicos fuer-
tes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
“Cuidados” de este capítulo.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 71

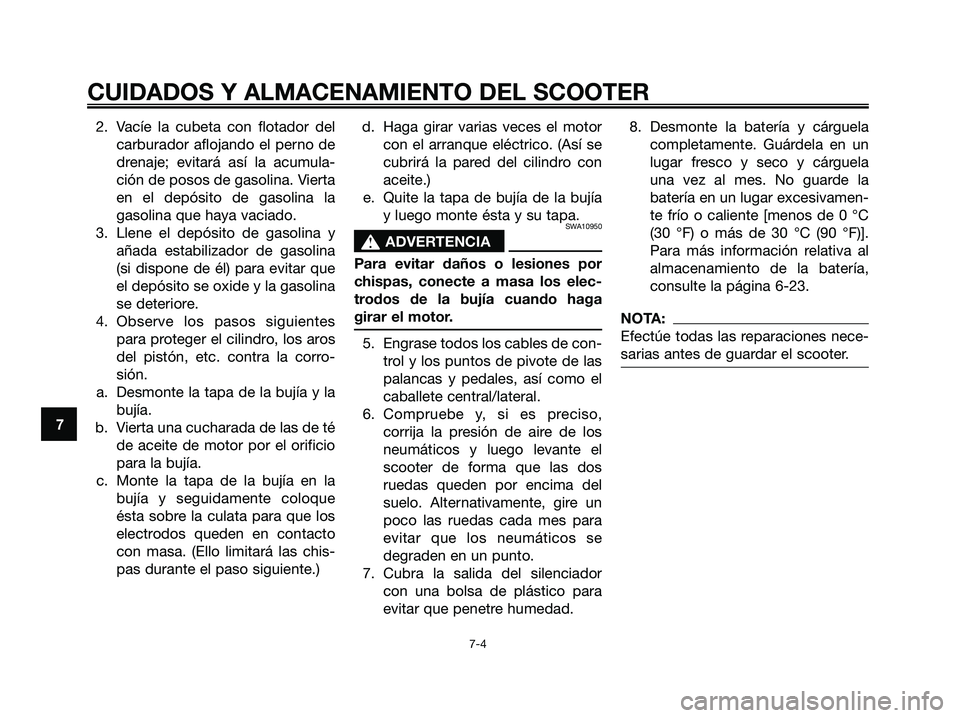

2. Vacíe la cubeta con flotador del
carburador aflojando el perno de
drenaje; evitará así la acumula-
ción de posos de gasolina. Vierta
en el depósito de gasolina la
gasolina que haya vaciado.
3. Llene el depósito de gasolina y
añada estabilizador de gasolina
(si dispone de él) para evitar que
el depósito se oxide y la gasolina
se deteriore.
4. Observe los pasos siguientes
para proteger el cilindro, los aros
del pistón, etc. contra la corro-
sión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
ésta sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente.)d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
e. Quite la tapa de bujía de la bujía
y luego monte ésta y su tapa.
SWA10950
s s
ADVERTENCIA
Para evitar daños o lesiones por
chispas, conecte a masa los elec-
trodos de la bujía cuando haga
girar el motor.
5. Engrase todos los cables de con-
trol y los puntos de pivote de las
palancas y pedales, así como el
caballete central/lateral.
6. Compruebe y, si es preciso,
corrija la presión de aire de los
neumáticos y luego levante el
scooter de forma que las dos
ruedas queden por encima del
suelo. Alternativamente, gire un
poco las ruedas cada mes para
evitar que los neumáticos se
degraden en un punto.
7. Cubra la salida del silenciador
con una bolsa de plástico para
evitar que penetre humedad.8. Desmonte la batería y cárguela
completamente. Guárdela en un
lugar fresco y seco y cárguela
una vez al mes. No guarde la
batería en un lugar excesivamen-
te frío o caliente [menos de 0 °C
(30 °F) o más de 30 °C (90 °F)].
Para más información relativa al
almacenamiento de la batería,
consulte la página 6-23.
NOTA:
Efectúe todas las reparaciones nece-
sarias antes de guardar el scooter.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 72

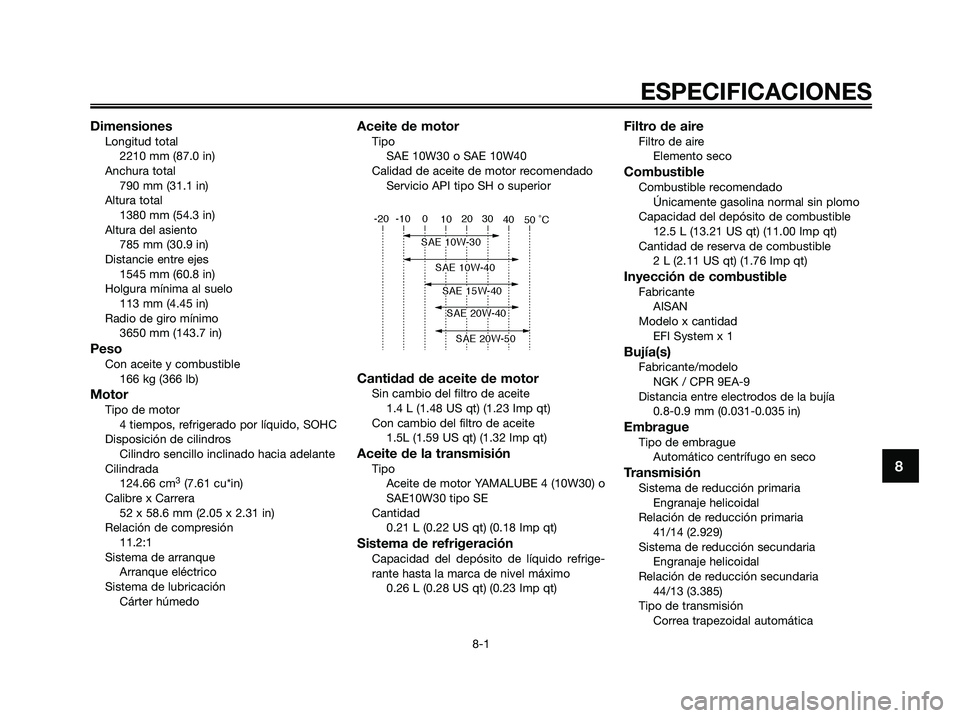

DimensionesLongitud total
2210 mm (87.0 in)
Anchura total
790 mm (31.1 in)
Altura total
1380 mm (54.3 in)
Altura del asiento
785 mm (30.9 in)
Distancie entre ejes
1545 mm (60.8 in)
Holgura mínima al suelo
113 mm (4.45 in)
Radio de giro mínimo
3650 mm (143.7 in)
PesoCon aceite y combustible
166 kg (366 lb)
MotorTipo de motor
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros
Cilindro sencillo inclinado hacia adelante
Cilindrada
124.66 cm
3(7.61 cu*in)
Calibre x Carrera
52 x 58.6 mm (2.05 x 2.31 in)
Relación de compresión
11.2:1
Sistema de arranque
Arranque eléctrico
Sistema de lubricación
Cárter húmedo
Aceite de motorTipo
SAE 10W30 o SAE 10W40
Calidad de aceite de motor recomendado
Servicio API tipo SH o superior
Cantidad de aceite de motorSin cambio del filtro de aceite
1.4 L (1.48 US qt) (1.23 Imp qt)
Con cambio del filtro de aceite
1.5L (1.59 US qt) (1.32 Imp qt)
Aceite de la transmisiónTipo
Aceite de motor YAMALUBE 4 (10W30) o
SAE10W30 tipo SE
Cantidad
0.21 L (0.22 US qt) (0.18 Imp qt)
Sistema de refrigeraciónCapacidad del depósito de líquido refrige-
rante hasta la marca de nivel máximo
0.26 L (0.28 US qt) (0.23 Imp qt)
Filtro de aireFiltro de aire
Elemento seco
CombustibleCombustible recomendado
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible
12.5 L (13.21 US qt) (11.00 Imp qt)
Cantidad de reserva de combustible
2 L (2.11 US qt) (1.76 Imp qt)
Inyección de combustibleFabricante
AISAN
Modelo x cantidad
EFI System x 1
Bujía(s)Fabricante/modelo
NGK / CPR 9EA-9
Distancia entre electrodos de la bujía
0.8-0.9 mm (0.031-0.035 in)
EmbragueTipo de embrague
Automático centrífugo en seco
TransmisiónSistema de reducción primaria
Engranaje helicoidal
Relación de reducción primaria
41/14 (2.929)
Sistema de reducción secundaria
Engranaje helicoidal
Relación de reducción secundaria
44/13 (3.385)
Tipo de transmisión
Correa trapezoidal automática
8
ESPECIFICACIONES
8-1
1B9-F8199-S0.qxd 20/12/2005 03:59 Página 73

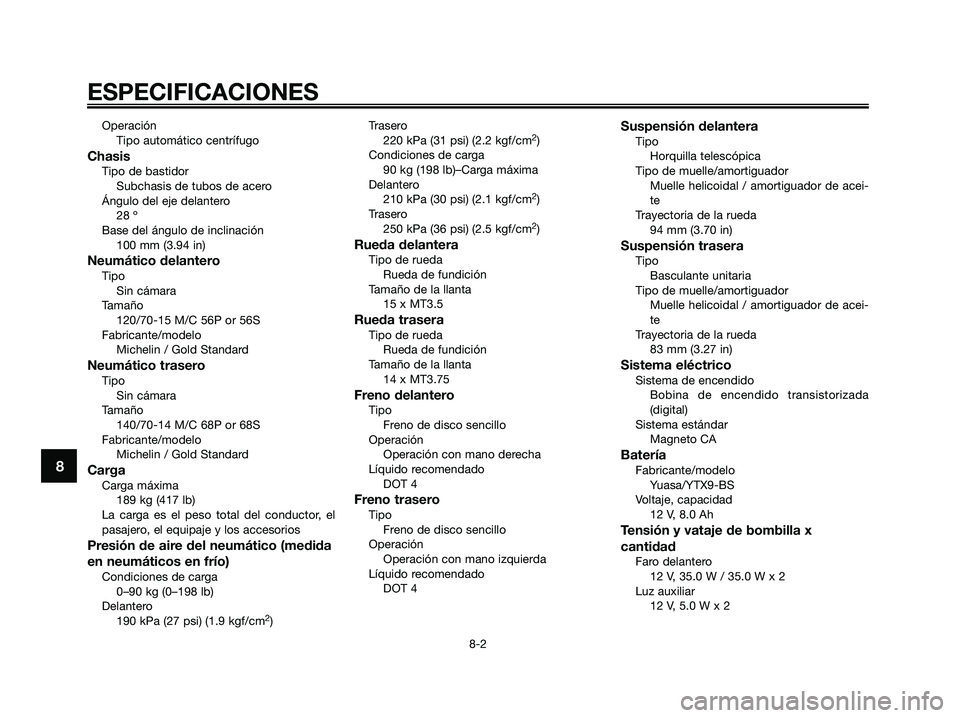

Operación
Tipo automático centrífugo
ChasisTipo de bastidor
Subchasis de tubos de acero
Ángulo del eje delantero
28 º
Base del ángulo de inclinación
100 mm (3.94 in)
Neumático delanteroTipo
Sin cámara
Tamaño
120/70-15 M/C 56P or 56S
Fabricante/modelo
Michelin / Gold Standard
Neumático traseroTipo
Sin cámara
Tamaño
140/70-14 M/C 68P or 68S
Fabricante/modelo
Michelin / Gold Standard
CargaCarga máxima
189 kg (417 lb)
La carga es el peso total del conductor, el
pasajero, el equipaje y los accesorios
Presión de aire del neumático (medida
en neumáticos en frío)
Condiciones de carga
0–90 kg (0–198 lb)
Delantero
190 kPa (27 psi) (1.9 kgf/cm
2)Trasero
220 kPa (31 psi) (2.2 kgf/cm
2)
Condiciones de carga
90 kg (198 lb)–Carga máxima
Delantero
210 kPa (30 psi) (2.1 kgf/cm
2)
Trasero
250 kPa (36 psi) (2.5 kgf/cm
2)
Rueda delanteraTipo de rueda
Rueda de fundición
Tamaño de la llanta
15 x MT3.5
Rueda traseraTipo de rueda
Rueda de fundición
Tamaño de la llanta
14 x MT3.75
Freno delanteroTipo
Freno de disco sencillo
Operación
Operación con mano derecha
Líquido recomendado
DOT 4
Freno traseroTipo
Freno de disco sencillo
Operación
Operación con mano izquierda
Líquido recomendado
DOT 4
Suspensión delanteraTipo
Horquilla telescópica
Tipo de muelle/amortiguador
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda
94 mm (3.70 in)
Suspensión traseraTipo
Basculante unitaria
Tipo de muelle/amortiguador
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda
83 mm (3.27 in)
Sistema eléctricoSistema de encendido
Bobina de encendido transistorizada
(digital)
Sistema estándar
Magneto CA
BateríaFabricante/modelo
Yuasa/YTX9-BS
Voltaje, capacidad
12 V, 8.0 Ah
Tensión y vataje de bombilla x
cantidad
Faro delantero
12 V, 35.0 W / 35.0 W x 2
Luz auxiliar
12 V, 5.0 W x 2
8
ESPECIFICACIONES
8-2
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 74

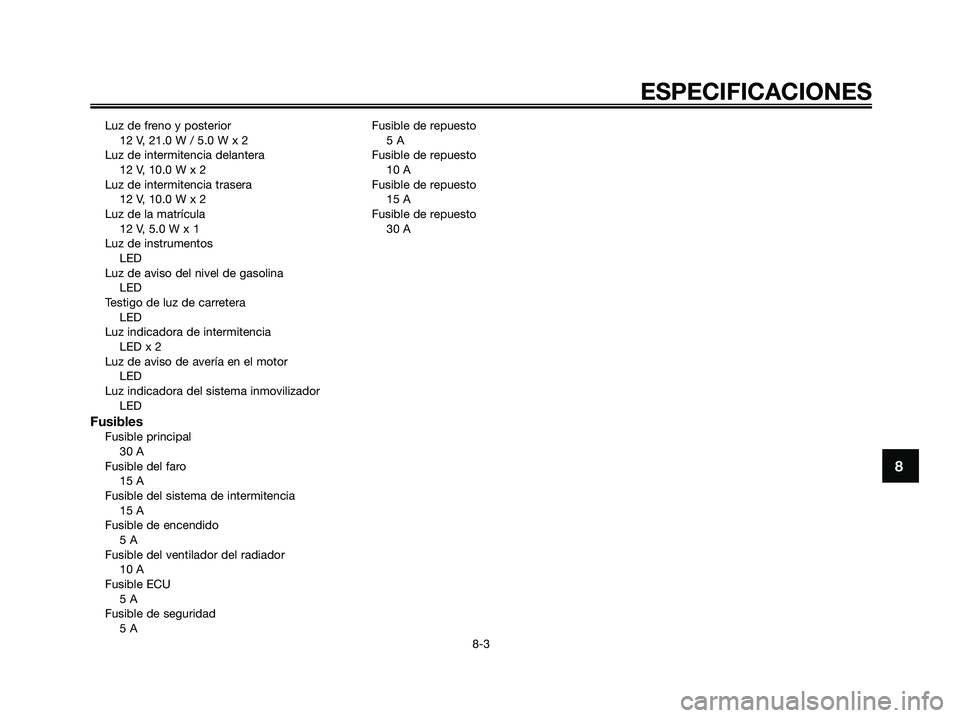

Luz de freno y posterior
12 V, 21.0 W / 5.0 W x 2
Luz de intermitencia delantera
12 V, 10.0 W x 2
Luz de intermitencia trasera
12 V, 10.0 W x 2
Luz de la matrícula
12 V, 5.0 W x 1
Luz de instrumentos
LED
Luz de aviso del nivel de gasolina
LED
Testigo de luz de carretera
LED
Luz indicadora de intermitencia
LED x 2
Luz de aviso de avería en el motor
LED
Luz indicadora del sistema inmovilizador
LED
FusiblesFusible principal
30 A
Fusible del faro
15 A
Fusible del sistema de intermitencia
15 A
Fusible de encendido
5 A
Fusible del ventilador del radiador
10 A
Fusible ECU
5 A
Fusible de seguridad
5 AFusible de repuesto
5 A
Fusible de repuesto
10 A
Fusible de repuesto
15 A
Fusible de repuesto
30 A
8
ESPECIFICACIONES
8-3
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 75

SAU26381
Número de identificación de la
llave
1. Key tag
2. Master key
3. Keys
El número de identificación de la llave
está grabado en la etiqueta de la lla-
ve. Anote este número en el espacio
previsto y utilícelo como referencia
cuando solicite una nueva llave.
SAU26410
Número de identificación del
vehículo
El número de identificación del vehí-
culo está grabado en el bastidor.
NOTA:
El número de identificación del vehí-
culo sirve para identificar el vehículo y
puede utilizarse para registrarla ante
las autoridades de su localidad a
efectos de matriculación.
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada
en el bastidor debajo del asiento del
conductor. (Véase la página 3-12.)
Anote los datos que figuran en esta
etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite
repuestos a un concesionario Yama-
ha.
9
INFORMACIÓN PARA EL CONSUMIDOR
9-1
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 76

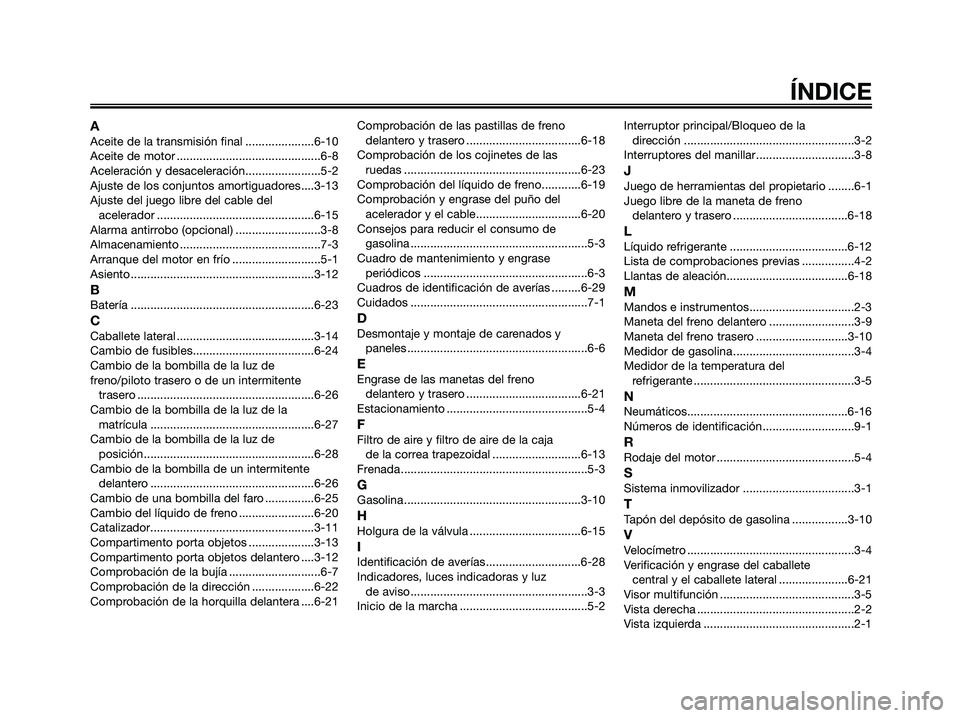

AAceite de la transmisión final .....................6-10
Aceite de motor ............................................6-8
Aceleración y desaceleración.......................5-2
Ajuste de los conjuntos amortiguadores....3-13
Ajuste del juego libre del cable del
acelerador ................................................6-15
Alarma antirrobo (opcional) ..........................3-8
Almacenamiento ...........................................7-3
Arranque del motor en frío ...........................5-1
Asiento ........................................................3-12
BBatería ........................................................6-23
CCaballete lateral ..........................................3-14
Cambio de fusibles.....................................6-24
Cambio de la bombilla de la luz de
freno/piloto trasero o de un intermitente
trasero ......................................................6-26
Cambio de la bombilla de la luz de la
matrícula ..................................................6-27
Cambio de la bombilla de la luz de
posición....................................................6-28
Cambio de la bombilla de un intermitente
delantero ..................................................6-26
Cambio de una bombilla del faro ...............6-25
Cambio del líquido de freno .......................6-20
Catalizador..................................................3-11
Compartimento porta objetos ....................3-13
Compartimento porta objetos delantero ....3-12
Comprobación de la bujía ............................6-7
Comprobación de la dirección ...................6-22
Comprobación de la horquilla delantera ....6-21Comprobación de las pastillas de freno
delantero y trasero ...................................6-18
Comprobación de los cojinetes de las
ruedas ......................................................6-23
Comprobación del líquido de freno............6-19
Comprobación y engrase del puño del
acelerador y el cable................................6-20
Consejos para reducir el consumo de
gasolina ......................................................5-3
Cuadro de mantenimiento y engrase
periódicos ..................................................6-3
Cuadros de identificación de averías .........6-29
Cuidados ......................................................7-1
DDesmontaje y montaje de carenados y
paneles .......................................................6-6
EEngrase de las manetas del freno
delantero y trasero ...................................6-21
Estacionamiento ...........................................5-4
FFiltro de aire y filtro de aire de la caja
de la correa trapezoidal ...........................6-13
Frenada.........................................................5-3
GGasolina ......................................................3-10
HHolgura de la válvula ..................................6-15
IIdentificación de averías.............................6-28
Indicadores, luces indicadoras y luz
de aviso......................................................3-3
Inicio de la marcha .......................................5-2Interruptor principal/Bloqueo de la
dirección ....................................................3-2
Interruptores del manillar..............................3-8
JJuego de herramientas del propietario ........6-1
Juego libre de la maneta de freno
delantero y trasero ...................................6-18
LLíquido refrigerante ....................................6-12
Lista de comprobaciones previas ................4-2
Llantas de aleación.....................................6-18
MMandos e instrumentos................................2-3
Maneta del freno delantero ..........................3-9
Maneta del freno trasero ............................3-10
Medidor de gasolina .....................................3-4
Medidor de la temperatura del
refrigerante .................................................3-5
NNeumáticos.................................................6-16
Números de identificación............................9-1
RRodaje del motor ..........................................5-4
SSistema inmovilizador ..................................3-1
TTapón del depósito de gasolina .................3-10
VVelocímetro ...................................................3-4
Verificación y engrase del caballete
central y el caballete lateral .....................6-21
Visor multifunción .........................................3-5
Vista derecha ................................................2-2
Vista izquierda ..............................................2-1
ÍNDICE
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 77

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2005.10-Bengar Gràfiques, S.L.
(S)
1B9-F8199-S0.qxd 18/10/2005 11:30 Página 78
