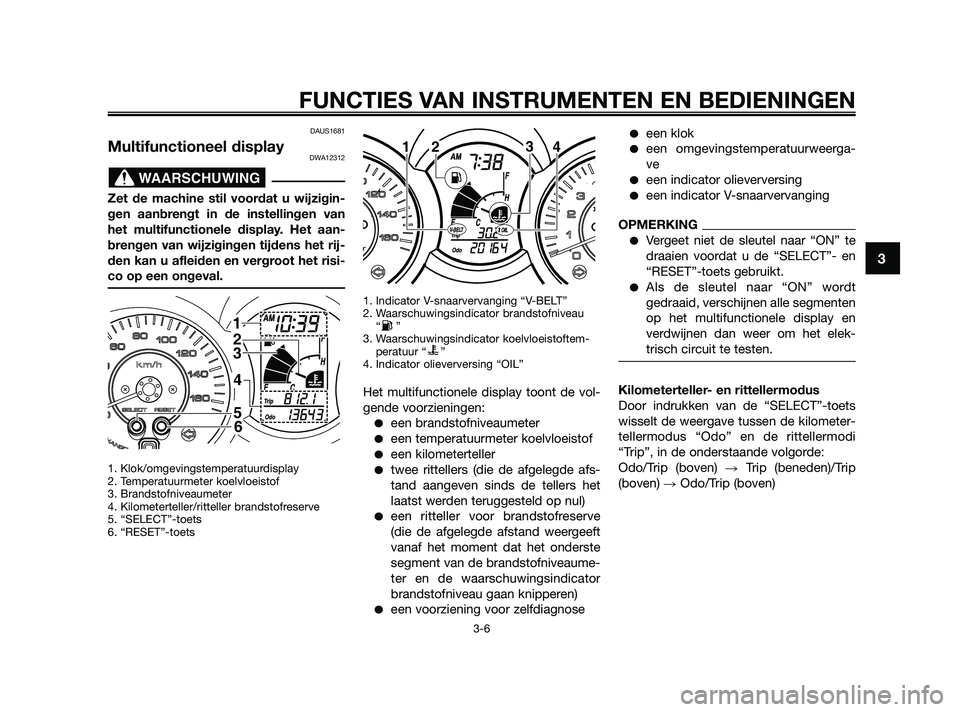

Multifunctioneel displayDWA12312
Zet de machine stil voordat u wijzigin-
gen aanbrengt in de instellingen van
het multifunctionele display. Het aan-
brengen van wijzigingen tijdens het rij-
den kan u afleiden en vergroot het risi-
co op een ongeval.
1. Klok/omgevingstemperatuurdisplay
2. Temperatuurmeter koelvloeistof
3. Brandstofniveaumeter
4. Kilometerteller/ritteller brandstofreserve
5. “SELECT”-toets
6. “RESET”-toets1. Indicator V-snaarvervanging “V-BELT”
2. Waarschuwingsindicator brandstofniveau
“”
3. Waarschuwingsindicator koelvloeistoftem-
peratuur “ ”
4. Indicator olieverversing “OIL”
Het multifunctionele display toont de vol-
gende voorzieningen:
een brandstofniveaumeter
een temperatuurmeter koelvloeistof
een kilometerteller
twee rittellers (die de afgelegde afs-
tand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
een ritteller voor brandstofreserve
(die de afgelegde afstand weergeeft
vanaf het moment dat het onderste
segment van de brandstofniveaume-
ter en de waarschuwingsindicator
brandstofniveau gaan knipperen)
een voorziening voor zelfdiagnose
een klok
een omgevingstemperatuurweerga-
ve
een indicator olieverversing
een indicator V-snaarvervanging
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
Als de sleutel naar “ON” wordt
gedraaid, verschijnen alle segmenten
op het multifunctionele display en
verdwijnen dan weer om het elek-
trisch circuit te testen.
Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets
wisselt de weergave tussen de kilometer-
tellermodus “Odo” en de rittellermodi
“Trip”, in de onderstaande volgorde:
Odo/Trip (boven) Trip (beneden)/Trip
(boven) Odo/Trip (boven)
123
4
1
2
3
4
5
6
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
39D-F819D-D0 4/11/09 20:11 Página 21

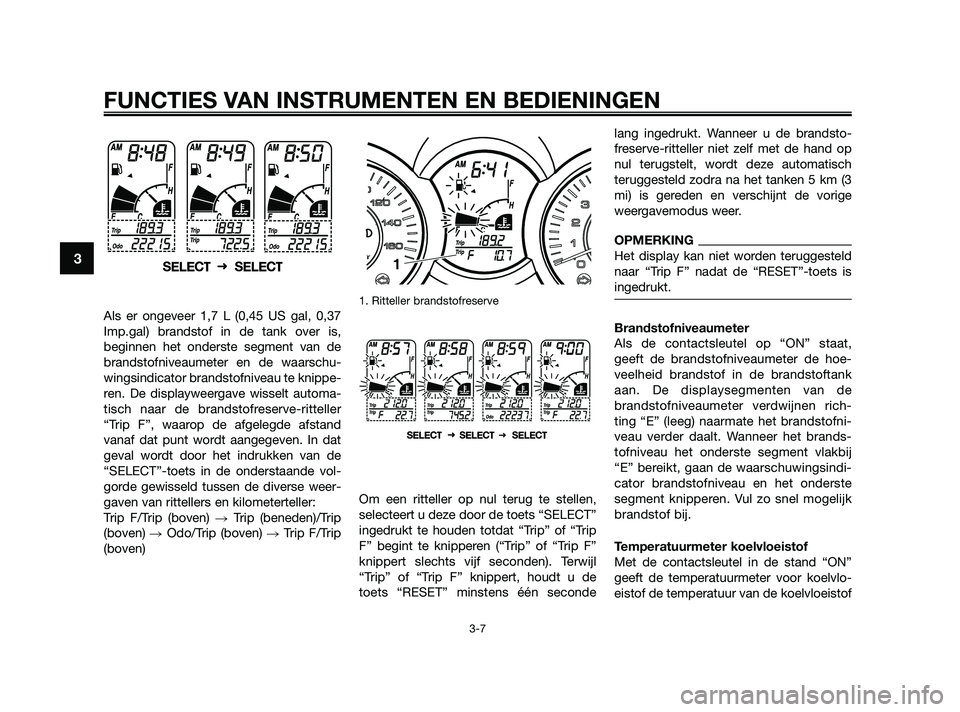

Als er ongeveer 1,7 L (0,45 US gal, 0,37
Imp.gal) brandstof in de tank over is,
beginnen het onderste segment van de
brandstofniveaumeter en de waarschu-
wingsindicator brandstofniveau te knippe-
ren. De displayweergave wisselt automa-
tisch naar de brandstofreserve-ritteller
“Trip F”, waarop de afgelegde afstand
vanaf dat punt wordt aangegeven. In dat
geval wordt door het indrukken van de
“SELECT”-toets in de onderstaande vol-
gorde gewisseld tussen de diverse weer-
gaven van rittellers en kilometerteller:
Trip F/Trip (boven) Trip (beneden)/Trip
(boven) Odo/Trip (boven) Trip F/Trip
(boven)
1. Ritteller brandstofreserve
Om een ritteller op nul terug te stellen,
selecteert u deze door de toets “SELECT”
ingedrukt te houden totdat “Trip” of “Trip
F” begint te knipperen (“Trip” of “Trip F”
knippert slechts vijf seconden). Terwijl
“Trip” of “Trip F” knippert, houdt u de
toets “RESET” minstens één secondelang ingedrukt. Wanneer u de brandsto-
freserve-ritteller niet zelf met de hand op
nul terugstelt, wordt deze automatisch
teruggesteld zodra na het tanken 5 km (3
mi) is gereden en verschijnt de vorige
weergavemodus weer.
OPMERKING
Het display kan niet worden teruggesteld
naar “Trip F” nadat de “RESET”-toets is
ingedrukt.
Brandstofniveaumeter
Als de contactsleutel op “ON” staat,
geeft de brandstofniveaumeter de hoe-
veelheid brandstof in de brandstoftank
aan. De displaysegmenten van de
brandstofniveaumeter verdwijnen rich-
ting “E” (leeg) naarmate het brandstofni-
veau verder daalt. Wanneer het brands-
tofniveau het onderste segment vlakbij
“E” bereikt, gaan de waarschuwingsindi-
cator brandstofniveau en het onderste
segment knipperen. Vul zo snel mogelijk
brandstof bij.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON”
geeft de temperatuurmeter voor koelvlo-
eistof de temperatuur van de koelvloeistof
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
39D-F819D-D0 4/11/09 20:11 Página 22

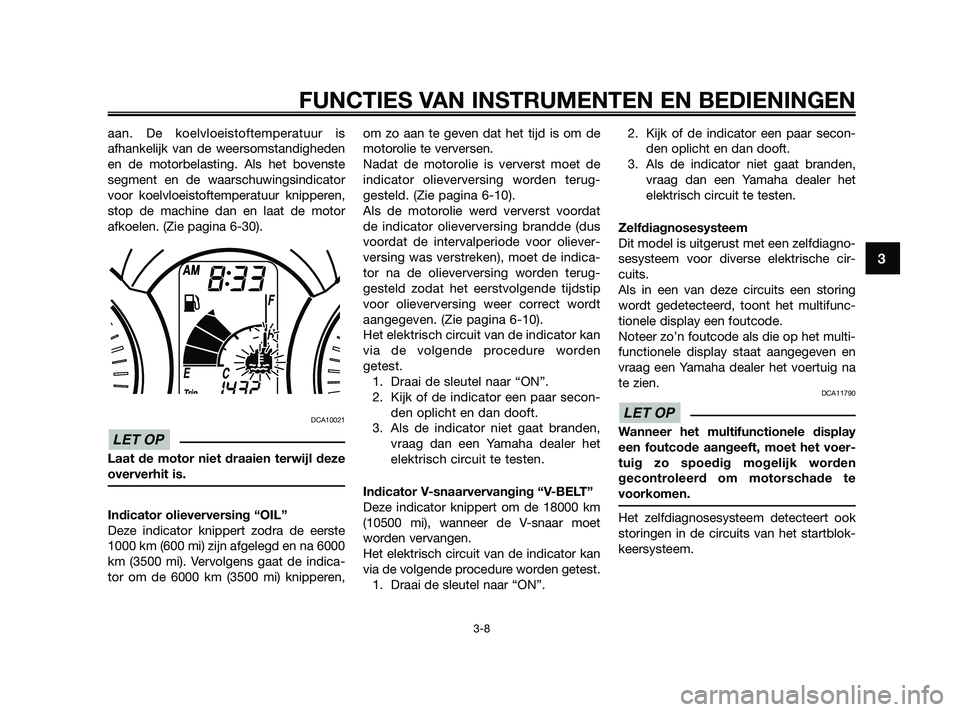

aan. De koelvloeistoftemperatuur is
afhankelijk van de weersomstandigheden
en de motorbelasting. Als het bovenste
segment en de waarschuwingsindicator
voor koelvloeistoftemperatuur knipperen,
stop de machine dan en laat de motor
afkoelen. (Zie pagina 6-30).
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Indicator olieverversing “OIL”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na 6000
km (3500 mi). Vervolgens gaat de indica-
tor om de 6000 km (3500 mi) knipperen,om zo aan te geven dat het tijd is om de
motorolie te verversen.
Nadat de motorolie is ververst moet de
indicator olieverversing worden terug-
gesteld. (Zie pagina 6-10).
Als de motorolie werd ververst voordat
de indicator olieverversing brandde (dus
voordat de intervalperiode voor oliever-
versing was verstreken), moet de indica-
tor na de olieverversing worden terug-
gesteld zodat het eerstvolgende tijdstip
voor olieverversing weer correct wordt
aangegeven. (Zie pagina 6-10).
Het elektrisch circuit van de indicator kan
via de volgende procedure worden
getest.
1. Draai de sleutel naar “ON”.
2. Kijk of de indicator een paar secon-
den oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 18000 km
(10500 mi), wanneer de V-snaar moet
worden vervangen.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Draai de sleutel naar “ON”.2. Kijk of de indicator een paar secon-
den oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische cir-
cuits.
Als in een van deze circuits een storing
wordt gedetecteerd, toont het multifunc-
tionele display een foutcode.
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig na
te zien.
DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden
gecontroleerd om motorschade te
voorkomen.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
LET OP
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
39D-F819D-D0 4/11/09 20:11 Página 23

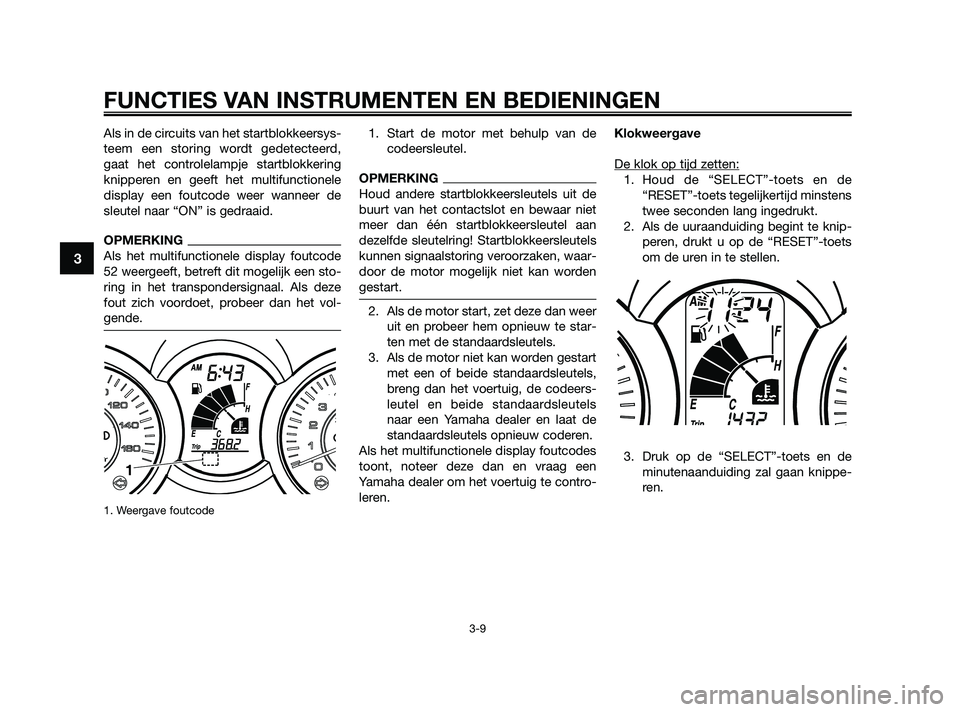

Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het multifunctionele
display een foutcode weer wanneer de
sleutel naar “ON” is gedraaid.
OPMERKING
Als het multifunctionele display foutcode
52 weergeeft, betreft dit mogelijk een sto-
ring in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het vol-
gende.
1. Weergave foutcode
1. Start de motor met behulp van de
codeersleutel.
OPMERKING
Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan
dezelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te star-
ten met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeers-
leutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
Als het multifunctionele display foutcodes
toont, noteer deze dan en vraag een
Yamaha dealer om het voertuig te contro-
leren.Klokweergave
De klok op tijd zetten:
1. Houd de “SELECT”-toets en de
“RESET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
2. Als de uuraanduiding begint te knip-
peren, drukt u op de “RESET”-toets
om de uren in te stellen.
3. Druk op de “SELECT”-toets en de
minutenaanduiding zal gaan knippe-
ren.
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
39D-F819D-D0 4/11/09 20:11 Página 24

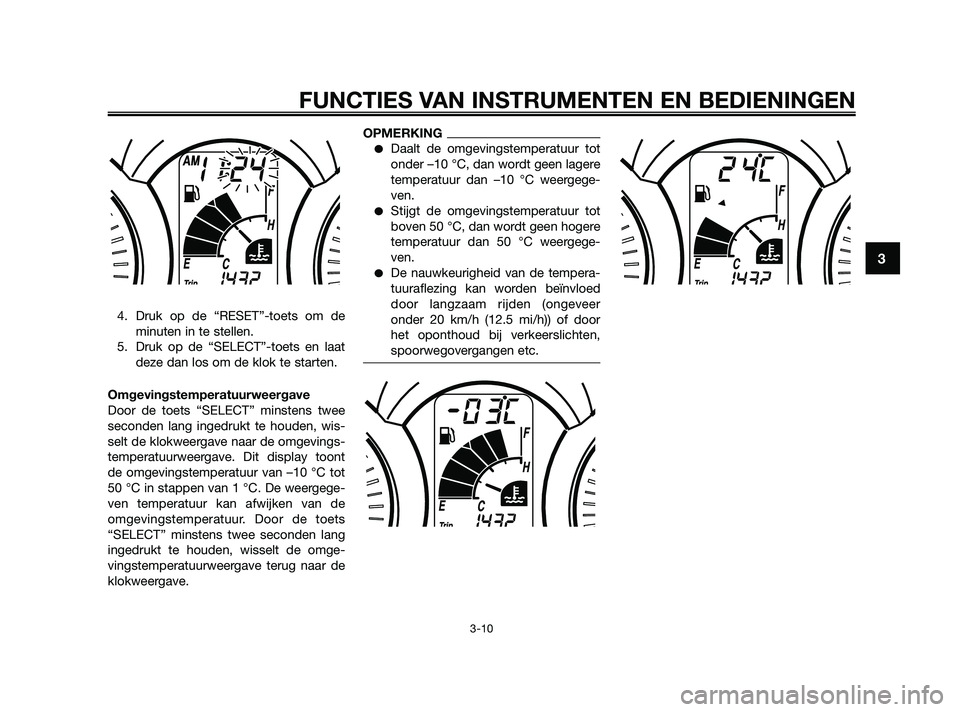

4. Druk op de “RESET”-toets om de
minuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Omgevingstemperatuurweergave
Door de toets “SELECT” minstens twee
seconden lang ingedrukt te houden, wis-
selt de klokweergave naar de omgevings-
temperatuurweergave. Dit display toont
de omgevingstemperatuur van –10 °C tot
50 °C in stappen van 1 °C. De weergege-
ven temperatuur kan afwijken van de
omgevingstemperatuur. Door de toets
“SELECT” minstens twee seconden lang
ingedrukt te houden, wisselt de omge-
vingstemperatuurweergave terug naar de
klokweergave.
OPMERKING
Daalt de omgevingstemperatuur tot
onder –10 °C, dan wordt geen lagere
temperatuur dan –10 °C weergege-
ven.
Stijgt de omgevingstemperatuur tot
boven 50 °C, dan wordt geen hogere
temperatuur dan 50 °C weergege-
ven.
De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (ongeveer
onder 20 km/h (12.5 mi/h)) of door
het oponthoud bij verkeerslichten,
spoorwegovergangen etc.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
39D-F819D-D0 4/11/09 20:11 Página 25

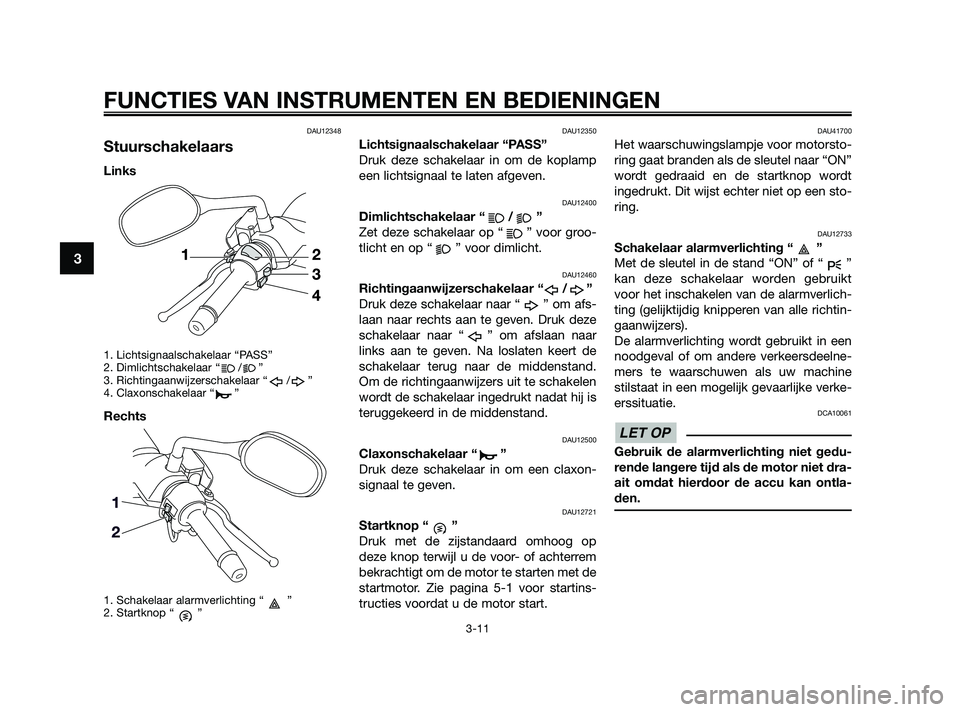

DAU12348
Stuurschakelaars
Links
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
Rechts
1. Schakelaar alarmverlichting “ ”
2. Startknop “ ”
DAU12350
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groo-
tlicht en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afs-
laan naar rechts aan te geven. Druk deze
schakelaar naar “ ” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand.
Om de richtingaanwijzers uit te schakelen
wordt de schakelaar ingedrukt nadat hij is
teruggekeerd in de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxon-
signaal te geven.
DAU12721
Startknop “ ”
Druk met de zijstandaard omhoog op
deze knop terwijl u de voor- of achterrem
bekrachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startins-
tructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt
ingedrukt. Dit wijst echter niet op een sto-
ring.
DAU12733
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt
voor het inschakelen van de alarmverlich-
ting (gelijktijdig knipperen van alle richtin-
gaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine
stilstaat in een mogelijk gevaarlijke verke-
erssituatie.
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet dra-
ait omdat hierdoor de accu kan ontla-
den.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
39D-F819D-D0 4/11/09 20:11 Página 26

DAU12900
Voorremhendel

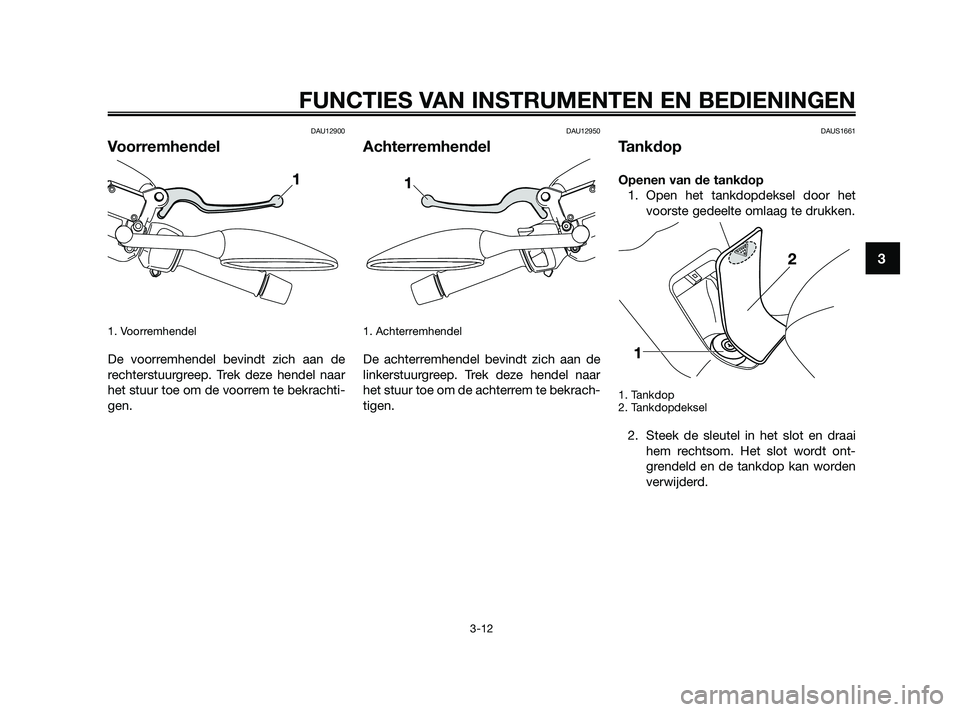

1. Voorremhendel
De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
DAU12950
Achterremhendel
1. Achterremhendel
De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar
het stuur toe om de achterrem te bekrach-
tigen.
DAUS1661
Tankdop
Openen van de tankdop
1. Open het tankdopdeksel door het
voorste gedeelte omlaag te drukken.
1. Tankdop
2. Tankdopdeksel
2. Steek de sleutel in het slot en draai
hem rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden
verwijderd.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
39D-F819D-D0 4/11/09 20:11 Página 27

1. Tankdop

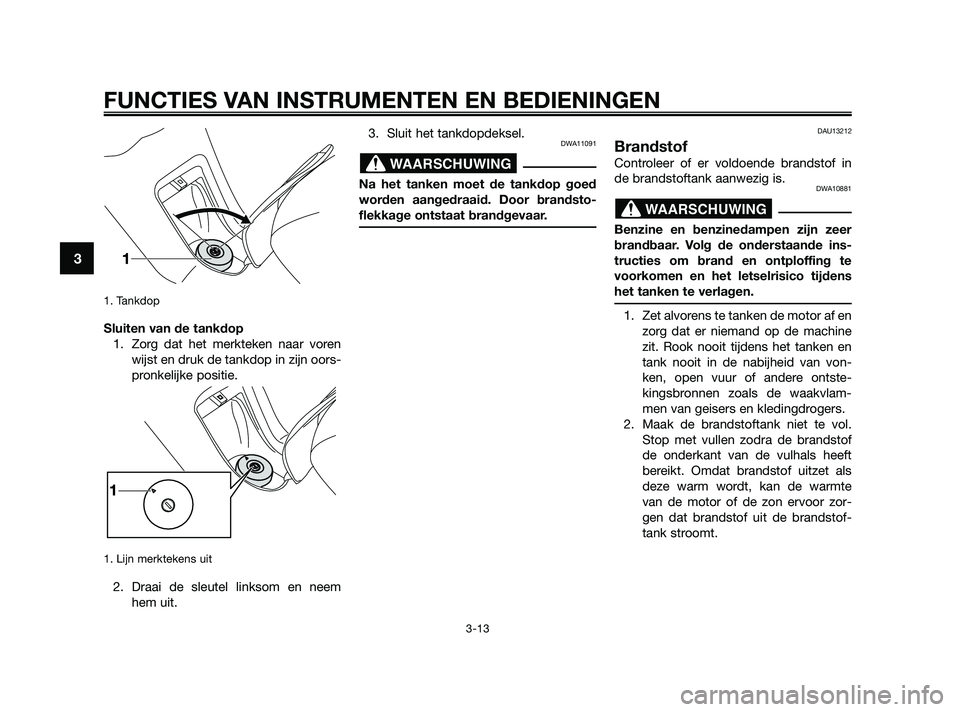

Sluiten van de tankdop
1. Zorg dat het merkteken naar voren
wijst en druk de tankdop in zijn oors-
pronkelijke positie.
1. Lijn merktekens uit
2. Draai de sleutel linksom en neem
hem uit.3. Sluit het tankdopdeksel.
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandsto-
flekkage ontstaat brandgevaar.
DAU13212
Brandstof
Controleer of er voldoende brandstof in
de brandstoftank aanwezig is.
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande ins-
tructies om brand en ontploffing te
voorkomen en het letselrisico tijdens
het tanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van von-
ken, open vuur of andere ontste-
kingsbronnen zoals de waakvlam-
men van geisers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Stop met vullen zodra de brandstof
de onderkant van de vulhals heeft
bereikt. Omdat brandstof uitzet als
deze warm wordt, kan de warmte
van de motor of de zon ervoor zor-
gen dat brandstof uit de brandstof-
tank stroomt.
WAARSCHUWING
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
39D-F819D-D0 4/11/09 20:11 Página 28

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
3. Veeg uitgestroomde brandstof
onmiddellijk af. LET OP: Veeg
gemorste brandstof onmiddellijk
af met een schone, droge, zachte
doek, aangezien de brandstof de
gelakte oppervlakken en kunststof
delen kan aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep
onmiddellijk medische hulp in nadat u
benzine heeft ingeslikt, veel benzine-
damp heeft ingeademd of benzine in
uw ogen heeft gekregen. Als benzineop uw huid terechtkomt, was deze dan
af met water en zeep. Als u benzine op
uw kleding morst, trek dan andere kle-
ding aan.
DAU33520
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige moto-
ronderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen),
gebruik dan benzine van een ander merk
of gebruik loodvrije superbenzine. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onder-
houdskosten beperkt.
DAU13445
Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatkataly-
satoren in het uitlaatsysteem.
DWA10862
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Let op het vol-
gende om brandgevaar of brandwon-
den te voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat
gemakkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitla-
atsysteem in aanraking kunnen
komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan
enkele minuten stationair draaien.
Lang stationair draaien kan leiden
tot oververhitting.
WAARSCHUWING
LET OP
Voorgeschreven brandstof:UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
11,8 L (3,12 US gal, 2,60 Imp.gal)
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
39D-F819D-D0 4/11/09 20:11 Página 29

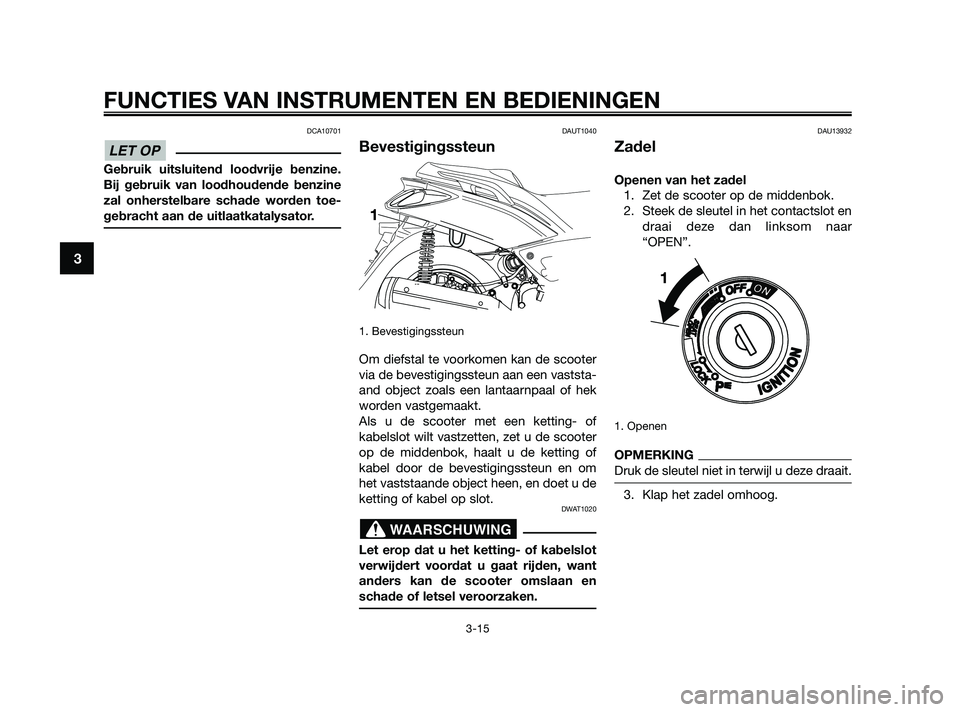

DCA10701
Gebruik uitsluitend loodvrije benzine.
Bij gebruik van loodhoudende benzine
zal onherstelbare schade worden toe-
gebracht aan de uitlaatkatalysator.
DAUT1040
Bevestigingssteun
1. Bevestigingssteun
Om diefstal te voorkomen kan de scooter
via de bevestigingssteun aan een vaststa-
and object zoals een lantaarnpaal of hek
worden vastgemaakt.
Als u de scooter met een ketting- of
kabelslot wilt vastzetten, zet u de scooter
op de middenbok, haalt u de ketting of
kabel door de bevestigingssteun en om
het vaststaande object heen, en doet u de
ketting of kabel op slot.
DWAT1020
Let erop dat u het ketting- of kabelslot
verwijdert voordat u gaat rijden, want
anders kan de scooter omslaan en
schade of letsel veroorzaken.
DAU13932
Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai deze dan linksom naar
“OPEN”.
1. Openen
OPMERKING
Druk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.
WAARSCHUWING
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
39D-F819D-D0 4/11/09 20:11 Página 30
