2. Faire le plein de carburant et, si dis-
ponible, ajouter un stabilisateur de
carburant afin d’éviter que le réser-
voir ne rouille et que le carburant ne
se dégrade.
3. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les seg-
ments, etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’hui-
le moteur dans l’orifice de bou-
gie.
c. Remonter le capuchon de bou-
gie sur la bougie et placer cette
dernière sur la culasse de sorte
que ses électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plu-
sieurs reprises à l’aide du démar-
reur. (Ceci permet de répartir
l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon. AVERTISE-
MENT! Avant de faire tourner
le moteur, veiller à mettre les
électrodes de bougie à la mas-
se afin d’éviter la productiond’étincelles, car celles-ci pour-
raient être à l’origine de dégâts
et de brûlures.
[FWA10951]
4. Lubrifier tous les câbles de comman-
de ainsi que les articulations de tous
les leviers, pédales, et de la béquille
latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus,
puis élever le scooter de sorte que
ses deux roues ne reposent pas sur
le sol. S’il n’est pas possible d’élever
les roues, les tourner quelque peu
chaque mois de sorte que l’humidité
ne se concentre pas en un point pré-
cis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plas-
tique afin d’éviter toute infiltration
d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la
recharger une fois par mois. Ne pas
ranger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 °C (30 °F) ou plus de 30 °C (90
°F)]. Pour plus d’informations au
sujet de l’entreposage de la batterie,
se reporter à la page 6-25.
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser le scooter.
SOIN ET REMISAGE DU SCOOTER
7-4
7
37P-F8199-F1 19/2/10 05:18 Página 81

Dimensions:Longueur hors tout:2.201 mm (86,7 in)
Largeur hors tout: 776 mm (30,6 in)
Hauteur hors tout: 1.337 mm (52,6 in)
Hauteur de la selle: 792 mm (31,2 in)
Empattement: 1.545 mm (60,8 in)
Garde au sol: 135 mm (5,31 in)
Rayon de braquage minimum: 1805 mm (71,1 in)
Poids:Avec huile et carburant:YP250R 177 kg (391 lb)
YP250RA 184,4 kg (407 lb)
Moteur:Type de moteur:Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres: Monocylindre incliné vers l’avant
Cylindrée: 249 cm
3
Alésage x course:69,0 x 66,8 mm (2,72 x 2,63 in)
Taux de compression: 10,00 :1
Système de démarrage: Démarreur électrique Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée: API Service de type SF, SG et au-
delà/JASO MA
Quantité d’huile moteur:Vidange périodique: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Huile de transmission finale:Type:YAMALUBE 4 (10W-30) ou huile moteur
SAE 10W-30 de type SE
Quantité: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):0,25 L (0,26 US qt, 0,22 Imp.qt)
Capacité du radiateur (circuit compris): 1,00 L (1,06 US qt, 0,88 Imp.qt)
Filtre à air:Élément du filtre à air:Élément en papier huilé
Carburant:Carburant recommandé:Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Quantité de la réserve: 2,0 L (0,53 US gal, 0,44 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification:1C04 00
Fabricant: AISAN
Bougie(s):Fabricant/modèle: NGK/DPR8EA-9
Écartement des électrodes: 0,8–0,9 mm (0,031–0,035 in)
Embrayage:Type d’embrayage:Sec, centrifuge automatique
Transmission:Système de réduction primaire:Engrenage hélicoïdal
-20 -10 0 10 20 30
40 50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
CARACTÉRISTIQUES
8-1
8
37P-F8199-F1 13/4/10 07:31 Página 82

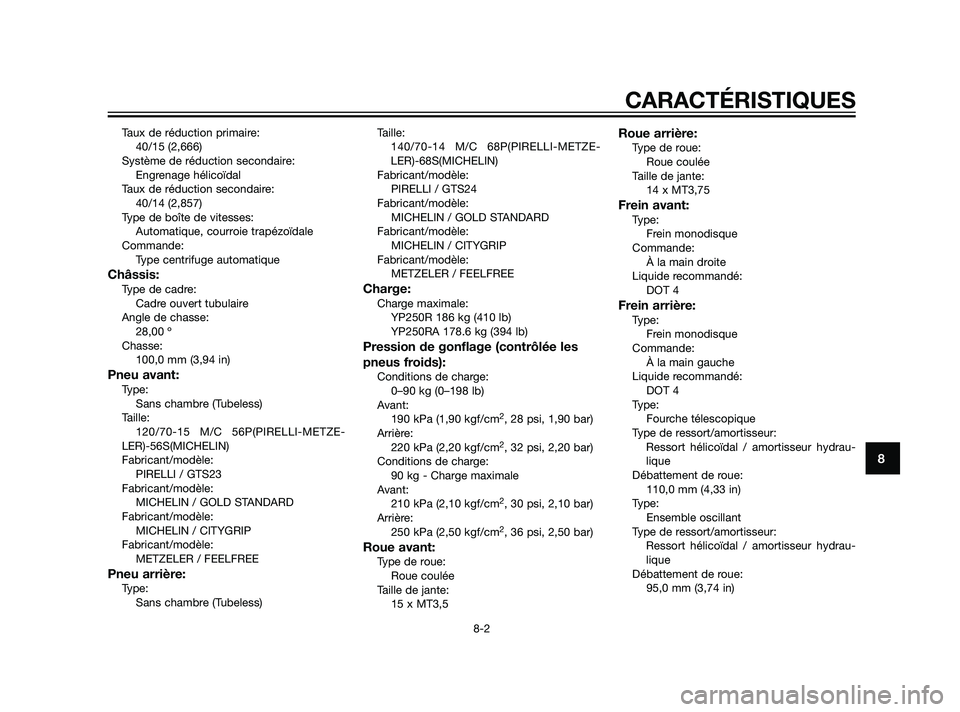

Taux de réduction primaire:
40/15 (2,666)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
40/14 (2,857)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Châssis:Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
28,00 º
Chasse:
100,0 mm (3,94 in)
Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70-15 M/C 56P(PIRELLI-METZE-
LER)-56S(MICHELIN)
Fabricant/modèle:
PIRELLI / GTS23
Fabricant/modèle:
MICHELIN / GOLD STANDARD
Fabricant/modèle:
MICHELIN / CITYGRIP
Fabricant/modèle:
METZELER / FEELFREE
Pneu arrière:Type:
Sans chambre (Tubeless)Taille:
140/70-14 M/C 68P(PIRELLI-METZE-
LER)-68S(MICHELIN)
Fabricant/modèle:
PIRELLI / GTS24
Fabricant/modèle:
MICHELIN / GOLD STANDARD
Fabricant/modèle:
MICHELIN / CITYGRIP
Fabricant/modèle:
METZELER / FEELFREE
Charge:Charge maximale:
YP250R 186 kg (410 lb)
YP250RA 178.6 kg (394 lb)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Arrière:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Conditions de charge:
90 kg - Charge maximale
Avant:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Arrière:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
15 x MT3,5
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
14 x MT3,75
Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrau-
lique
Débattement de roue:
110,0 mm (4,33 in)
Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrau-
lique
Débattement de roue:
95,0 mm (3,74 in)
CARACTÉRISTIQUES
8-2
8
37P-F8199-F1 19/2/10 05:18 Página 83

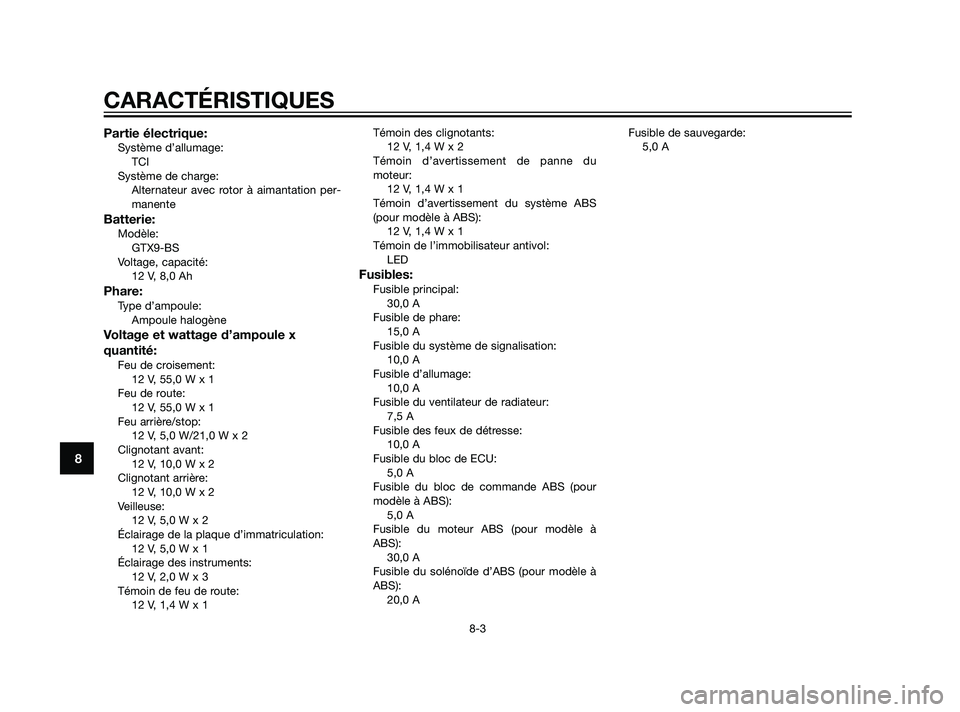

Partie électrique:Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:Modèle:
GTX9-BS
Voltage, capacité:
12 V, 8,0 Ah
Phare:Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule x
quantité:
Feu de croisement:
12 V, 55,0 W x 1
Feu de route:
12 V, 55,0 W x 1
Feu arrière/stop:
12 V, 5,0 W/21,0 W x 2
Clignotant avant:
12 V, 10,0 W x 2
Clignotant arrière:
12 V, 10,0 W x 2
Veilleuse:
12 V, 5,0 W x 2
Éclairage de la plaque d’immatriculation:
12 V, 5,0 W x 1
Éclairage des instruments:
12 V, 2,0 W x 3
Témoin de feu de route:
12 V, 1,4 W x 1Témoin des clignotants:
12 V, 1,4 W x 2
Témoin d’avertissement de panne du
moteur:
12 V, 1,4 W x 1
Témoin d’avertissement du système ABS
(pour modèle à ABS):
12 V, 1,4 W x 1
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30,0 A
Fusible de phare:
15,0 A
Fusible du système de signalisation:
10,0 A
Fusible d’allumage:
10,0 A
Fusible du ventilateur de radiateur:
7,5 A
Fusible des feux de détresse:
10,0 A
Fusible du bloc de ECU:
5,0 A
Fusible du bloc de commande ABS (pour
modèle à ABS):
5,0 A
Fusible du moteur ABS (pour modèle à
ABS):
30,0 A
Fusible du solénoïde d’ABS (pour modèle à
ABS):
20,0 AFusible de sauvegarde:
5,0 A
CARACTÉRISTIQUES
8-3
8
37P-F8199-F1 19/2/10 05:18 Página 84

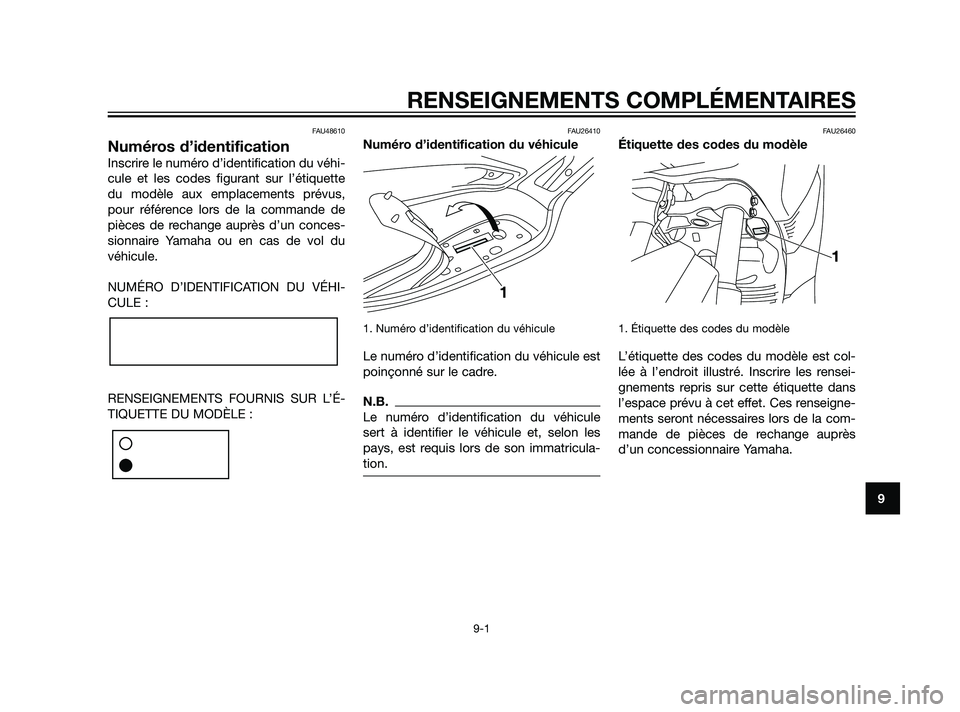

FAU48610
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette
du modèle aux emplacements prévus,
pour référence lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha ou en cas de vol du
véhicule.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
RENSEIGNEMENTS FOURNIS SUR L’É-
TIQUETTE DU MODÈLE :
FAU26410
Numéro d’identification du véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.
Le numéro d’identification du véhicule
sert à identifier le véhicule et, selon les
pays, est requis lors de son immatricula-
tion.
FAU26460
Étiquette des codes du modèle
1. Étiquette des codes du modèle
L’étiquette des codes du modèle est col-
lée à l’endroit illustré. Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès
d’un concessionnaire Yamaha.
1
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
37P-F8199-F1 19/2/10 05:18 Página 85

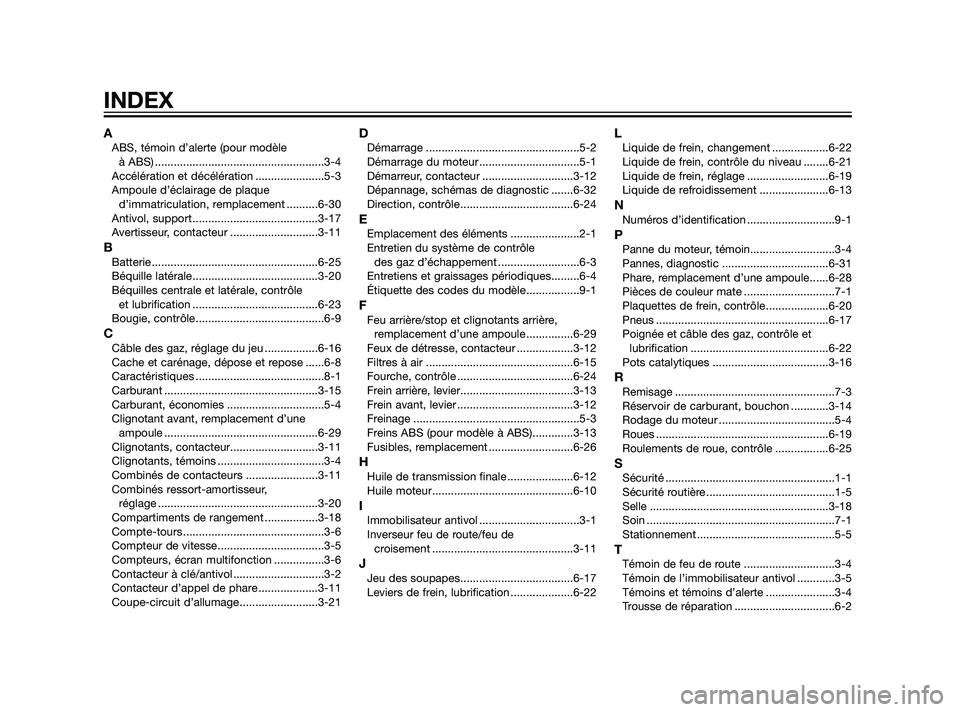

AABS, témoin d’alerte (pour modèle
à ABS) ......................................................3-4
Accélération et décélération ......................5-3
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ..........6-30
Antivol, support ........................................3-17
Avertisseur, contacteur ............................3-11
BBatterie .....................................................6-25
Béquille latérale........................................3-20
Béquilles centrale et latérale, contrôle
et lubrification ........................................6-23
Bougie, contrôle.........................................6-9
CCâble des gaz, réglage du jeu .................6-16
Cache et carénage, dépose et repose ......6-8
Caractéristiques .........................................8-1
Carburant .................................................3-15
Carburant, économies ...............................5-4
Clignotant avant, remplacement d’une
ampoule .................................................6-29
Clignotants, contacteur............................3-11
Clignotants, témoins ..................................3-4
Combinés de contacteurs .......................3-11
Combinés ressort-amortisseur,
réglage ...................................................3-20
Compartiments de rangement .................3-18
Compte-tours .............................................3-6
Compteur de vitesse..................................3-5
Compteurs, écran multifonction ................3-6
Contacteur à clé/antivol .............................3-2
Contacteur d’appel de phare ...................3-11
Coupe-circuit d’allumage.........................3-21
DDémarrage .................................................5-2
Démarrage du moteur ................................5-1
Démarreur, contacteur .............................3-12
Dépannage, schémas de diagnostic .......6-32
Direction, contrôle....................................6-24
EEmplacement des éléments ......................2-1
Entretien du système de contrôle
des gaz d’échappement ..........................6-3
Entretiens et graissages périodiques.........6-4
Étiquette des codes du modèle.................9-1
FFeu arrière/stop et clignotants arrière,
remplacement d’une ampoule ...............6-29
Feux de détresse, contacteur ..................3-12
Filtres à air ...............................................6-15
Fourche, contrôle .....................................6-24
Frein arrière, levier....................................3-13
Frein avant, levier .....................................3-12
Freinage .....................................................5-3
Freins ABS (pour modèle à ABS).............3-13
Fusibles, remplacement ...........................6-26
HHuile de transmission finale .....................6-12
Huile moteur.............................................6-10
IImmobilisateur antivol ................................3-1
Inverseur feu de route/feu de
croisement .............................................3-11
JJeu des soupapes....................................6-17
Leviers de frein, lubrification ....................6-22
LLiquide de frein, changement ..................6-22
Liquide de frein, contrôle du niveau ........6-21
Liquide de frein, réglage ..........................6-19
Liquide de refroidissement ......................6-13
NNuméros d’identification ............................9-1
PPanne du moteur, témoin...........................3-4
Pannes, diagnostic ..................................6-31
Phare, remplacement d’une ampoule......6-28
Pièces de couleur mate .............................7-1
Plaquettes de frein, contrôle....................6-20
Pneus .......................................................6-17
Poignée et câble des gaz, contrôle et
lubrification ............................................6-22
Pots catalytiques .....................................3-16
RRemisage ...................................................7-3
Réservoir de carburant, bouchon ............3-14
Rodage du moteur .....................................5-4
Roues .......................................................6-19
Roulements de roue, contrôle .................6-25
SSécurité ......................................................1-1
Sécurité routière .........................................1-5
Selle .........................................................3-18
Soin ............................................................7-1
Stationnement ............................................5-5
TTémoin de feu de route .............................3-4
Témoin de l’immobilisateur antivol ............3-5
Témoins et témoins d’alerte ......................3-4
Trousse de réparation ................................6-2
INDEX
37P-F8199-F1 19/2/10 05:18 Página 86

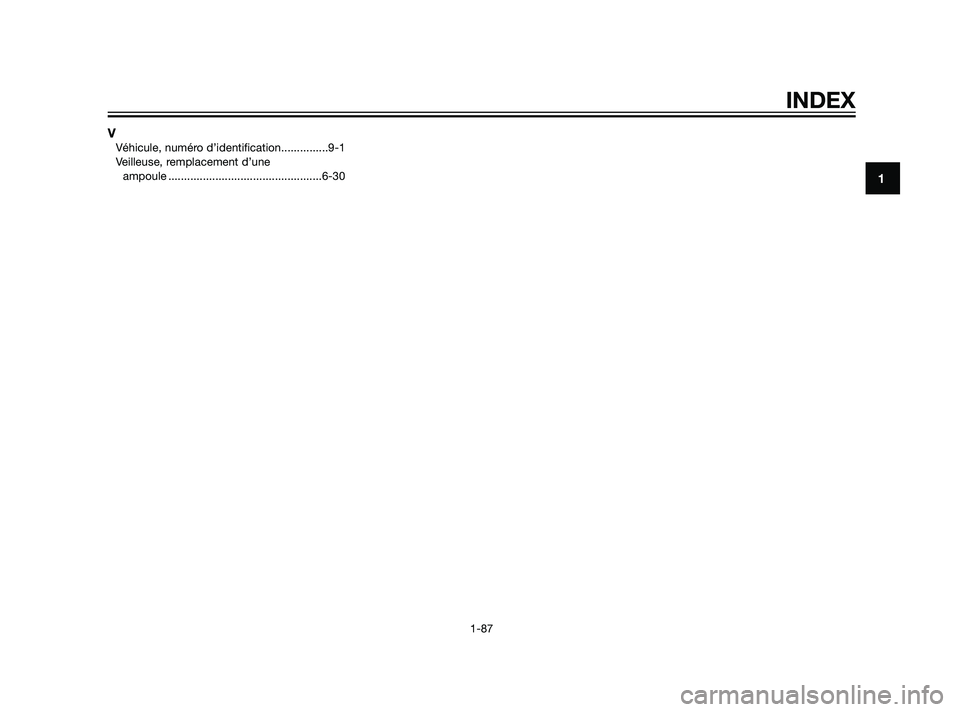

VVéhicule, numéro d’identification...............9-1
Veilleuse, remplacement d’une
ampoule .................................................6-30
1
INDEX
1-87
37P-F8199-F1 19/2/10 05:18 Página 87

37P-F8199-F1 19/2/10 05:18 Página 88

37P-F8199-F1 19/2/10 05:18 Página 89

37P-F8199-F1 19/2/10 05:18 Página 90
