YAMAHA XMAX 125 2012 Betriebsanleitungen (in German)

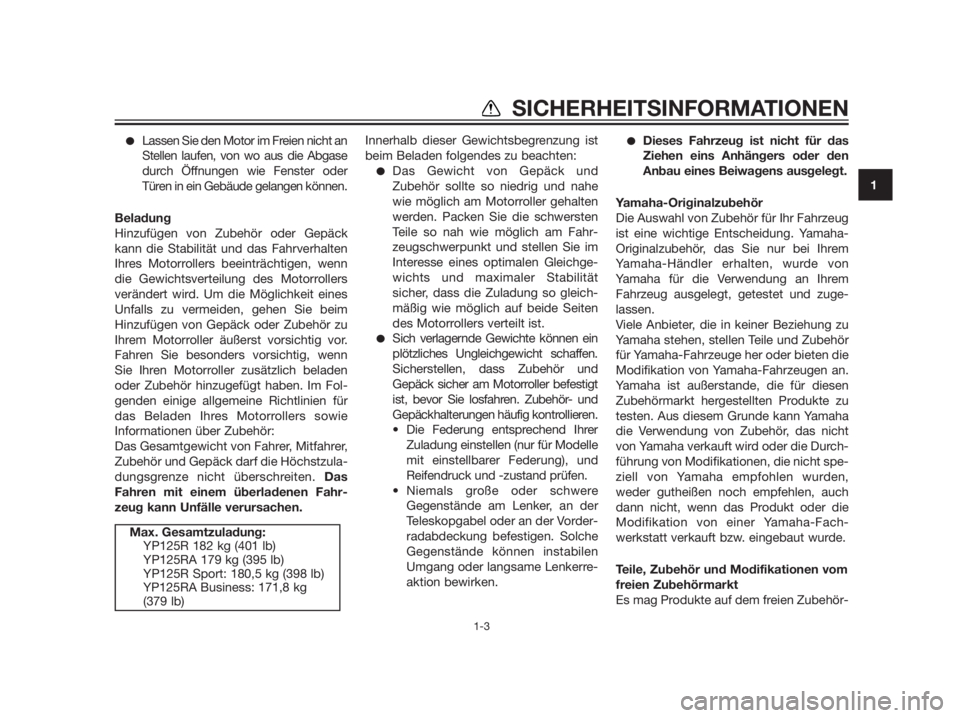

Lassen Sie den Motor im Freien nicht an
Stellen laufen, von wo aus die Abgase
durch Öffnungen wie Fenster oder
Türen in ein Gebäude gelangen können.
Beladung
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und das Fahrverhalten
Ihres Motorrollers beeinträchtigen, wenn
die Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie beim
Hinzufügen von Gepäck oder Zubehör zu
Ihrem Motorroller äußerst vorsichtig vor.
Fahren Sie besonders vorsichtig, wenn
Sie Ihren Motorroller zusätzlich beladen
oder Zubehör hinzugefügt haben. Im Fol-
genden einige allgemeine Richtlinien für
das Beladen Ihres Motorrollers sowie
Informationen über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten. Das
Fahren mit einem überladenen Fahr-
zeug kann Unfälle verursachen.Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:
Das Gewicht von Gepäck und
Zubehör sollte so niedrig und nahe
wie möglich am Motorroller gehalten
werden. Packen Sie die schwersten
Teile so nah wie möglich am Fahr-
zeugschwerpunkt und stellen Sie im
Interesse eines optimalen Gleichge-
wichts und maximaler Stabilität
sicher, dass die Zuladung so gleich-
mäßig wie möglich auf beide Seiten
des Motorrollers verteilt ist.
Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass Zubehör und
Gepäck sicher am Motorroller befestigt
ist, bevor Sie losfahren. Zubehör- und
Gepäckhalterungen häufig kontrollieren.
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
Niemals große oder schwere
Gegenstände am Lenker, an der
Teleskopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenkerre-
aktion bewirken.
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zuge-
lassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen
Zubehörmarkt hergestellten Produkte zu
testen. Aus diesem Grunde kann Yamaha
die Verwendung von Zubehör, das nicht
von Yamaha verkauft wird oder die Durch-
führung von Modifikationen, die nicht spe-
ziell von Yamaha empfohlen wurden,
weder gutheißen noch empfehlen, auch
dann nicht, wenn das Produkt oder die
Modifikation von einer Yamaha-Fach-
werkstatt verkauft bzw. eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
Max. Gesamtzuladung:
YP125R 182 kg (401 lb)
YP125RA 179 kg (395 lb)
YP125R Sport: 180,5 kg (398 lb)
YP125RA Business: 171,8 kg
(379 lb)
1
SICHERHEITSINFORMATIONEN
1-3

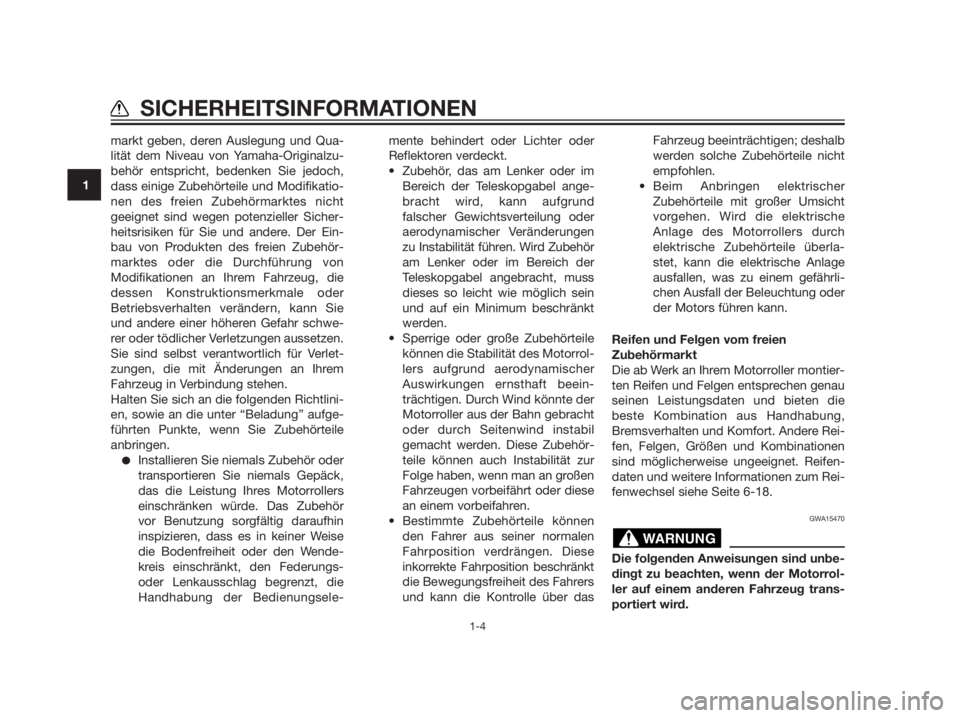

markt geben, deren Auslegung und Qua-
lität dem Niveau von Yamaha-Originalzu-
behör entspricht, bedenken Sie jedoch,
dass einige Zubehörteile und Modifikatio-
nen des freien Zubehörmarktes nicht
geeignet sind wegen potenzieller Sicher-
heitsrisiken für Sie und andere. Der Ein-
bau von Produkten des freien Zubehör-
marktes oder die Durchführung von
Modifikationen an Ihrem Fahrzeug, die
dessen Konstruktionsmerkmale oder
Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwe-
rer oder tödlicher Verletzungen aussetzen.
Sie sind selbst verantwortlich für Verlet-
zungen, die mit Änderungen an Ihrem
Fahrzeug in Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile
anbringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör
vor Benutzung sorgfältig daraufhin
inspizieren, dass es in keiner Weise
die Bodenfreiheit oder den Wende-
kreis einschränkt, den Federungs-
oder Lenkausschlag begrenzt, die
Handhabung der Bedienungsele-mente behindert oder Lichter oder
Reflektoren verdeckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund
falscher Gewichtsverteilung oder
aerodynamischer Veränderungen
zu Instabilität führen. Wird Zubehör
am Lenker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrol-
lers aufgrund aerodynamischer
Auswirkungen ernsthaft beein-
trächtigen. Durch Wind könnte der
Motorroller aus der Bahn gebracht
oder durch Seitenwind instabil
gemacht werden. Diese Zubehör-
teile können auch Instabilität zur
Folge haben, wenn man an großen
Fahrzeugen vorbeifährt oder diese
an einem vorbeifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese
inkorrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über dasFahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
Beim Anbringen elektrischer
Zubehörteile mit großer Umsicht
vorgehen. Wird die elektrische
Anlage des Motorrollers durch
elektrische Zubehörteile überla-
stet, kann die elektrische Anlage
ausfallen, was zu einem gefährli-
chen Ausfall der Beleuchtung oder
der Motors führen kann.
Reifen und Felgen vom freien
Zubehörmarkt
Die ab Werk an Ihrem Motorroller montier-
ten Reifen und Felgen entsprechen genau
seinen Leistungsdaten und bieten die
beste Kombination aus Handhabung,
Bremsverhalten und Komfort. Andere Rei-
fen, Felgen, Größen und Kombinationen
sind möglicherweise ungeeignet. Reifen-
daten und weitere Informationen zum Rei-
fenwechsel siehe Seite 6-18.
GWA15470
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn der Motorrol-
ler auf einem anderen Fahrzeug trans-
portiert wird.
WARNUNG
1
SICHERHEITSINFORMATIONEN
1-4

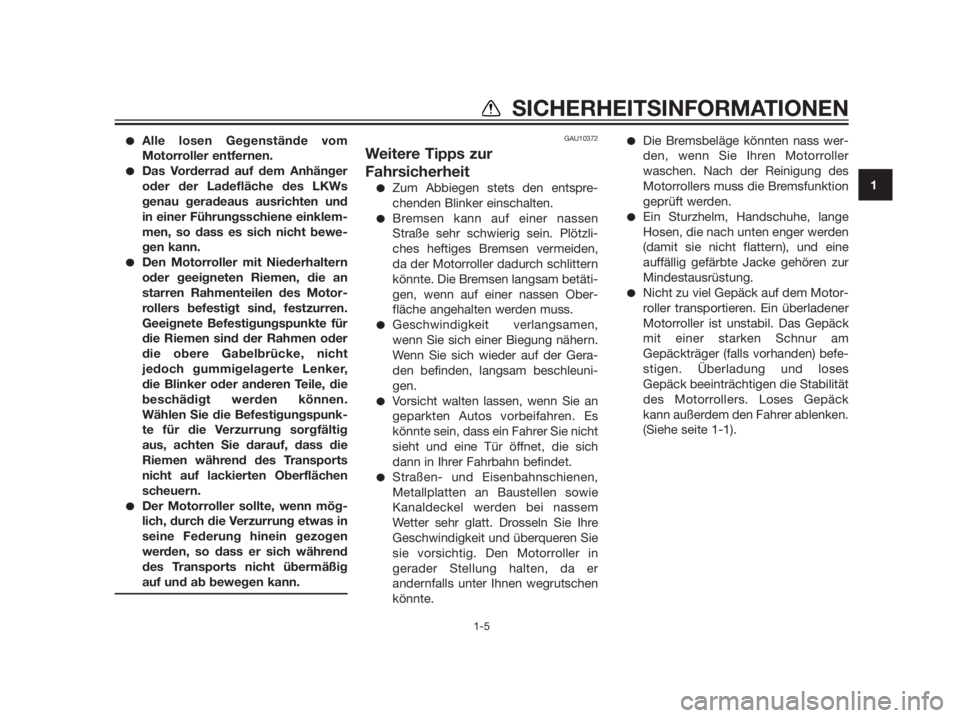

Alle losen Gegenstände vom
Motorroller entfernen.
Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs
genau geradeaus ausrichten und
in einer Führungsschiene einklem-
men, so dass es sich nicht bewe-
gen kann.
Den Motorroller mit Niederhaltern
oder geeigneten Riemen, die an
starren Rahmenteilen des Motor-
rollers befestigt sind, festzurren.
Geeignete Befestigungspunkte für
die Riemen sind der Rahmen oder
die obere Gabelbrücke, nicht
jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die
beschädigt werden können.
Wählen Sie die Befestigungspunk-
te für die Verzurrung sorgfältig
aus, achten Sie darauf, dass die
Riemen während des Transports
nicht auf lackierten Oberflächen
scheuern.
Der Motorroller sollte, wenn mög-
lich, durch die Verzurrung etwas in
seine Federung hinein gezogen
werden, so dass er sich während
des Transports nicht übermäßig
auf und ab bewegen kann.
GAU10372
Weitere Tipps zur
Fahrsicherheit
Zum Abbiegen stets den entspre-
chenden Blinker einschalten.
Bremsen kann auf einer nassen
Straße sehr schwierig sein. Plötzli-
ches heftiges Bremsen vermeiden,
da der Motorroller dadurch schlittern
könnte. Die Bremsen langsam betäti-
gen, wenn auf einer nassen Ober-
fläche angehalten werden muss.
Geschwindigkeit verlangsamen,
wenn Sie sich einer Biegung nähern.
Wenn Sie sich wieder auf der Gera-
den befinden, langsam beschleuni-
gen.
Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, dass ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich
dann in Ihrer Fahrbahn befindet.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Drosseln Sie Ihre
Geschwindigkeit und überqueren Sie
sie vorsichtig. Den Motorroller in
gerader Stellung halten, da er
andernfalls unter Ihnen wegrutschen
könnte.
Die Bremsbeläge könnten nass wer-
den, wenn Sie Ihren Motorroller
waschen. Nach der Reinigung des
Motorrollers muss die Bremsfunktion
geprüft werden.
Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine
auffällig gefärbte Jacke gehören zur
Mindestausrüstung.
Nicht zu viel Gepäck auf dem Motor-
roller transportieren. Ein überladener
Motorroller ist unstabil. Das Gepäck
mit einer starken Schnur am
Gepäckträger (falls vorhanden) befe-
stigen. Überladung und loses
Gepäck beeinträchtigen die Stabilität
des Motorrollers. Loses Gepäck
kann außerdem den Fahrer ablenken.
(Siehe seite 1-1).
1
SICHERHEITSINFORMATIONEN
1-5

GAU10410

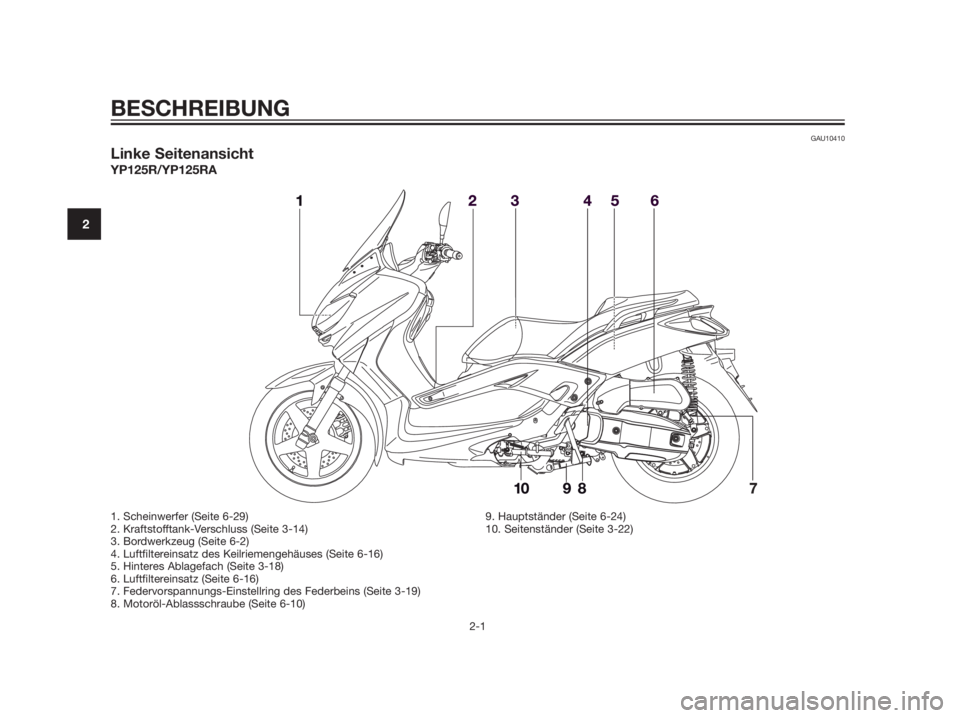

Linke Seitenansicht
YP125R/YP125RA
BESCHREIBUNG
2-1
2
1. Scheinwerfer (Seite 6-29)
2. Kraftstofftank-Verschluss (Seite 3-14)
3. Bordwerkzeug (Seite 6-2)
4. Luftfiltereinsatz des Keilriemengehäuses (Seite 6-16)
5. Hinteres Ablagefach (Seite 3-18)
6. Luftfiltereinsatz (Seite 6-16)
7. Federvorspannungs-Einstellring des Federbeins (Seite 3-19)
8. Motoröl-Ablassschraube (Seite 6-10)9. Hauptständer (Seite 6-24)
10. Seitenständer (Seite 3-22)

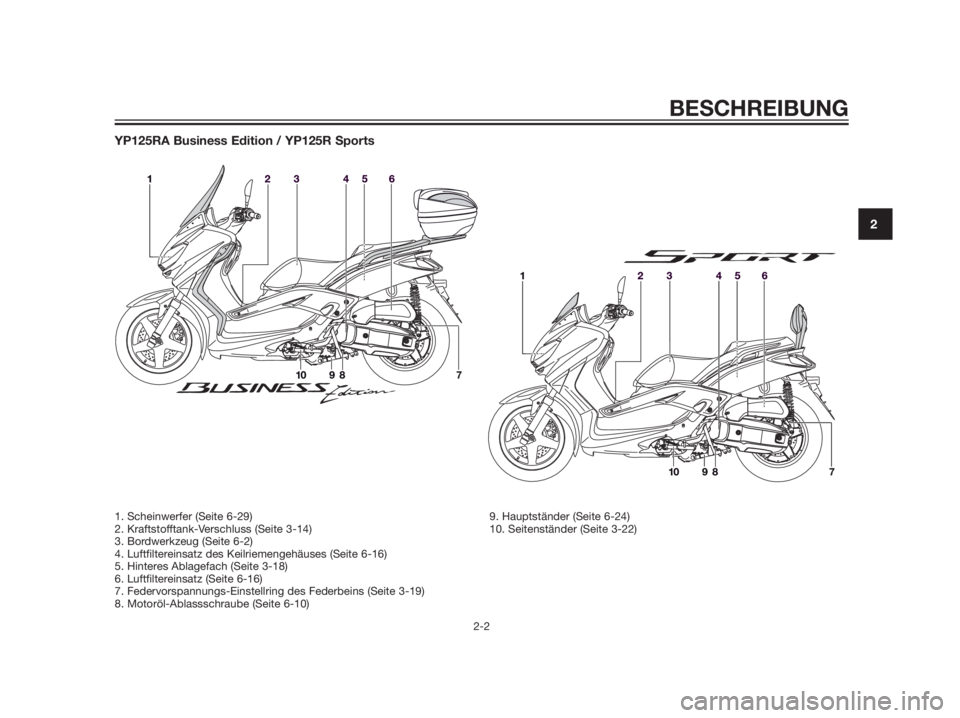

YP125RA Business Edition / YP125R Sports
BESCHREIBUNG
2-2
2
1. Scheinwerfer (Seite 6-29)
2. Kraftstofftank-Verschluss (Seite 3-14)
3. Bordwerkzeug (Seite 6-2)
4. Luftfiltereinsatz des Keilriemengehäuses (Seite 6-16)
5. Hinteres Ablagefach (Seite 3-18)
6. Luftfiltereinsatz (Seite 6-16)
7. Federvorspannungs-Einstellring des Federbeins (Seite 3-19)
8. Motoröl-Ablassschraube (Seite 6-10)9. Hauptständer (Seite 6-24)
10. Seitenständer (Seite 3-22)

GAU10420

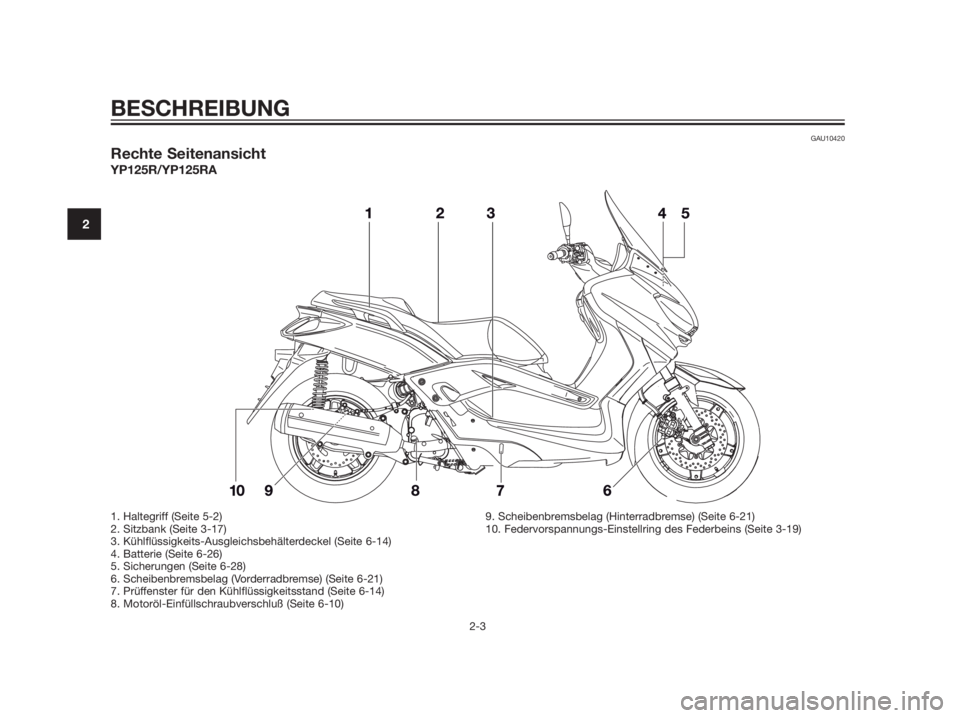

Rechte Seitenansicht
YP125R/YP125RA
BESCHREIBUNG
2-3
2
1. Haltegriff (Seite 5-2)
2. Sitzbank (Seite 3-17)
3. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-14)
4. Batterie (Seite 6-26)
5. Sicherungen (Seite 6-28)
6. Scheibenbremsbelag (Vorderradbremse) (Seite 6-21)
7. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-14)
8. Motoröl-Einfüllschraubverschluß (Seite 6-10)9. Scheibenbremsbelag (Hinterradbremse) (Seite 6-21)
10. Federvorspannungs-Einstellring des Federbeins (Seite 3-19)

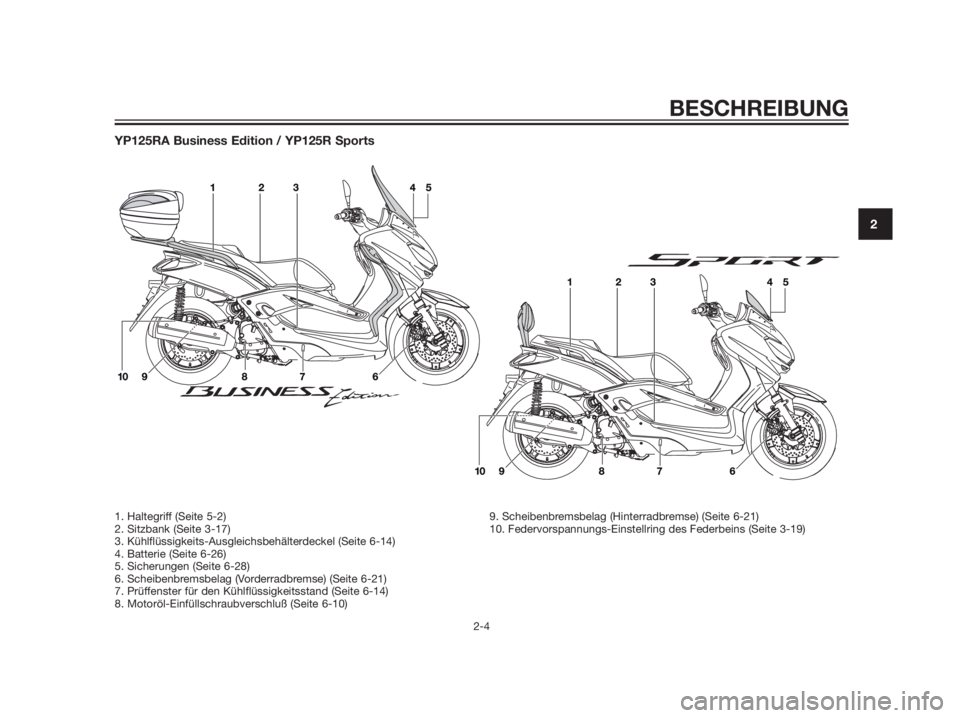

YP125RA Business Edition / YP125R Sports
BESCHREIBUNG
2-4
2
1. Haltegriff (Seite 5-2)
2. Sitzbank (Seite 3-17)
3. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-14)
4. Batterie (Seite 6-26)
5. Sicherungen (Seite 6-28)
6. Scheibenbremsbelag (Vorderradbremse) (Seite 6-21)
7. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-14)
8. Motoröl-Einfüllschraubverschluß (Seite 6-10)9. Scheibenbremsbelag (Hinterradbremse) (Seite 6-21)
10. Federvorspannungs-Einstellring des Federbeins (Seite 3-19)

GAU10430

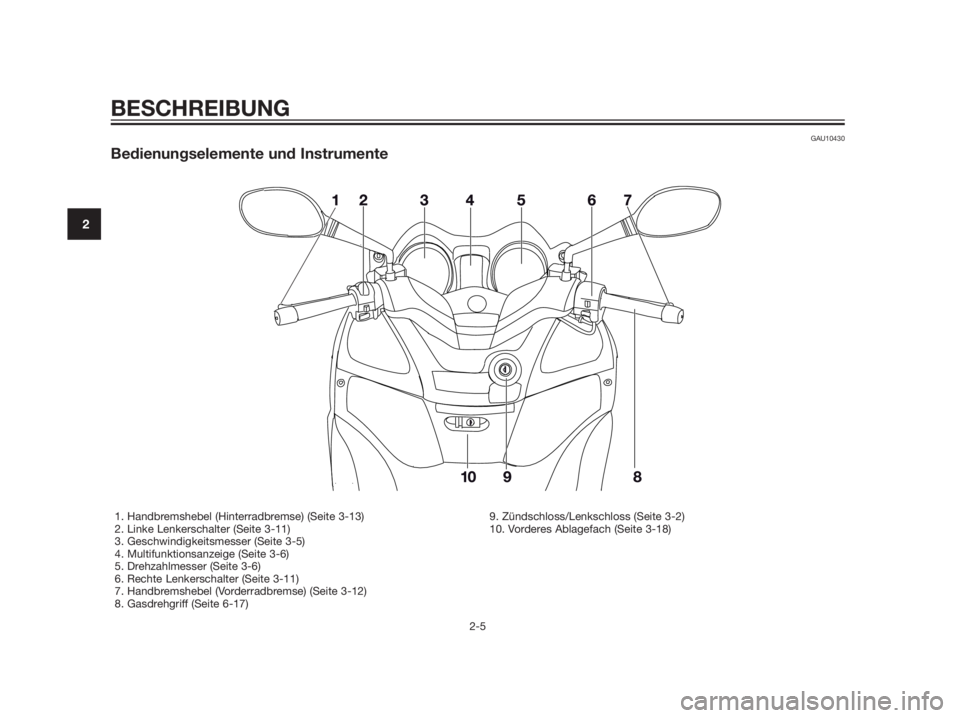

Bedienungselemente und Instrumente

BESCHREIBUNG
2-5
2
1. Handbremshebel (Hinterradbremse) (Seite 3-13)
2. Linke Lenkerschalter (Seite 3-11)
3. Geschwindigkeitsmesser (Seite 3-5)
4. Multifunktionsanzeige (Seite 3-6)
5. Drehzahlmesser (Seite 3-6)
6. Rechte Lenkerschalter (Seite 3-11)
7. Handbremshebel (Vorderradbremse) (Seite 3-12)
8. Gasdrehgriff (Seite 6-17)9. Zündschloss/Lenkschloss (Seite 3-2)
10. Vorderes Ablagefach (Seite 3-18)

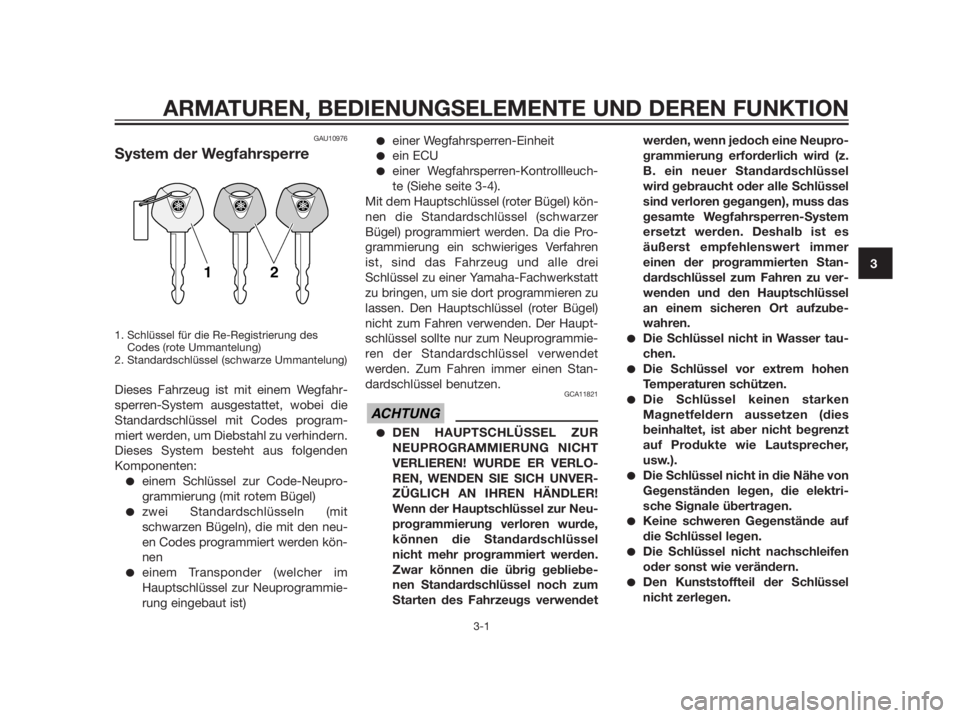

GAU10976
System der Wegfahrsperre
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)
zwei Standardschlüsseln (mit
schwarzen Bügeln), die mit den neu-
en Codes programmiert werden kön-
nen
einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)
einer Wegfahrsperren-Einheit
ein ECU
einer Wegfahrsperren-Kontrollleuch-
te (Siehe seite 3-4).
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer
Bügel) programmiert werden. Da die Pro-
grammierung ein schwieriges Verfahren
ist, sind das Fahrzeug und alle drei
Schlüssel zu einer Yamaha-Fachwerkstatt
zu bringen, um sie dort programmieren zu
lassen. Den Hauptschlüssel (roter Bügel)
nicht zum Fahren verwenden. Der Haupt-
schlüssel sollte nur zum Neuprogrammie-
ren der Standardschlüssel verwendet
werden. Zum Fahren immer einen Stan-
dardschlüssel benutzen.
GCA11821
DEN HAUPTSCHLÜSSEL ZUR
NEUPROGRAMMIERUNG NICHT
VERLIEREN! WURDE ER VERLO-
REN, WENDEN SIE SICH UNVER-
ZÜGLICH AN IHREN HÄNDLER!
Wenn der Hauptschlüssel zur Neu-
programmierung verloren wurde,
können die Standardschlüssel
nicht mehr programmiert werden.
Zwar können die übrig gebliebe-
nen Standardschlüssel noch zum
Starten des Fahrzeugs verwendetwerden, wenn jedoch eine Neupro-
grammierung erforderlich wird (z.
B. ein neuer Standardschlüssel
wird gebraucht oder alle Schlüssel
sind verloren gegangen), muss das
gesamte Wegfahrsperren-System
ersetzt werden. Deshalb ist es
äußerst empfehlenswert immer
einen der programmierten Stan-
dardschlüssel zum Fahren zu ver-
wenden und den Hauptschlüssel
an einem sicheren Ort aufzube-
wahren.
Die Schlüssel nicht in Wasser tau-
chen.
Die Schlüssel vor extrem hohen
Temperaturen schützen.
Die Schlüssel keinen starken
Magnetfeldern aussetzen (dies
beinhaltet, ist aber nicht begrenzt
auf Produkte wie Lautsprecher,
usw.).
Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.
Keine schweren Gegenstände auf
die Schlüssel legen.
Die Schlüssel nicht nachschleifen
oder sonst wie verändern.
Den Kunststoffteil der Schlüssel
nicht zerlegen.
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3

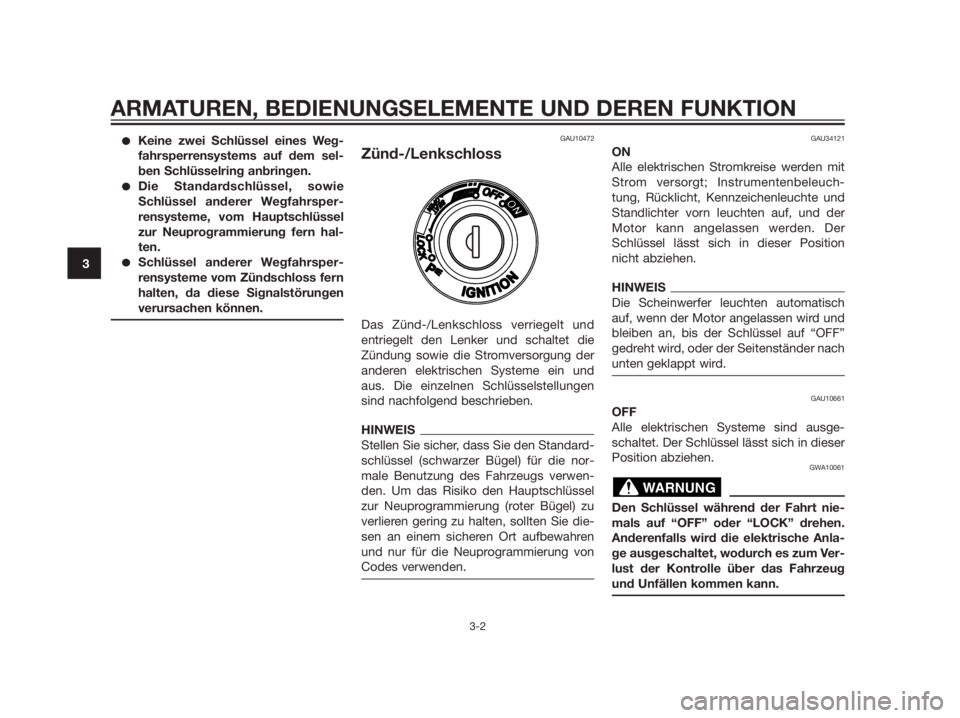

Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsper-
rensysteme, vom Hauptschlüssel
zur Neuprogrammierung fern hal-
ten.
Schlüssel anderer Wegfahrsper-
rensysteme vom Zündschloss fern
halten, da diese Signalstörungen
verursachen können.
GAU10472
Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und
entriegelt den Lenker und schaltet die
Zündung sowie die Stromversorgung der
anderen elektrischen Systeme ein und
aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die nor-
male Benutzung des Fahrzeugs verwen-
den. Um das Risiko den Hauptschlüssel
zur Neuprogrammierung (roter Bügel) zu
verlieren gering zu halten, sollten Sie die-
sen an einem sicheren Ort aufbewahren
und nur für die Neuprogrammierung von
Codes verwenden.
GAU34121
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuch-
tung, Rücklicht, Kennzeichenleuchte und
Standlichter vorn leuchten auf, und der
Motor kann angelassen werden. Der
Schlüssel lässt sich in dieser Position
nicht abziehen.
HINWEIS
Die Scheinwerfer leuchten automatisch
auf, wenn der Motor angelassen wird und
bleiben an, bis der Schlüssel auf “OFF”
gedreht wird, oder der Seitenständer nach
unten geklappt wird.
GAU10661
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der Schlüssel lässt sich in dieser
Position abziehen.GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anla-
ge ausgeschaltet, wodurch es zum Ver-
lust der Kontrolle über das Fahrzeug
und Unfällen kommen kann.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
