YAMAHA XMAX 125 2012 Instructieboekje (in Dutch)

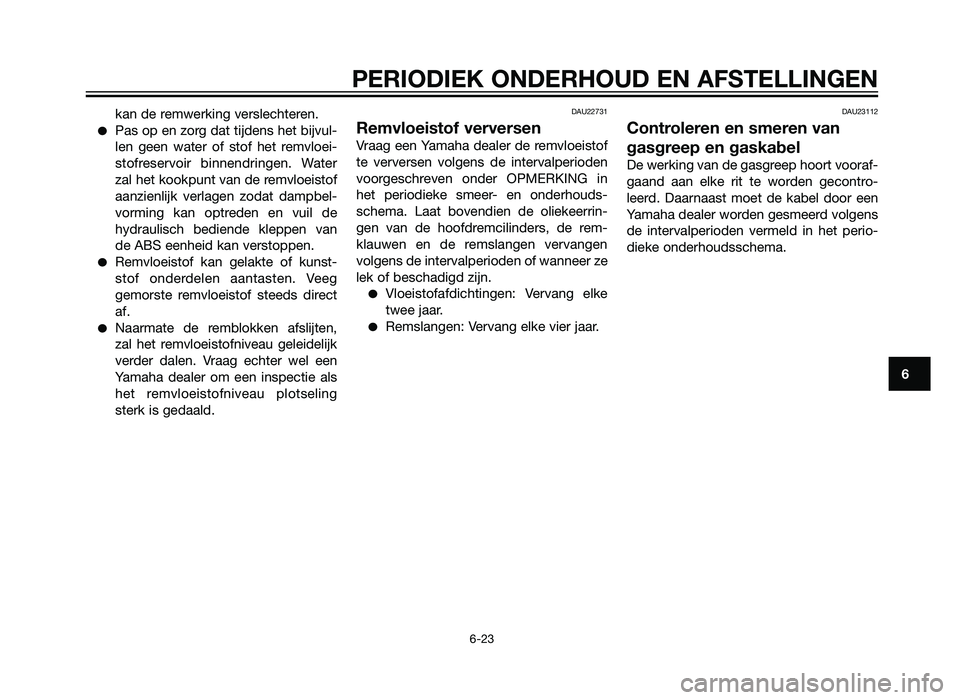

kan de remwerking verslechteren.
Pas op en zorg dat tijdens het bijvul-
len geen water of stof het remvloei-
stofreservoir binnendringen. Water
zal het kookpunt van de remvloeistof
aanzienlijk verlagen zodat dampbel-
vorming kan optreden en vuil de
hydraulisch bediende kleppen van
de ABS eenheid kan verstoppen.
Remvloeistof kan gelakte of kunst-
stof onderdelen aantasten. Veeg
gemorste remvloeistof steeds direct
af.
Naarmate de remblokken afslijten,
zal het remvloeistofniveau geleidelijk
verder dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling
sterk is gedaald.
DAU22731
Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in
het periodieke smeer- en onderhouds-
schema. Laat bovendien de oliekeerrin-
gen van de hoofdremcilinders, de rem-
klauwen en de remslangen vervangen
volgens de intervalperioden of wanneer ze
lek of beschadigd zijn.
Vloeistofafdichtingen: Vervang elke
twee jaar.
Remslangen: Vervang elke vier jaar.
DAU23112
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontro-
leerd. Daarnaast moet de kabel door een
Yamaha dealer worden gesmeerd volgens
de intervalperioden vermeld in het perio-
dieke onderhoudsschema.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
39D-F819D-D4 16/11/11 10:12 Página 71
2AB-F819D-D1.indd 7131/07/12 11:23

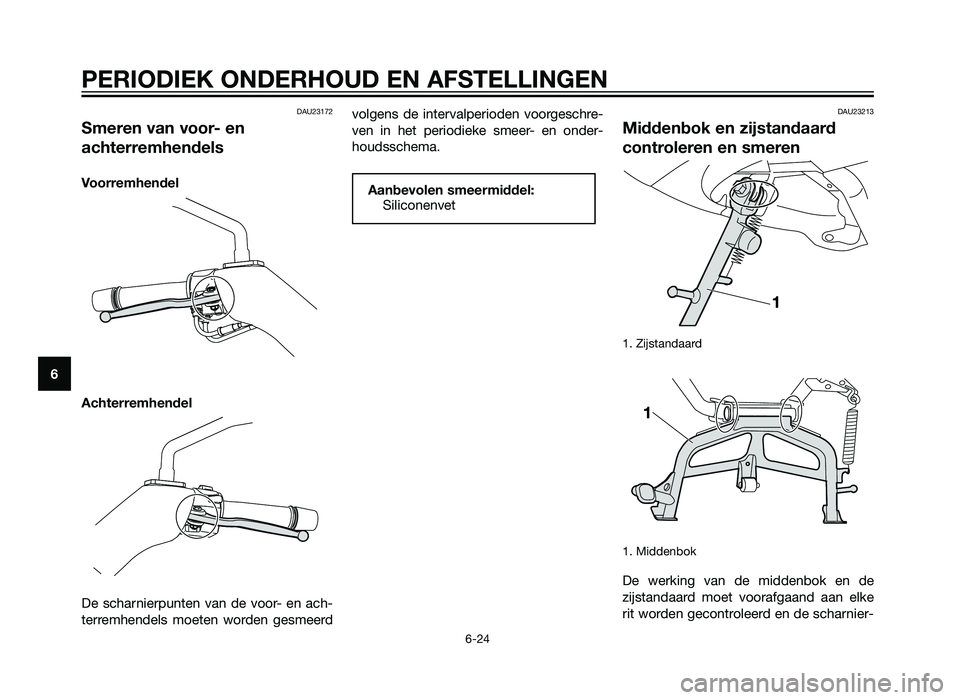

DAU23172
Smeren van voor- en
achterremhendels
Voorremhendel
Achterremhendel
De scharnierpunten van de voor- en ach-
terremhendels moeten worden gesmeerdvolgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU23213
Middenbok en zijstandaard
controleren en smeren
1. Zijstandaard
1. Middenbok
De werking van de middenbok en de
zijstandaard moet voorafgaand aan elke
rit worden gecontroleerd en de scharnier-
Aanbevolen smeermiddel:
Siliconenvet
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
39D-F819D-D4 16/11/11 10:12 Página 72
2AB-F819D-D1.indd 7231/07/12 11:23

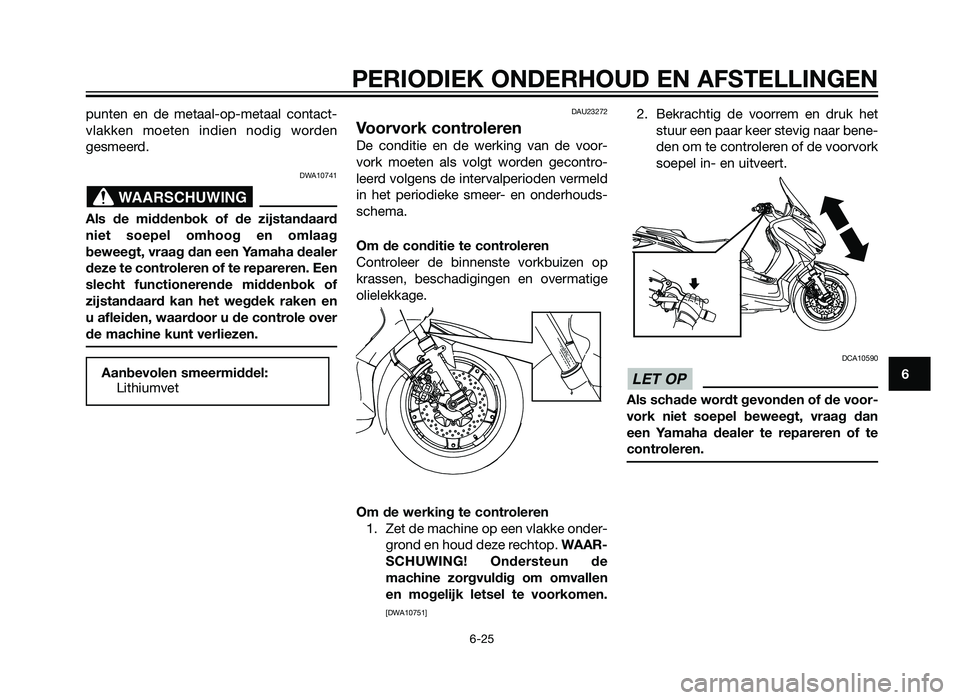

punten en de metaal-op-metaal contact-
vlakken moeten indien nodig worden
gesmeerd.
DWA10741
Als de middenbok of de zijstandaard
niet soepel omhoog en omlaag
beweegt, vraag dan een Yamaha dealer
deze te controleren of te repareren. Een
slecht functionerende middenbok of
zijstandaard kan het wegdek raken en
u afleiden, waardoor u de controle over
de machine kunt verliezen.
DAU23272
Voorvork controleren
De conditie en de werking van de voor-
vork moeten als volgt worden gecontro-
leerd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhouds-
schema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren1. Zet de machine op een vlakke onder- grond en houd deze rechtop. WAAR-
SCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan
een Yamaha dealer te repareren of te
controleren.
LET OPAanbevolen smeermiddel:Lithiumvet
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
39D-F819D-D4 16/11/11 10:12 Página 73
2AB-F819D-D1.indd 7331/07/12 11:23

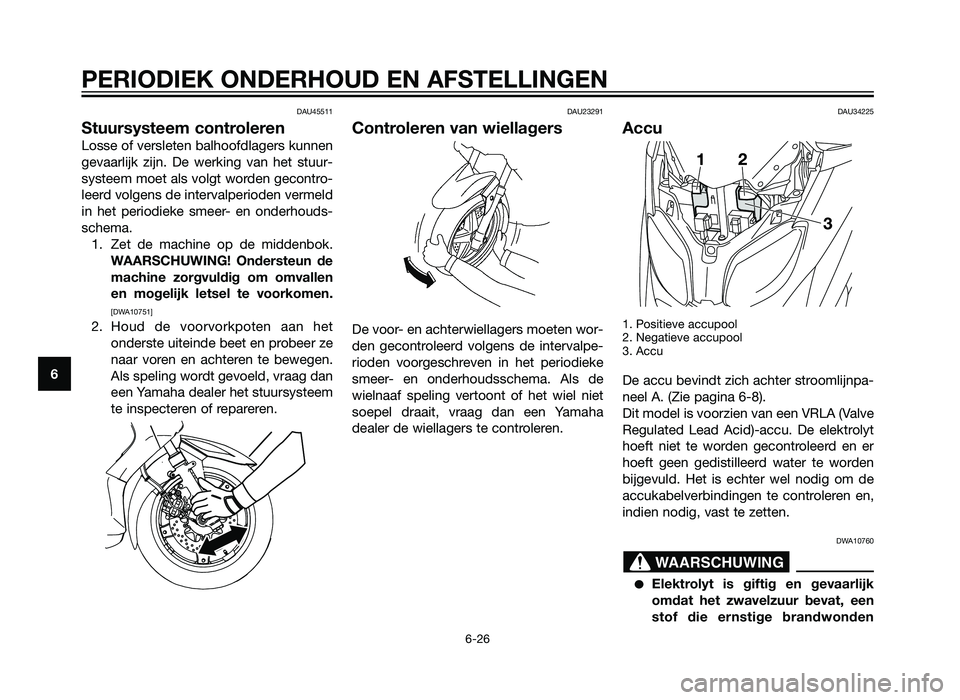

DAU45511
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur-
systeem moet als volgt worden gecontro-
leerd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhouds-
schema.1. Zet de machine op de middenbok. WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan hetonderste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23291
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de
wielnaaf speling vertoont of het wiel niet
soepel draait, vraag dan een Yamaha
dealer de wiellagers te controleren.
DAU34225
Accu
1. Positieve accupool
2. Negatieve accupool
3. Accu
De accu bevindt zich achter stroomlijnpa-
neel A. (Zie pagina 6-8).
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de
accukabelverbindingen te controleren en,
indien nodig, vast te zetten.
DWA10760
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat, een
stof die ernstige brandwonden
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
39D-F819D-D4 16/11/11 10:12 Página 74
2AB-F819D-D1.indd 7431/07/12 11:23

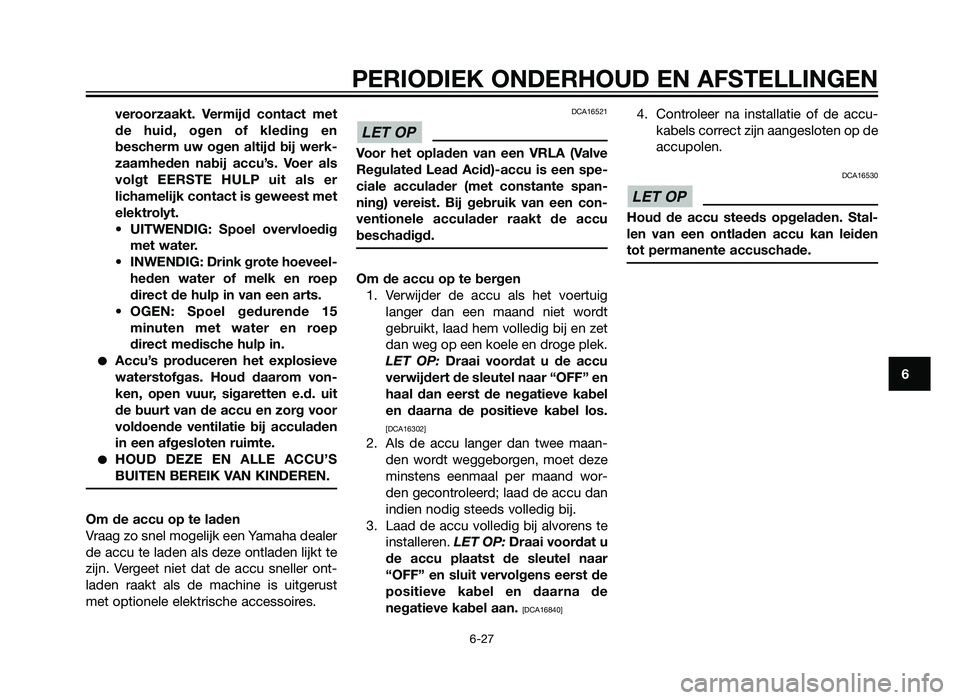

veroorzaakt. Vermijd contact met
de huid, ogen of kleding en
bescherm uw ogen altijd bij werk-
zaamheden nabij accu’s. Voer als
volgt EERSTE HULP uit als er
lichamelijk contact is geweest met
elektrolyt.
• UITWENDIG: Spoel overvloedig
met water.
• INWENDIG: Drink grote hoeveel-
heden water of melk en roep
direct de hulp in van een arts.
• OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ont-
laden raakt als de machine is uitgerust
met optionele elektrische accessoires.
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een con-
ventionele acculader raakt de accu
beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig langer dan een maand niet wordt
gebruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maan-den wordt weggeborgen, moet deze
minstens eenmaal per maand wor-
den gecontroleerd; laad de accu dan
indien nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de
negatieve kabel aan.
[DCA16840]
4. Controleer na installatie of de accu- kabels correct zijn aangesloten op de
accupolen.
DCA16530
Houd de accu steeds opgeladen. Stal-
len van een ontladen accu kan leiden
tot permanente accuschade.
LET OP
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
39D-F819D-D4 16/11/11 10:12 Página 75
2AB-F819D-D1.indd 7531/07/12 11:23

DAUS1870

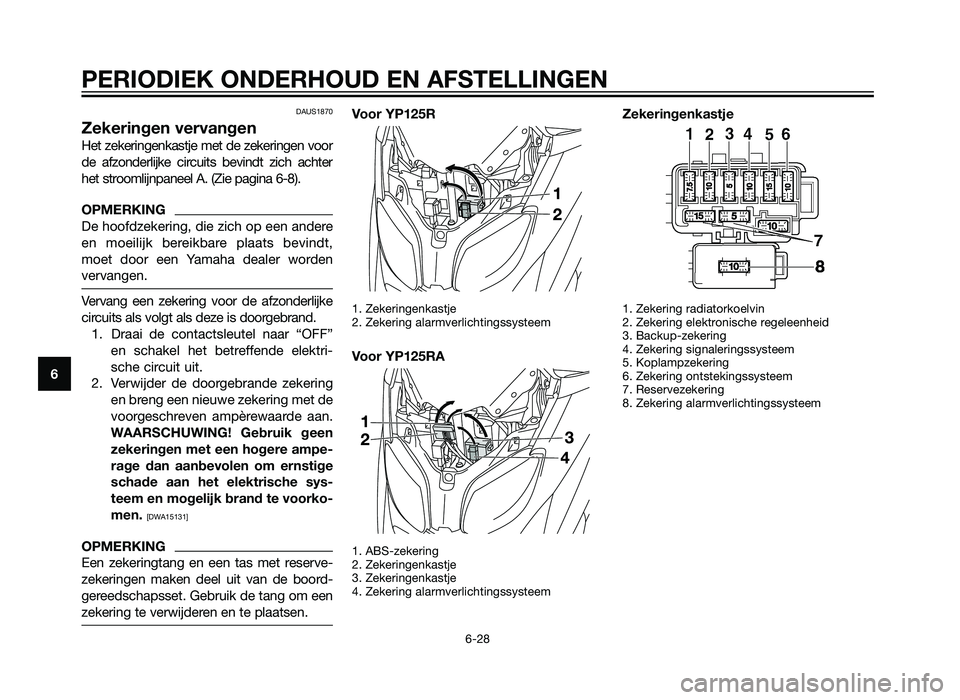

Zekeringen vervangen
Het zekeringenkastje met de zekeringen voor
de afzonderlijke circuits bevindt zich achter
het stroomlijnpaneel A. (Zie pagina 6-8).
OPMERKING
De hoofdzekering, die zich op een andere
en moeilijk bereikbare plaats bevindt,
moet door een Yamaha dealer worden
vervangen.
Vervang een zekering voor de afzonderlijke
circuits als volgt als deze is doorgebrand.1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektri-
sche circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische sys-
teem en mogelijk brand te voorko-
men.
[DWA15131]
OPMERKING
Een zekeringtang en een tas met reserve-
zekeringen maken deel uit van de boord-
gereedschapsset. Gebruik de tang om een
zekering te verwijderen en te plaatsen.
Voor YP125R
1. Zekeringenkastje
2. Zekering alarmverlichtingssysteem
Voor YP125RA
1. ABS-zekering
2. Zekeringenkastje
3. Zekeringenkastje
4. Zekering alarmverlichtingssysteem
Zekeringenkastje
1. Zekering radiatorkoelvin
2. Zekering elektronische regeleenheid
3. Backup-zekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Zekering alarmverlichtingssysteem
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
39D-F819D-D4 16/11/11 10:12 Página 76
2AB-F819D-D1.indd 7631/07/12 11:23

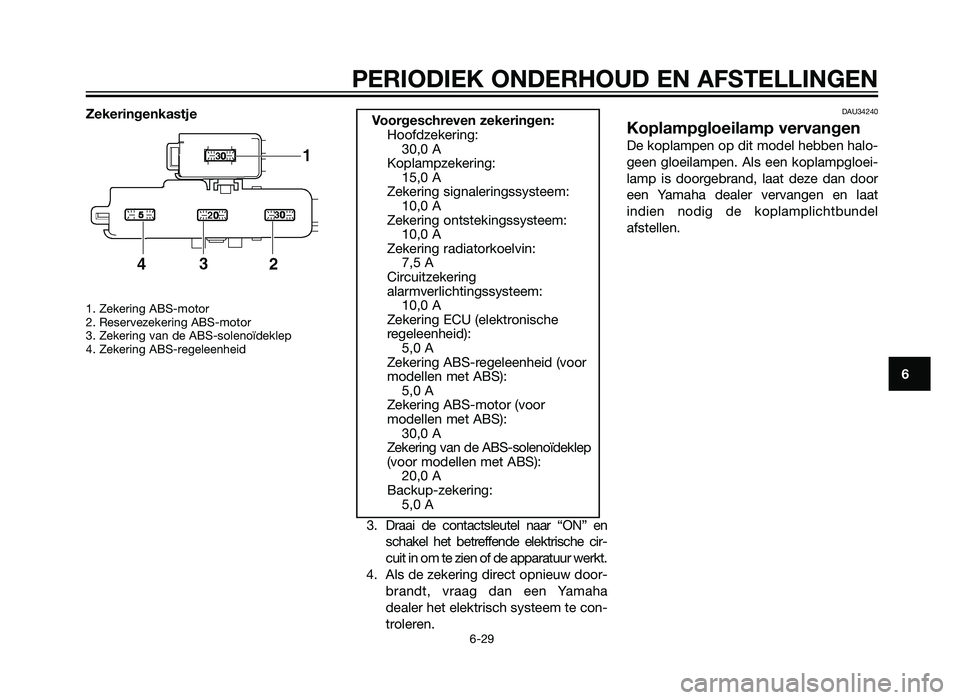

Zekeringenkastje
1. Zekering ABS-motor
2. Reservezekering ABS-motor
3. Zekering van de ABS-solenoïdeklep
4. Zekering ABS-regeleenheid
3. Draai de contactsleutel naar “ON” enschakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha
dealer het elektrisch systeem te con-
troleren.
DAU34240
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat
indien nodig de koplamplichtbundel
afstellen.
Voorgeschreven zekeringen:Hoofdzekering:30,0 A
Koplampzekering: 15,0 A
Zekering signaleringssysteem: 10,0 A
Zekering ontstekingssysteem: 10,0 A
Zekering radiatorkoelvin: 7,5 A
Circuitzekering
alarmverlichtingssysteem: 10,0 A
Zekering ECU (elektronische
regeleenheid): 5,0 A
Zekering ABS-regeleenheid (voor
modellen met ABS): 5,0 A
Zekering ABS-motor (voor
modellen met ABS): 30,0 A
Zekering van de ABS-solenoïdeklep
(voor modellen met ABS): 20,0 A
Backup-zekering: 5,0 A
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
39D-F819D-D4 16/11/11 10:12 Página 77
2AB-F819D-D1.indd 7731/07/12 11:23

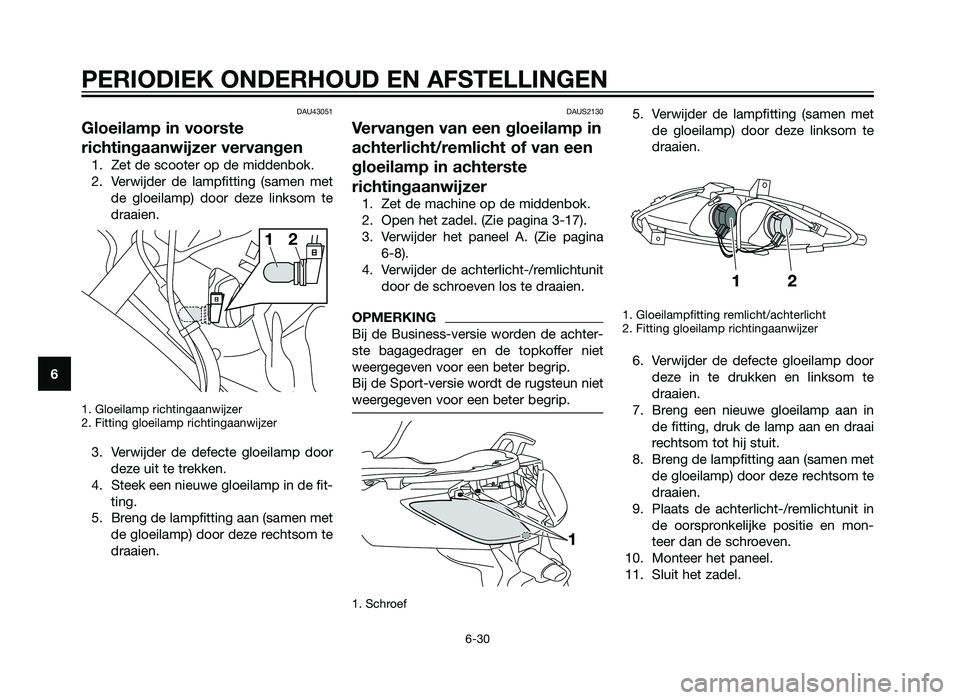

DAU43051
Gloeilamp in voorste
richtingaanwijzer vervangen
1. Zet de scooter op de middenbok.
2. Verwijder de lampfitting (samen metde gloeilamp) door deze linksom te
draaien.
1. Gloeilamp richtingaanwijzer
2. Fitting gloeilamp richtingaanwijzer
3. Verwijder de defecte gloeilamp doordeze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit- ting.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
DAUS2130
Vervangen van een gloeilamp in
achterlicht/remlicht of van een
gloeilamp in achterste
richtingaanwijzer
1. Zet de machine op de middenbok.
2. Open het zadel. (Zie pagina 3-17).
3. Verwijder het paneel A. (Zie pagina 6-8).
4. Verwijder de achterlicht-/remlichtunit door de schroeven los te draaien.
OPMERKING
Bij de Business-versie worden de achter-
ste bagagedrager en de topkoffer niet
weergegeven voor een beter begrip.
Bij de Sport-versie wordt de rugsteun niet
weergegeven voor een beter begrip.
1. Schroef
5. Verwijder de lampfitting (samen metde gloeilamp) door deze linksom te
draaien.
1. Gloeilampfitting remlicht/achterlicht
2. Fitting gloeilamp richtingaanwijzer
6. Verwijder de defecte gloeilamp doordeze in te drukken en linksom te
draaien.
7. Breng een nieuwe gloeilamp aan in de fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
8. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
9. Plaats de achterlicht-/remlichtunit in de oorspronkelijke positie en mon-
teer dan de schroeven.
10. Monteer het paneel.
11. Sluit het zadel.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
39D-F819D-D4 16/11/11 10:12 Página 78
2AB-F819D-D1.indd 7831/07/12 11:23

DAU47910

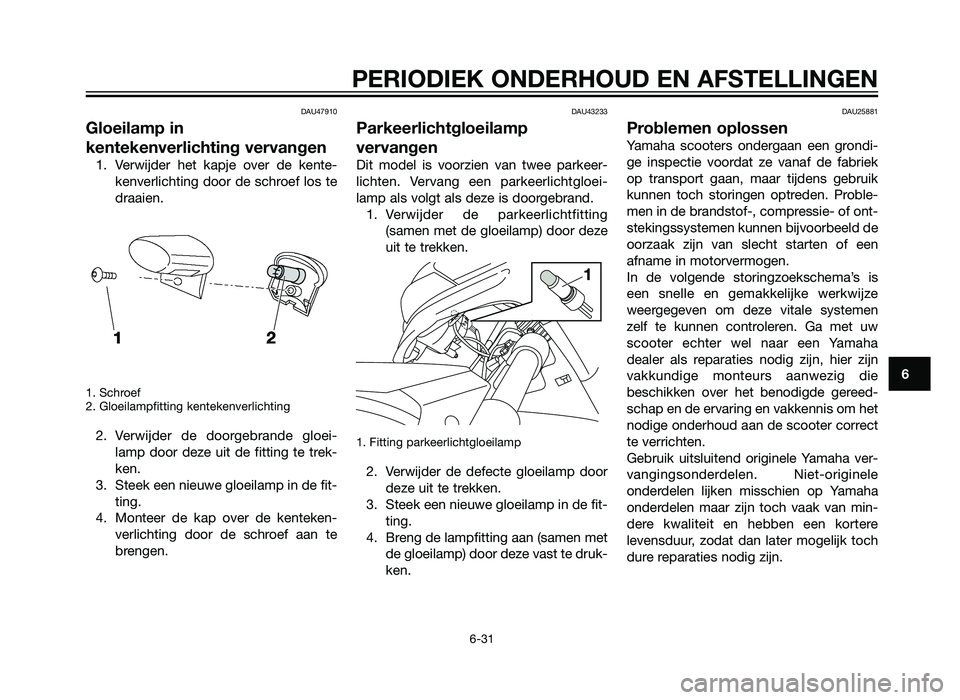

Gloeilamp in
kentekenverlichting vervangen
1. Verwijder het kapje over de kente-kenverlichting door de schroef los te
draaien.
1. Schroef
2. Gloeilampfitting kentekenverlichting
2. Verwijder de doorgebrande gloei-lamp door deze uit de fitting te trek-
ken.
3. Steek een nieuwe gloeilamp in de fit- ting.
4. Monteer de kap over de kenteken- verlichting door de schroef aan te
brengen.
DAU43233
Parkeerlichtgloeilamp
vervangen
Dit model is voorzien van twee parkeer-
lichten. Vervang een parkeerlichtgloei-
lamp als volgt als deze is doorgebrand.1. Verwijder de parkeerlichtfitting (samen met de gloeilamp) door deze
uit te trekken.
1. Fitting parkeerlichtgloeilamp
2. Verwijder de defecte gloeilamp doordeze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit- ting.
4. Breng de lampfitting aan (samen met de gloeilamp) door deze vast te druk-
ken.
DAU25881
Problemen oplossen
Yamaha scooters ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een
afname in motorvermogen.
In de volgende storingzoekschema’s is
een snelle en gemakkelijke werkwijze
weergegeven om deze vitale systemen
zelf te kunnen controleren. Ga met uw
scooter echter wel naar een Yamaha
dealer als reparaties nodig zijn, hier zijn
vakkundige monteurs aanwezig die
beschikken over het benodigde gereed-
schap en de ervaring en vakkennis om het
nodige onderhoud aan de scooter correct
te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele
onderdelen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van min-
dere kwaliteit en hebben een kortere
levensduur, zodat dan later mogelijk toch
dure reparaties nodig zijn.


PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
39D-F819D-D4 16/11/11 10:12 Página 79
2AB-F819D-D1.indd 7931/07/12 11:23

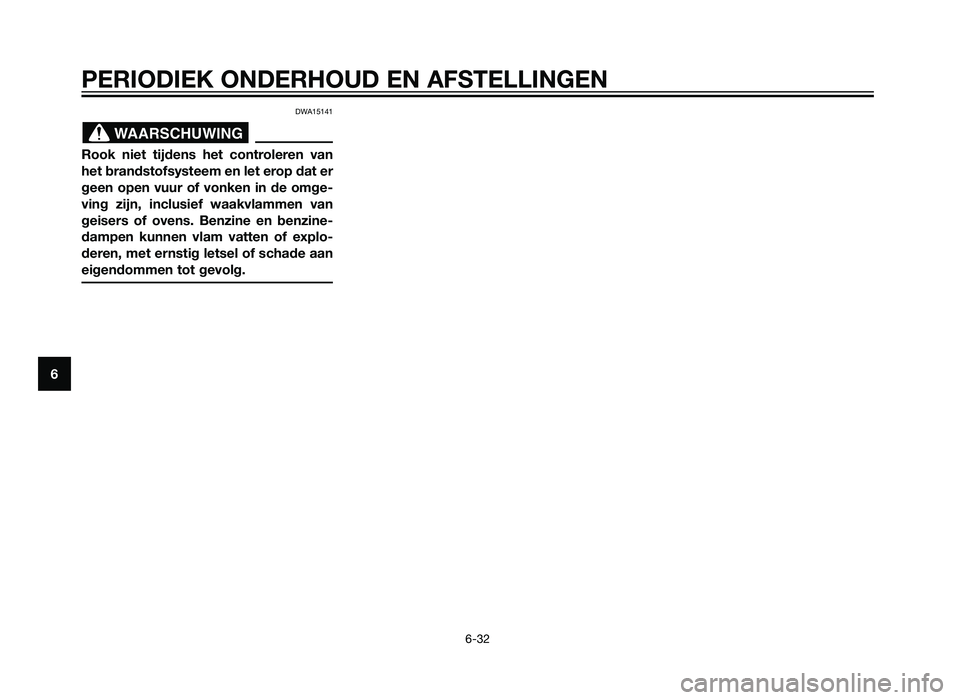

DWA15141
Rook niet tijdens het controleren van
het brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explo-
deren, met ernstig letsel of schade aan
eigendommen tot gevolg.
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
39D-F819D-D4 16/11/11 10:12 Página 80
2AB-F819D-D1.indd 8031/07/12 11:23
