YAMAHA XMAX 125 2013 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
YP125R 2201 mm (86.7 in)
YP125RA 2201 mm (86.7 in)
YP125R Sport 2201 mm (86.7 in)
YP125RA Business 2370 mm (93.3 in)
Gesamtbreite:
776 mm (30.6 in)
Gesamthöhe:
YP125R 1214 mm (47.8 in)
YP125RA 1337 mm (52.6 in)
YP125R Sport 1337 mm (52.6 in)
YP125RA Business 1387 mm (54.6 in)
Sitzhöhe:
792 mm (31.2 in)
Radstand:
1535 mm (60.4 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
1805 mm (71.1 in)Gewicht:Gewicht (fahrfertig):
YP125R 174 kg (385 lb)
YP125RA 183 kg (403 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder
Hubraum:
124 cm³
Bohrung × Hub:
52.0 × 58.6 mm (2.05 × 2.31 in)Verdichtungsverhältnis:
11.20 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 15W-40, 20W-40
oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Achsgetriebeöl:Sorte:
YAMALUBE 10W-40 oder SAE 10W-30
Sorte SE-Motoröl
Füllmenge:
0.21 L (0.22 US qt, 0.18 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.00 L (1.06 US qt, 0.88 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
11.8 L (3.12 US gal, 2.60 Imp.gal)
Davon Reserve:
2.0 L (0.53 US gal, 0.44 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
1B91 00Zündkerze(n):Hersteller/Modell:
NGK/CPR9EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)

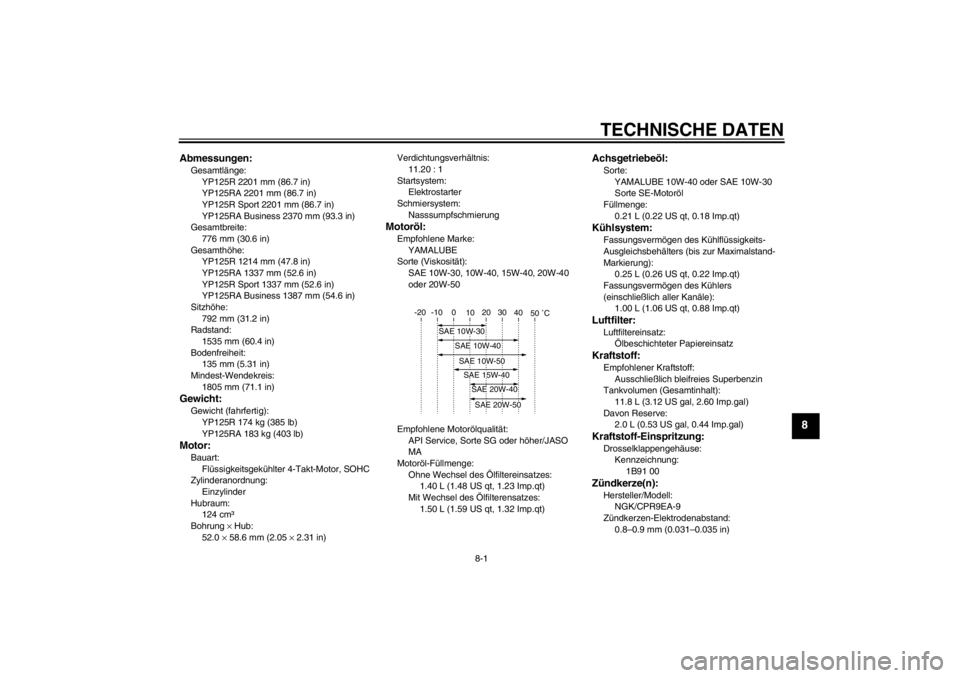

-20 -10 0
10 20 30
40
50 C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2ABG2G0.book Page 1 Thursday, August 30, 2012 9:11 AM

TECHNISCHE DATEN
8-2
8
Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-TrockenkupplungKraftübertragung:Primäruntersetzungsverhältnis:
(1.000)
Achsantrieb:
Zahnrad
Sekundäruntersetzungsverhältnis:
41/14 × 44/13 (9.912)
Getriebeart:
Keilriemen-AutomatikFahrgestell:Rahmenbauart:
Unterzugrahmen
Lenkkopfwinkel:
28.00 Grad
Nachlauf:
100 mm (3.9 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Hersteller/Typ:
PIRELLI / GTS23
Hersteller/Typ:
MICHELIN / GOLD STANDARD
Hersteller/Typ:
MICHELIN / CITYGRIP
Hersteller/Typ:
METZELER / FEELFREE
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Hersteller/Typ:
PIRELLI / GTS24
Hersteller/Typ:
MICHELIN / GOLD STANDARD
Hersteller/Typ:
MICHELIN / CITYGRIP
Hersteller/Typ:
METZELER / FEELFREEZuladung:Max. Gesamtzuladung:
YP125R 180 kg (398 lb)
YP125RA 172 kg (379 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
190 kPa (1.90 kgf/cm², 28 psi)
Hinten:
220 kPa (2.20 kgf/cm², 32 psi)
Zuladungsbedingung:
YP125R 90–180 kg (198–398 lb)
YP125RA 90–172 kg (198–379 lb)
Vorn:
210 kPa (2.10 kgf/cm², 30 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3.5Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
14 x MT3.75Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110.0 mm (4.33 in)Hinterrad-Federung:Bauart:
selbsttragende Schwinge
U2ABG2G0.book Page 2 Thursday, August 30, 2012 9:11 AM

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
95.0 mm (3.74 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GTX9-BS
Spannung, Kapazität:
12 V, 8.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Abblendlicht:
12 V, 55.0 W × 1
Fernlicht:
12 V, 55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
12 V, 2.0 W × 3Fernlicht-Kontrollleuchte:
12 V, 1.4 W × 1
Blinker-Kontrollleuchte:
12 V, 1.4 W × 2
Motorstörungs-Warnleuchte:
12 V, 1.4 W x 1
ABS-Warnleuchte:
YP125RA 12 V, 1.4 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
7.5 A
Warnblinkanlagensicherung:
10.0 A
ECU-Sicherung:
5.0 A
Sicherung des ABS-Kontrolleinheit:
YP125RA 5.0 A
Sicherung des ABS-Motors:
YP125RA 30.0 A
Zusatzsicherung:
5.0 A
U2ABG2G0.book Page 3 Thursday, August 30, 2012 9:11 AM

KUNDENINFORMATION
9-1
9
GAU48612

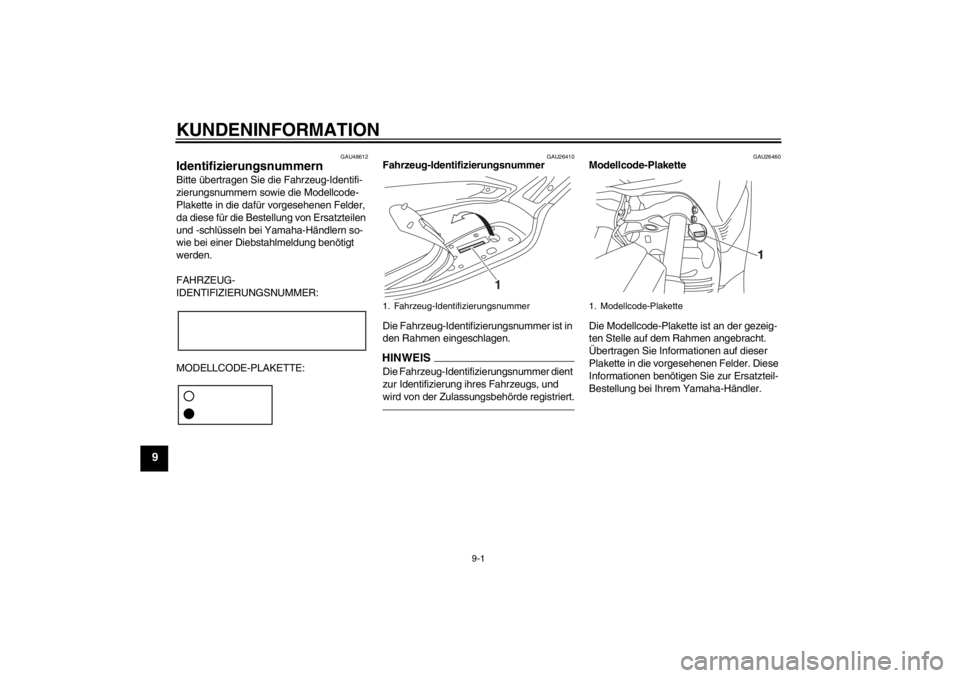

Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
U2ABG2G0.book Page 1 Thursday, August 30, 2012 9:11 AM

INDEX
AAbblendschalter .................................... 3-12
Ablagefächer ........................................ 3-18
ABS (für ABS-Modelle) ......................... 3-13
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-4
Achsgetriebeöl ...................................... 6-13
Anfahren ................................................. 5-2
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-5BBatterie ................................................. 6-27
Beschleunigen und Verlangsamen ......... 5-3
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe vorn, auswechseln .......... 6-31
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-24
Bremsen ................................................. 5-3
Bremsflüssigkeitsstand, prüfen............. 6-22
Bremsflüssigkeit, wechseln .................. 6-24
Bremshebel, schmieren ........................ 6-25DDiebstahlanlage (Sonderzubehör) ........ 3-11
Drehzahlmesser ..................................... 3-6EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen .......................... 3-20
Fehlersuchdiagramme .......................... 6-35
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ......................... 3-4
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-24
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel, Hinterradbremse ...... 3-13
Handbremshebel, Vorderradbremse ..... 3-12
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-25
Hupenschalter ....................................... 3-12IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-16
Kennzeichenbeleuchtung ...................... 6-33
Kontroll- und Warnleuchten..................... 3-4
Kraftstoff ................................................3-15
Kraftstoff, Tipps zum Sparen................... 5-4
Kühlflüssigkeit .......................................6-14LLage der Teile .........................................2-1
Lenkerarmaturen ...................................3-11
Lenkung, prüfen .................................... 6-27
Lichthupenschalter ................................ 3-12
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ......................... 6-16MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl ..................................................6-10
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6NNebenverbraucheranschluss ................ 3-23
PParken .................................................... 5-5
Pflege...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-27
Reifen ................................................... 6-18
Rücklicht-/Bremslichtlampe oder
Lampe des hinteren Blinkers,
ersetzen .............................................. 6-31SScheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-21
Scheinwerferlampe, auswechseln ........ 6-31
Seitenständer........................................ 3-21
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-29
Sicherungshalterung ............................. 3-17
Sitzbank ................................................ 3-17
Spiel des Gasdrehgriffs, einstellen ....... 6-17
Spiel des Vorder- und
Hinterradbremshebels, überprüfen ..... 6-21
Standlichtlampe, auswechseln ............. 6-33
Starterschalter ...................................... 3-12
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-14
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-26
Tipps zur Fahrsicherheit ......................... 1-5
Topcase ................................................ 3-19VVentilspiel ............................................. 6-18
U2ABG2G0.book Page 1 Thursday, August 30, 2012 9:11 AM

INDEXVerkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-8
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-12
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerze, prüfen ................................... 6-9
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-21
U2ABG2G0.book Page 2 Thursday, August 30, 2012 9:11 AM

U2ABG2G0.book Page 3 Thursday, August 30, 2012 9:11 AM

PRINTED IN FRANCE2012.09 (G)
DIC183
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
