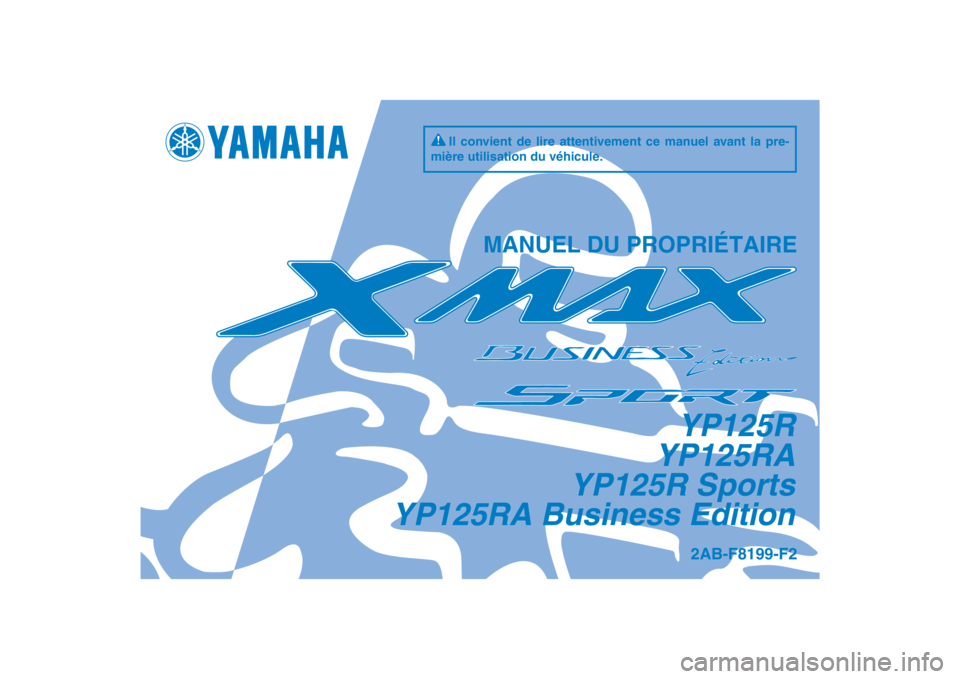

YAMAHA XMAX 125 2013 Notices Demploi (in French)

DIC183
YP125R
YP125RA
YP125R Sports
YP125RA Business Edition
MANUEL DU PROPRIÉTAIRE
Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.
2AB-F8199-F2
[French (F)]

FAU50920
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
avec le véhicule en cas de vente de ce dernier.
General manager of quality assurance div. Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Directeur Général de la division Assurance QualitéDate : 1 août 2002 Ville : Shizuoka, Japon
DÉCLARATION DE CONFORMITÉ
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Société : YAMAHA MOTOR ELECTRONICS CO., LTD. Nous, la
Adresse : 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Type d’appareil : IMMOBILISATEUR Déclarons par la présente, que le produit :
Type/désignation : 5SL-00
est conforme aux normes ou documents suivants :
Directive R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009Directive concernant les véhicules motorisés à deux ou trois roues (97/24/CE : Chapitre 8, EMC)1
2
3
4Passage de la norme EN60950 à la norme EN60950-1
Modification du nom de la société
version mise à jour de la norme suivante :


27 fév. 20061er mars 20078 Juil. 2010 Révision
Nº Contenu
Modification de la personne à contacter et ajout de la désignation du type
Date
9 juin 2005
U2ABF2F0.book Page 1 Wednesday, August 29, 2012 4:25 PM

INTRODUCTION
FAU10113
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YP125R/YP125RA est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception
et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YP125R/YP125RA, il faut prendre le temps de lire attentivement ce manuel. Le
Manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais
aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le scooter en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications
apportées ultérieurement à ce scooter. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA12411
Lire attentivement ce manuel dans son intégralité avant d’utiliser ce scooter.
U2ABF2F0.book Page 1 Wednesday, August 29, 2012 4:25 PM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10133
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
U2ABF2F0.book Page 1 Wednesday, August 29, 2012 4:25 PM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAUM1011
YP125R/YP125RA
MANUEL DU PROPRIÉTAIRE
© 2012 par MBK INDUSTRIE
1re édition, août 2012
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de MBK INDUSTRIE
est formellement interdite.
Imprimé en France
U2ABF2F0.book Page 2 Wednesday, August 29, 2012 4:25 PM

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
Conseils supplémentaires relatifs à
la sécurité routière .......................1-5
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-3
Commandes et instruments.............2-5
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-4
Compteur de vitesse .......................3-5
Compte-tours ..................................3-6
Écran multifonction .........................3-6
Alarme antivol (en option) .............3-11
Combinés de contacteurs .............3-11
Levier de frein avant .....................3-12
Levier de frein arrière ...................3-12
Système d’antiblocage des roues
(pour modèle à ABS) .................3-13
Bouchon du réservoir de
carburant ...................................3-14
Carburant ......................................3-15
Pots catalytiques ..........................3-16
Support pour antivol .....................3-17
Selle ..............................................3-17
Compartiments de rangement ......3-18
Top case ......................................3-19Réglage des combinés
ressort-amortisseur ................... 3-20
Béquille latérale ............................ 3-20
Coupe-circuit d’allumage .............. 3-21
Prise pour accessoire CC ............ 3-23
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT
LE PILOTAGE.................................... 5-1
Mise en marche du moteur ............ 5-1
Démarrage ..................................... 5-2
Accélération et décélération ........... 5-3
Freinage ......................................... 5-3
Comment réduire sa
consommation de carburant ....... 5-4
Rodage du moteur ......................... 5-4
Stationnement ................................ 5-5
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES................................... 6-1
Trousse de réparation .................... 6-2
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-3
Entretiens périodiques et
fréquences de graissage ............ 6-4Dépose et repose du cache et du
carénage .................................... 6-8
Contrôle de la bougie ..................... 6-9
Huile moteur ................................ 6-10
Huile de transmission finale ......... 6-13
Liquide de refroidissement ........... 6-14
Élément de filtre à air et de filtre à
air du boîtier de la courroie
trapézoïdale .............................. 6-16
Réglage de la garde de la
poignée des gaz ....................... 6-17
Jeu des soupapes ........................ 6-18
Pneus ........................................... 6-18
Roues coulées ............................. 6-21
Réglage de la garde des leviers
de frein avant et arrière ............ 6-21
Contrôle des plaquettes de frein
avant et arrière ......................... 6-22
Contrôle du niveau du liquide de
frein .......................................... 6-23
Changement du liquide de frein ... 6-24
Contrôle et lubrification des
câbles ....................................... 6-24
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-25
Lubrification des leviers de frein
avant et arrière ......................... 6-25
Contrôle et lubrification des
béquilles centrale et latérale ..... 6-26
Contrôle de la fourche ................. 6-26
Contrôle de la direction ................ 6-27U2ABF2F0.book Page 1 Wednesday, August 29, 2012 4:25 PM

TABLE DES MATIÈRES
Contrôle des roulements de
roue ........................................... 6-27
Batterie ......................................... 6-28
Remplacement des fusibles ......... 6-29
Remplacement d’une ampoule de
phare ......................................... 6-31
Remplacement d’une ampoule de
clignotant avant ......................... 6-31
Remplacement d’une ampoule de
clignotant arrière ou de feu
arrière/stop ................................ 6-31
Éclairage de la plaque
d’immatriculation ....................... 6-33
Remplacement d’une ampoule de
veilleuse .................................... 6-33
Diagnostic de pannes ................... 6-34
Schémas de diagnostic de
pannes ...................................... 6-35
SOIN ET REMISAGE DU
SCOOTER.......................................... 7-1
Remarque concernant les pièces
de couleur mate ..........................7-1
Soin ................................................ 7-1
Remisage ....................................... 7-3
CARACTÉRISTIQUES ......................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES....................... 9-1
Numéros d’identification ................. 9-1
U2ABF2F0.book Page 2 Wednesday, August 29, 2012 4:25 PM

1-1
1
CONSIGNES DE SÉCURITÉ
FAU1026A
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité du
scooter incombe à son propriétaire.
Les scooters sont des véhicules mono-
voies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre con-
naissance des exigences suivantes avant
de démarrer.
Le pilote doit :●
S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation du scooter.
●
Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
●
Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
●
Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.
●
Ne jamais conduire un scooter sans
avoir maîtrisé les techniques néces-
saires. Il est recommandé de suivre
des cours de pilotage. Les débutantsdoivent être formés par un moniteur
certifié. Contacter un concessionnaire
scooter agréé pour vous informer des
cours de pilotage les plus proches de
chez vous.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien cor-
rects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des contrôles avant utilisa-
tion à la page 4-1.
●
Ce scooter est conçu pour le transport
du pilote et d’un passager.
●
La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. De nombreux acci-
dents sont causés par un automobi-
liste n’ayant pas vu le scooter. Se faire
bien voir semble donc permettre de ré-
duire les risques de ce genre d’acci-
dent.
Dès lors :
Porter une combinaison de couleur
vive. Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.
Ne jamais entretenir un scooter
sans connaissances préalables.
Contacter un concessionnaire
scooter agréé pour vous informer
de la procédure d’entretien de base
d’un scooter. Certains entretiens ne
peuvent être effectués que par du
personnel qualifié.
●
De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-
dents sont des pilotes n’ayant pas de
permis.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
U2ABF2F0.book Page 1 Wednesday, August 29, 2012 4:25 PM

CONSIGNES DE SÉCURITÉ
1-2
1
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
le scooter et ses commandes.
●
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
●
La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Pour conserver le contrôle de son
scooter, il faut toujours tenir le gui-
don des deux mains et garder ses
pieds sur les repose-pieds.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèleen est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge
un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.
●
Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
●
Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.
Équipement
La plupart des accidents mortels en scooter
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.
●
Toujours porter un casque homolo-
gué.
●
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.
●
Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.
●
Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.
●
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.
●
Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxyde de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persister
U2ABF2F0.book Page 2 Wednesday, August 29, 2012 4:25 PM

CONSIGNES DE SÉCURITÉ
1-3
1
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.●
Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en
ouvrant portes et fenêtres, le mo-
noxyde de carbone peut atteindre rapi-
dement des concentrations dangereu-
ses.
●
Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.
●
Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout accessoires ou de bagages peut ré-
duire la stabilité et la maniabilité du scooter
si la répartition du poids est modifiée. Afin
d’éviter tout risque d’accident, monter ac-
cessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-duite d’un scooter chargé d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de ce scooter :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :
●
Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre du scooter et ré-
partir le poids également de chaque
côté afin de ne pas le déséquilibrer.
●
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avantde prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.
Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets peuvent déstabiliser la direc-
tion et rendre le maniement plus dif-
ficile.
●
Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché Charge maximale:
YP125R 180 kg (398 lb)
YP125RA 172 kg (379 lb)
U2ABF2F0.book Page 3 Wednesday, August 29, 2012 4:25 PM
