YAMAHA XMAX 125 2014 Manual de utilização (in Portuguese)

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-22, 6-22, 6-23
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho.6-19, 6-25
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-19, 6-21
Alavancas do travão• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-26
Descanso central, descanso
lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.6-26
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptores• Verifique o funcionamento.
• Se necessário, corrija.—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar correctamente, solicite a um concessioná-
rio Yamaha que verifique o veículo.3-21 ITEM VERIFICAÇÕES PÁGINA
U2DMP1P0.book Page 2 Thursday, October 24, 2013 7:00 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU48021
NOTAEste modelo está equipado com um sensor
de ângulo de inclinação para desligar o
motor no caso de capotagem. Neste caso,
o visor multifuncional indica o código de
erro 30, mas não se trata de uma avaria.


não o fizer, o motor não ligará, apesar de
este dar sinal quando é premido o interrup-
tor de arranque.
PAUM3350
Colocar o motor em funciona-
mento PRECAUÇÃO
PCA10251
Consulte a página 5-4 para obter instru-
ções relativas à rodagem do motor an-
tes de utilizar o veículo pela primeira
vez.Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
Consulte a página 3-22 para obter mais in-
formações.
1. Rode a chave para “ON”.
A luz de advertência, indicador lumi-
noso e indicadores seguintes deverão
acender-se durante alguns segundos
e depois apagar-se.
Luz de advertência de problema
no motor
Indicador luminoso do sistema
imobilizador
Indicador de substituição da cor-
reia em V
Indicador de mudança de óleo
Luz de advertência do nível de
combustível
U2DMP1P0.book Page 1 Thursday, October 24, 2013 7:00 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA11834
Se não se acender nenhum indicador ou
luz de advertência inicialmente, quando
a chave é rodada para “ON”, ou se um
indicador ou luz de advertência perma-
necer aceso, consulte a página 3-3 para
obter informações sobre a verificação
do circuito do indicador e luz de adver-
tência correspondente.
Para modelos com sistema ABS:A luz de advertência do ABS deve
acender-se quando o interruptor prin-
cipal é rodado para “ON” e desligar-
se depois de ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de advertência do ABS não se
acender e depois se apagar conforme
explicado acima, consulte a página 3-3
para obter informações sobre a verifica-
ção do circuito da luz de advertência.2. Desacelere por completo.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU45093
Arranque1. Enquanto comprime a alavanca do
travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire a scooter do des-
canso central.
2. Sente-se na scooter e regule os espe-
lhos retrovisores.
3. Ligue os sinais de mudança de direc-
ção.
4. Verifique se vem algum veículo e rode
ligeiramente o punho do acelerador (à
direita) para acelerar.
5. Desligue os sinais de mudança de di-
recção.

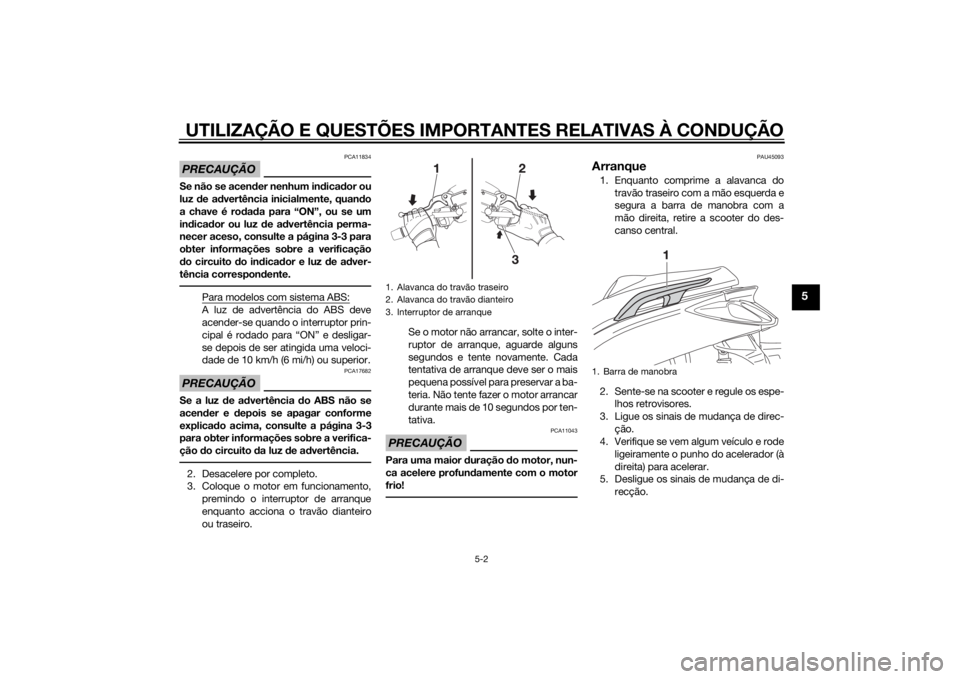

1. Alavanca do travão traseiro
2. Alavanca do travão dianteiro
3. Interruptor de arranque
1. Barra de manobra
U2DMP1P0.book Page 2 Thursday, October 24, 2013 7:00 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU16782

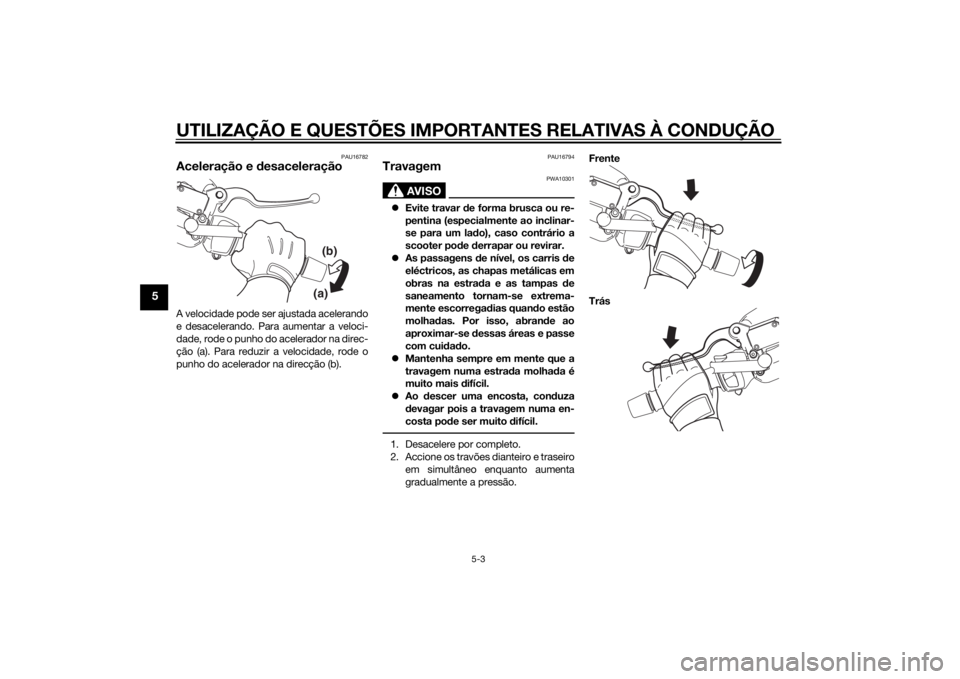

Aceleração e desaceleraçãoA velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a veloci-
dade, rode o punho do acelerador na direc-
ção (a). Para reduzir a velocidade, rode o
punho do acelerador na direcção (b).
PAU16794
Travagem
AVISO
PWA10301
Evite travar de forma brusca ou re-
pentina (especialmente ao inclinar-
se para um lado), caso contrário a
scooter pode derrapar ou revirar.
As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de
saneamento tornam-se extrema-
mente escorregadias quando estão
molhadas. Por isso, abrande ao
aproximar-se dessas áreas e passe
com cuidado.
Mantenha sempre em mente que a
travagem numa estrada molhada é
muito mais difícil.
Ao descer uma encosta, conduza
devagar pois a travagem numa en-
costa pode ser muito difícil.1. Desacelere por completo.
2. Accione os travões dianteiro e traseiro
em simultâneo enquanto aumenta
gradualmente a pressão.Frente
Trás
(a)(b)
U2DMP1P0.book Page 3 Thursday, October 24, 2013 7:00 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU16821
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Evite velocidades do motor elevadas
durante a aceleração.
Evite velocidades elevadas sem carga
no motor.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16831
Rodagem de amaciamento do
motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1000 km (600 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1000 km (600 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAUS1841
0–500 km (0–300 mi)
Evite o funcionamento prolongado acima
de 5000 rpm.
500–1000 km (300–600 mi)
Evite o funcionamento prolongado acima
de 7500 rpm. PRECAUÇÃO: Após ter
percorrido 1000 km (600 mi), não se es-
queça de substituir o óleo do motor, o
óleo da transmissão final e o elemento
do filtro de óleo.
[PCA12932]
1000 km (600 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
U2DMP1P0.book Page 4 Thursday, October 24, 2013 7:00 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-5
5
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
U2DMP1P0.book Page 5 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAUS1824
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctri-
cos que podem provocar choques
ou incêndios.
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.
AVISO
PWA10331
Esta scooter foi concebida para utiliza-
ção apenas em estradas pavimentadas.
Se esta scooter for utilizada em condi-
ções anormalmente poeiras, lamacen-
tas ou húmidas, o elemento do filtro de
ar deve ser limpo ou substituído mais
frequentemente, caso contrário poderá
ocorrer um desgaste rápido do motor.Consulte um concessionário Yamaha
para obter informações quanto aos in-
tervalos de manutenção apropriados.
AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
U2DMP1P0.book Page 1 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
PAU17382
Jogo de ferramentas do proprie-
tárioO jogo de ferramentas do proprietário en-
contra-se por baixo do assento. (Consulte
a página 3-18.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na rea-
lização da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietárioZAUM1020
U2DMP1P0.book Page 2 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46872
NOTAAs verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
A partir dos 30000 km (17500 mi), repita os intervalos de manutenção, começando a partir dos 6000 km (3500 mi).
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46921
Tabela de manutenção periódica para o sistema de controlo das emissõesN.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Tubo de combustí-
vel• Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2 Vela de ignição• Verifique o estado.
• Limpe e corrija a distância.√√
• Substitua.√√
3*Válvula s• Verifique a folga das válvulas.
•Ajuste.√√√√
4*Injecção de com-
bustível• Verifique a velocidade de ralenti
do motor.√√√√√√
5*Silencioso e tubo de
escape• Verifique se o(s) grampo(s) de pa-
rafuso está(estão) solto(s).√√√√√
U2DMP1P0.book Page 3 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU1771A
Tabela de lubrificação e manutenção geralN.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Elemento do filtro
de ar•Substitua.√√
2Tu b o de inspecção
do filtro de ar•Limpe.√√√√√
3Elemento do filtro
de ar da caixa da
correia em V•Limpe.√√√√√
4*Tr a v ã o dianteiro• Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*Travão traseiro• Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
6*Tu b o s dos travões• Verifique se apresentam fendas
ou danos.
• Verifique se o direccionamento e
a articulação estão correctos.√√√√√
• Substitua. Cada 4 anos
7*Líquido dos travões• Substitua. Cada 2 anos
8*Rodas• Verifique se apresentam desgaste
ou danos.√√√√
U2DMP1P0.book Page 4 Thursday, October 24, 2013 7:00 PM
