YAMAHA XMAX 125 2014 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
5. Retire a cavilha de drenagem do óleo
da transmissão final e a respetiva ani-
lha, para drenar o óleo da caixa de
transmissão final.6. Instale a cavilha de drenagem de óleo
da transmissão final e a respetiva
nova anilha e, depois, aperte a cavilha
em conformidade com o binário espe-
cificado.
7. Reabasteça com a quantidade espe-
cificada do óleo de transmissão final
recomendado. AVISO! Certifique-se
de que não entra nenhum material
estranho na caixa de transmissão
final. Certifique-se de não cai óleo
no pneu ou na roda.
[PWA11312]
8. Instale a tampa de enchimento de
óleo da transmissão final e o respetivo
anel de vedação em O e, depois,
aperte a tampa de enchimento de
óleo.9. Verifique se existem fugas de óleo na
caixa de transmissão final. Se existi-
rem, procure a causa.

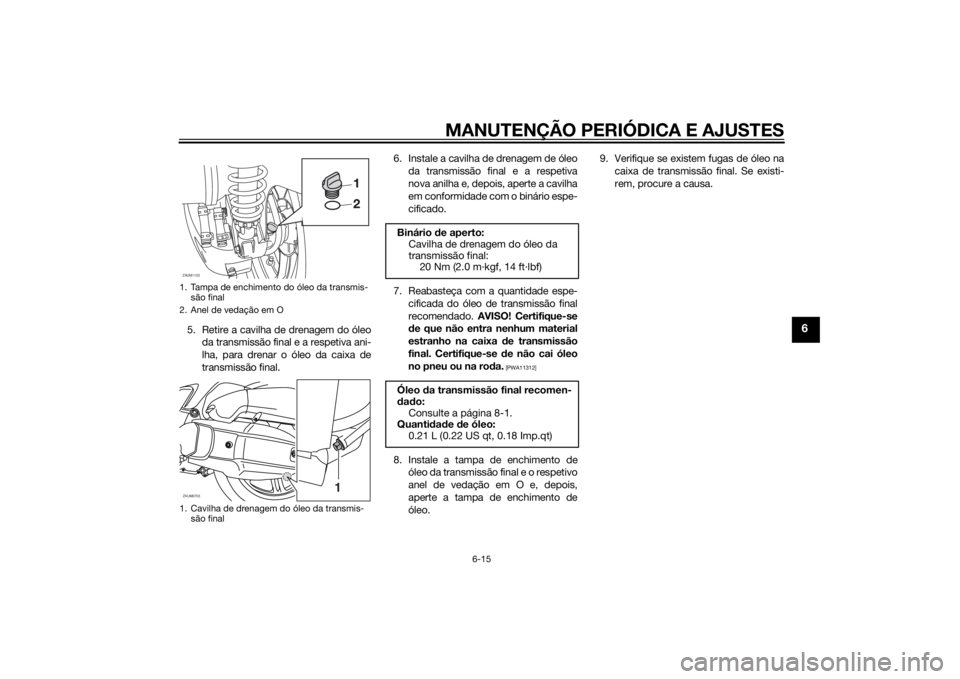

1. Tampa de enchimento do óleo da transmis-
são final
2. Anel de vedação em O
1. Cavilha de drenagem do óleo da transmis-
são finalZAUM1123ZAUM0703
1
Binário de aperto:
Cavilha de drenagem do óleo da
transmissão final:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo da transmissão final recomen-
dado:
Consulte a página 8-1.
Quantidade de óleo:
0.21 L (0.22 US qt, 0.18 Imp.qt)
U2DMP1P0.book Page 15 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAUM3043
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical.
2. Abra o compartimento de armazena-
gem dianteiro A. (Consulte a página
3-19.)NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.3. Verifique o nível de líquido refrigerante
através da janela de verificação.
NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.4. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, retire o painel A. (Consulte a
página 6-8.)
5. Abra a tampa do reservatório e, de-
pois, adicione líquido refrigerante até
à marca de nível máximo. AVISO! Re-
tire apenas a tampa do reservatório
de refrigerante. Nunca tente retirar
a tampa do radiador enquanto o
motor estiver quente.
[PWA15162]
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilizeágua dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refri-
gerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]

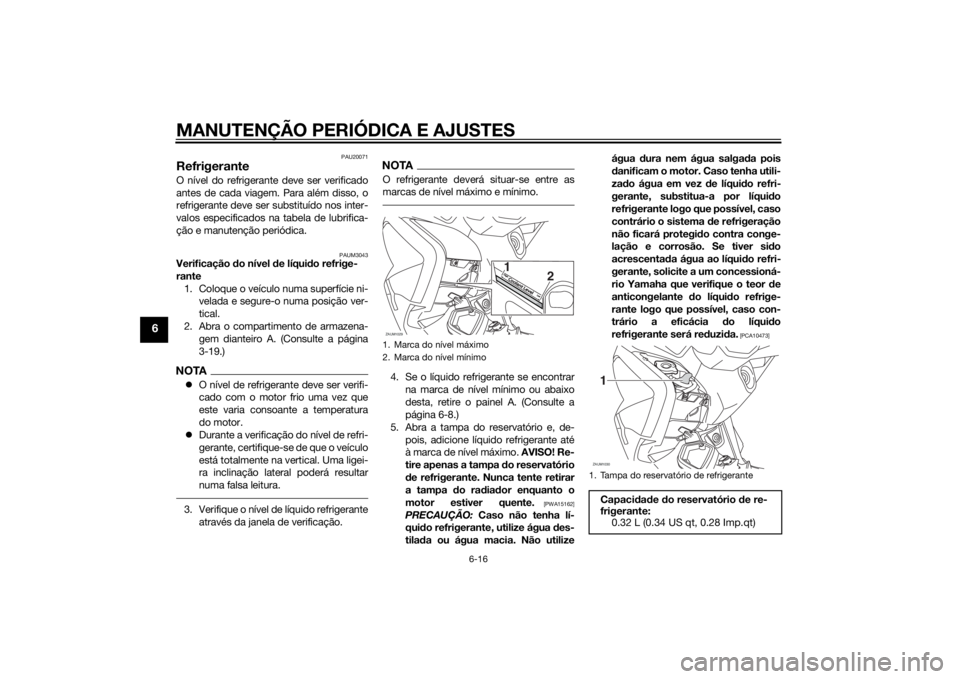

1. Marca do nível máximo
2. Marca do nível mínimoZAUM1029
2 1
Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de re-
frigerante:
0.32 L (0.34 US qt, 0.28 Imp.qt)ZAUM10301
U2DMP1P0.book Page 16 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
6. Feche a tampa do reservatório e, de-
pois, instale o painel.
7. Feche o compartimento de armaze-
nagem dianteiro.
PAU33032
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10382]PAUM3370
Elemento do filtro de ar, elemen-
to do filtro de ar da caixa da cor-
reia em V e tubos de inspecçãoO elemento do filtro de ar deve ser substi-
tuído e o elemento do filtro de ar da caixa
da correia em V deve ser limpo nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Faça a manuten-
ção dos elementos do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
Substituição do elemento do filtro de ar
1. Coloque a scooter no descanso cen-
tral.
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.3. Puxe o elemento do filtro de ar para
fora.
4. Introduza um elemento do filtro de ar
na respetiva caixa.
5. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
Limpeza dos tubos de inspecção do fil-
tro de ar
1. Verifique se os tubos, na parte inferior
da caixa do filtro de ar, apresentam
sujidade ou água acumuladas.
1. Tampa da caixa do filtro de ar
2. Parafuso
3. Elemento do filtro de arZAUM11241
22
3
U2DMP1P0.book Page 17 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
Esquerda
2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
Limpeza do elemento do filtro de ar da
caixa da correia em V
1. Retire as tampas do filtro de ar da cai-
xa da correia em V, retirando os res-
pectivos parafusos.2. Retire o elemento do filtro de ar e de-
pois use ar comprimido para retirar a
sujidade, conforme ilustrado.3. Verifique se existem danos no ele-
mento do filtro de ar e, caso necessá-
rio, substitua-o.
4. Instale o elemento do filtro de ar com
o lado colorido virado para fora.
5. Instale as tampas do filtro de ar da
caixa da correia em V, instalando os
parafusos. PRECAUÇÃO: Certifi-
que-se de que cada um dos ele-
mentos dos filtros está
devidamente instalado na respecti-
va caixa. O motor nunca deve ser
colocado em funcionamento sem
os elementos dos filtros instalados,
caso contrário o(s) pistão(ões) e/ou
cilindro(s) poderão desgastar-se
excessivamente.
[PCA10532]

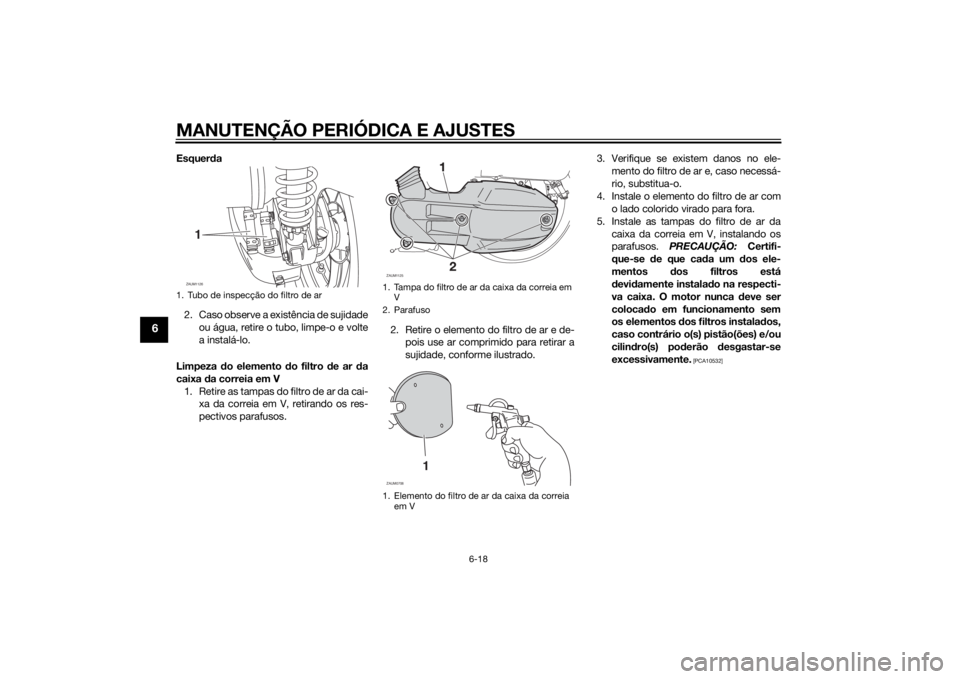

1. Tubo de inspecção do filtro de arZAUM11261
1. Tampa do filtro de ar da caixa da correia em
V
2. Parafuso
1. Elemento do filtro de ar da caixa da correia
em VZAUM1125
1
ZAUM0706
U2DMP1P0.book Page 18 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
PAU21385
Verificação da folga do punho do
aceleradorA folga do punho do acelerador deverá me-
dir 3.0–5.0 mm (0.12–0.20 in) na borda inte-
rior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU21877
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.

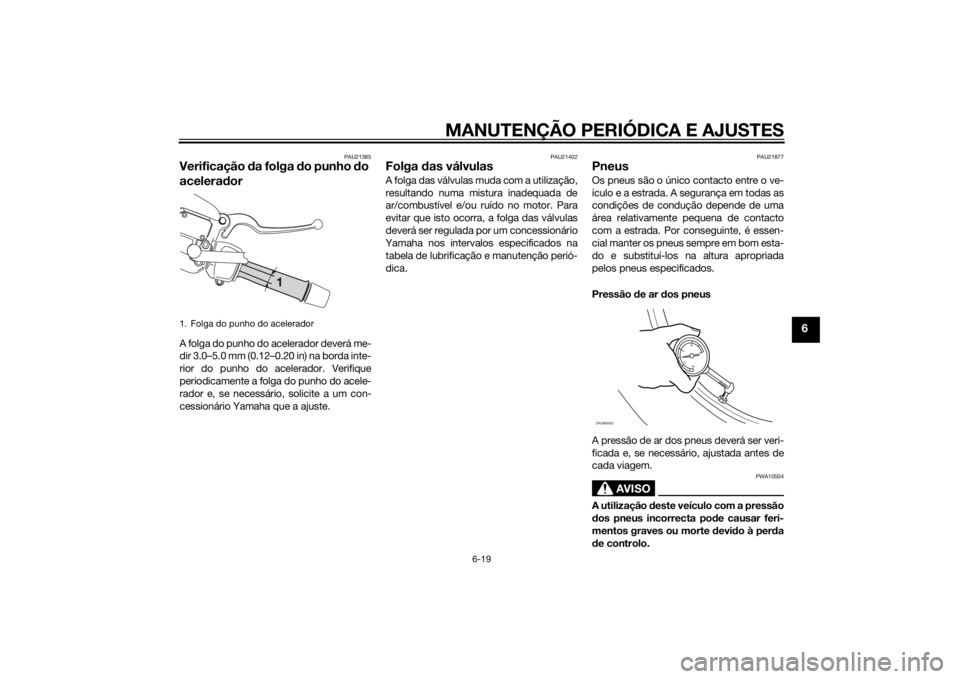

1. Folga do punho do acelerador
ZAUM0053
U2DMP1P0.book Page 19 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
do pode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd. Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
190 kPa (1.90 kgf/cm², 28 psi)
Tr á s :
220 kPa (2.20 kgf/cm², 32 psi)
YP125R 90–185 kg (198–408 lb)
YP125RA 90–181 kg (198–399 lb):
Frente:
210 kPa (2.10 kgf/cm², 30 psi)
Tr á s :
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*:
YP125R 185 kg (408 lb)
YP125RA 181 kg (399 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
12
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U2DMP1P0.book Page 20 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
PAU21963
Rodas de ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu. Pneu da frente:
Tamanho:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Fabricante/modelo:
METZELER / FEELFREE
MICHELIN / CITYGRIP
Pneu de trás:
Tamanho:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Fabricante/modelo:
METZELER / FEELFREE
MICHELIN / CITYGRIP
U2DMP1P0.book Page 21 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
PAU50861
Verificação da folga da alavanca
dos travões dianteiro e traseiroFrente
TrásNão deve haver folga nas extremidades
das alavancas dos travões. Caso haja fol-
ga, solicite a um concessionário Yamaha
que inspeccione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU22393
Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22432
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
desgaste tenham quase desaparecido, so-
1. Sem folga da alavanca do travão
1. Sem folga da alavanca do travãoZAUM1049ZAUM1050
1. Ranhura do indicador de desgaste
1 1
ZAUM1127
U2DMP1P0.book Page 22 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAUS1992

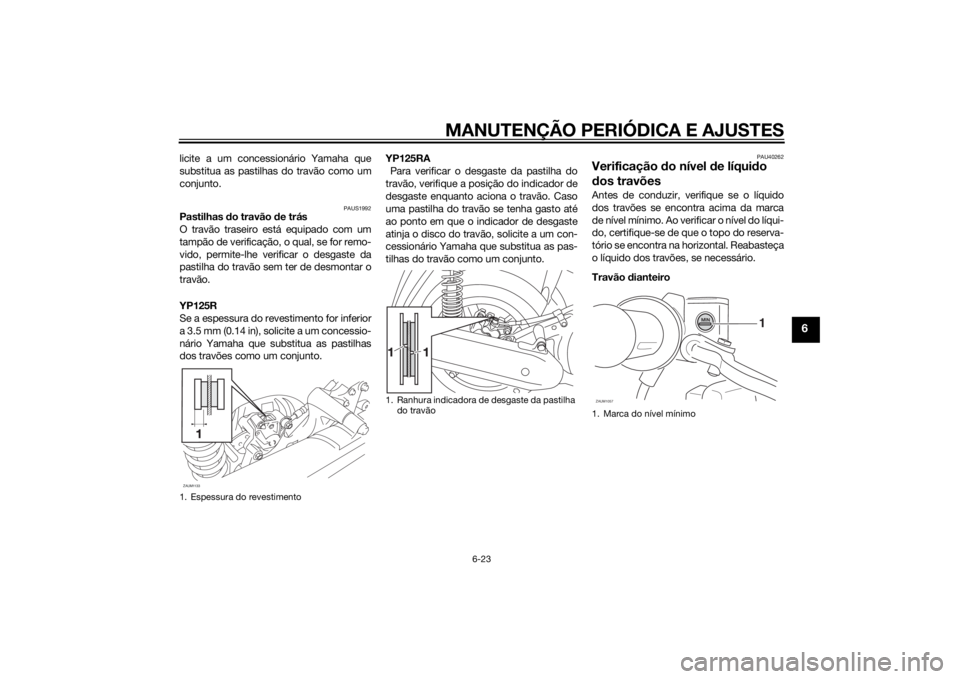

Pastilhas do travão de trás
O travão traseiro está equipado com um
tampão de verificação, o qual, se for remo-
vido, permite-lhe verificar o desgaste da
pastilha do travão sem ter de desmontar o
travão.
YP125R
Se a espessura do revestimento for inferior
a 3.5 mm (0.14 in), solicite a um concessio-
nário Yamaha que substitua as pastilhas
dos travões como um conjunto.YP125RA
Para verificar o desgaste da pastilha do
travão, verifique a posição do indicador de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que o indicador de desgaste
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU40262
Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
1. Espessura do revestimentoZAUM1133
1. Ranhura indicadora de desgaste da pastilha
do travão
1. Marca do nível mínimo
1
ZAUM1057
U2DMP1P0.book Page 23 Thursday, October 24, 2013 7:00 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
Travão traseiro
AVISO
PWA16011
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de
ar no sistema de travagem, redu-
zindo o desempenho da travagem.
Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.
Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente d
e DOT
4 pode resultar numa reacção quí-
mica nociva.
Durante o reabastecimento, tenha
cuidado para que não entre água ou
pó no reservatório de líquido dos
travões. A água reduzirá significati-
vamente o ponto de ebulição do lí-
quido e poderá causar bloqueio de
vapor, e a sujidade poderá obstruir
as válvulas da unidade hidráulica
do ABS.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-
ramado.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
1. Marca do nível mínimoLíquido dos travões especificado:
DOT 4ZAUM1032
1
U2DMP1P0.book Page 24 Thursday, October 24, 2013 7:00 PM
