Caractéristiques
8-1
8
Dimensions:
Longueur hors tout:
2160 mm (85.0 in)
Largeur hors tout:
790 mm (31.1 in)
Hauteur hors tout:
1385 mm (54.5 in)
Hauteur de la selle:
785 mm (30.9 in)
Empattement:
1525 mm (60.0 in)
Garde au sol:
125 mm (4.92 in)
Rayon de braquage minimum:
2500 mm (98.4 in)
Poids:
Poids à vide:
169 kg (373 lb) (YP125R)
173 kg (381 lb) (YP125RA)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre
Cylindrée:
124 cm³
Alésage × course:
52.0 × 58.6 mm (2.05 × 2.31 in)
Taux de compression:
11.2 : 1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:
Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 15W-40, 20W-40
ou 20W-50Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Huile de transmission finale:
Type:
YAMALUBE 10W-40 ou huile moteur SAE
10W-30 de type SE
Quantité:
0.21 L (0.22 US qt, 0.18 Imp.qt)
Quantité de liquide de refroidissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.32 L (0.34 US qt, 0.28 Imp.qt)
Radiateur (circuit compris):
1.10 L (1.16 US qt, 0.97 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence super sans plomb (essence-
alcool (E10) acceptable)
Capacité du réservoir:
13.2 L (3.48 US gal, 2.90 Imp.gal)
Quantité de la réserve:
2.5 L (0.66 US gal, 0.55 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:
1B91 00
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
U2DMF2F0.book Page 1 Tuesday, June 30, 2015 1:39 PM

Caractéristiques
8-2
8
Bougie(s):
Fabricant/modèle:
NGK/CPR9EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Embrayage:
Type d’embrayage:
Sec, centrifuge automatique
Transmission:
Taux de réduction primaire:
(1.000)
Transmission finale:
Engrenage
Taux de réduction secondaire:
41/14 × 44/13 (9.912)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Châssis:
Type de cadre:
Cadre ouvert
Angle de chasse:
28.00 degrés
Chasse:
100 mm (3.9 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Fabricant/modèle:
METZELER / FEELFREE
Fabricant/modèle:
MICHELIN / CITYGRIP
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Fabricant/modèle:
METZELER / FEELFREE
Fabricant/modèle:
MICHELIN / CITYGRIP
Charge:
Charge maximale:
181 kg (399 lb) (YP125RA)
185 kg (408 lb) (YP125R)(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
190 kPa (1.90 kgf/cm², 28 psi)
Arrière:
220 kPa (2.20 kgf/cm², 32 psi)
Conditions de charge:
90–181 kg (198–399 lb) (YP125RA)
90–185 kg (198–408 lb) (YP125R)
Conditions de charge:
90 kg - Charge maximale
Avant:
210 kPa (2.10 kgf/cm², 30 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
15 x MT3.5
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
14 x MT3.75
Frein avant:
Type:
Frein monodisque
Commande:
À la main droite
Liquide de frein spécifié:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
À la main gauche
Liquide de frein spécifié:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
U2DMF2F0.book Page 2 Tuesday, June 30, 2015 1:39 PM

Caractéristiques
8-3
8
Débattement de roue:
110 mm (4.3 in)
Suspension arrière:
Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
84 mm (3.3 in)
Partie électrique:
Tension du système électrique:
12 V
Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule ×
quantité:
Phare:
12 V, 55.0 W × 2
Stop/feu arrière:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2 (YP125R,
YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Veilleuse:
LED
(YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de feu de route:
LEDTémoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED (YP125RA)
Fusible:
Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du moteur du ventilateur de radiateur:
7.5 A
Fusible des clignotants et des feux de
détresse:
10.0 A
Fusible du bloc de ECU:
10.0 A
Fusible du bloc de commande ABS:
10.0 A (YP125RA)
Fusible du moteur ABS:
30.0 A (YP125RA)
Fusible du solénoïde d’ABS:
20.0 A (YP125RA)
Fusible de sauvegarde:
10.0 A
U2DMF2F0.book Page 3 Tuesday, June 30, 2015 1:39 PM

Renseignements complémentaires
9-1
9
FAU40793

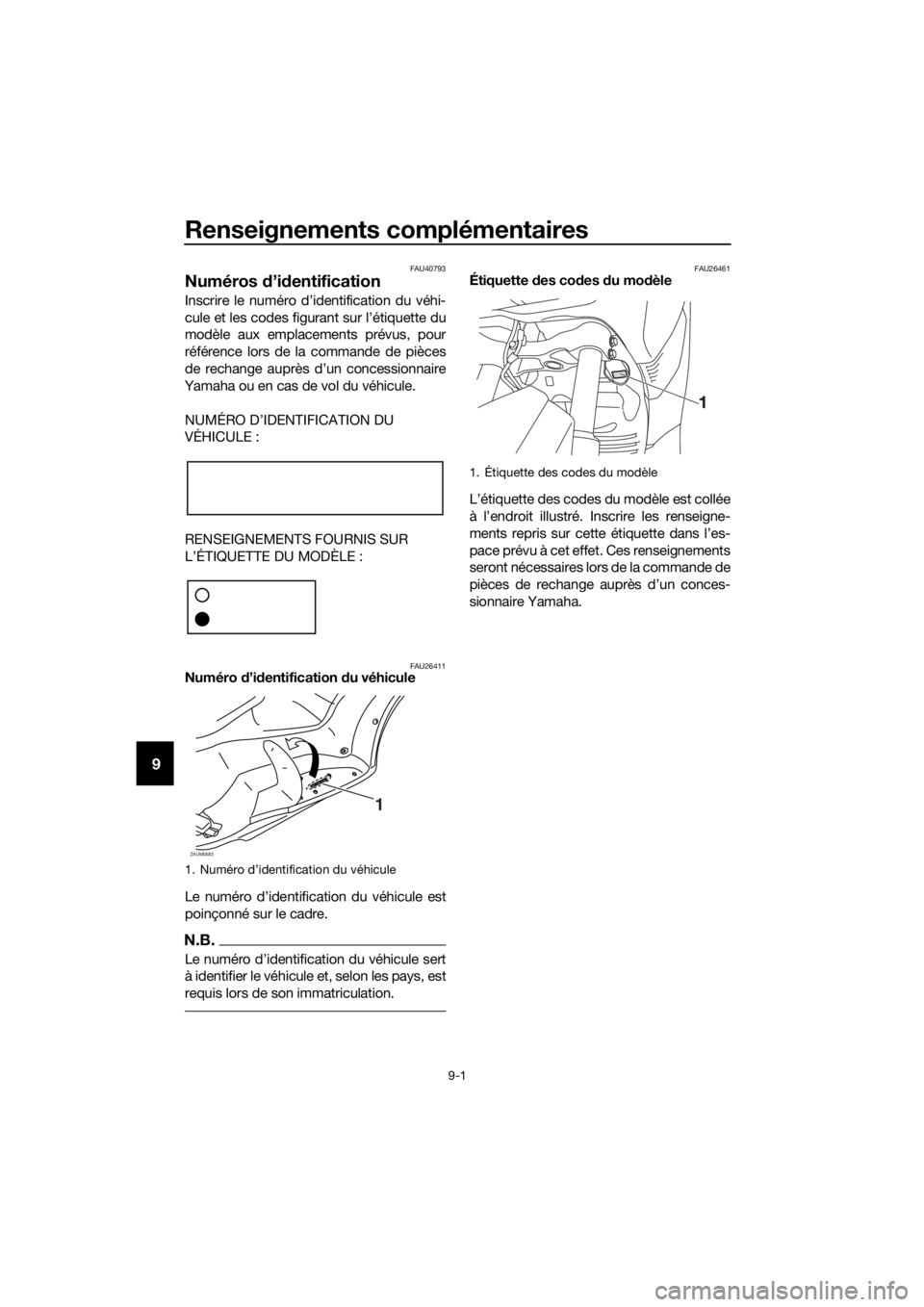

Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.

à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26461Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
ZAUM0683
1
1. Étiquette des codes du modèle
U2DMF2F0.book Page 1 Tuesday, June 30, 2015 1:39 PM

10-1
10
Index
A
Accélération et décélération................... 5-3
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ...... 6-35
Avertisseur, contacteur ........................ 3-15
B
Batterie ................................................. 6-28
Béquille latérale .................................... 3-24
Béquilles centrale et latérale, contrôle
et lubrification .................................... 6-26
Bloc de compteurs multifonctions ......... 3-6
Bougie, contrôle ................................... 6-10
C
Câbles, contrôle et lubrification ........... 6-25
Caches, dépose et repose ..................... 6-8
Caractéristiques ..................................... 8-1
Carburant ............................................. 3-19
Carburant, économies ............................ 5-5
Carburant, témoin du niveau.................. 3-4
Clignotant arrière, remplacement d
’une ampoule ..................................... 6-34
Clignotant avant ................................... 6-33
Clignotants, contacteur ........................ 3-15
Combinés ressort-amortisseur,
réglage ............................................... 3-23
Compartiments de rangement ............. 3-22
Conseils relatifs à la sécurité routière .... 1-5
Consignes de sécurité............................ 1-1
Contacteur à clé/serrure antivol ............. 3-2
Contacteur d’appel de phare ............... 3-14
Contacteur Info .................................... 3-15
Contacteurs à la poignée ..................... 3-14
Coupe-circuit d’allumage ..................... 3-25
D
Démarrage.............................................. 5-3
Démarrage du moteur ............................ 5-2
Démarreur, contacteur ......................... 3-15
Dépannage, schémas de diagnostic .... 6-36
Direction, contrôle ................................ 6-27
E
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des
gaz d’échappement ............................. 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle ............. 9-1
F
Feu arrière/stop .................................... 6-33
Feux de détresse, contacteur .............. 3-15
Filtre à air et éléments de filtre à air du
carter de la courroie trapézoïdale ...... 6-16Fourche, contrôle.................................. 6-27
Freinage .................................................. 5-4
Frein arrière, levier ................................ 3-16
Frein avant, levier .................................. 3-16
Freins ABS (pour modèles à ABS) ........ 3-17
Freins avant et arrière, contrôle de la
garde du levier .................................... 6-21
Fusibles, remplacement........................ 6-30
H
Huile de transmission finale .................. 6-14
Huile moteur ......................................... 6-11
I
Immobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-14
J
Jeu des soupapes ................................ 6-18
L
Leviers de frein, lubrification ................. 6-26
Liquide de frein, changement ............... 6-24
Liquide de frein, contrôle du niveau ..... 6-23
Liquide de refroidissement ................... 6-15
N
Numéros d’identification ......................... 9-1
P
Panne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-35
Phare, remplacement d’une
ampoule .............................................. 6-32
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-22
Pneus .................................................... 6-19
Poignée des gaz, contrôle de la
garde .................................................. 6-18
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-25
Pots catalytiques .................................. 3-20
R
Remisage ................................................ 7-4
Réservoir de carburant, bouchon ......... 3-18
Rodage du moteur .................................. 5-5
Roues .................................................... 6-21
Roulements de roue, contrôle .............. 6-28
S
Selle ...................................................... 3-21
Soin ......................................................... 7-1
Stationnement ........................................ 5-6
T
Témoin d’alerte du système ABS
(pour les modèles équipés d’ABS) ....... 3-4
U2DMF2F0.book Page 1 Tuesday, June 30, 2015 1:39 PM

Index
10-2
10
Témoin de feu de route........................... 3-4
Témoin de l’immobilisateur antivol ......... 3-5
Témoins des clignotants ......................... 3-4
Trousse de réparation............................. 6-2
V
Véhicule, numéro d’identification ........... 9-1
Veilleuses .............................................. 6-32
Voyants et témoins d’alerte .................... 3-4
U2DMF2F0.book Page 2 Tuesday, June 30, 2015 1:39 PM

U2DMF2F0.book Page 3 Tuesday, June 30, 2015 1:39 PM

PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
PRINTED IN FRANCE
2015.09 (F)
Notice originale
