Entretiens et réglages périodiques
6-33
6
FAU24182
Feu arrière/stop
Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU39881
Clignotant avant
Si un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
U2DMF2F0.book Page 33 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-34
6
FAUM3062
Remplacement d’une ampoule
de clignotant arrière
1. Dresser le scooter sur sa béquille cen-
trale.
2. Ouvrir la selle. (Voir page 3-21.)
3. Retirer les boulons pour déposer le
compartiment de rangement arrière.
4. Retirer l’ampoule de clignotant et sa
douille en tournant la douille dans le
sens inverse des aiguilles d’une
montre.
5. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
6. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.7. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
8. Remettre le compartiment de range-
ment arrière en place, puis le fixer à
l’aide des boulons.
9. Refermer la selle.
1. Compartiment de rangement
2. Vis
3. Capuchon en caoutchouc
1. Douille d’ampoule de clignotant
ZAUM1040
23
1
ZAUM1038
1
1. Ampoule de clignotant
2.
ZAUM1039
1
2
U2DMF2F0.book Page 34 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-35
6
FAUM2203
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation
1. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
FAU25882
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le scooter à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chaudières.
L’essence et les vapeurs d’essence
peuvent s’enflammer ou exploser, et
provoquer des blessures et des dom-
mages matériels graves.
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
ZAUM0681
1
U2DMF2F0.book Page 35 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-36
6
FAU68020

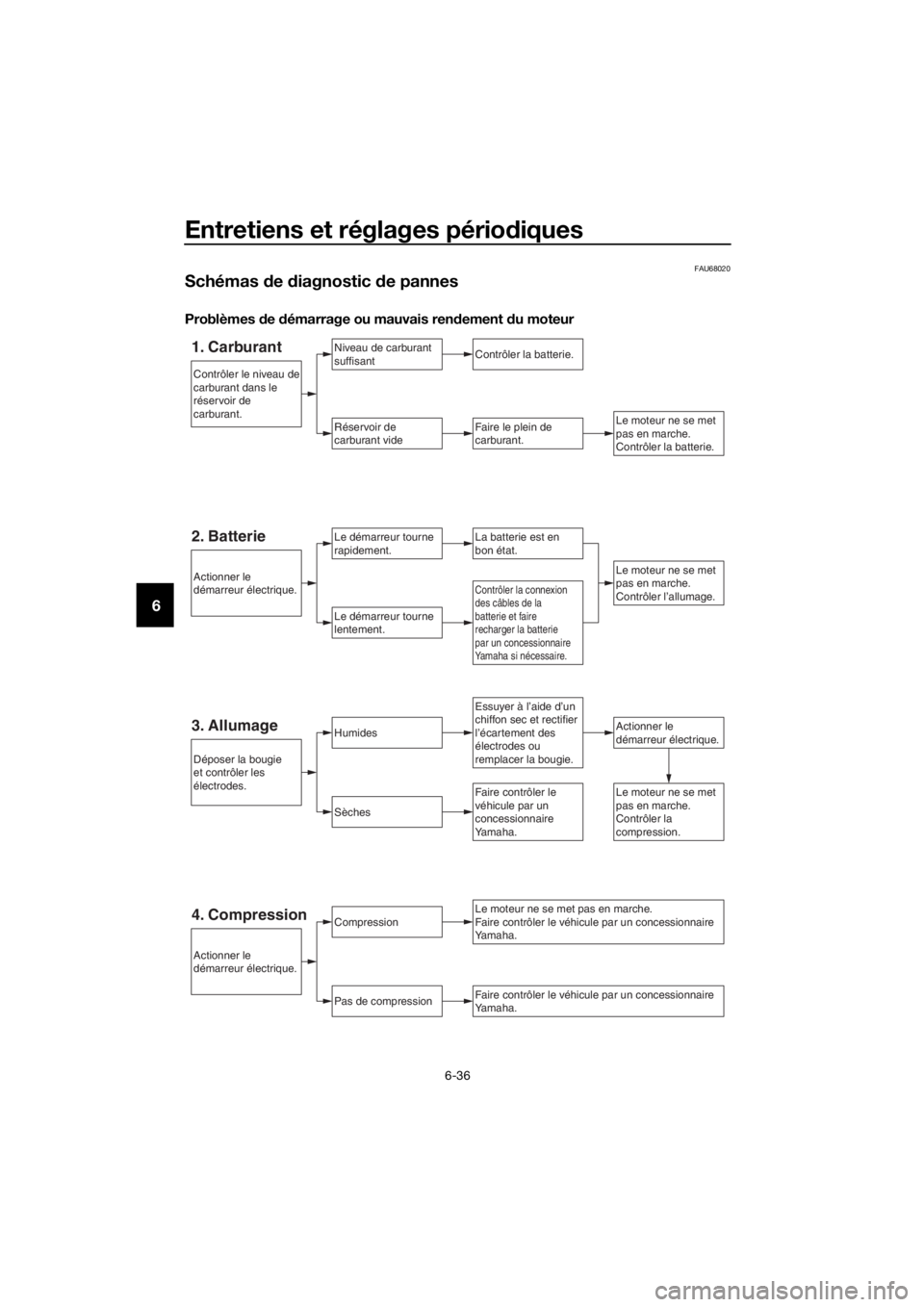

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
1. CarburantNiveau de carburant
suffisant
Réservoir de
carburant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
Essuyer à l’aide d’un
chiffon sec et rectifier
l’écartement des
électrodes ou
remplacer la bougie.
Contrôler la connexion
des câbles de la
batterie et faire
recharger la batterie
par un concessionnaire
Yamaha si nécessaire.
2. BatterieLa batterie est en
bon état.
Actionner le
démarreur électrique.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumides
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer la bougie
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Actionner le
démarreur électrique.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
4. Compression
U2DMF2F0.book Page 36 Tuesday, June 30, 2015 1:39 PM

Entretiens et réglages périodiques
6-37
6
Surchauffe du moteur
AVERTISSEMENT
FWAT1041
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont
chauds. Du liquide chaud et de la vapeur risquent de jaillir sous forte pression et
de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point
de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement
s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau
du robinet, à condition de la remplacer dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau
du liquide de
refroidissement dans
le vase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niveau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niveau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
U2DMF2F0.book Page 37 Tuesday, June 30, 2015 1:39 PM

Entretien et entreposage du scooter
7-1
7
FAU37834
Remarque concernant les pièces
de couleur mate
ATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAU26096
Soin
Un des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion
peuvent apparaître, même sur des pièces
de très bonne qualité. Si un tube d’échap-
pement rouillé peut passer inaperçu sur
une voiture, l’effet sur un scooter est plutôt
disgracieux. Un entretien adéquat régulier
lui permettra non seulement de conserver
son allure et son rendement et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10784
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
U2DMF2F0.book Page 1 Tuesday, June 30, 2015 1:39 PM

Entretien et entreposage du scooter
7-2
7
ensuite abondamment à l’eau, sé-
cher immédiatement, puis vapori-
ser un produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés de
produits nettoyants abrasifs, de
dissolvant ou diluant, d’essence, de
dérouilleur, d’antirouille, d’antigel
ou d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations
d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants élec-
triques (fiches rapides, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges
dures afin d’éviter de griffer ou de
ternir. Certains produits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champde vision afin de s’assurer que le
produit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
males
Nettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1.
vonneuse en veillant à ce que le mo-
teur soit froid. ATTENTION : Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10792]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion
sur toutes les surfaces métalliques, y
compris les surfaces chromées ou
nickelées.
U2DMF2F0.book Page 2 Tuesday, June 30, 2015 1:39 PM

Entretien et entreposage du scooter
7-3
7
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant.
Nettoyer le pare-brise à l’aide d’une
éponge ou d’un chiffon humide et d’un dé-
tergent doux, puis rincer abondamment à
l’eau claire. Pour les taches tenaces, il
convient d’utiliser un produit nettoyant spé-
cial pour pare-brises de Yamaha ou d’une
autre bonne marque. Certains produits de
nettoyage pour plastiques risquent de grif-
fer la surface du pare-brise. Faire un essai
à un endroit qui ne gêne pas la visibilité et
qui ne soit pas détectable immédiatement
afin de s’assurer que le produit convient.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent
être nettoyées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfai-
tement sec avant de le remiser ou de
le couvrir.AVERTISSEMENT
FWA10943
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si néces-
saire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
Effectuer ensuite un test de
conduite afin de vérifier le freinage
et la prise de virages.
ATTENTION
FCA10801
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci at-
taquent la peinture.
N.B.
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
U2DMF2F0.book Page 3 Tuesday, June 30, 2015 1:39 PM

Entretien et entreposage du scooter
7-4
7
FAU36564
Remisage
Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir le
scooter.
ATTENTION
FCA10821
Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à lamasse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10952]
4. Lubrifier tous les câbles de com-
mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver le scooter de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-28.
U2DMF2F0.book Page 4 Tuesday, June 30, 2015 1:39 PM

Entretien et entreposage du scooter
7-5
7
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser le scooter.
U2DMF2F0.book Page 5 Tuesday, June 30, 2015 1:39 PM
