YAMAHA XMAX 125 2017 Betriebsanleitungen (in German)

Technische Daten
8-3
8
Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt × Anzahl:
Scheinwerfer:
12 V, 55.0 W × 2
Bremslicht/Rücklicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Sicherung:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftermotor-Sicherung:
7.5 ABlinklicht- und Warnblinklichtsicherung:
10.0 A
ECU-Sicherung:
10.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Zusatzsicherung:
10.0 A
U2DMG3G0.book Page 3 Tuesday, May 24, 2016 9:38 AM

Kundeninformation
9-1
9
GAU53562

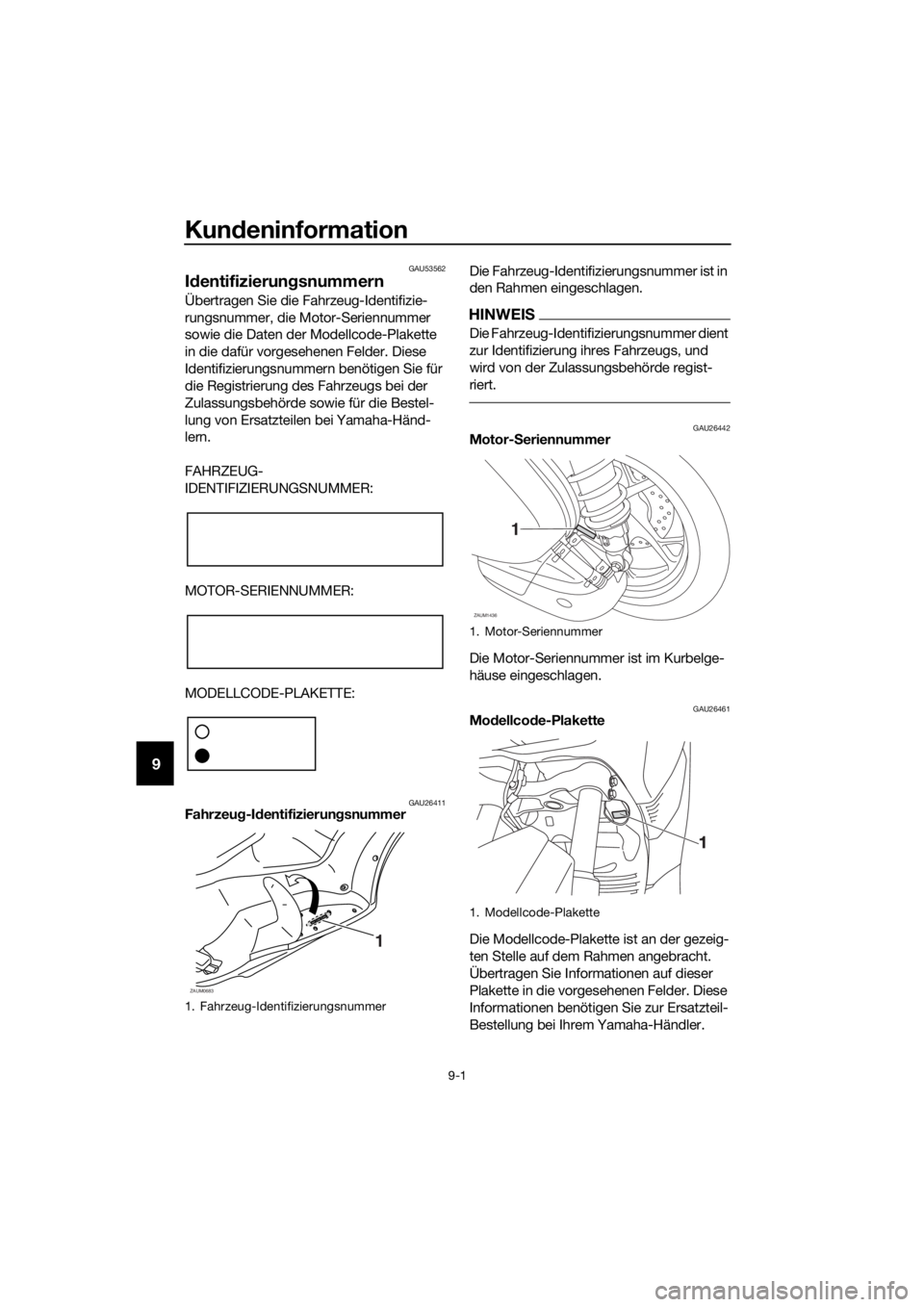

Identifizierungsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26461Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
ZAUM0683
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
ZAUM1436
U2DMG3G0.book Page 1 Tuesday, May 24, 2016 9:38 AM

Kundeninformation
9-2
9
GAUM3880

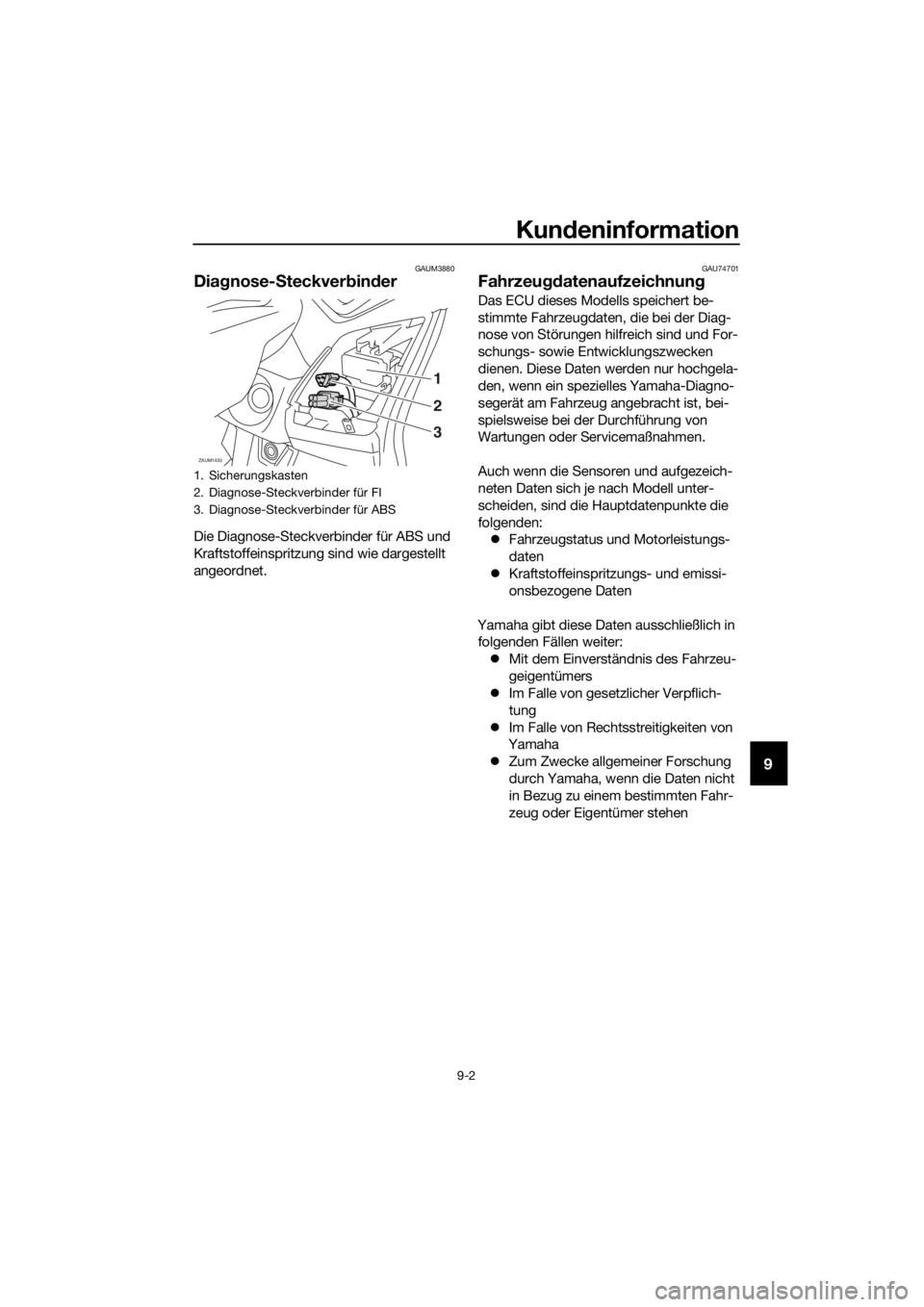

Diagnose-Steckverbinder
Die Diagnose-Steckverbinder für ABS und
Kraftstoffeinspritzung sind wie dargestellt
angeordnet.
GAU74701
Fahrzeugdatenaufzeichnung
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus und Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter:
Mit dem Einverständnis des Fahrzeu-
geigentümers
Im Falle von gesetzlicher Verpflich-
tung
Im Falle von Rechtsstreitigkeiten von
Yamaha
Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
1. Sicherungskasten
2. Diagnose-Steckverbinder für FI
3. Diagnose-Steckverbinder für ABS
ZAUM1433
2
3
1
U2DMG3G0.book Page 2 Tuesday, May 24, 2016 9:38 AM

10-1
10
Index
A
Abblendschalter .................................... 3-14
Abdeckungen, abnehmen und
montieren.............................................. 6-7
Ablagefächer ......................................... 3-20
ABS ....................................................... 3-16
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Achsgetriebeöl ...................................... 6-13
Anfahren ................................................. 5-3
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-5
B
Batterie ................................................. 6-27
Beschleunigen und Verlangsamen ......... 5-3
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe hinten, auswechseln ....... 6-32
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-23
Bremsen.................................................. 5-4
Bremsflüssigkeitsstand, prüfen ............ 6-22
Bremsflüssigkeit, wechseln .................. 6-23
Bremshebel, schmieren ........................ 6-24
D
Datenaufzeichnung, Fahrzeug ................ 9-2
Diagnose-Steckverbinder ....................... 9-2
E
Einfahrvorschriften .................................. 5-5
F
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen ........................... 3-22
Fehlersuchdiagramme .......................... 6-34
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ........................ 3-4
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ............ 6-15
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-24
H
Handbremshebel, Hinterradbremse ..... 3-15
Handbremshebel, Vorderradbremse .... 3-15
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-25
Hupenschalter....................................... 3-14
I
Identifizierungsnummern ........................ 9-1
Info-Schalter ......................................... 3-14
K
Katalysatoren ....................................... 3-19
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff............................................... 3-17
Kraftstoff, Tipps zum Sparen ................. 5-5
Kühlflüssigkeit ...................................... 6-14
L
Lage der Teile ......................................... 2-1
Lenkerarmaturen .................................. 3-13
Lenkung, prüfen ................................... 6-26
Lichthupenschalter ............................... 3-13
M
Modellcode-Plakette .............................. 9-1
Motoröl ................................................. 6-10
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-2
Motorstörungs-Warnleuchte .................. 3-4
Multifunktionsmesser-Einheit ................. 3-6
P
Parken .................................................... 5-6
Pflege ..................................................... 7-1
R
Räder .................................................... 6-20
Radlager, prüfen ................................... 6-26
Reifen ................................................... 6-18
Reserve-Warnleuchte ............................. 3-4
Rücklicht/Bremslicht ............................ 6-31
S
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 6-21
Scheinwerferlampe, auswechseln ........ 6-30
Seitenständer ....................................... 3-23
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 6-28
Sitzbank................................................ 3-19
Spiel des Gasdrehgriffs, prüfen............ 6-17
Spiel des Vorder- und
Hinterradbremshebels, überprüfen .... 6-20
Standlichtlampen ................................. 6-30
Starterschalter ...................................... 3-14
System der Wegfahrsperre .................... 3-1
T
Tankverschluss..................................... 3-17
Technische Daten................................... 8-1
Teleskopgabel, prüfen .......................... 6-25
Tipps zur Fahrsicherheit ......................... 1-6
V
Ventilspiel ............................................. 6-17
U2DMG3G0.book Page 1 Tuesday, May 24, 2016 9:38 AM

Index
10-2
10
Vorderer Blinker ................................... 6-31
Vorsicht bei Mattfarben .......................... 7-1
W
Warnblinkschalter................................. 3-14
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung,
regelmäßig ........................................... 6-4
Z
Zündkerze, prüfen .................................. 6-9
Zünd-/Lenkschloss ................................ 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System .............. 3-24
U2DMG3G0.book Page 2 Tuesday, May 24, 2016 9:38 AM
