Caratteristiche tecniche
8-3
8
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT9B-4
Tensione, capacità:
12 V, 8.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina × quantità:
Faro:
12 V, 55.0 W × 2
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Fusibile:
Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 AFusibile motorino ventola radiatore:
7.5 A
Fusibile degli indicatori di direzione e delle luci
d’emergenza:
10.0 A
Fusibile ECU:
10.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile di backup:
10.0 A
U2DMH3H0.book Page 3 Tuesday, May 24, 2016 9:43 AM

Informazioni per I consumatori
9-1
9
HAU53562
Numeri d’identificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAU26442Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26461Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.

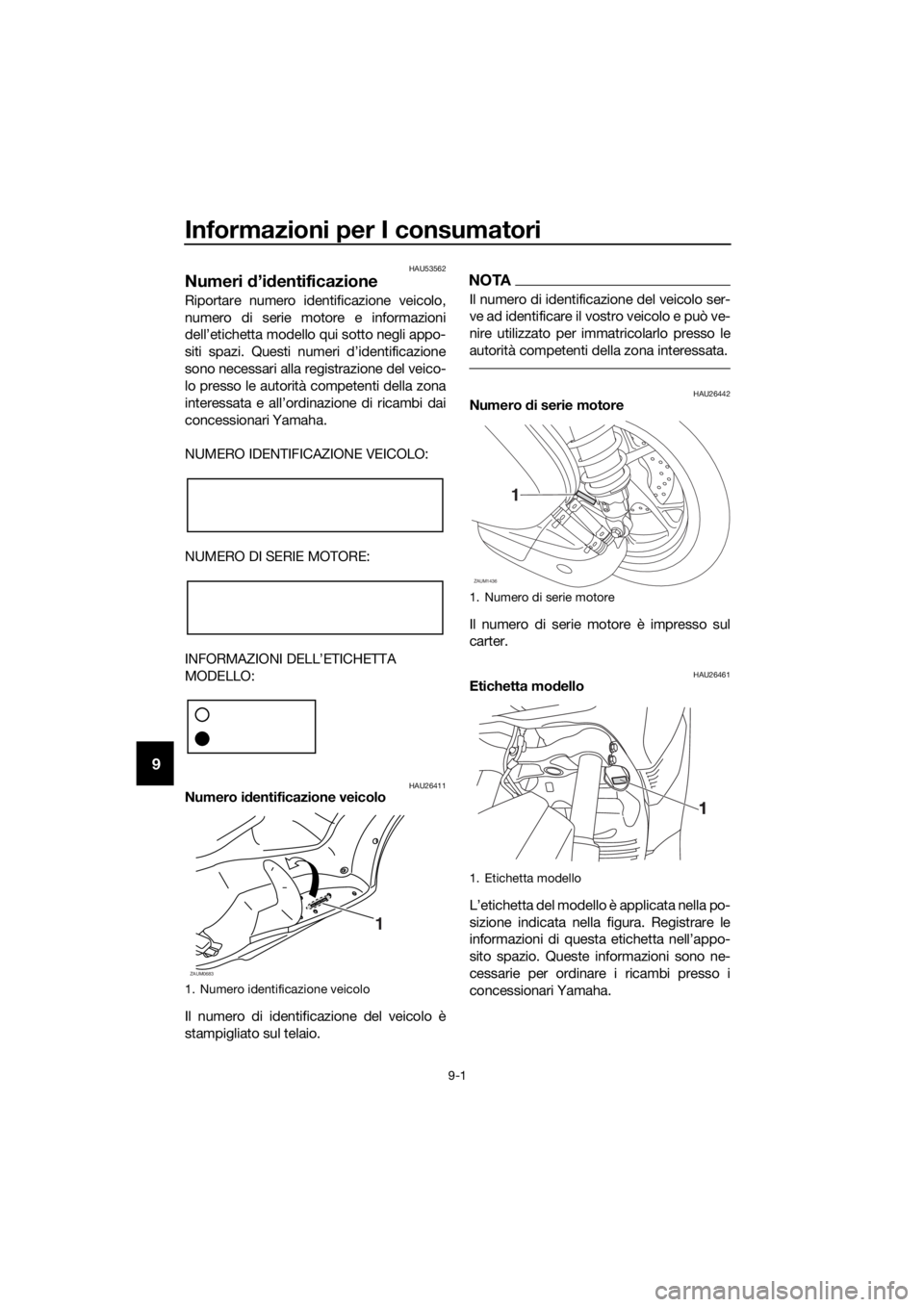

1. Numero identificazione veicolo
ZAUM0683
1
1. Numero di serie motore
1. Etichetta modello
1
ZAUM1436
U2DMH3H0.book Page 1 Tuesday, May 24, 2016 9:43 AM

Informazioni per I consumatori
9-2
9
HAUM3880
Connettori diagnostici
I connettori diagnostici di ABS e iniezione
carburante sono situati nelle posizioni indi-
cate in figura.
HAU74701
Registrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e
sviluppo. Questi dati vengono caricati solo
se si collega uno speciale strumento dia-
gnostico Yamaha al veicolo, ad esempio
quando si eseguono controlli di manuten-
zione o procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
Dati relativi allo stato del veicolo e alle
prestazioni del motore
Dati relativi all’iniezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec-
cetto nel caso in cui:
Abbia ricevuto il consenso da parte
del proprietario del veicolo
Sia obbligata a farlo per legge
Debbano essere utilizzati da Yamaha
in caso di vertenze
Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico

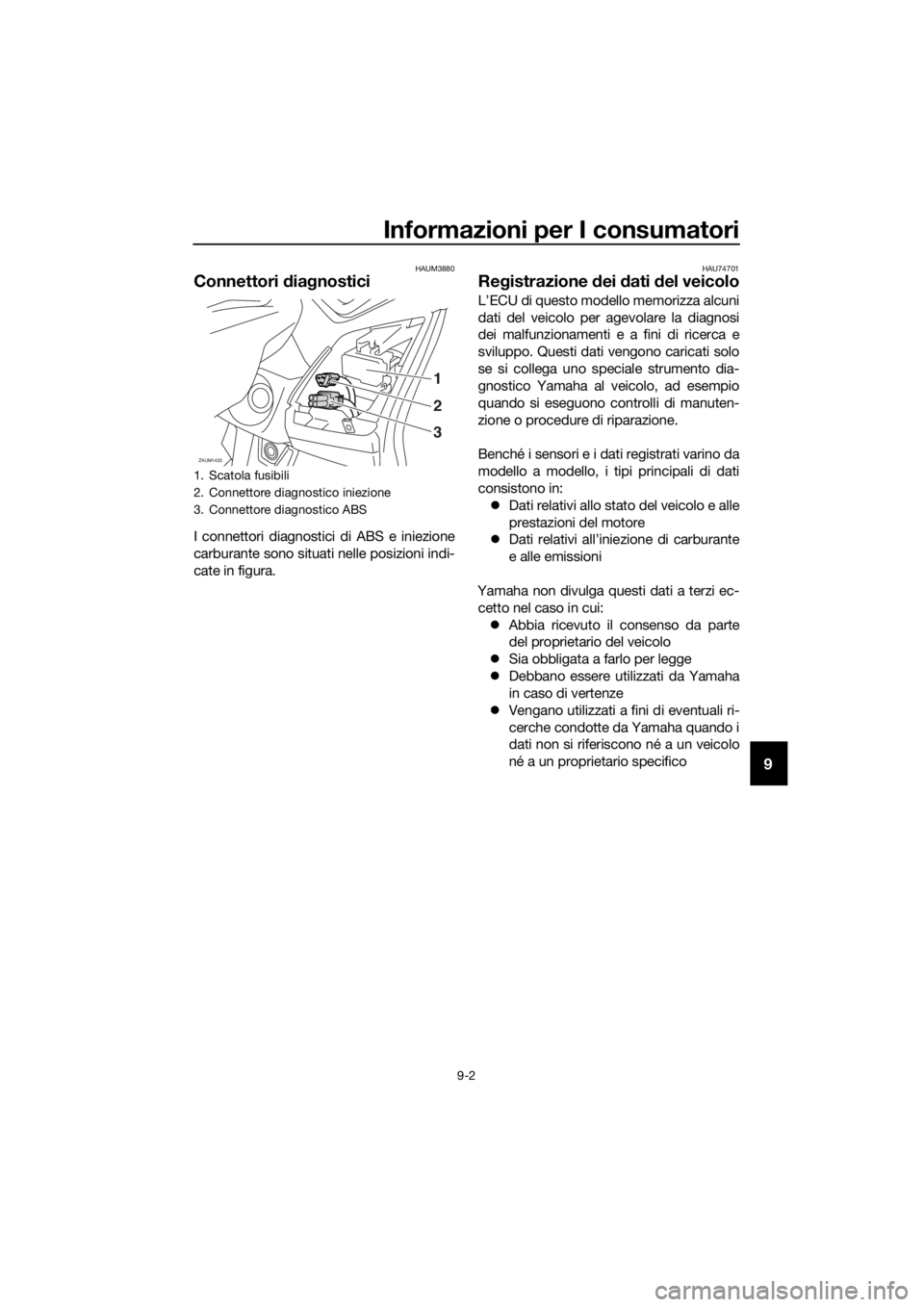

1. Scatola fusibili
2. Connettore diagnostico iniezione
3. Connettore diagnostico ABS
ZAUM1433
2
3
1
U2DMH3H0.book Page 2 Tuesday, May 24, 2016 9:43 AM

10-1
10
Indice analitico
A
ABS ....................................................... 3-15
Accelerazione e decelerazione ............... 5-3
Assiemi ammortizzatori, regolazione .... 3-21
Avviare il motore ..................................... 5-2
Avvio del mezzo ...................................... 5-3
B
Batteria ................................................. 6-28
Blocchetto accensione/bloccasterzo ..... 3-2
C
Candela, controllo................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-16
Carburante, consigli per ridurne il
consumo............................................... 5-5
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione .................... 6-26
Cavalletto laterale ................................. 3-22
Cavi, controllo e lubrificazione.............. 6-24
Commutatore luce abbagliante/
anabbagliante ..................................... 3-13
Connettori diagnostici............................. 9-2
Consigli per una guida sicura ................. 1-5
Convertitori catalitici ............................. 3-18
Cuscinetti ruote, controllo .................... 6-28
E
Etichetta modello .................................... 9-1
F
Filtro aria ed elementi filtranti carter
cinghia trapezoidale ........................... 6-16
Forcella, controllo ................................. 6-27
Frenatura................................................. 5-4
Fusibili, sostituzione ............................. 6-30
G
Gioco della manopola acceleratore,
controllo.............................................. 6-18
Gioco delle leve freno anteriore e
posteriore, controllo ........................... 6-21
Gioco valvole ........................................ 6-18
I
Indicatore di direzione anteriore ........... 6-33
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-13
Interruttore dell’avvisatore acustico ..... 3-13
Interruttore di segnalazione luce
abbagliante ......................................... 3-12
Interruttore indicatori di direzione ......... 3-13
Interruttore informazioni........................ 3-13
Interruttore luci d’emergenza................ 3-13
Interruttori manubrio ............................. 3-12
K
Kit attrezzi............................................... 6-2
L
Lampada biluce fanalino/stop .............. 6-32
Lampada faro, sostituzione .................. 6-31
Lampada indicatore di direzione
(posteriore), sostituzione .................... 6-33
Lampada luce targa, sostituzione ........ 6-34
Lampade luci di posizione anteriori...... 6-32
Leva freno, anteriore ............................ 3-14
Leva freno, posteriore .......................... 3-14
Leve freno, lubrificazione ..................... 6-25
Liquido freni, sostituzione .................... 6-24
Liquido refrigerante .............................. 6-15
Livello liquido freni, controllo................ 6-23
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-25
Manutenzione e lubrificazione,
periodiche ............................................ 6-4
Manutenzione, sistema di controllo
emissioni .............................................. 6-3
N
Numeri d’identificazione ......................... 9-1
Numero di serie motore.......................... 9-1
Numero identificazione veicolo .............. 9-1
O
Olio motore........................................... 6-11
Olio trasmissione finale ........................ 6-14
P
Pannelli, rimozione ed installazione ....... 6-8
Parcheggio ............................................. 5-6
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-22
Pneumatici............................................ 6-19
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1
R
Registrazione dei dati, veicolo ............... 9-2
Ricerca ed eliminazione guasti............. 6-35
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-5
Ruote .................................................... 6-21
S
Sella...................................................... 3-18
Sistema d’interruzione circuito
accensione ......................................... 3-23
Sistema immobilizzatore ........................ 3-1
Spia ABS ................................................ 3-4
Spia guasto motore ................................ 3-4
