YAMAHA XMAX 125 2017 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-4
6
HAU71361
Tabella manutenzione generale e lubrificazione
N. POSIZIONE
1*Controllo diagno-
stico del sistema• Eseguire l’ispezione dinamica
con lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore.√√√√√√
2*Elemento filtrante• Sostituire.√√
3Tubetto ispezione
cassa filtro• Pulire.√√√√√
4*Elemento filtrante
carter cinghia tra-
pezoidale• Pulire.
• Sostituire se necessario.√√√√√
5*Freno anteriore• Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa-
stiglie freno.√√√√√√
6*Freno posteriore• Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa-
stiglie freno.√√√√√√
7*Tu b i f r e n i• Controllare se vi sono fessura-
zioni o danneggiamenti.√√√√√
• Sostituire. Ogni 4 anni
8*Liquido freni• Cambiare. Ogni 2 anni
9*Ruote• Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario.√√√√
10*Pneumatici• Controllare la profondità batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.√√√√√
11*Cuscinetti ruote• Controllare che il cuscinetto non
sia allentato o danneggiato.√√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.63.5710.514
U2DMH3H0.book Page 4 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-5
6
12*Cuscinetti dello
sterzo• Controllare che i gruppi dei cu-
scinetti non siano allentati.√√√√
• Riempire moderatamente con
grasso a base di sapone di litio.√
13*Fissaggi della par-
te ciclistica• Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente.√√√√√
14Perno di rotazione
leva freno anterio-
re• Lubrificare con grasso al silico-
ne.√√√√√
15Perno di rotazione
leva freno poste-
riore• Lubrificare con grasso al silico-
ne.√√√√√
16Cavalletto latera-
le, cavalletto cen-
trale• Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio.√√√√√
17*Interruttore caval-
letto laterale• Controllare il funzionamento e,
se necessario, sostituire.√√√√√√
18*Forcella• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√
19*Assiemi ammortiz-
zatori• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√
20 Olio motore• Cambiare (scaldare il motore pri-
ma del drenaggio).Al primo intervallo e quando la
spia cambio olio lampeggia o si
accende
• Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo.Ogni 3000 km (1800 mi)
21 Elemento filtro olio• Sostituire.√√√
22*Olio trasmissione
finale• Controllare l’assenza di perdite
di olio nel veicolo.√√√√√
• Cambiare.√√√ N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.6 3.5 7 10.5 14
U2DMH3H0.book Page 5 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-6
6
HAU72780
NOTA
Filtro aria motore e filtri aria cinghia trapezoidale
• Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta
con rivestimento d’olio, che non va pulita con aria compressa per evitare di dan-
neggiarla.
• Si deve sostituire l’elemento del filtro aria motore ed eseguire l’assistenza degli ele-
menti dei filtri aria cinghia trapezoidale più frequentemente se si utilizza il mezzo in
zone molto umide o polverose.
Manutenzione del freno idraulico
• Dopo il disassemblaggio delle pompe freni e delle pinze, cambiare sempre il liqui-
do. Controllare regolarmente i livelli del liquido freni e riempire i serbatoi secondo
necessità.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cam-
biare il liquido freni.
23*Sistema di raffred-
damento• Controllare il livello del liquido
refrigerante e l’assenza di perdi-
te di olio nel veicolo.√√√√√
• Cambiare. Ogni 3 anni
24*Cinghia trapezoi-
dale• Sostituire.Quando l’indicatore di sostitu-
zione cinghia trapezoidale lam-
peggia [ogni 18000 km (10500
mi)]
25*Interruttori del fre-
no anteriore e del
freno posteriore• Controllare il funzionamento.√√√√√√
26*Parti in movimen-
to e cavi• Lubrificare.√√√√√
27*Corpo manopola
acceleratore e
cavo• Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco
del cavo dell’acceleratore.
• Lubrificare il corpo manopola
acceleratore e il cavo.√√√√√
28*Luci, segnali e in-
terruttori• Controllare il funzionamento.
• Regolare il fascio luce.√√√√√√ N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.63.5710.514
U2DMH3H0.book Page 6 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-7
6
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
U2DMH3H0.book Page 7 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-8
6
HAU18773
Rimozione ed installazione dei
pannelli
I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAUM3340
Pannello A
Per rimuovere il pannello
1. Aprire lo scomparto portaoggetti an-
teriore A. (Vedere pagina 3-19.)
2. Togliere la vite e poi rimuovere il pan-
nello.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare la vite.
Pannello B
Per rimuovere il pannello
1. Aprire lo scomparto portaoggetti an-
teriore B. (Vedere pagina 3-19.)
2. Togliere la vite e poi rimuovere il pan-
nello.
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare la vite.
1. Pannello A
2. Pannello B
1. Pannello C
ZAUM1022
1
2
ZAUM1021
1
1. Pannello A
2. Vite
1. Pannello B
2. Vite
ZAUM1046
1
2
ZAUM1047
1
2
U2DMH3H0.book Page 8 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-9
6
Pannello C
Per rimuovere il pannello
1. Rimuovere il fissaggio rapido ed
estrarre la carenatura inferiore come
illustrato nella figura.
NOTA
Per togliere il fissaggio rapido, premere il
perno centrale con un cacciavite e poi
estrarre il fissaggio.
2. Togliere le viti dalla carenatura, e poi
estrarla.
3. Togliere i bulloni supporto batteria, e
poi estrarla.
4. Togliere il gruppo supporto batteria e
pannello estraendolo.Per installare il pannello
1. Posizionare il gruppo supporto batte-
ria e pannello nella sua posizione ori-
ginaria e poi installare i bulloni.
2. Posizionare la carenatura nella posi-
zione originale, quindi installare le viti.
3. Posizionare la carenatura inferiore nel-
la sua posizione originaria, e installare
il fissaggio rapido.
NOTA
Per installare il fissaggio rapido, spingere
fuori il perno centrale in modo che sporga
dalla testa del fissaggio, inserire il fissaggio
nella carenatura inferiore e poi premere il
perno sporgente fino a quando non è a filo
con la testa del fissaggio.
1. Carenatura
2. Fissaggio rapido (dopo la rimozione)
1. Vite
2. Carenatura
ZAUM1042
1
2
ZAUM1043
2
1
1
1. Pannello C
2. Staffa
3. Bullone
ZAUM1045
13
2
3
U2DMH3H0.book Page 9 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-10
6
HAUM3360

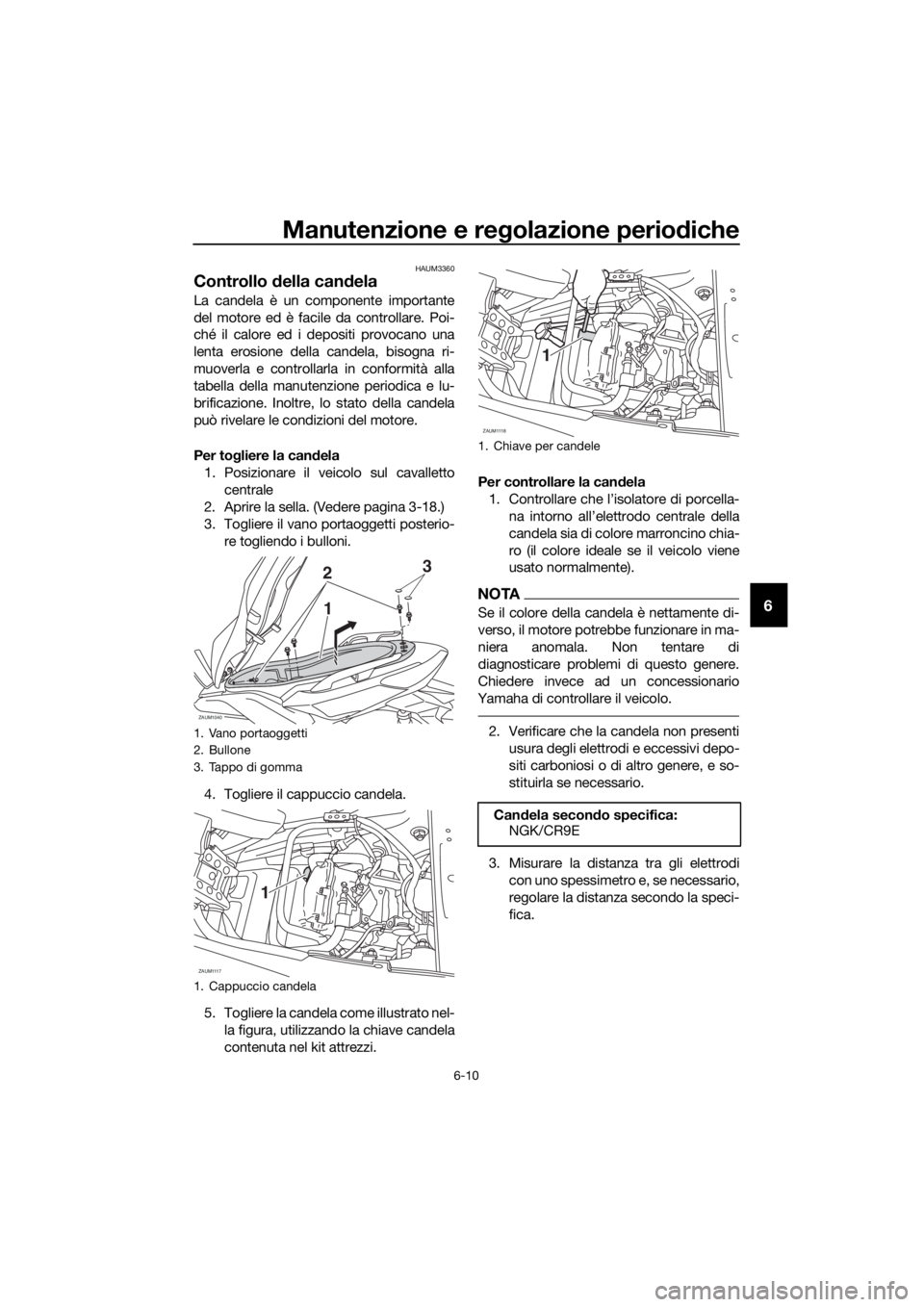

Controllo della candela
La candela è un componente importante
del motore ed è facile da controllare. Poi-
ché il calore ed i depositi provocano una
lenta erosione della candela, bisogna ri-
muoverla e controllarla in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato della candela
può rivelare le condizioni del motore.
Per togliere la candela
1. Posizionare il veicolo sul cavalletto
centrale
2. Aprire la sella. (Vedere pagina 3-18.)
3. Togliere il vano portaoggetti posterio-
re togliendo i bulloni.
4. Togliere il cappuccio candela.
5. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTA
Se il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e so-
stituirla se necessario.

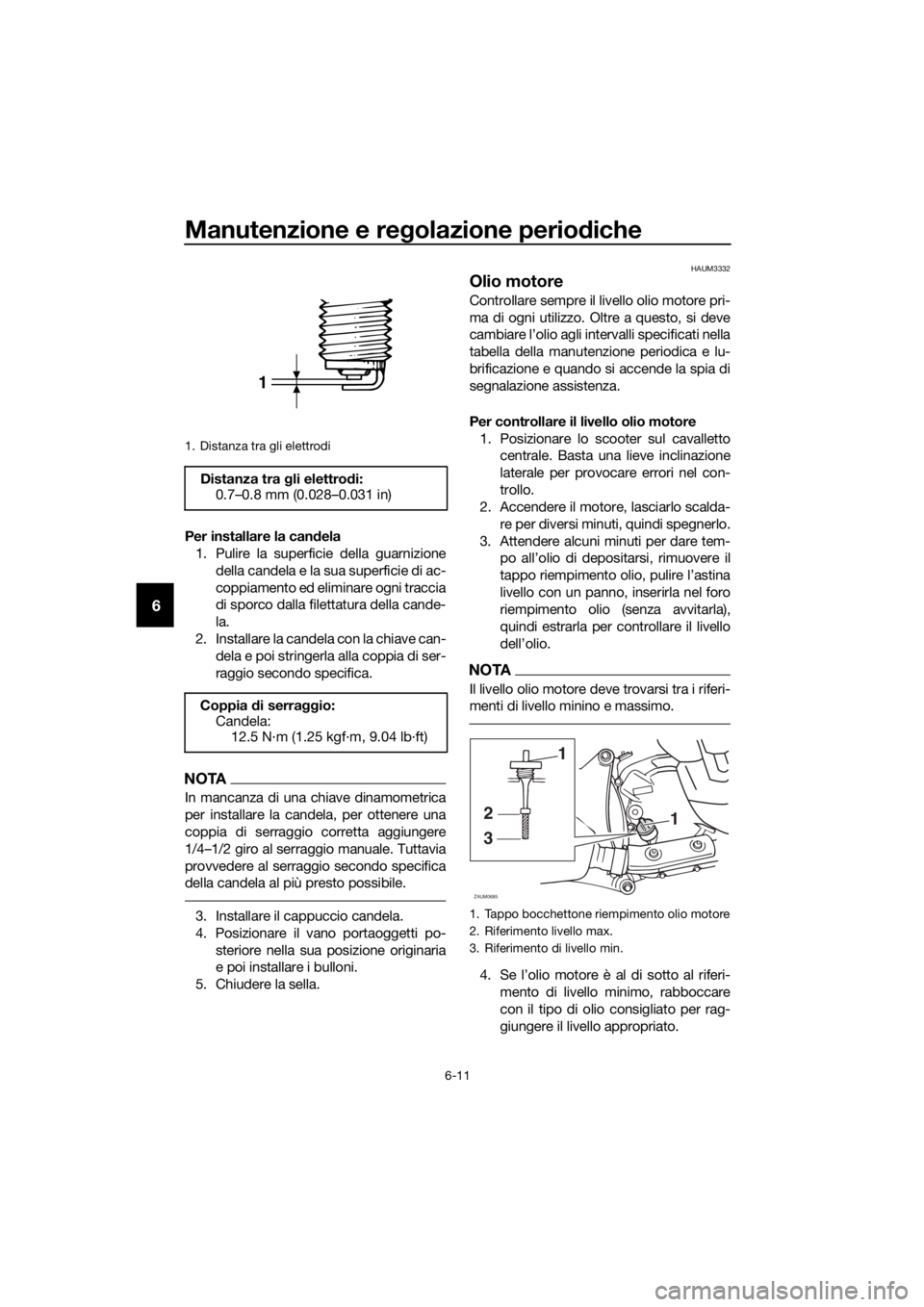

3. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.1. Vano portaoggetti
2. Bullone
3. Tappo di gomma
1. Cappuccio candela
ZAUM1040
23
1
ZAUM1117
1
1. Chiave per candele
Candela secondo specifica:
NGK/CR9E
ZAUM1118
1
U2DMH3H0.book Page 10 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-11
6
Per installare la candela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
3. Installare il cappuccio candela.
4. Posizionare il vano portaoggetti po-
steriore nella sua posizione originaria
e poi installare i bulloni.
5. Chiudere la sella.
HAUM3332
Olio motore
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione e quando si accende la spia di
segnalazione assistenza.
Per controllare il livello olio motore
1. Posizionare lo scooter sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, rimuovere il
tappo riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
riempimento olio (senza avvitarla),
quindi estrarla per controllare il livello
dell’olio.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
4.
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
12.5 N·m (1.25 kgf·m, 9.04 lb·ft)
1
1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
3
2
1
ZAUM0685
U2DMH3H0.book Page 11 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-12
6
5. Inserire l’astina livello nel foro riempi-
mento olio, quindi serrare il tappo ri-
empimento olio.

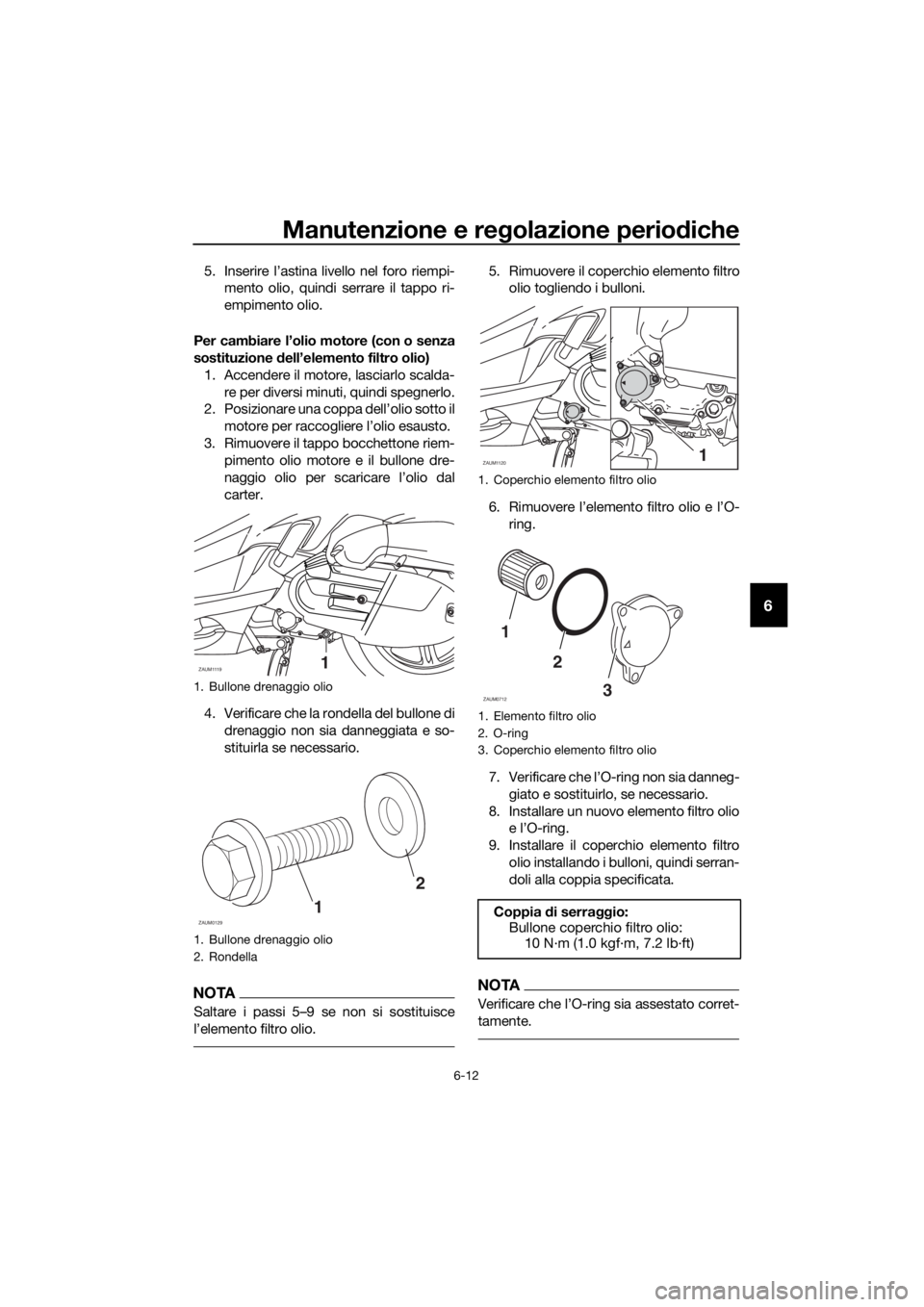

Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Rimuovere il tappo bocchettone riem-
pimento olio motore e il bullone dre-
naggio olio per scaricare l’olio dal
carter.
4. Verificare che la rondella del bullone di
drenaggio non sia danneggiata e so-
stituirla se necessario.
NOTA
Saltare i passi 5…9 se non si sostituisce

5. Rimuovere il coperchio elemento filtro
olio togliendo i bulloni.
6.
ring.
7.
giato e sostituirlo, se necessario.
8. Installare un nuovo elemento filtro olio

9. Installare il coperchio elemento filtro
olio installando i bulloni, quindi serran-
doli alla coppia specificata.
NOTA

tamente.
1. Bullone drenaggio olio
1. Bullone drenaggio olio
2. Rondella
ZAUM11191
12ZAUM0129
1. Coperchio elemento filtro olio
1. Elemento filtro olio
2. O-ring
3. Coperchio elemento filtro olio
Coppia di serraggio:
Bullone coperchio filtro olio:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
ZAUM11201
1
2
3
ZAUM0712
U2DMH3H0.book Page 12 Tuesday, May 24, 2016 9:43 AM

Manutenzione e regolazione periodiche
6-13
6
10. Installare la rondella e il bullone dre-
naggio olio, quindi serrare il bullone di
drenaggio alla coppia specificata.
NOTA
Verificare che la rondella sia assestata cor-
rettamente.
11. Rabboccare con la quantità specifica-

installare e serrare il tappo riempimen-
to olio.
NOTA

eventualmente versato sulle parti dopo che

freddati.
ATTENZIONE
HCA11671
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usare
oli con etichetta “ENERGY CON-
SERVING II” (CONSERVANTE
ENERGIA II) o superiore.
Accertarsi che non penetrino corpi
estranei nel carter.
12. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
13. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
14. Azzerare l’indicatore cambio olio. (Ve-
dere pagina 3-8.) Coppia di serraggio:
Bullone di drenaggio olio motore:
20 N·m (2.0 kgf·m, 14 lb·ft)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
Senza sostituzione dell’elemento
del filtro dell’olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con sostituzione dell’elemento del
filtro dell’olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U2DMH3H0.book Page 13 Tuesday, May 24, 2016 9:43 AM
