Onderhoud en stalling van de scooter
8-2
8
Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, kop-
lamplenzen, lenzen van de instru-
mentenverlichting enz.) en de
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water,
aangezien ze de kunststof delen
kunnen beschadigen.
Geb
ruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bru
glagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
Bij scooters met een kuipruit: Ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op eenklein, niet-zichtbaar gedeelte van
de kuipruit om zeker te zijn dat
geen sporen achterblijven op de
kuipruit. Als de kuipruit krasjes ver-
toont, breng dan na wassen een
hoogwaardige polish voor gebruik
op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op bepe-
kelde wegen
Zeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.
OPMERKING
In de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de motor is afge-
koeld. LET OP: Gebruik geen warm
water, dit versnelt de corrosieve
werking van het zout.
[DCA10792]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
UBL2D0D0.book Page 2 Monday, June 19, 2017 3:27 PM

Onderhoud en stalling van de scooter
8-3
8
De kuipruit reinigen
Vermijd alkalische of zuurhoudende reini-
gingsmiddelen, benzine, remvloeistof of
enig ander oplosmiddel. Reinig het wind-
scherm met een doek of spons die is be-
vochtigd met een neutraal reinigingsmiddel
en was het vervolgens grondig af met wa-
ter. Gebruik voor extra reiniging Yamaha
reinigingsmiddel voor windschermen of
een ander hoogwaardig reinigingsproduct.
Sommige kunststofreinigers kunnen kras-
sen achterlaten op het windscherm. Test
dergelijke producten eerst op een deel van
het windscherm dat uw zicht niet beïn-
vloedt.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaatsy-
stemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
WAARSCHUWING
DWA10943
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de controle
over de machine.Controleer of er geen olie of was op
de remmen of banden zit. Reinig de
remschijven en remvoeringen in-
dien nodig met een normale rem-
schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.
Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
LET OP
DCAU0022
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng nooit olie of was aan op rub-
ber onderdelen, kunststof onderde-
len of lenzen van koplamp,
achterlicht en meter, maar behan-
del deze met een daartoe bestemd
verzorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING
Vraag een Yamaha dealer om advies
over de te gebruiken producten.
Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
UBL2D0D0.book Page 3 Monday, June 19, 2017 3:27 PM

Onderhoud en stalling van de scooter
8-4
8
DAU36564
Stalling
Korte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de scooter af
te dekken.
LET OP
DCA10821
Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de
bougie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10952]
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wie-
len los van de grond zijn. Een andere
mogelijkheid is de wielen elke maand
iets te draaien, zodat de banden niet
op één gedeelte sterker achteruit-
gaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht
kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C
(90 °F)]. Zie pagina 7-25 voor meer in-
formatie over het opbergen van de ac-
cu.
OPMERKING
Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.
UBL2D0D0.book Page 4 Monday, June 19, 2017 3:27 PM

Specificaties
9-1
9
Afmetingen:
Totale lengte:
2185 mm (86.0 in)
Totale breedte:
775 mm (30.5 in)
Totale hoogte:
1415/1465 mm (55.7/57.7 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1526 mm (60.1 in)
Grondspeling:
130 mm (5.12 in)
Kleinste draaicirkel:
2.5 m (8.20 ft)
Gewicht:
Rijklaar gewicht:
175 kg (386 lb)
Motor:
Verbrandingscyclus:
4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme:
SOHC
Aantal cilinders:
1-cilinder
Slagvolume:
124 cm3
Boring × slag:
52.0 × 58.6 mm (2.05 × 2.31 in)
Compressieverhouding:
11.2 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:
Aanbevolen merk:
YAMALUBE
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Met verwijderen van oliefilterelement:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Eindoverbrengingsolie:
Type:
YAMALUBE 10W-40 of SAE 10W-30 type
SE motorolie
Hoeveelheid:
0.21 L (0.22 US qt, 0.18 Imp.qt)
Hoeveelheid koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiator (inclusief alle leidingen):
0.85 L (0.90 US qt, 0.75 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Het teken van identificatie:
2DS1 01
Bougie(s):
Fabrikant/model:
NGK/CR9E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Droog, centrifugaal, schoen
Aandrijflijn:
Primaire reductieverhouding:
1.000
Eindoverbrenging:
Tandwiel
Secundaire reductieverhouding:
9.912 (41/14 x 44/13)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:
Type frame:
Underbone
UBL2D0D0.book Page 1 Monday, June 19, 2017 3:27 PM

Specificaties
9-2
9
Spoorhoek:26.5 graden
Naspoor: 95 mm (3.7 in)
Voorband:
Type:Tubeless
Maat: 120/70-15 M/C 56S
Fabrikant/model:
MICHELIN/CITY GRIP
Achterband:
Type:Tubeless
Maat: 140/70-14 M/C 68S
Fabrikant/model:
MICHELIN/CITY GRIP
Belading:
Maximale belasting:184 kg (406 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
1 persoon:
Voor: 190 kPa (1.90 kgf/cm², 28 psi)
Achter:
220 kPa (2.20 kgf/cm², 32 psi)
2 personen: Voor:
210 kPa (2.10 kgf/cm², 30 psi)
Achter: 250 kPa (2.50 kgf/cm², 36 psi)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat: 15 x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat: 14 x MT3.75
Voorrem:
Type:
Hydraulische enkele schijfrem
Aanbevolen remvloeistof: DOT 4
Achterrem:
Type: Hydraulische enkele schijfrem
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:Telescoopvork
Veer:
Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg: 110 mm (4.3 in)
Achterwielophanging:
Type:
Unit swing
Veer: Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg:
75 mm (3.0 in)
Elektrische installatie:
Systeemspanning:12 V
Ontstekingssysteem:
Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magneten
Accu:
Model:GTZ8V
Voltage, capaciteit:
12 V, 7.0 Ah (10 HR)
Wattage gloeilamp:
Koplamp:LED
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer: 10.0 W × 2
Achterste richtingaanwijzer: 10.0 W × 2
Parkeerlicht:
LED
Kentekenverlichting: 5.0 W × 1
UBL2D1D0.book Page 2 Monday, June 4, 2018 11:31 AM

Specificaties
9-3
9
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje Smart-sleutelsysteem:
LED
Controlelampje tractieregeling:
LED
Zekering:
Hoofdzekering:
20.0 A
Hoofdzekering 2:
7.5 A
Aansluitzekering 1:
2.0 A
Zekering signaleringssysteem:
10.0 A
Zekering 2 signaleringssysteem:
7.5 A
Zekering radiatorkoelvin:
7.5 A
Zekering richtingaanwijzer/alarmverlichting:
7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Antwoordzekering:
2.0 A
Backup-zekering:
7.5 A
UBL2D0D0.book Page 3 Monday, June 19, 2017 3:27 PM

Gebruikersinformatie
10-1
10
DAU53562

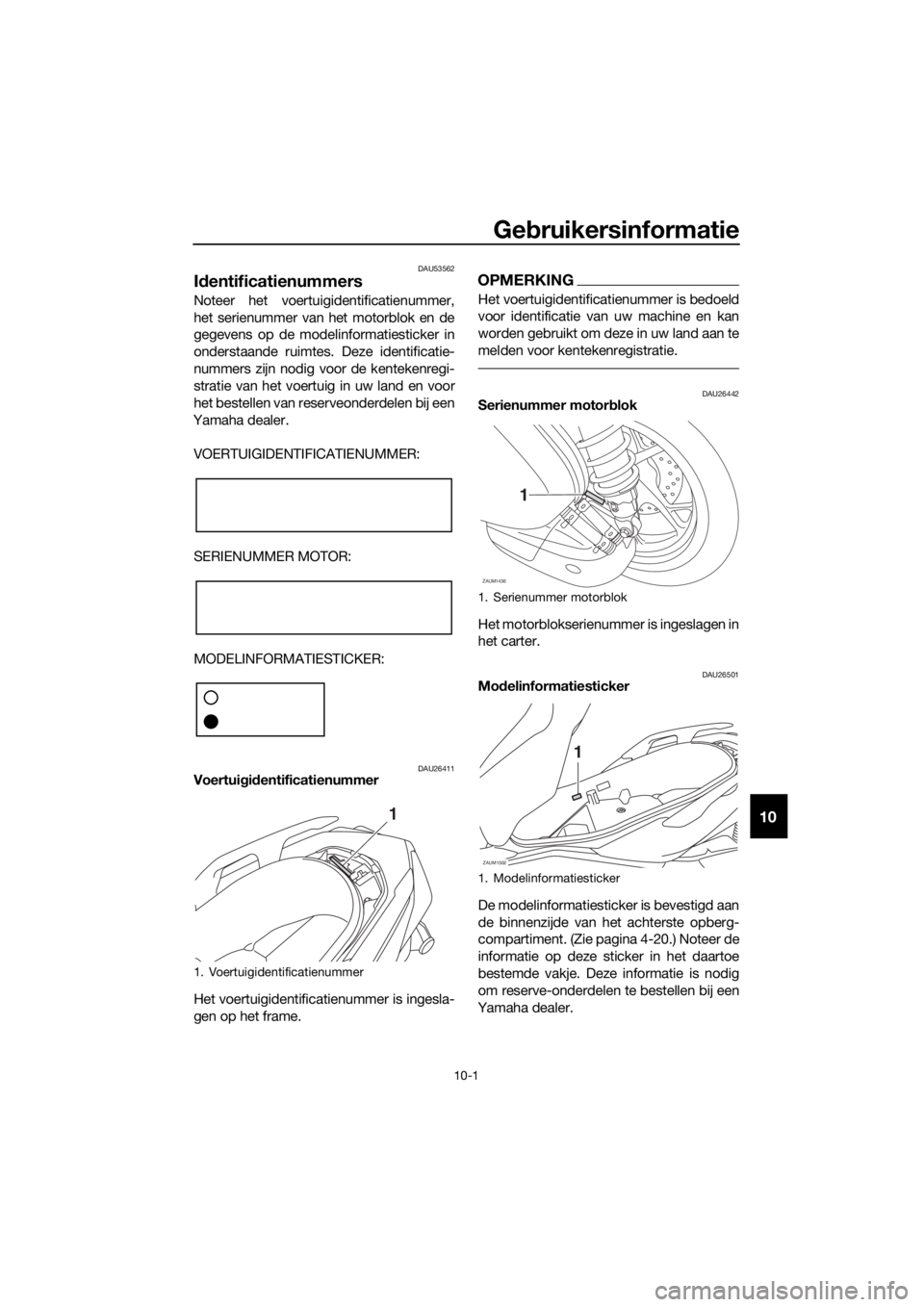

Identificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26501Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 4-20.) Noteer de
informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
ZAUM1436
ZAUM1502
1
UBL2D0D0.book Page 1 Monday, June 19, 2017 3:27 PM

Gebruikersinformatie
10-2
10
DAUM3881
Diagnosestekkers
De diagnosestekkers voor ABS en brand-
stofinspuiting bevinden zich op de aange-
geven plaatsen.
DAU85300Registratie van voertuiggege-
vens
De ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische analy-
se.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten: Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacybeleid Yamaha deelt deze gegevens niet met an-
dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
 Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
1. Diagnosestekker ABS
2. Diagnosestekker brandstofinspuiting
ZAUM1511
2
1
https://www.yamaha-motor.eu/nl/
privacy/privacy-policy.aspx
UBL2D1D0.book Page 2 Monday, June 4, 2018 11:31 AM

11-1
11
Index
A
Aandachtspunten voor veilig rijden ........ 1-5
ABS ...................................................... 4-14
ABS-waarschuwingslampje ................... 4-1
Accu ..................................................... 7-25
B
Banden ................................................. 7-16
Batterij van Smart-sleutel, vervangen .... 3-6
Bereik van het Smart-sleutelsysteem .... 3-2
Bougie, controleren ................................ 7-8
Brandstof.............................................. 4-18
Brandstofverbruik, tips voor een
zuinig .................................................... 6-5
C
Claxonschakelaar ................................. 4-12
Contactslot ............................................. 3-8
Controlelampje grootlicht ....................... 4-1
Controlelampjes en
waarschuwingslampjes ........................ 4-1
Controlelampje Smart-sleutelsysteem ... 4-2
Controlelampjes richtingaanwijzers ....... 4-1
Controlelampje tractieregeling ............... 4-2
D
De motor starten .................................... 6-2
Diagnosestekkers ................................. 10-2
Dimlichtschakelaar/
lichtsignaalschakelaar ........................ 4-12
E
Eindoverbrengingsolie .......................... 7-11
G
Gasgreep en gaskabel, controleren en
smeren ............................................... 7-22
Gelijkstroom aansluitcontact voor
accessoires ........................................ 4-29
Gereedschapsset ................................... 7-2
Gloeilamp kentekenverlichting,
vervangen .......................................... 7-31
I
Identificatienummers ............................ 10-1
Inrijperiode ............................................. 6-5
K
Kabels, controleren en smeren ............ 7-22
Klepspeling........................................... 7-16
Koelvloeistof ......................................... 7-12
Koplampen ........................................... 7-28
Kuipruit ................................................. 4-22
L
Luchtfilterelementen luchtfilter en
v-snaarbehuizing................................ 7-14
M
Matkleur, let op ....................................... 8-1
Middenbok en zijstandaard,
controleren en smeren........................ 7-23
Modelinformatiesticker ......................... 10-1
Motorolie ................................................. 7-9
Multifunctioneel display .......................... 4-3
N
Noodmodus .......................................... 7-35
O
Onderhoud .............................................. 8-1
Onderhoud en smering, periodiek .......... 7-4
Onderhoud, uitstootcontrolesysteem ..... 7-3
Opbergcompartimenten ....................... 4-20
Overloopslang brandstoftank ............... 4-19
P
Paneel, verwijderen en aanbrengen........ 7-7
Parkeerlichten ....................................... 7-29
Parkeren.................................................. 6-6
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 7-31
R
Registratie van gegevens, voertuig....... 10-2
Remhendel, achterrem ......................... 4-14
Remhendels, smeren ............................ 7-23
Remlicht/achterlicht .............................. 7-29
Remmen ................................................. 6-4
Remvloeistofniveau, controleren .......... 7-20
Remvloeistof, verversen ....................... 7-21
Richtingaanwijzerschakelaar ................ 4-12
S
Schakelaar alarmverlichting .................. 4-12
Schakelaar TRIP/INFO .......................... 4-13
Schokdemperunits, afstellen ................ 4-25
Serienummer motorblok ....................... 10-1
Sleutel, Smart- en mechanische
sleutels gebruiken................................. 3-3
Smart-sleutel .......................................... 3-5
Smart-sleutelsysteem ............................. 3-1
Smart-sleutelsysteem,
probleemoplossing ............................. 7-31
Snelheidsmeter ....................................... 4-2
Sneller en langzamer rijden .................... 6-3
Specificaties ........................................... 9-1
Stalling .................................................... 8-4
Stand van het stuur, afstellen ............... 4-25
Startblokkeringssysteem ...................... 4-27
Stop/Run/Start-schakelaar ................... 4-12
Storingzoekschema’s ........................... 7-33
Stuurschakelaars .................................. 4-12
UBL2D0D0.book Page 1 Monday, June 19, 2017 3:27 PM

Index
11-2
11
Stuursysteem, controleren.................... 7-24
T
Tankdop ................................................ 4-17
Toerenteller ............................................. 4-3
Tractieregeling ...................................... 4-15
U
Uitlaatkatalysatoren .............................. 4-20
V
Veiligheidsinformatie............................... 1-1
Voertuigidentificatienummer ................. 10-1
Voor- en achterremblokken,
controleren ......................................... 7-19
Voorremhendel ..................................... 4-13
Voorste richtingaanwijzer...................... 7-30
Voorvork, controleren ........................... 7-24
Vrije slag van gasgreep, controleren .... 7-15
Vrije slag voor- en achterremhendel,
controleren ......................................... 7-19
V-snaar, controleren ............................. 7-21
W
Waarschuwingslampje motorstoring ...... 4-1
Wegrijden ................................................ 6-3
Wielen ................................................... 7-18
Wiellagers controleren .......................... 7-25
Z
Zekeringen, vervangen ......................... 7-27
Zijstandaard .......................................... 4-26
UBL2D0D0.book Page 2 Monday, June 19, 2017 3:27 PM
