Gebruik en belangrijke rij-informatie
6-4
6
DAU16794
Remmen
WAARSCHUWING
DWA10301
Vermijd hard en abrupt remmen
(met name wanneer u naar één kant
overhelt). De scooter zou namelijk
kunnen slippen of omvallen.
Spoorwegovergangen, tramrails,
ijzeren platen gebruikt in de wegen-
bouw en putdeksels worden in nat-
te toestand zeer glad. U dient deze
obstakels daarom met aangepaste
snelheid te naderen en voorzichtig
te passeren.
Onthoud dat remmen op een nat
wegdek veel moeilijker is.
Rijd langzaam heuvelafwaarts,
remmen kan tijdens afdalingen
soms lastig zijn.
1. Sluit de gasklep volledig.
2. Bekrachtig de voor- en achterrem ge-
lijktijdig en oefen daarbij geleidelijk
meer druk uit.Voor
Achter
UBL2D0D0.book Page 4 Monday, June 19, 2017 3:27 PM

Gebruik en belangrijke rij-informatie
6-5
6
DAU16821
Tips voor een zuinig brandstof-
verbruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Voer het motortoerental tijdens acce-
lereren niet te hoog op.
Voer het toerental niet te hoog op ter-
wijl de motor onbelast draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16831
Inrijperiode
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1000 km (600 mi). Lees daarom de volgen-
de informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit gedurende de eerste 1000 km (600 mi)
niet te zwaar worden belast. De verschillen-
de onderdelen van de motor slijten op el-
kaar in totdat de juiste bedrijfsspelingen zijn
bereikt. Rijd tijdens deze periode nooit
langdurig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAUS1841
0–500 km (0–300 mi)
Laat de motor niet langer dan 5000 tpm
achtereen draaien.
500–1000 km (300–600 mi)
Laat de motor niet langer dan 7500 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moeten de motorolie, eindover-
brengingsolie en het oliefilterelement
worden vervangen.
[DCA12932]
1000 km (600 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311
Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
UBL2D0D0.book Page 5 Monday, June 19, 2017 3:27 PM

Gebruik en belangrijke rij-informatie
6-6
6
DAUN1421
Parkeren
Als u de machine parkeert, schakel dan de
machinevoeding uit en daarna de Smart-
sleutel.
OPMERKING
Zelfs als de machine is geparkeerd op een
locatie die wordt afgescheiden door een
hek of een glazen ruit, kunnen andere per-
sonen de motor starten en de machine be-
dienen als de Smart-sleutel zich binnen het
bereik bevindt. Schakel de Smart-sleutel uit
wanneer u de machine achterlaat. (Zie pa-
gina 3-5.)
Als de zijstandaard omlaag wordt gezet ter-
wijl de motor draait, slaat de motor af en
klinkt de zoemer gedurende ongeveer 1 mi-
nuut. Zet om de zoemer te stoppen de ma-
chinevoeding uit of zet de zijstandaard
omhoog.
OPMERKING
Zet alvorens de machine achter te la-
ten altijd het contactslot op “OFF”
of “ ”. Als u dit nalaat, kan de accu
ontladen raken.
De alarmzoemer voor de zijstandaard
kan zo worden ingesteld dat deze niet
wordt geactiveerd. Neem contact op
met uw Yamaha dealer.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan
de machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
UBL2D0D0.book Page 6 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-1
7
DAUS1824
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-
formatie over koolmonoxid
e.
WAARSCHUWING
DWA10331
Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen. Wan-
neer deze scooter wordt gebruikt in een
abnormaal stoffige, modderige of voch-
tige omgeving, dient het luchtfilterele-
ment vaker te worden gereinigd of te
worden vervangen om snelle slijtage van
de motor te voorkomen. Raadpleeg een
Yamaha dealer voor de juiste onder-
houdsperiodes.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
UBL2D0D0.book Page 1 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-2
7
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
DAU79250
Boordgereedschapsset
De boordgereedschapsset bevindt zich
aan de onderkant van het zadel. (Zie pagina
3-9.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKING
Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.

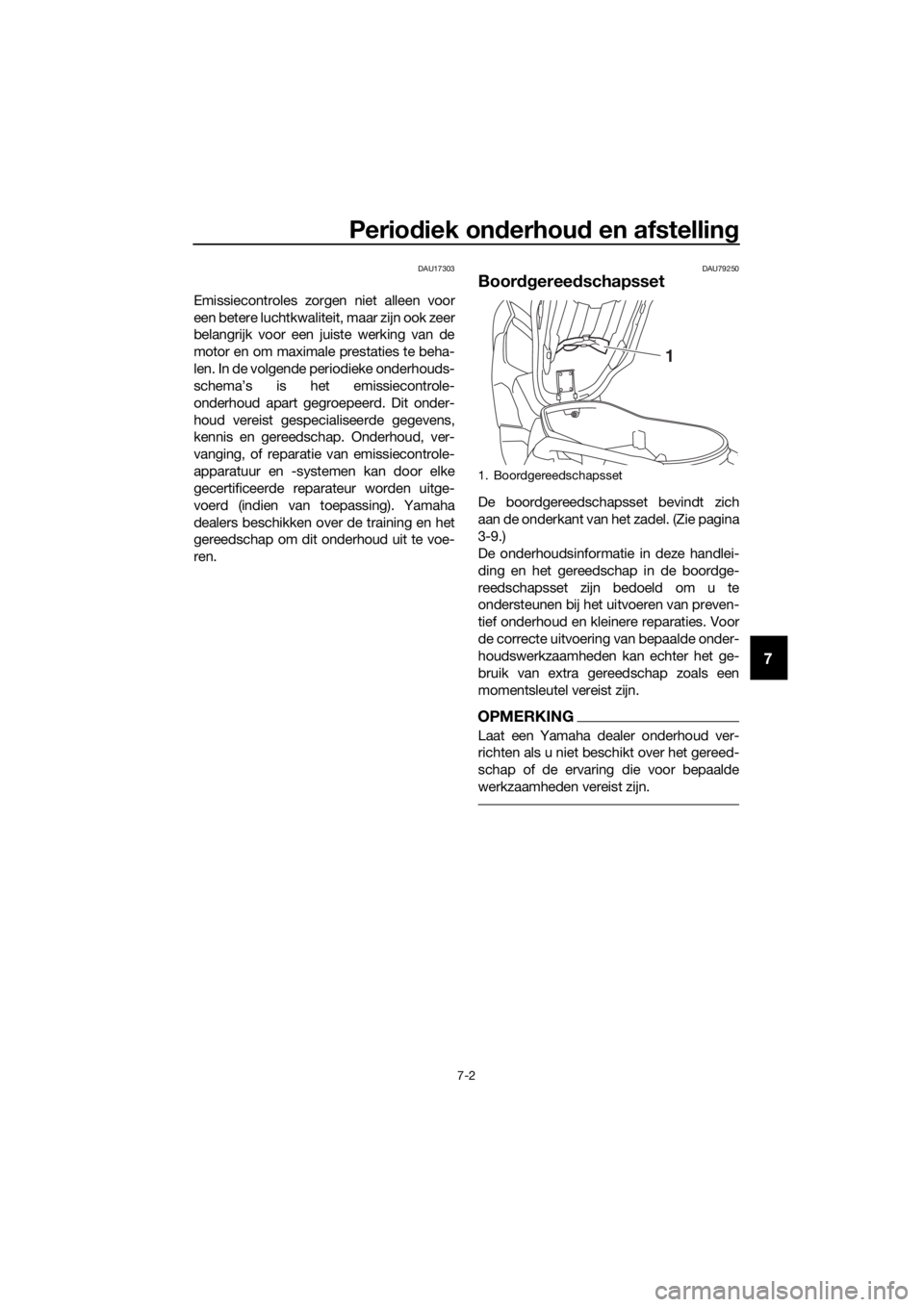

1. Boordgereedschapsset
1
UBL2D0D0.book Page 2 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-3
7
DAU71020
OPMERKING
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve
wanneer in plaats daarvan een onderhoudsbeurt op kilometerbasis of, voor
Groot-Brittannië, op mijlbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 30000 km (17500 mi), beginnend vanaf 6000
km (3500 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een
Yamaha dealer, omdat hiertoe speciaal gereedschap, technische gegevens en vak-
manschap vereist zijn.
DAU71060
Periodiek onderhoudsschema van het uitstootcontrolesysteem
NR. ITEM
1*Brandstofleiding• Controleer de brandstofslangen
op scheurtjes of beschadigin-
gen.
• Vervang indien nodig.√√√√√
2*Bougie• Controleer de conditie.
• Reinig en stel elektrodenaf-
stand af.√√
• Vervangen.√√
3*Klepspeling• Controleren en afstellen.√√√√
4*Brandstofinjectie• Controleer het stationaire toe-
rental van de motor.√√√√√√
5*Uitlaatsysteem• Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakking indien nodig.√√√√√X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 miKILOMETERSTAND
JAARLIJKSE
CONTROLE
1 6 12 18 24
0.63.5710.514
UBL2D0D0.book Page 3 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-4
7
DAU71361
Algemeen smeer- en onderhoudsschema
NR. ITEM
1*Diagnostische sy-
steemcontrole• Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes.√√√√√√
2*Luchtfilterelement• Vervangen.√√
3Aftapslang luchtfil-
terhuis• Reinigen.√√√√√
4*Luchtfilterelement
in v-snaarbehui-
zing• Reinigen.
• Vervang indien nodig.√√√√√
5*Vo or re m• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
6*Achterrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
7*Remslangen• Controleer op scheurtjes en be-
schadigingen.√√√√√
• Vervangen. Elke 4 jaar
8*Remvloeistof• Verversen. Elke 2 jaar
9*Wielen• Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig.√√√√
10*Banden• Controleer op slijtage en be-
schadigingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
11*Wiellagers• Controleer op speling of be-
schadigingen.√√√√X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
16121824
0.63.5710.514
UBL2D0D0.book Page 4 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-5
7
12*Balhoofdlagers• Controleer of de lagers loszitten.√√√√
• Smeren met gematigde hoeveel-
heid lithiumvet.√
13*Framebevestigin-
gen• Controleer of alle moeren, bou-
ten en schroeven stevig zijn
vastgezet.√√√√√
14Scharnieras van
voor- en achter-
remhendel• Smeren met siliconenvet.√√√√√
15Zijstandaard, mid-
denbok• Controleer de werking.
• Smeren met lithiumvet.√√√√√
16*Zijstandaardscha-
kelaar• Controleer de werking en ver-
vang indien nodig.√√√√√√
17*Vo or v o rk• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
18*Schokdemperunits• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
19 Motorolie• Verversen (warm de motor op al-
vorens olie af te tappen).Bij het eerste interval en wan-
neer de indicator olieverver-
sing gaat knipperen of branden
• Controleer het olieniveau en
controleer de machine op olie-
lekkage.Elke 3000 km (1800 mi)
20 Oliefilterelement• Vervangen.√√√
21*Eindoverbren-
gingsolie• Controleer de machine op olie-
lekkage.√√√√√
• Verversen.√√√
22*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Verversen. Elke 3 jaar
23*V- s n a a r• Vervangen.Als de indicator V-snaarvervan-
ging gaat knipperen of branden
24*Voor- en achter-
remschakelaar• Controleer de werking.√√√√√√ NR. ITEM
X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 miKILOMETERSTAND
JAARLIJKSE
CONTROLE
16121824
0.6 3.5 7 10.5 14
UBL2D0D0.book Page 5 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-6
7
DAU72790
OPMERKING
Motorluchtfilter en luchtfilter van V-snaarbehuizing
• Het motorluchtfilter op dit model is voorzien van een geolied papieren filterelement.
Reinig dit niet met perslucht om beschadiging te voorkomen.
• Het motorluchtfilterelement moet vaker worden vervangen en het luchtfilterelement
van de V-snaarbehuizing moet vaker worden gereinigd bij rijden in zeer stoffige of
vochtige gebieden.
Hydraulisch remsysteem
• Ververs na het demonteren van de remhoofdcilinders en remklauwen altijd de rem-
vloeistof. Controleer regelmatig de remvloeistofniveaus en vul de reservoirs indien
nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de
remklauwen worden vervangen en de remvloeistof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn ge-
scheurd of beschadigd.
25*Bewegende delen
en kabels•Smeren.√√√√√
26*Gasgreephuis en
gaskabel• Controleer werking en vrije slag.
• Stel de vrije slag van de gaska-
bel af indien nodig.
• Smeer het gasgreephuis en de
gaskabel.√√√√√
27*Lampen, richting-
aanwijzers en
schakelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEM
X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
16121824
0.63.5710.514
UBL2D0D0.book Page 6 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-7
7
DAU18752

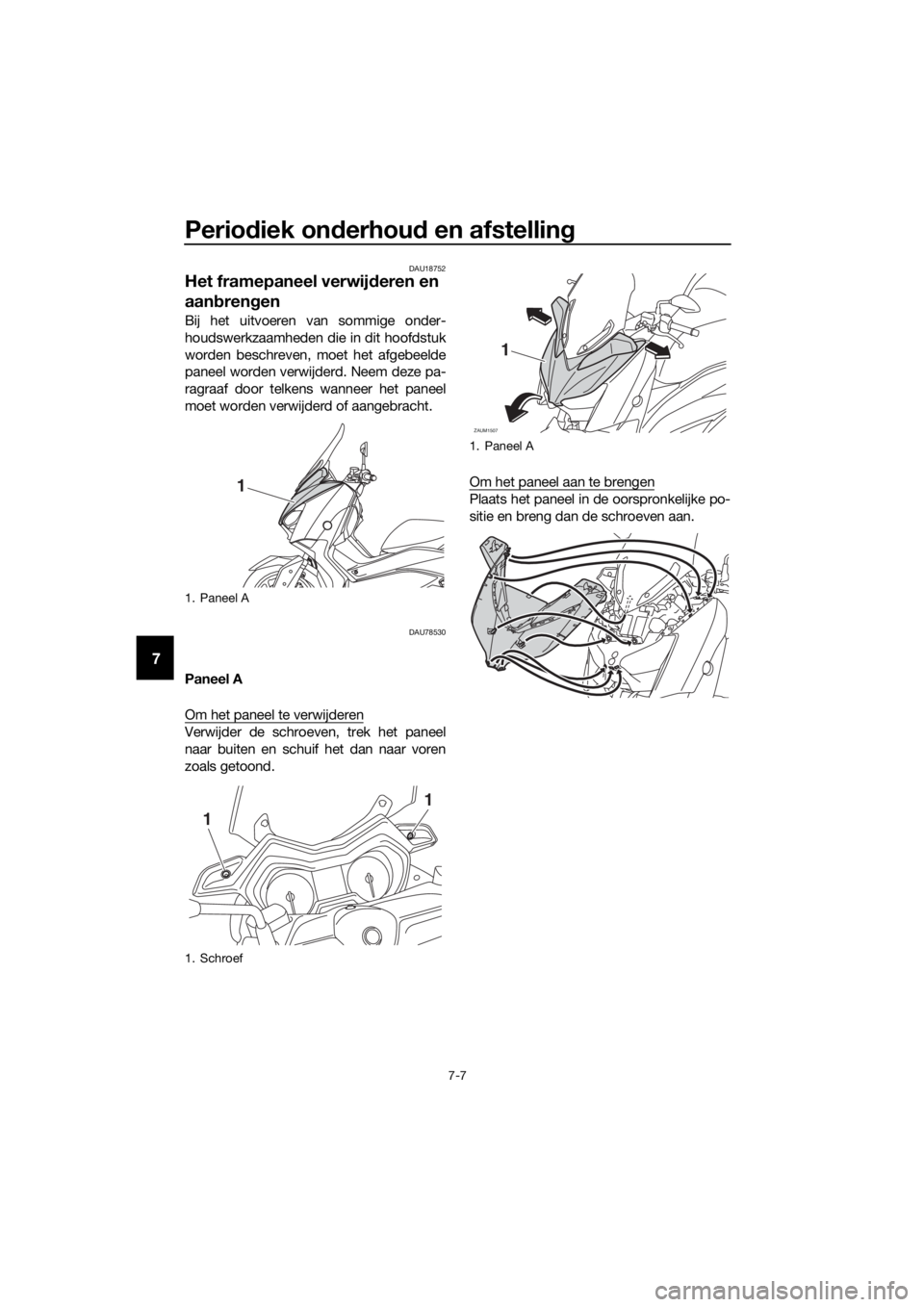

Het framepaneel verwijderen en
aanbrengen
Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU78530
Paneel A
Om het paneel te verwijderen
Verwijder de schroeven, trek het paneel
naar buiten en schuif het dan naar voren
zoals getoond.Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven aan.
1. Paneel A
1. Schroef
1
1
1
1. Paneel A
ZAUM1507
1
UBL2D0D0.book Page 7 Monday, June 19, 2017 3:27 PM
