Entretien et entreposage du scooter
8-1
8
FAU37834
Remarque concernant les pièces
de couleur mate
ATTENTION
FCA15193
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAUN1000
Entretien
Un des attraits incontestés d’un scooter ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et son rendement et de prolonger sa
durée de service, mais est également indis-
pensable afin de conserver les droits de la
garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10784
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
UBL2F0F0.book Page 1 Monday, June 12, 2017 4:25 PM

Entretien et entreposage du scooter
8-2
8
ensuite abondamment à l’eau, sé-
cher immédiatement, puis vapori-
ser un produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés de
produits nettoyants abrasifs, de
dissolvant ou diluant, d’essence, de
dérouilleur, d’antirouille, d’antigel
ou d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations
d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants élec-
triques (fiches rapides, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges
dures afin d’éviter de griffer ou de
ternir. Certains produits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champde vision afin de s’assurer que le
produit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
males
Nettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1.
vonneuse en veillant à ce que le mo-
teur soit froid. ATTENTION : Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10792]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion
sur toutes les surfaces métalliques, y
compris les surfaces chromées ou
nickelées.
UBL2F0F0.book Page 2 Monday, June 12, 2017 4:25 PM

Entretien et entreposage du scooter
8-3
8
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant.
Nettoyer le pare-brise à l’aide d’une
éponge ou d’un chiffon imbibé de dé-
tergent neutre, puis rincer abondamment à
l’eau claire. Pour les taches tenaces, il con-
vient d’utiliser un produit nettoyant spécial
pour pare-brise de Yamaha ou d’une autre
bonne marque. Certains produits de net-
toyage pour plastiques risquent de griffer la
surface du pare-brise. Avant d’employer ce
genre de produit, faire un essai en polissant
une zone qui ne gêne pas la visibilité.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent
être nettoyées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfai-
tement sec avant de le remiser ou de
le couvrir.AVERTISSEMENT
FWA10943
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si néces-
saire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
Effectuer ensuite un test de
conduite afin de vérifier le freinage
et la prise de virages.
ATTENTION
FCAU0022
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire d’huile ou de cire
les pièces en plastique ou en caout-
chouc, le phare, le feu arrière et les
verres de protection des comp-
teurs. Utiliser un produit spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci at-
taquent la peinture.
N.B.
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
UBL2F0F0.book Page 3 Monday, June 12, 2017 4:25 PM

Entretien et entreposage du scooter
8-4
8
FAU36564
Remisage
Remisage de courte durée
Veiller à remiser le scooter dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
le scooter d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir le
scooter.
ATTENTION
FCA10821
Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à lamasse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10952]
4. Lubrifier tous les câbles de com-
mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver le scooter de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 7-27.
UBL2F0F0.book Page 4 Monday, June 12, 2017 4:25 PM

Entretien et entreposage du scooter
8-5
8
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser le scooter.
UBL2F0F0.book Page 5 Monday, June 12, 2017 4:25 PM

Caractéristiques
9-1
9
Dimensions:
Longueur hors tout:
2185 mm (86.0 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout:
1415/1465 mm (55.7/57.7 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1526 mm (60.1 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
2.5 m (8.20 ft)
Poids:
Poids à vide:
175 kg (386 lb)
Moteur:
Cycle de combustion:
4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes:
Simple ACT
Nombre de cylindres:
Monocylindre
Cylindrée:
124 cm3
Alésage × course:
52.0 × 58.6 mm (2.05 × 2.31 in)
Taux de compression:
11.2 : 1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:
Marque recommandée:
YAMALUBE
Viscosités SAE:
10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)Avec dépose du filtre à huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Huile de transmission finale:
Type:
YAMALUBE 10W-40 ou huile moteur SAE
10W-30 de type SE
Quantité:
0.21 L (0.22 US qt, 0.18 Imp.qt)
Quantité de liquide de refroidissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiateur (circuit compris):
0.85 L (0.90 US qt, 0.75 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence super sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantité de la réserve:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:
2DS1 01
Bougie(s):
Fabricant/modèle:
NGK/CR9E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type d’embrayage:
Sec, centrifuge, mâchoire
Transmission:
Taux de réduction primaire:
1.000
Transmission finale:
Engrenage
Taux de réduction secondaire:
9.912 (41/14 x 44/13)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
UBL2F0F0.book Page 1 Monday, June 12, 2017 4:25 PM

Caractéristiques
9-2
9
Châssis:
Type de cadre:Cadre ouvert
Angle de chasse:
26.5 degrés
Chasse: 95 mm (3.7 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille: 120/70-15 M/C 56S
Fabricant/modèle: MICHELIN/CITY GRIP
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille: 140/70-14 M/C 68S
Fabricant/modèle: MICHELIN/CITY GRIP
Charge:
Charge maximale:184 kg (406 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
1 personne:Avant: 190 kPa (1.90 kgf/cm², 28 psi)
Arrière: 220 kPa (2.20 kgf/cm², 32 psi)
2 personnes:
Avant: 210 kPa (2.10 kgf/cm², 30 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Roue avant:
Type de roue:Roue coulée
Taille de jante:
15 x MT3.50
Roue arrière:
Type de roue:Roue coulée
Taille de jante:
14 x MT3.75
Frein avant:
Type: Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Frein arrière:
Type:Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Suspension avant:
Type:Fourche télescopique
Ressort:
Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue: 110 mm (4.3 in)
Suspension arrière:
Type:
Ensemble oscillant
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue:
75 mm (3.0 in)
Partie électrique:
Tension du système électrique:12 V
Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:GTZ8V
Voltage, capacité:
12 V, 7.0 Ah (10 HR)
Puissance d’ampoule:
Phare:LED
Stop/feu arrière:
LED
Clignotant avant: 10.0 W × 2
Clignotant arrière: 10.0 W × 2
UBL2F1F0.book Page 2 Friday, June 1, 2018 5:14 PM

Caractéristiques
9-3
9
Veilleuse:
LED
Éclairage de la plaque d’immatriculation:
5.0 W × 1
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Témoin du système de clé intelligente:
LED
Témoin du système de régulation
antipatinage:
LED
Fusible:
Fusible principal:
20.0 A
Fusible principal 2:
7.5 A
Fusible de borne 1:
2.0 A
Fusible du système de signalisation:
10.0 A
Fusible du système de signalisation 2:
7.5 A
Fusible du moteur du ventilateur de radiateur:
7.5 A
Fusible des clignotants et des feux de
détresse:
7.5 A
Fusible du bloc de commande ABS:
7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de réponse:
2.0 A
Fusible de sauvegarde:
7.5 A
UBL2F0F0.book Page 3 Monday, June 12, 2017 4:25 PM

Renseignements complémentaires
10-1
10
FAU53562
Numéros d’identification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411Numéro d’identification du véhiculeLe numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.

à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442Numéro de série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26501Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 4-21.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.

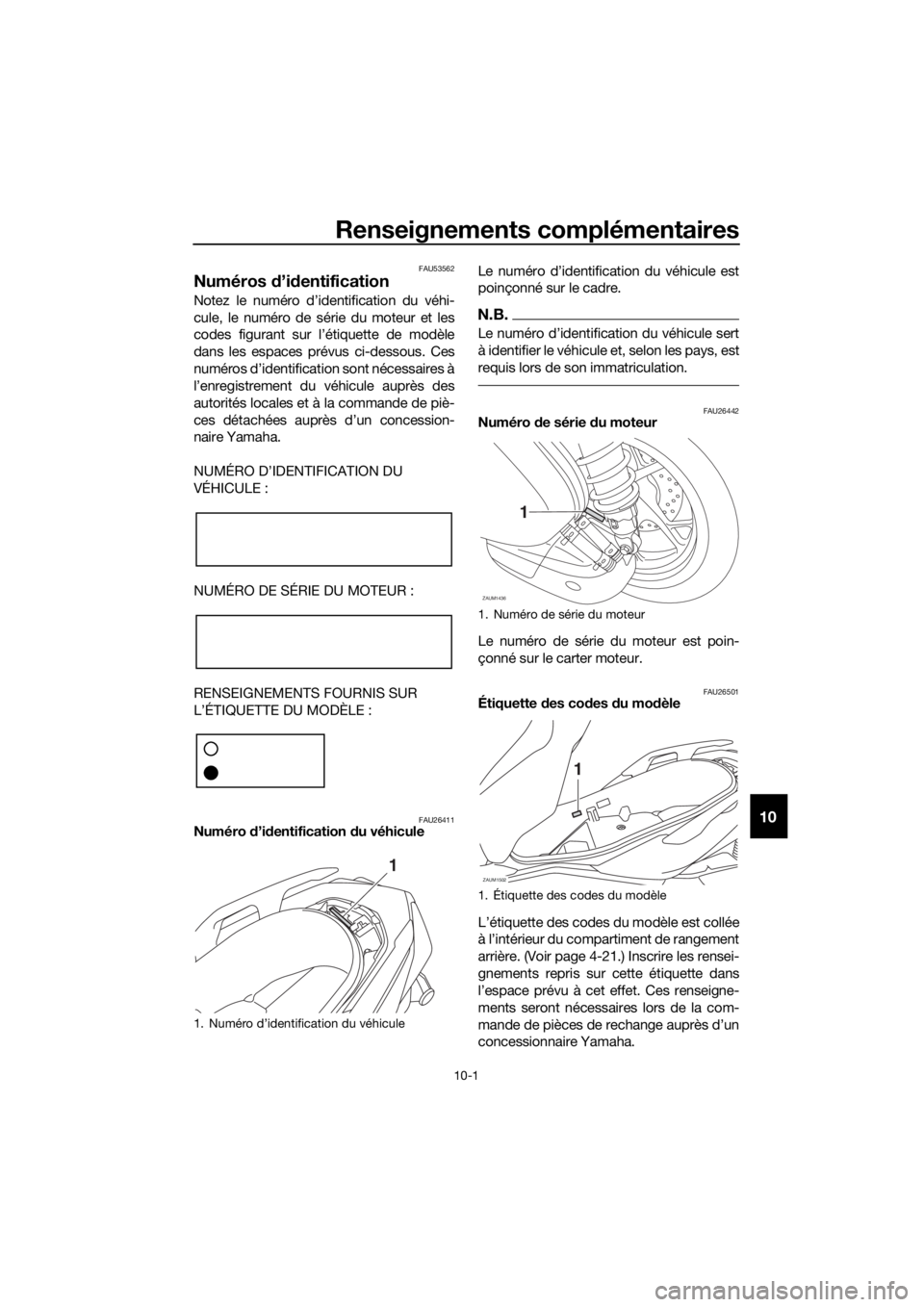

1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
ZAUM1436
ZAUM1502
1
UBL2F0F0.book Page 1 Monday, June 12, 2017 4:25 PM

Renseignements complémentaires
10-2
10
FAUM3881
Connecteurs de diagnostic
Les connecteurs de diagnostic ABS et In-
jection de Carburant sont situés comme il-
lustré.
FAU85300Enregistrement des données du
véhicule
Le boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes : État du véhicule et données de perfor-
mances du moteur
 Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante. Politique de confidentialité
Yamaha ne divulguera pas ces données à un tiers sauf dans les cas suivants. En
outre, Yamaha peut fournir les données du
véhicule à un sous-traitant afin d’externali-
ser les services relatifs à la manipulation
des données du véhicule. Même dans ce
cas, Yamaha demandera au sous-traitant
de manipuler correctement les données du
véhicule fournies et Yamaha traitera les
données de manière appropriée.  Avec l’accord du propriétaire du véhi-
cule
 Lorsque la loi l’y oblige
 Pour utilisation par Yamaha dans le
cadre d’un litige
 Lorsque les données ne concernent
pas un véhicule individuel ni un pro-
priétaire
1. Connecteur de diagnostic ABS
2. Connecteur de diagnostic d’injection de
carburant
ZAUM1511
2
1
https://www.yamaha-motor.eu/fr/
privacy/privacy-policy.aspx
UBL2F1F0.book Page 2 Friday, June 1, 2018 5:15 PM
