gas type YAMAHA XMAX 125 2020 Instructieboekje (in Dutch)

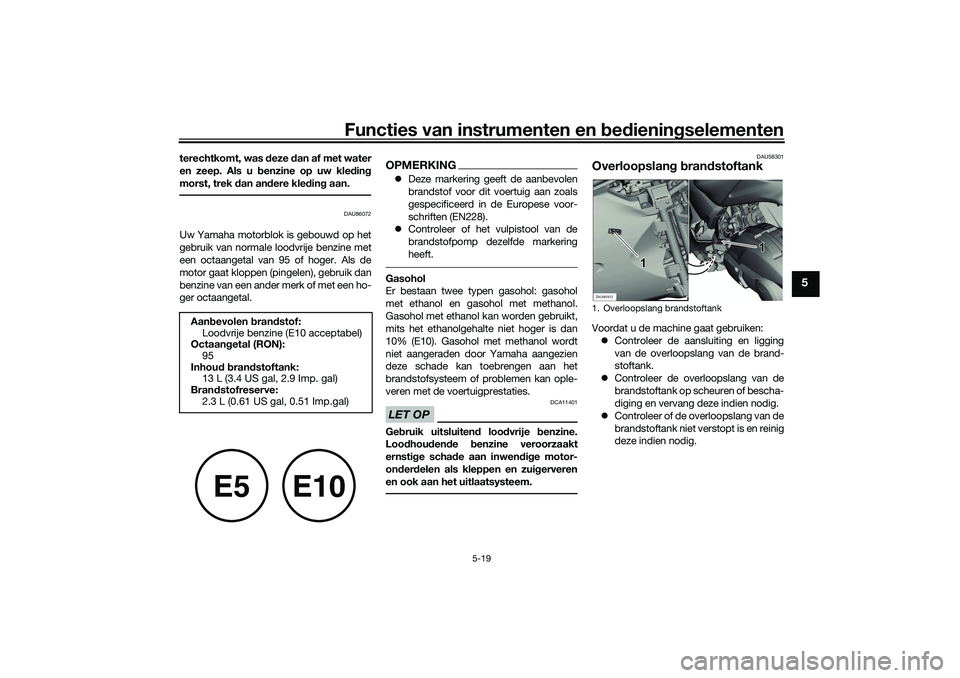

Functies van instrumenten en bed ienin gselementen
5-19
5
terechtkomt, was deze dan af met water
en zeep. Als u b enzine op uw kle din g
morst, trek dan an dere kle din g aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 95 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer of het vulpistool van de
brandstofpomp dezelfde markering
heeft.Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.LET OP
DCA11401
Gebruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
DAU58301
Overloopslan g b ran dstoftankVoordat u de machine gaat gebruiken:
 Controleer de aansluiting en ligging
van de overloopslang van de brand-
stoftank.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
Aan
bevolen bran dstof:
Loodvrije benzine (E10 acceptabel)
Octaan getal (RON):
95
Inhou d b ran dstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Bran dstofreserve:
2.3 L (0.61 US gal, 0.51 Imp.gal)
E5
E10
1. Overloopslang brandstoftankZAUM1912
1
1
UB9YD0D0.book Page 19 Tuesday, January 5, 2021 2:04 PM

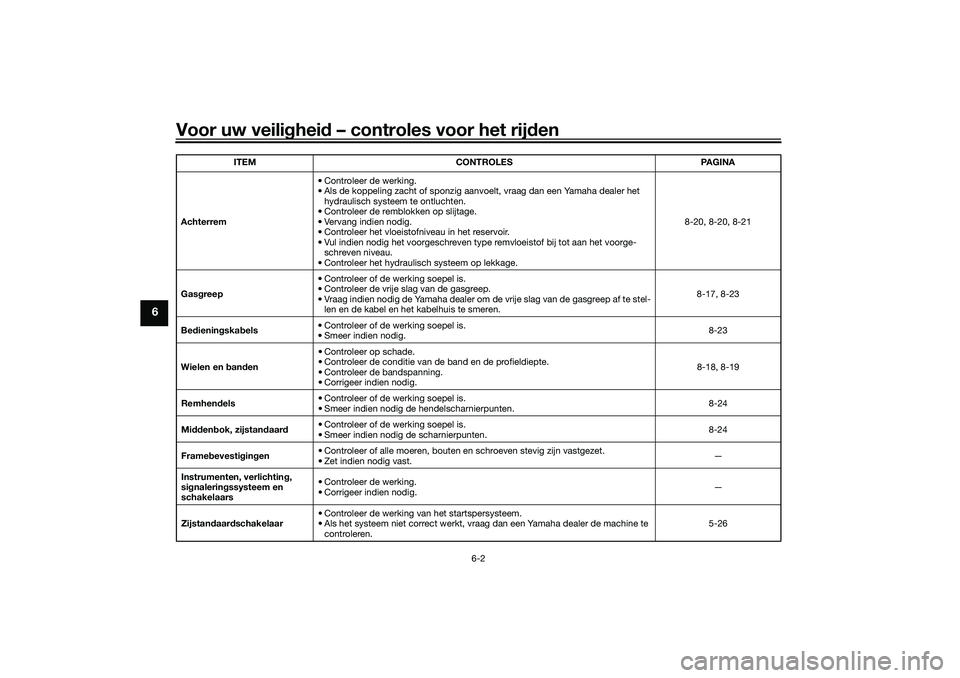

Voor uw veilighei d – controles voor het rij den
6-2
6
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 8-20, 8-20, 8-21
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 8-17, 8-23
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 8-23
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig. 8-18, 8-19
Remhen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
8-24
Mi dd enbok, zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.
8-24
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 5-26
ITEM CONTROLES PAGINA
UB9YD0D0.book Page 2 Tuesday, January 5, 2021 2:04 PM

Specificaties
10-1
10
Afmetingen:Totale lengte:
2185 mm (86.0 in)
Totale breedte:
775 mm (30.5 in)
Totale hoogte: 1415/1465 mm (55.7/57.7 in)
Zadelhoogte: 800 mm (31.5 in)
Wielbasis:
1570 mm (61.8 in)
Grondspeling: 140 mm (5.51 in)
Kleinste draaicirkel: 2.5 m (8.20 ft)Gewicht:Rijklaar gewicht:166 kg (367 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: SOHC
Aantal cilinders:
1-cilinder
Slagvolume: 125 cm3
Boring  slag:
52.0  58.7 mm (2.05  2.31 in)
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie: Olieverversing: 0.90 L (0.95 US qt, 0.79 Imp.qt)Ein dover bren gin gsolie:Type:
Motorolie SAE 10W-40 type SG of hoger
Hoeveelheid: 0.10 L (0.11 US qt, 0.09 Imp.qt)
Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiator (inclusief alle leidingen): 0.46 L (0.49 US qt, 0.40 Imp.qt)Bran dstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON): 95
Inhoud brandstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof: 2.3 L (0.61 US gal, 0.51 Imp.gal)Bran dstofinjectie:Gasklephuis:
Het teken van identificatie: B2T1 00Voor ban d:Type:
Tubeless
Maat: 120/70-15 M/C 56S
Fabrikant/model:
MICHELIN/CITY GRIP 2Achter ban d:Type:
Tubeless
Maat:
140/70-14 M/C 68S
Fabrikant/model: MICHELIN/CITY GRIP 2
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
