Functies van instrumenten en bed ienin gselementen
5-6
5

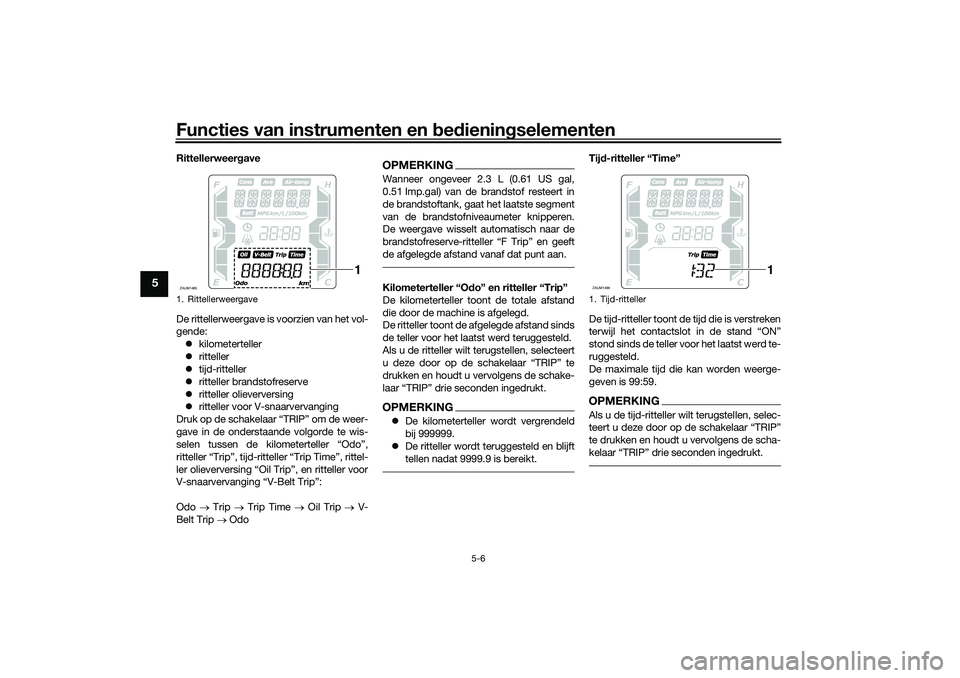

Rittellerweer gave
De rittellerweergave is voorzien van het vol-
gende:  kilometerteller
 ritteller
 tijd-ritteller
 ritteller brandstofreserve
 ritteller olieverversing
 ritteller voor V-snaarvervanging
Druk op de schakelaar “TRIP” om de weer-
gave in de onderstaande volgorde te wis-
selen tussen de kilometerteller “Odo”,
ritteller “Trip”, tijd-ritte ller “Trip Time”, rittel-
ler olieverversing “Oil Trip”, en ritteller voor
V-snaarvervanging “V-Belt Trip”:
Odo  Trip  Trip Time  Oil Trip  V-
Belt Trip  Odo
OPMERKINGWanneer ongeveer 2.3 L (0.61 US gal,
0.51 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
De weergave wisselt automatisch naar de
brandstofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt aan.Kilometerteller “O do” en ritteller “Trip”
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De ritteller toont de afgelegde afstand sinds
de teller voor het laatst werd teruggesteld.
Als u de ritteller wilt terugstellen, selecteert
u deze door op de schakelaar “TRIP” te
drukken en houdt u vervolgens de schake-
laar “TRIP” drie seconden ingedrukt.OPMERKING De kilometerteller wordt vergrendeld
bij 999999.
 De ritteller wordt teruggesteld en blijft
tellen nadat 9999.9 is bereikt.
Tijd -ritteller “Time”
De tijd-ritteller toont de tijd die is verstreken
terwijl het contactslot in de stand “ON”
stond sinds de teller voor het laatst werd te-
ruggesteld.
De maximale tijd die kan worden weerge-
geven is 99:59.OPMERKINGAls u de tijd-ritteller wilt terugstellen, selec-
teert u deze door op de schakelaar “TRIP”
te drukken en houdt u vervolgens de scha-
kelaar “TRIP” drie seconden ingedrukt.
1. RittellerweergaveZAUM1485
1
1. Tijd-rittellerZAUM1486
1
UB9YD0D0.book Page 6 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-7
5

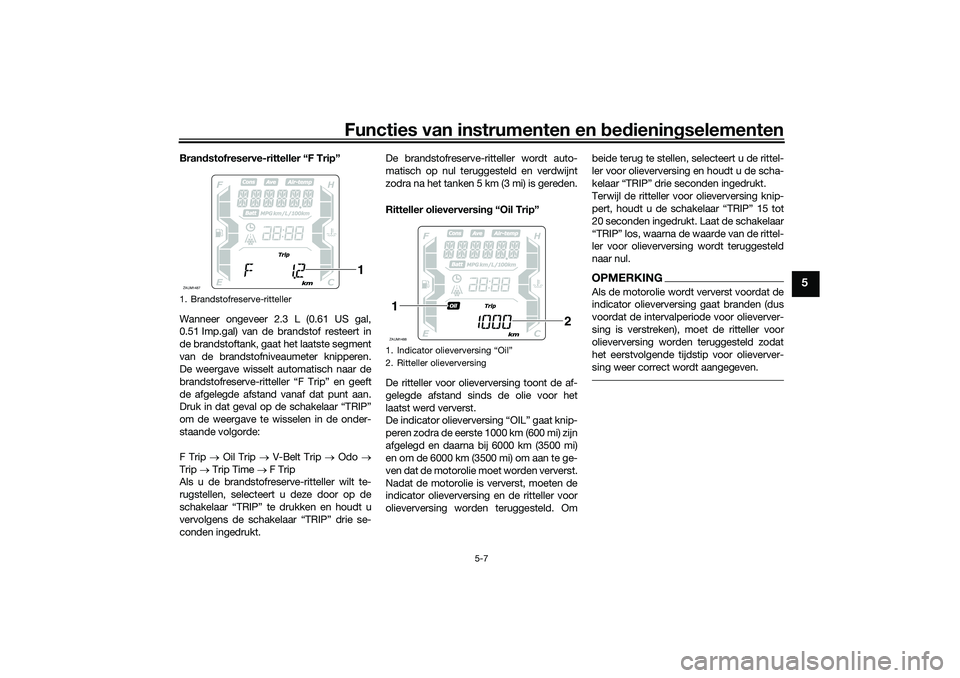

Bran dstofreserve-ritteller “F Trip”
Wanneer ongeveer 2.3 L (0.61 US gal,
0.51 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
De weergave wisselt automatisch naar de
brandstofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt aan.
Druk in dat geval op de schakelaar “TRIP”
om de weergave te wisselen in de onder-
staande volgorde:
F Trip  Oil Trip  V-Belt Trip  Odo 
Trip  Trip Time  F Trip
Als u de brandstofreserve-ritteller wilt te-
rugstellen, selecteert u deze door op de
schakelaar “TRIP” te drukken en houdt u
vervolgens de schakelaar “TRIP” drie se-
conden ingedrukt. De brandstofreserve-ritteller wordt auto-
matisch op nul teruggesteld en verdwijnt
zodra na het tanken 5 km (3 mi) is gereden.
Ritteller olieverversin
g “Oil Trip”
De ritteller voor olieverversing toont de af-
gelegde afstand sinds de olie voor het
laatst werd ververst.
De indicator olieverversing “OIL” gaat knip-
peren zodra de eerste 1000 km (600 mi) zijn
afgelegd en daarna bij 6000 km (3500 mi)
en om de 6000 km (3500 mi) om aan te ge-
ven dat de motorolie moet worden ververst.
Nadat de motorolie is ververst, moeten de
indicator olieverversing en de ritteller voor
olieverversing worden teruggesteld. Om beide terug te stellen, selecteert u de rittel-
ler voor olieverversing en houdt u de scha-
kelaar “TRIP” drie seconden ingedrukt.
Terwijl de ritteller voor olieverversing knip-
pert, houdt u de schakelaar “TRIP” 15 tot
20 seconden ingedrukt. Laat de schakelaar
“TRIP” los, waarna de waarde van de rittel-
ler voor olieverversing wordt teruggesteld
naar nul.
OPMERKINGAls de motorolie wordt ververst voordat de
indicator olieverversing gaat branden (dus
voordat de intervalperiode voor olieverver-
sing is verstreken), moet de ritteller voor
olieverversing worden teruggesteld zodat
het eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven.
1. Brandstofreserve-rittellerZAUM1487
1
1. Indicator olieverversing “Oil”
2. Ritteller olieverversingZAUM14881
2
UB9YD0D0.book Page 7 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-11
5
Het huidige brandstofverbruik kan worden
weergegeven als “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” of
“Consumption_ _ _._MPG” (voor Verenigd
Koninkrijk).
 “Consumption_ _._km/L”: De afstand
die onder de huidige rijomstandighe-
den kan worden afgelegd met 1.0 L
brandstof wordt weergegeven.
 “Consumption_ _._L/100 km”: De
hoeveelheid brandstof die nodig is om
onder de huidige rijomstandigheden
100 km af te leggen wordt weergege-
ven.
 “Consumption_ _ _._MPG” (voor Ver-
enigd Koninkrijk): De afstand die on-
der de huidige rijomstandigheden kan
worden afgelegd met 1.0 Imp.gal
brandstof wordt weergegeven.OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
“_ _._” weergegeven.
Weer gave voor g emiddel de snelhei d
De gemiddelde snelheid “Average_ _
_kmh” of “Average_ _ _MPH” (voor Ver-
enigd Koninkrijk) wordt weergegeven.
De gemiddelde snelheid is de totale af-
stand gedeeld door de totale tijd (waarin
het contactslot in de stand “ON” stond)
sinds de weergave het laatst is terugge-
steld naar nul.
Deze weergave toont de gemiddelde snel-
heid sinds de weergave is teruggesteld
naar nul.
Als u de weergave voor gemiddelde snel-
heid wilt terugstellen, selecteert u deze
door op de schakelaar “INFO” te drukken
en houdt u vervolgens de schakelaar “IN-
FO” drie seconden ingedrukt. Waarschuwin
gsb erichtfunctie
Deze functie toont een waarschuwingsbe-
richt dat overeenkomt met de huidige
waarschuwing.
“L FUEL”: Wordt weergegeven wanneer
het laatste segment van de brandstofni-
veaumeter gaat knipperen. Als “L FUEL”
wordt weergegeven, moet u zo snel moge-
lijk tanken.
“H TEMP”: Wordt weergegeven wanneer
het bovenste segment van de temperatuur-
meter koelvloeistof gaat knipperen. Als “H
TEMP” wordt weergegeven, stop dan het
voertuig, stop vervolgens de motor en laat
de motor afkoelen.
“ICE”: Wordt weergegeven wanneer het
waarschuwingslampje gladde weg “ ”
gaat knipperen. Als “ICE” wordt weergege-
ven, moet u rekening houden met gladheid.
“OIL SERV”: Wordt weergegeven wanneer
de indicator voor olieverversing “OIL” gaat
knipperen. Als “OIL SERV” wordt weerge-
geven, moet u de motorolie verversen en
vervolgens de indicator voor olieverversing
en ritteller voor olieverversing terugstellen.
“V-BELT SERV”: Wordt weergegeven wan-
neer de indicator V-snaarvervanging “V-
Belt” gaat knipperen. Als “V-BELT SERV”
wordt weergegeven, moet u de V-snaar1. Weergave voor gemiddelde snelheidZAUM1496
1
UB9YD0D0.book Page 11 Tuesday, January 5, 2021 2:04 PM

Functies van instrumenten en bed ienin gselementen
5-12
5
vervangen en vervolgens de indicator V-
snaarvervanging en ritteller voor V-snaar-
vervanging terugstellen.
Bij twee of meer waarschuwingen worden
de waarschuwingsberichten in de onder-
staande volgorde weergegeven:
L FUEL  H TEMP  ICE  OIL SERV 
VBELT SERV  L FUEL
DAU1234R

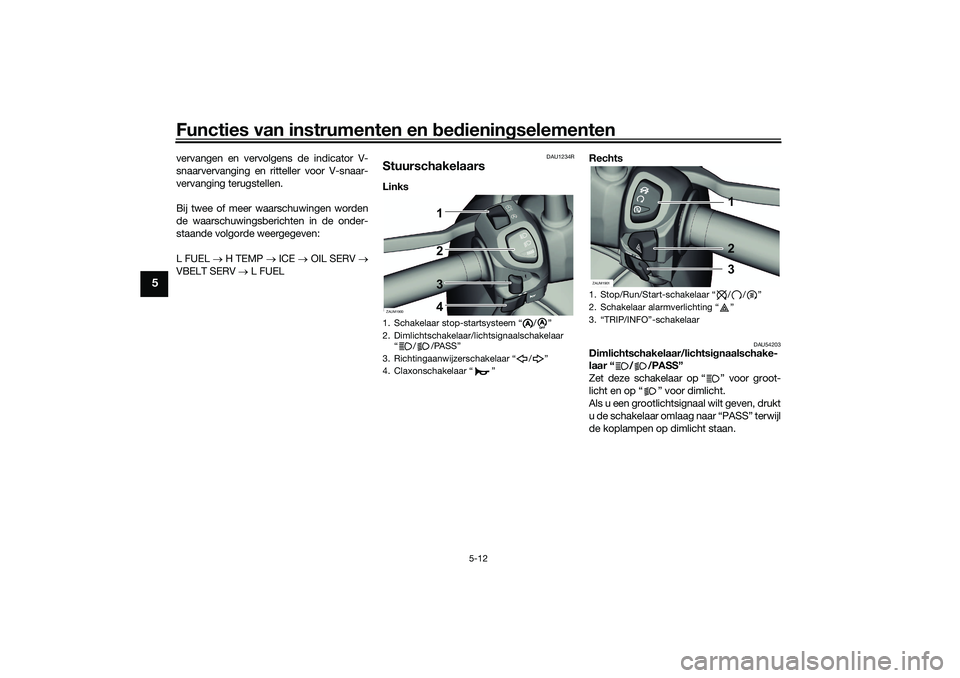

StuurschakelaarsLinks Rechts
DAU54203
Dimlichtschakelaar/lichtsi
gnaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u de schakelaar omlaag naar “PASS” terwijl
de koplampen op dimlicht staan.
1. Schakelaar stop-startsysteem “ / ”
2. Dimlichtschakelaar/lichtsignaalschakelaar “ / /PASS”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”ZAUM1900
1
3
4 2
A
A
1. Stop/Run/Start-schakelaar “ / / ”
2. Schakelaar alarmverlichting “ ”
3. “TRIP/INFO”-schakelaarZAUM1901
1
2
3
UB9YD0D0.book Page 12 Tuesday, January 5, 2021 2:04 PM

Periodiek on derhoud en afstelling
8-12
8
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA24060
Zorg d at er g een verontreini gin gen in het
carter terechtkomen.8. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
9. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
10. Reset de ritteller voor olieverversing en de indicator olieverversing “OIL”.
(Zie pagina 5-7 voor terugstelproce-
dures.)
DAU20067
Eind overb rengin gsolieHet eindoverbrengingshuis moet voor elke
rit worden gecontroleerd op olielekkage. In
geval van lekkage dient u de scooter door
een Yamaha dealer te laten nakijken en re-
pareren. Bovendien dient de eindoverbren-
gingsolie als volgt te worden ververst op de
tijdstippen vermeld in het periodieke onder-
houds- en smeerschema.
1. Start de motor, warm de eindover-
brengingsolie op door enkele minuten
te rijden en zet dan de motor af.
2. Zet de scooter op de middenbok.
3. Plaats een olieopvangbak onder het
eindoverbrengingshuis om de ge-
bruikte olie op te vangen.
4. Verwijder de vuldop van de eindover- brengingsolie met de o-ring uit het
eindoverbrengingshuis. 5. Verwijder de aftapplug van de eind-
overbrengingsolie met de pakking om
de olie uit het eindoverbrengingshuis
te laten stromen.
1. Vuldop versnellingsbakolie
2. O-ring
1. Aftapplug versnellingsbakolie
2. PakkingZAUM1945
1
2
ZAUM1946
