YAMAHA XMAX 125 2020 Manuale duso (in Italian)

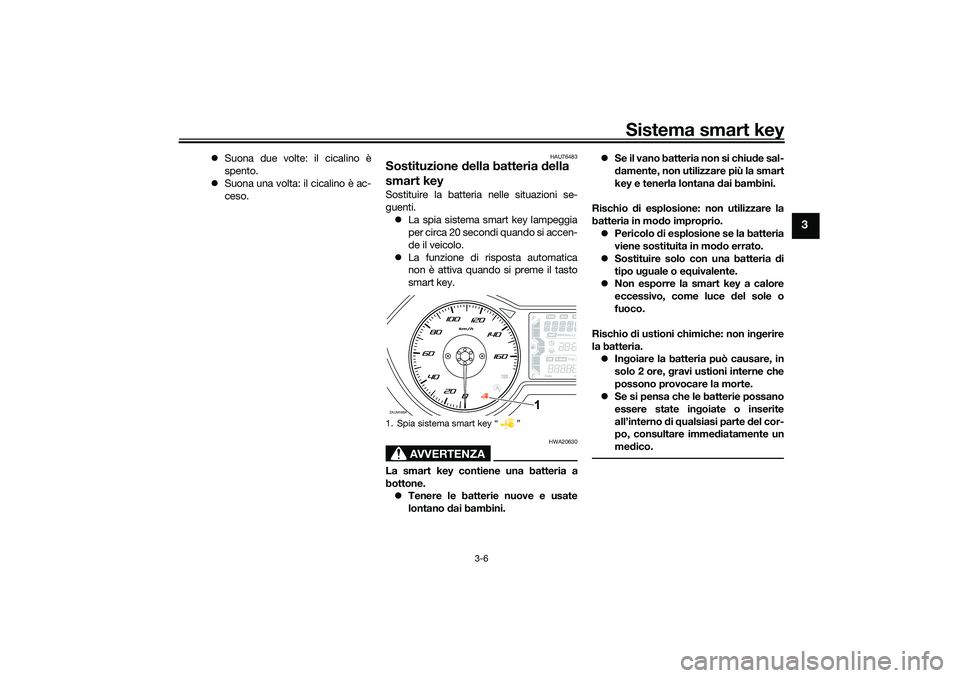

Sistema smart key
3-6
3
Suona due volte: il cicalino è
spento.
 Suona una volta: il cicalino è ac-
ceso.
HAU76483
Sostituzione della batteria della
smart keySostituire la batteria nelle situazioni se-
guenti.
 La spia sistema smart key lampeggia
per circa 20 secondi quando si accen-
de il veicolo.
 La funzione di risposta automatica
non è attiva quando si preme il tasto
smart key.
AVVERTENZA
HWA20630
La smart key contiene una batteria a
bottone.
 Tenere le batterie nuove e usate
lontano dai bambini. 
Se il vano batteria non si chiu de sal-
d amente, non utilizzare più la smart
key e tenerla lontana dai bambini.
Rischio di esplosione: non utilizzare la
batteria in mo do improprio.
 Pericolo di esplosione se la batteria
viene sostituita in mod o errato.
 Sostituire solo con una batteria di
tipo u guale o e quivalente.
 Non esporre la smart key a calore
eccessivo, come luce del sole o
fuoco.
Rischio di ustioni chimiche: non in gerire
la batteria.  Ingoiare la batteria può causare, in
solo 2 ore, g ravi ustioni interne che
possono provocare la morte.
 Se si pensa che le batterie possano
essere state in goiate o inserite
all’interno di q ualsiasi parte d el cor-
po, consultare imme diatamente un
me dico.1. Spia sistema smart key “ ”ZAUM1884
1
UB9YH0H0.book Page 6 Tuesday, January 5, 2021 11:41 AM

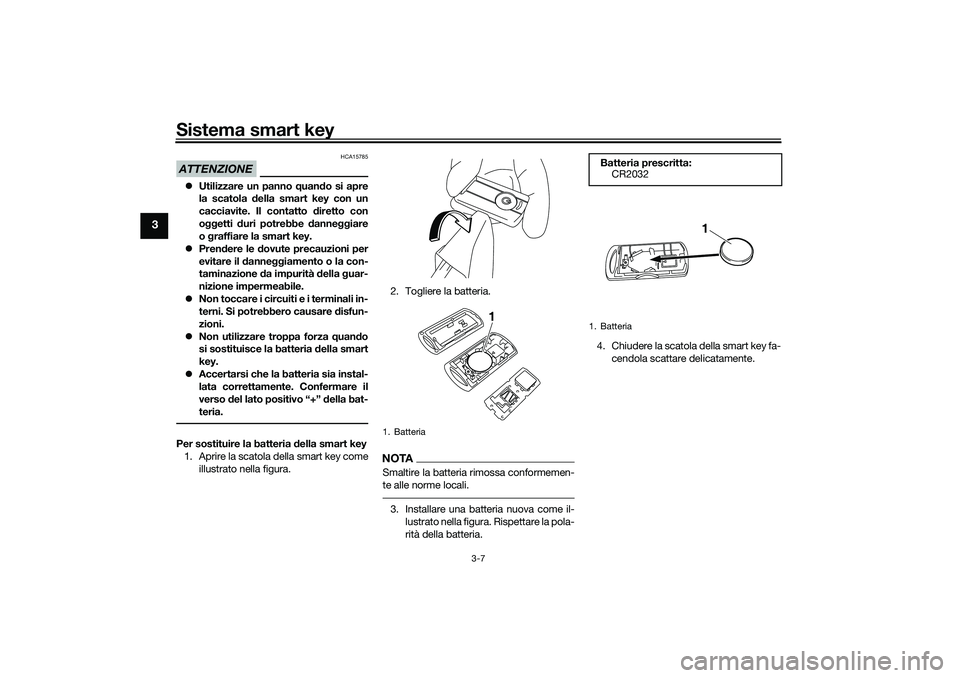

Sistema smart key
3-7
3
ATTENZIONE
HCA15785
Utilizzare un panno quand o si apre
la scatola della smart key con un
cacciavite. Il contatto diretto con
o ggetti duri potrebbe danne ggiare
o g raffiare la smart key.
 Pren dere le dovute precauzioni per
evitare il danne ggiamento o la con-
taminazione da impurità d ella guar-
nizione impermeabile.
 Non toccare i circuiti e i terminali in-
terni. Si potrebbero causare disfun-
zioni.
 Non utilizzare troppa forza quand o
si sostituisce la batteria della smart
key.
 Accertarsi che la batteria sia instal-
lata correttamente. Confermare il
verso del lato positivo “+” della bat-
teria.Per sostituire la batteria della smart key
1. Aprire la scatola della smart key come illustrato nella figura. 2. Togliere la batteria.
NOTASmaltire la batteria
rimossa conformemen-
te alle norme locali.3. Installare una batteria nuova come il- lustrato nella figura. Rispettare la pola-
rità della batteria. 4. Chiudere la scatola della smart key fa-
cendola scattare delicatamente.1. Batteria
1
Batteria prescritta:CR20321. Batteria
1
UB9YH0H0.book Page 7 Tuesday, January 5, 2021 11:41 AM

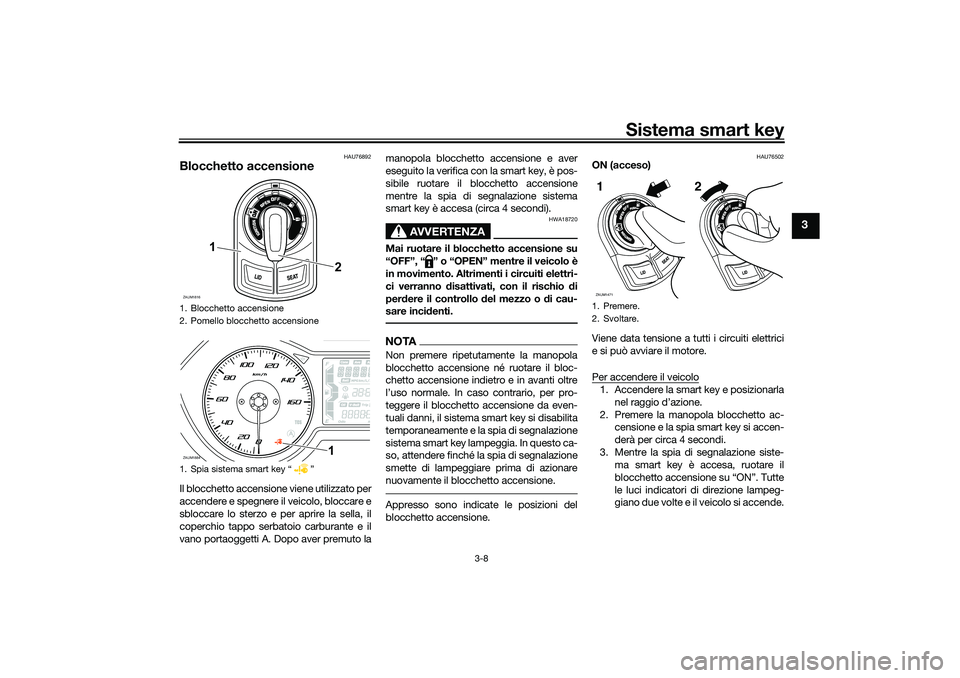

Sistema smart key
3-8
3
HAU76892
Blocchetto accensioneIl blocchetto accensione viene utilizzato per
accendere e spegnere il veicolo, bloccare e
sbloccare lo sterzo e per aprire la sella, il
coperchio tappo serbatoio carburante e il
vano portaoggetti A. Dopo aver premuto lamanopola blocchetto accensione e aver
eseguito la verifica con la smart key, è pos-
sibile ruotare il blocchetto accensione
mentre la spia di segnalazione sistema
smart key è accesa (circa 4 secondi).
AVVERTENZA
HWA18720
Mai ruotare il blocchetto accensione su
“OFF”, “ ” o “OPEN” mentre il veicolo è
in movimento. Altrimenti i circuiti elettri-
ci verranno
disattivati, con il rischio di
per dere il controllo del mezzo o d i cau-
sare inci denti.NOTANon premere ripetutamente la manopola
blocchetto accensione né ruotare il bloc-
chetto accensione indietro e in avanti oltre
l’uso normale. In caso contrario, per pro-
teggere il blocchetto accensione da even-
tuali danni, il sistema smart key si disabilita
temporaneamente e la spia di segnalazione
sistema smart key lampeggia. In questo ca-
so, attendere finché la spia di segnalazione
smette di lampeggiare prima di azionare
nuovamente il blocchetto accensione.Appresso sono indicate le posizioni del
blocchetto accensione.
HAU76502
ON (acceso)
Viene data tensione a tutti i circuiti elettrici
e si può avviare il motore.
Per accendere il veicolo1. Accendere la smart key e posizionarla
nel raggio d’azione.
2. Premere la manopola blocchetto ac- censione e la spia smart key si accen-
derà per circa 4 secondi.
3. Mentre la spia di segnalazione siste- ma smart key è accesa, ruotare il
blocchetto accensione su “ON”. Tutte
le luci indicatori di direzione lampeg-
giano due volte e il veicolo si accende.
1. Blocchetto accensione
2. Pomello blocchetto accensione
1. Spia sistema smart key “ ”ZAUM1816
2
1
ZAUM1884
1
1. Premere.
2. Svoltare.ZAUM14711 2
UB9YH0H0.book Page 8 Tuesday, January 5, 2021 11:41 AM

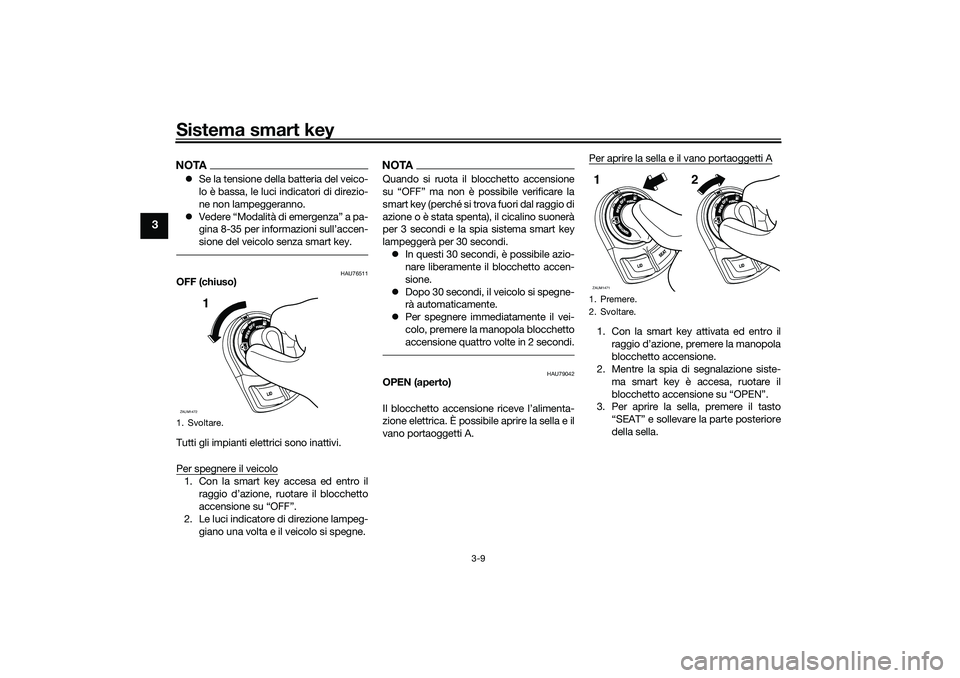

Sistema smart key
3-9
3
NOTASe la tensione della batteria del veico-
lo è bassa, le luci indicatori di direzio-
ne non lampeggeranno.
 Vedere “Modalità di emergenza” a pa-
gina 8-35 per informazioni sull’accen-
sione del veicolo senza smart key.
HAU76511
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi.
Per spegnere il veicolo1. Con la smart key accesa ed entro il
raggio d’azione, ruotare il blocchetto
accensione su “OFF”.
2. Le luci indicatore di direzione lampeg- giano una volta e il veicolo si spegne.
NOTAQuando si ruota il blocchetto accensione
su “OFF” ma non è possibile verificare la
smart key (perché si trova fuori dal raggio di
azione o è stata spenta), il cicalino suonerà
per 3 secondi e la spia sistema smart key
lampeggerà per 30 secondi. In questi 30 secondi, è possibile azio-
nare liberamente il blocchetto accen-
sione.
 Dopo 30 secondi, il veicolo si spegne-
rà automaticamente.
 Per spegnere immediatamente il vei-
colo, premere la manopola blocchetto
accensione quattro volte in 2 secondi.
HAU79042
OPEN (aperto)
Il blocchetto accensione riceve l’alimenta-
zione elettrica. È possibile aprire la sella e il
vano portaoggetti A. Per aprire la sella e il vano portaoggetti A
1. Con la smart key attivata ed entro il
raggio d’azione, premere la manopola
blocchetto accensione.
2. Mentre la spia di segnalazione siste-
ma smart key è accesa, ruotare il
blocchetto accensione su “OPEN”.
3. Per aprire la sella, premere il tasto
“SEAT” e sollevare la parte posteriore
della sella.
1. Svoltare.ZAUM1472
1
1. Premere.
2. Svoltare.ZAUM14711 2
UB9YH0H0.book Page 9 Tuesday, January 5, 2021 11:41 AM

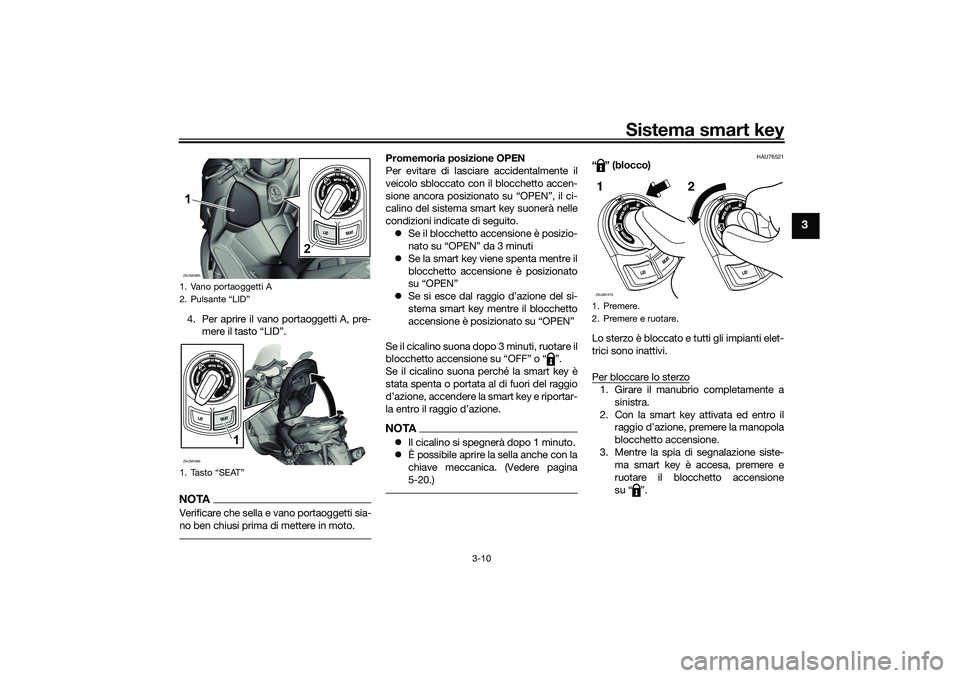

Sistema smart key
3-10
3
4. Per aprire il vano portaoggetti A, pre-mere il tasto “LID”.NOTAVerificare che sella e vano portaoggetti sia-
no ben chiusi prima di mettere in moto.
Promemoria posizione OPEN
Per evitare di lasciare accidentalmente il
veicolo sbloccato con il blocchetto accen-
sione ancora posizionato su “OPEN”, il ci-
calino del sistema smart key suonerà nelle
condizioni indicate di seguito.
 Se il blocchetto accensione è posizio-
nato su “OPEN” da 3 minuti
 Se la smart key viene spenta mentre il
blocchetto accensione è posizionato
su “OPEN”
 Se si esce dal raggio d’azione del si-
stema smart key mentre il blocchetto
accensione è posizionato su “OPEN”
Se il cicalino suona dopo 3 minuti, ruotare il
blocchetto accensione su “OFF” o “ ”.
Se il cicalino suona perché la smart key è
stata spenta o portata al di fuori del raggio
d’azione, accendere la smart key e riportar-
la entro il raggio d’azione.NOTA Il cicalino si spegnerà dopo 1 minuto.
 È possibile aprire la sella anche con la
chiave meccanica. (Vedere pagina
5-20.)
HAU76521
“ ” (blocco)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la smart key attivata ed entro il raggio d’azione, premere la manopola
blocchetto accensione.
3. Mentre la spia di segnalazione siste- ma smart key è accesa, premere e
ruotare il blocchetto accensione
su “ ”.
1. Vano portaoggetti A
2. Pulsante “LID”
1. Tasto “SEAT”ZAUM1885
85
1
2
ZAUM1886
1
1. Premere.
2. Premere e ruotare.ZAUM14751
2
UB9YH0H0.book Page 10 Tuesday, January 5, 2021 11:41 AM

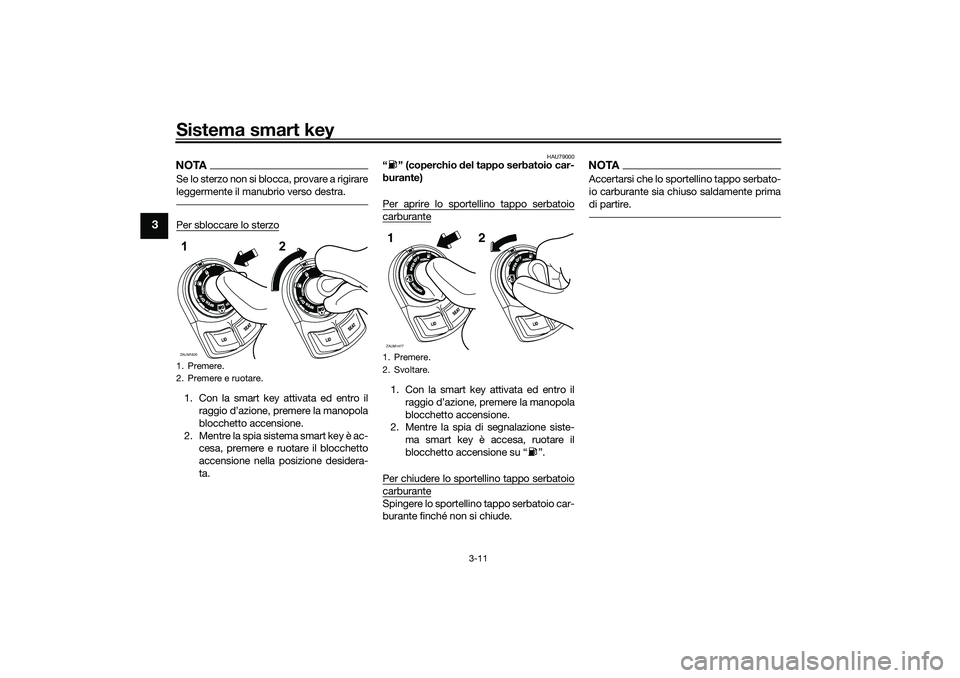

Sistema smart key
3-11
3
NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.Per sbloccare lo sterzo1. Con la smart key attivata ed entro ilraggio d’azione, premere la manopola
blocchetto accensione.
2. Mentre la spia sistema smart key è ac- cesa, premere e ruotare il blocchetto
accensione nella posizione desidera-
ta.
HAU79000
“ ” (coperchio del tappo serbatoio car-
burante)
Per aprire lo sportellino tappo serbatoiocarburante1. Con la smart key attivata ed entro il raggio d’azione, premere la manopola
blocchetto accensione.
2. Mentre la spia di segnalazione siste-
ma smart key è accesa, ruotare il
blocchetto accensione su “ ”.
Per chiudere lo sportellino tappo serbatoiocarburanteSpingere lo sportellino tappo serbatoio car-
burante finché non si chiude.
NOTAAccertarsi che lo sportellino tappo serbato-
io carburante sia chiuso saldamente prima
di partire.
1. Premere.
2. Premere e ruotare.ZAUM182012
1. Premere.
2. Svoltare.ZAUM14771 2
UB9YH0H0.book Page 11 Tuesday, January 5, 2021 11:41 AM

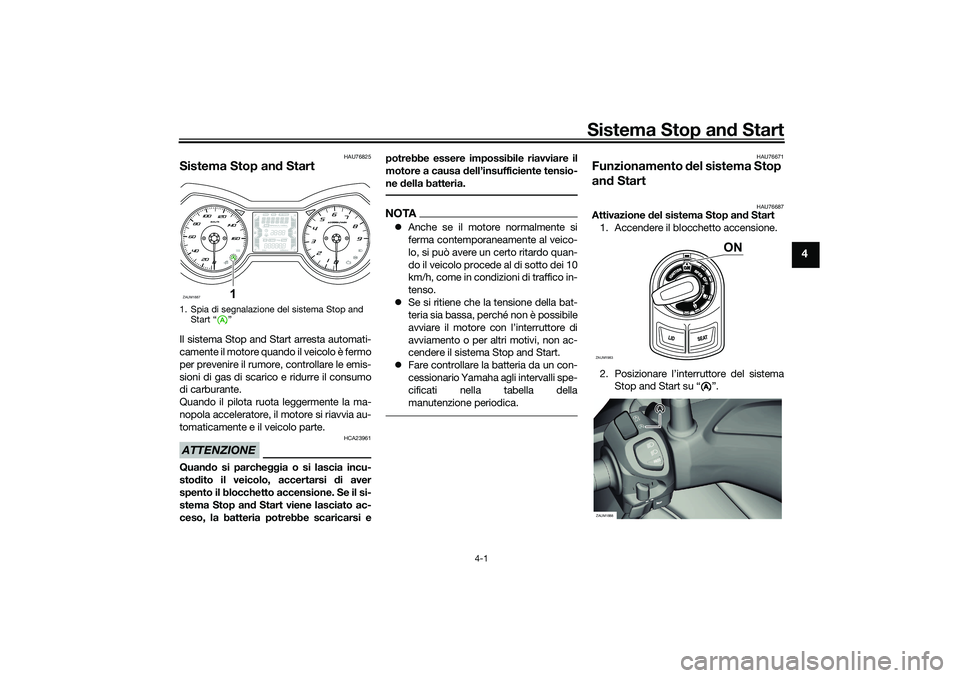

Sistema Stop and Start
4-1
4
HAU76825
Sistema Stop an d StartIl sistema Stop and Start arresta automati-
camente il motore quando il veicolo è fermo
per prevenire il rumore, controllare le emis-
sioni di gas di scarico e ridurre il consumo
di carburante.
Quando il pilota ruota leggermente la ma-
nopola acceleratore, il motore si riavvia au-
tomaticamente e il veicolo parte.ATTENZIONE
HCA23961
Quan do si parche ggia o si lascia incu-
sto dito il veicolo, accertarsi di aver
spento il blocchetto accensione. Se il si-
stema Stop an d Start viene lasciato ac-
ceso, la batteria potrebbe scaricarsi e potrebbe essere impossibile riavviare il
motore a causa d
ell’insufficiente tensio-
ne della batteria.
NOTA Anche se il motore normalmente si
ferma contemporaneamente al veico-
lo, si può avere un certo ritardo quan-
do il veicolo procede al di sotto dei 10
km/h, come in condizioni di traffico in-
tenso.
 Se si ritiene che la tensione della bat-
teria sia bassa, perché non è possibile
avviare il motore con l’interruttore di
avviamento o per altri motivi, non ac-
cendere il sistema Stop and Start.
 Fare controllare la batteria da un con-
cessionario Yamaha agli intervalli spe-
cificati nella tabella della
manutenzione periodica.
HAU76671
Funzionamento del sistema Stop
an d Start
HAU76687
Attivazione del sistema Stop an d Start
1. Accendere il blocchetto accensione.
2. Posizionare l’interruttore del sistema Stop and Start su “ ”.
1. Spia di segnalazione del sistema Stop and Start “ ”ZAUM1887
1
ZAUM1983
ON
A
AA
ZAUM1888
UB9YH0H0.book Page 1 Tuesday, January 5, 2021 11:41 AM

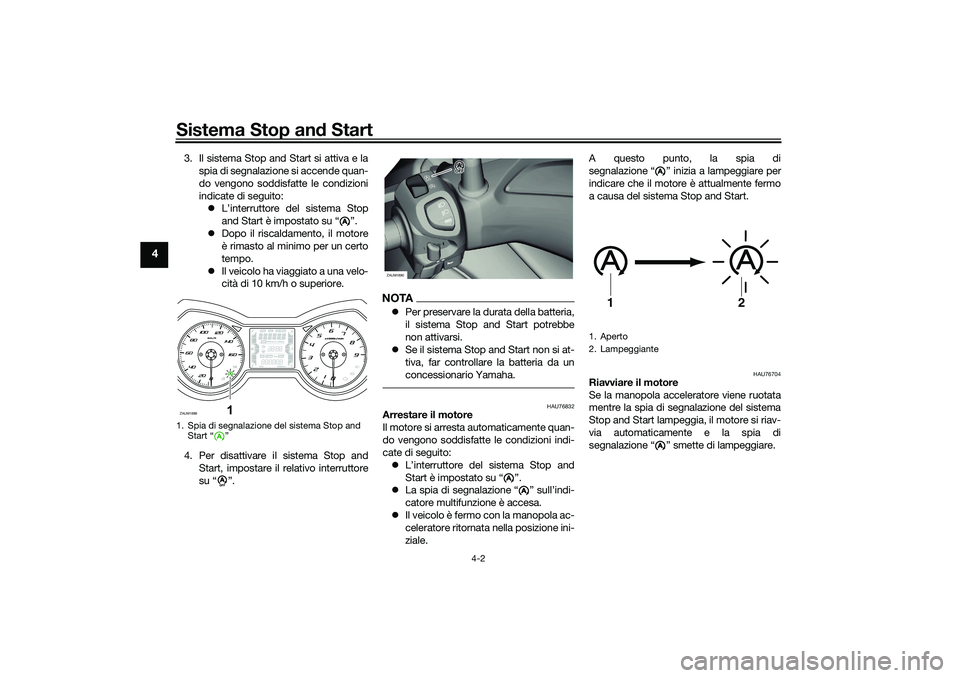

Sistema Stop and Start
4-2
4
3. Il sistema Stop and Start si attiva e la
spia di segnalazione si accende quan-
do vengono soddisfatte le condizioni
indicate di seguito: L’interruttore del sistema Stop
and Start è impostato su “ ”.
 Dopo il riscaldamento, il motore
è rimasto al minimo per un certo
tempo.
 Il veicolo ha viaggiato a una velo-
cità di 10 km/h o superiore.
4. Per disattivare il sistema Stop and Start, impostare il relativo interruttore
su “ ”.
NOTAPer preservare la durata della batteria,
il sistema Stop and Start potrebbe
non attivarsi.
 Se il sistema Stop and Start non si at-
tiva, far controllare la batteria da un
concessionario Yamaha.
HAU76832
Arrestare il motore
Il motore si arresta automaticamente quan-
do vengono soddisfatte le condizioni indi-
cate di seguito:
 L’interruttore del sistema Stop and
Start è impostato su “ ”.
 La spia di segnalazione “ ” sull’indi-
catore multifunzione è accesa.
 Il veicolo è fermo con la manopola ac-
celeratore ritornata nella posizione ini-
ziale. A questo punto, la spia di
segnalazione “ ” inizia a lampeggiare per
indicare che il motore è attualmente fermo
a causa del sistema Stop and Start.
HAU76704
Riavviare il motore
Se la manopola acceleratore viene ruotata
mentre la spia di segnalazione del sistema
Stop and Start lampeggia, il motore si riav-
via automaticamente e la spia di
segnalazione “ ” smette di lampeggiare.
1. Spia di segnalazione del sistema Stop and
Start “ ”
A
ZAUM1889
1A
AAAA
A
ZAUM1890
A
A
A
1. Aperto
2. Lampeggiante
A
1
2
A
UB9YH0H0.book Page 2 Tuesday, January 5, 2021 11:41 AM

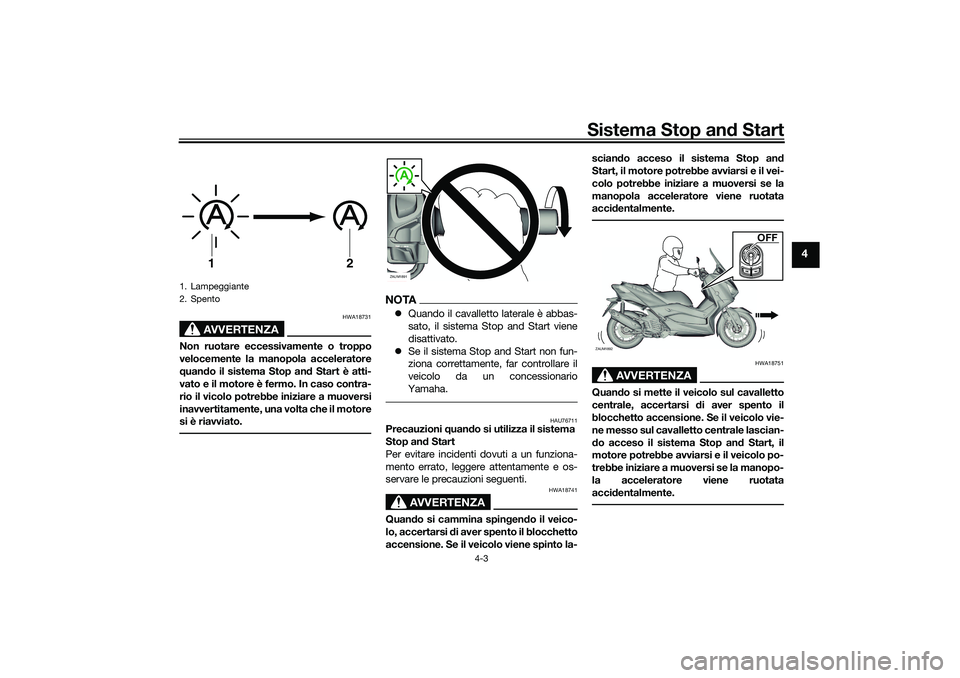

Sistema Stop and Start
4-3
4
AVVERTENZA
HWA18731
Non ruotare eccessivamente o troppo
velocemente la manopola acceleratore
quand o il sistema Stop an d Start è atti-
vato e il motore è fermo. In caso contra-
rio il vicolo potrebbe iniziare a muoversi
inavvertitamente, una volta che il motore
si è riavviato.
NOTA Quando il cavalletto laterale è abbas-
sato, il sistema Stop and Start viene
disattivato.
 Se il sistema Stop and Start non fun-
ziona correttamente, far controllare il
veicolo da un concessionario
Yamaha.
HAU76711
Precauzioni quand o si utilizza il sistema
Stop an d Start
Per evitare incidenti dovuti a un funziona-
mento errato, leggere attentamente e os-
servare le precauzioni seguenti.
AVVERTENZA
HWA18741
Quan do si cammina spin gen do il veico-
lo, accertarsi di aver spento il blocchetto
accensione. Se il veicolo viene spinto la- scian
do acceso il sistema Stop an d
Start, il motore potrebbe avviarsi e il vei-
colo potrebbe iniziare a muoversi se la
manopola acceleratore viene ruotata
acci dentalmente.
AVVERTENZA
HWA18751
Quan do si mette il veicolo sul cavalletto
centrale, accertarsi di aver spento il
blocchetto accensione. Se il veicolo vie-
ne messo sul cavalletto centrale lascian-
d o acceso il sistema Stop an d Start, il
motore potrebbe avviarsi e il veicolo po-
trebbe iniziare a muoversi se la manopo-
la acceleratore viene ruotata
acci dentalmente.
1. Lampeggiante
2. Spento
1
2
ZAUM1891
ZAUM1892UM1892
OFF
UB9YH0H0.book Page 3 Tuesday, January 5, 2021 11:41 AM

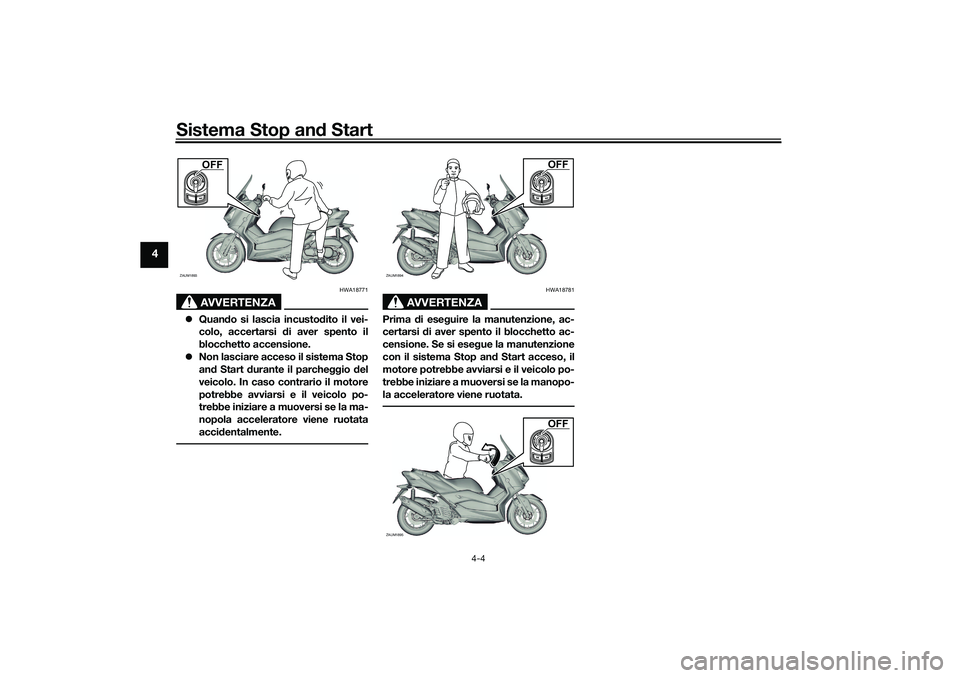

Sistema Stop and Start
4-4
4
AVVERTENZA
HWA18771
 Quan do si lascia incusto dito il vei-
colo, accertarsi di aver spento il
blocchetto accensione.
 Non lasciare acceso il sistema Stop
and Start d urante il parche ggio del
veicolo. In caso contrario il motore
potrebbe avviarsi e il veicolo po-
trebbe iniziare a muoversi se la ma-
nopola acceleratore viene ruotata
acci dentalmente.
AVVERTENZA
HWA18781
Prima di ese guire la manutenzione, ac-
certarsi di aver spento il blocchetto ac-
censione. Se si ese gue la manutenzione
con il sistema Stop an d Start acceso, il
motore potrebbe avviarsi e il veicolo po-
trebbe iniziare a muoversi se la manopo-
la acceleratore viene ruotata.
ZAUM1893
OFF
ZAUM1894UM1894
OFF
ZAUM1895UM1895
OFF
UB9YH0H0.book Page 4 Tuesday, January 5, 2021 11:41 AM
