YAMAHA XMAX 125 2021 Bruksanvisningar (in Swedish)

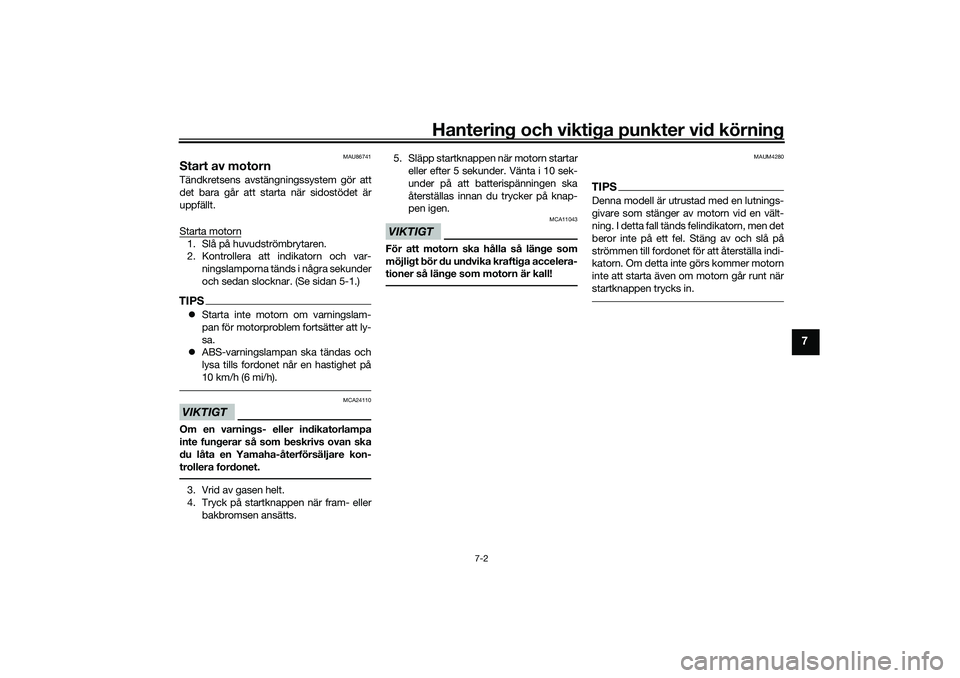

Hantering och viktiga punkter vid körning
7-2
7
MAU86741
Start av motornTändkretsens avstängningssystem gör att
det bara går att starta när sidostödet är
uppfällt.
Starta motorn1. Slå på huvudströmbrytaren.
2. Kontrollera att indikatorn och var-ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 5-1.)TIPSStarta inte motorn om varningslam-
pan för motorproblem fortsätter att ly-
sa.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Vrid av gasen helt.
4. Tryck på startknappen när fram- eller
bakbromsen ansätts. 5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAUM4280
TIPSDenna modell är utrustad med en lutnings-
givare som stänger av motorn vid en vält-
ning. I detta fall tänds felindikatorn, men det
beror inte på ett fel. Stäng av och slå på
strömmen till fordonet för att återställa indi-
katorn. Om detta inte görs kommer motorn
inte att starta även om motorn går runt när
startknappen trycks in.
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

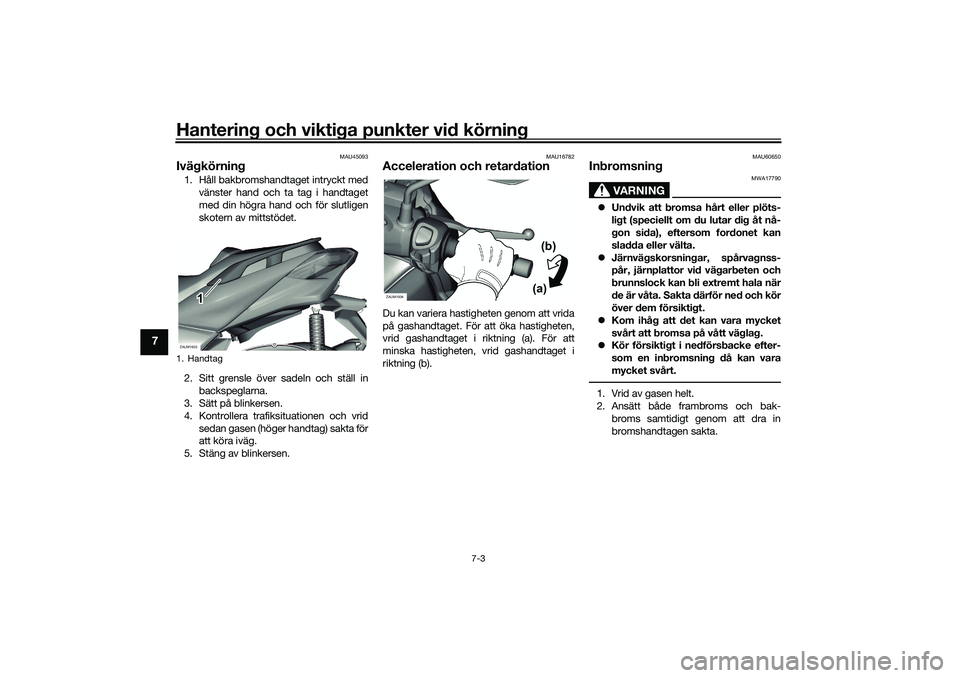

Hantering och viktiga punkter vid körning
7-3
7
MAU45093
Ivägkörning1. Håll bakbromshandtaget intryckt medvänster hand och ta tag i handtaget
med din högra hand och för slutligen
skotern av mittstödet.
2. Sitt grensle över sadeln och ställ in backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid
sedan gasen (höger handtag) sakta för
att köra iväg.
5. Stäng av blinkersen.
MAU16782
Acceleration och retardationDu kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
MAU60650
Inbromsning
VARNING
MWA17790
 Undvik att bromsa hårt eller plöts-
ligt (speciellt om du lutar dig åt nå-
gon sida), eftersom fordonet kan
sladda eller välta.
 Järnvägskorsningar, spårvagnss-
pår, järnplattor vid vägarbeten och
brunnslock kan bli extremt hala när
de är våta. Sakta därför ned och kör
över dem försiktigt.
 Kom ihåg att det kan vara mycket
svårt att bromsa på vått väglag.
 Kör försiktigt i nedförsbacke efter-
som en inbromsning då kan vara
mycket svårt.1. Vrid av gasen helt.
2. Ansätt både frambroms och bak-
broms samtidigt genom att dra in
bromshandtagen sakta.
1. HandtagZAUM1933
1
ZAUM1934
(a)(b)
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

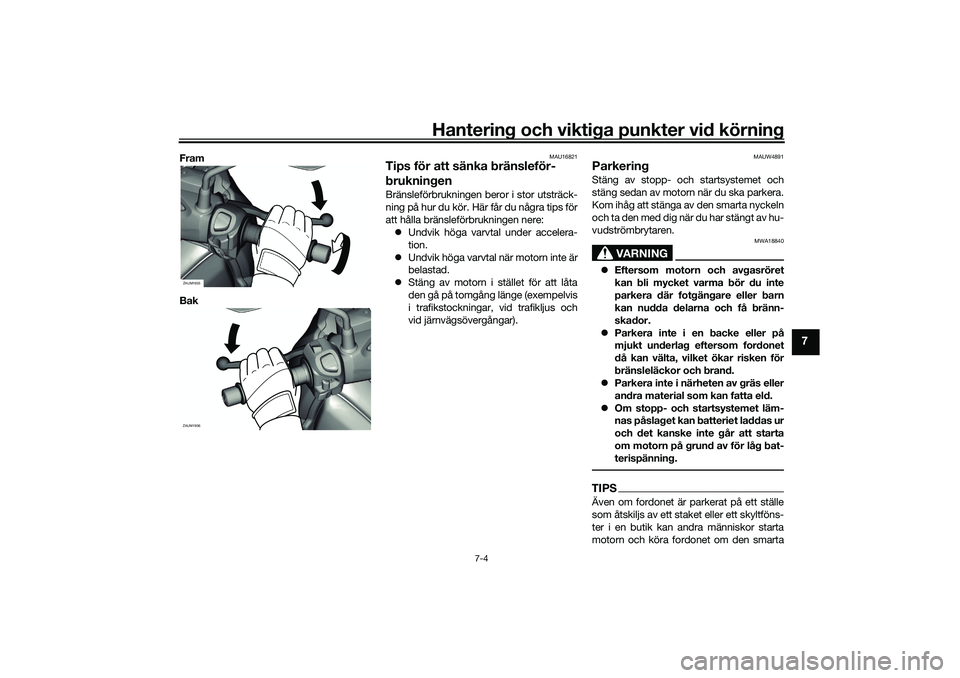

Hantering och viktiga punkter vid körning
7-4
7
Fram
Bak
MAU16821
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere: Undvik höga varvtal under accelera-
tion.
 Undvik höga varvtal när motorn inte är
belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAUW4891
Parkering Stäng av stopp- och startsystemet och
stäng sedan av motorn när du ska parkera.
Kom ihåg att stänga av den smarta nyckeln
och ta den med dig när du har stängt av hu-
vudströmbrytaren.
VARNING
MWA18840
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
 Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
 Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
 Om stopp- och startsystemet läm-
nas påslaget kan batteriet laddas ur
och det kanske inte går att starta
om motorn på grund av för låg bat-
terispänning.TIPSÄven om fordonet är parkerat på ett ställe
som åtskiljs av ett staket eller ett skyltföns-
ter i en butik kan andra människor starta
motorn och köra fordonet om den smarta
ZAUM1935ZAUM1936
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM

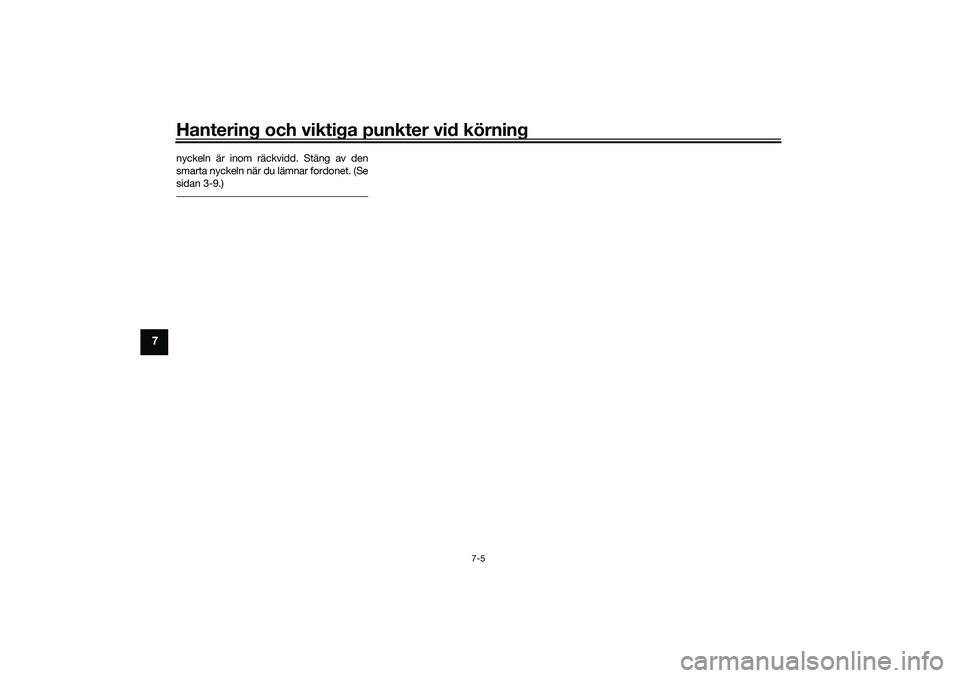

Hantering och viktiga punkter vid körning
7-5
7
nyckeln är inom räckvidd. Stäng av den
smarta nyckeln när du lämnar fordonet. (Se
sidan 3-9.)UB9YM0M0.book Page 5 Tuesday, January 5, 2021 2:17 PM

Periodiskt underhåll och justering
8-1
8
MAUS1824
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
 Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA10331
Denna skoter är konstruerad enbart för
körning på asfalterad väg. Om skotern
körs i onormalt dammig, lerig eller blöt
miljö kan luftfiltret behövas rengöras el-
ler bytas oftare, i annat fall kommer mo-
torn att förslitas snabbt. Kontakta en
Yamaha-återförsäljare för att rådgöra
om underhållsintervallen.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

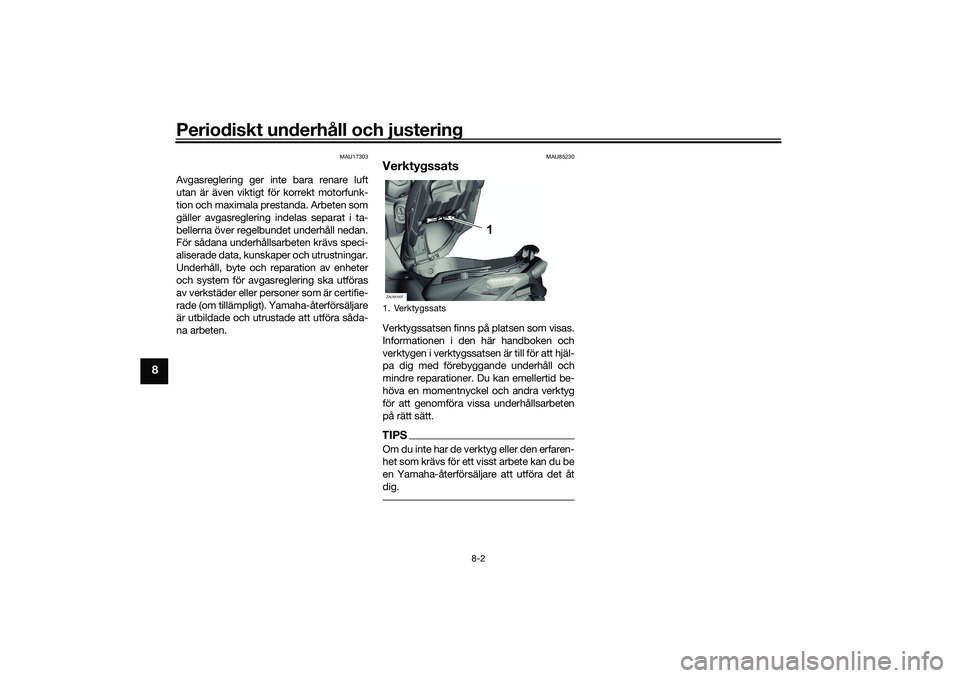

Periodiskt underhåll och justering
8-2
8
MAU17303
Avgasreglering ger inte bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
MAU85230
VerktygssatsVerktygssatsen finns på platsen som visas.
Informationen i den här handboken och
verktygen i verktygssatsen är till för att hjäl-
pa dig med förebyggande underhåll och
mindre reparationer. Du kan emellertid be-
höva en momentnyckel och andra verktyg
för att genomföra vissa underhållsarbeten
på rätt sätt.TIPSOm du inte har de verktyg eller den erfaren-
het som krävs för ett visst arbete kan du be
en Yamaha-återförsäljare att utföra det åt
dig.1. VerktygssatsZAUM1937
1
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

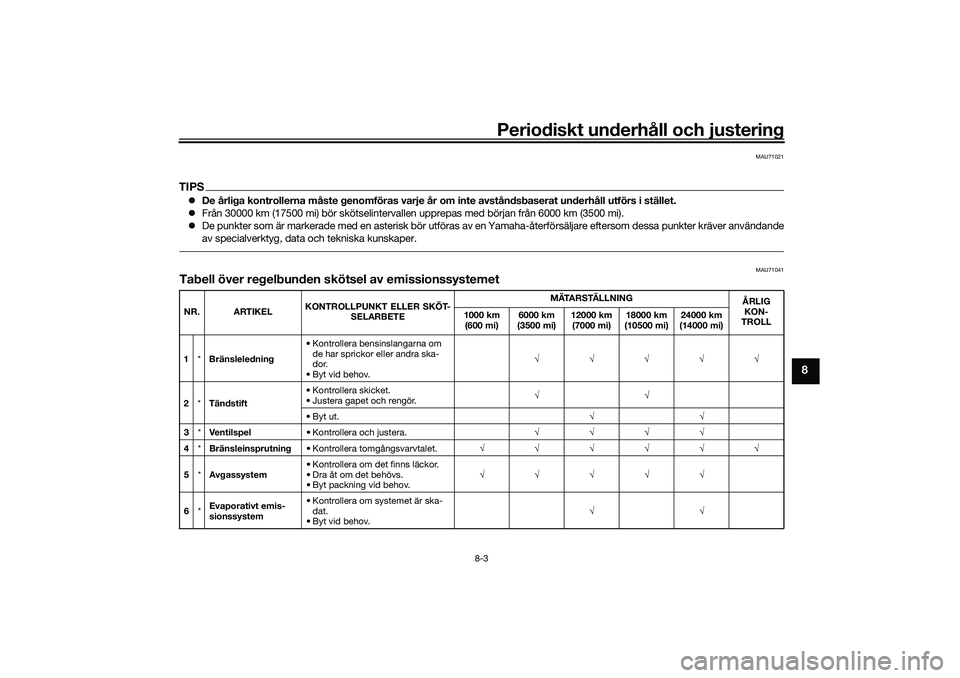

Periodiskt underhåll och justering
8-3
8
MAU71021
TIPSDe årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.
 Från 30000 km (17500 mi) bör skötselintervallen upprepas med början från 6000 km (3500 mi).
 De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom dessa punkter kräver användande
av specialverktyg, data och tekniska kunskaper.
MAU71041
Tabell över regelbunden sk ötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Bränsleledning • Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov. 
2 *Tändstift • Kontrollera skicket.
• Justera gapet och rengör.

• Byt ut. 
3 *Ventilspel • Kontrollera och justera. 
4 *Bränsleinsprutning • Kontrollera tomgångsvarvtalet. 
5 *Avgassystem • Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packning vid behov. 
6 *Evaporativt emis-
sionssystem • Kontrollera om systemet är ska-
dat.
• Byt vid behov. 
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

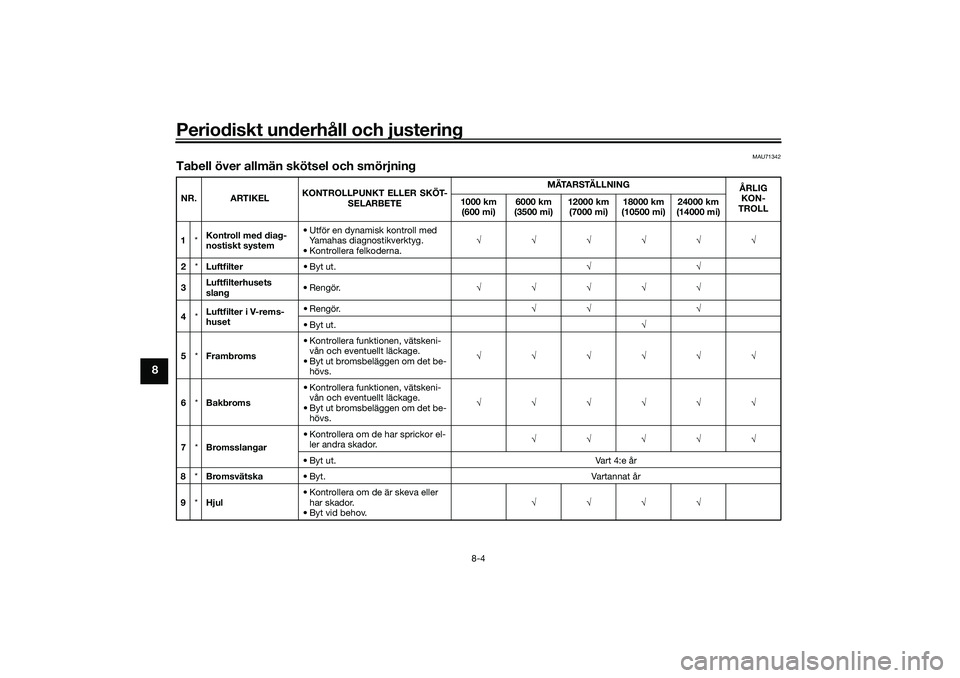

Periodiskt underhåll och justering
8-4
8
MAU71342
Tabell över allmän skötsel och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Kontroll med diag-
nostiskt system • Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna. 
2 *Luftfilter •Byt ut. 
3 Luftfilterhusets
slang
•Rengör.

4 *Luftfilter i V-rems-
huset •Rengör.
 
•Byt ut. 
5 *Frambroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. 
6 *Bakbroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. 
7 *Bromsslangar • Kontrollera om de har sprickor el-
ler andra skador. 
• Byt ut. Vart 4:e år
8 *Bromsvätska • Byt. Vartannat år
9 *Hjul • Kontrollera om de är skeva eller
har skador.
• Byt vid behov. 
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM

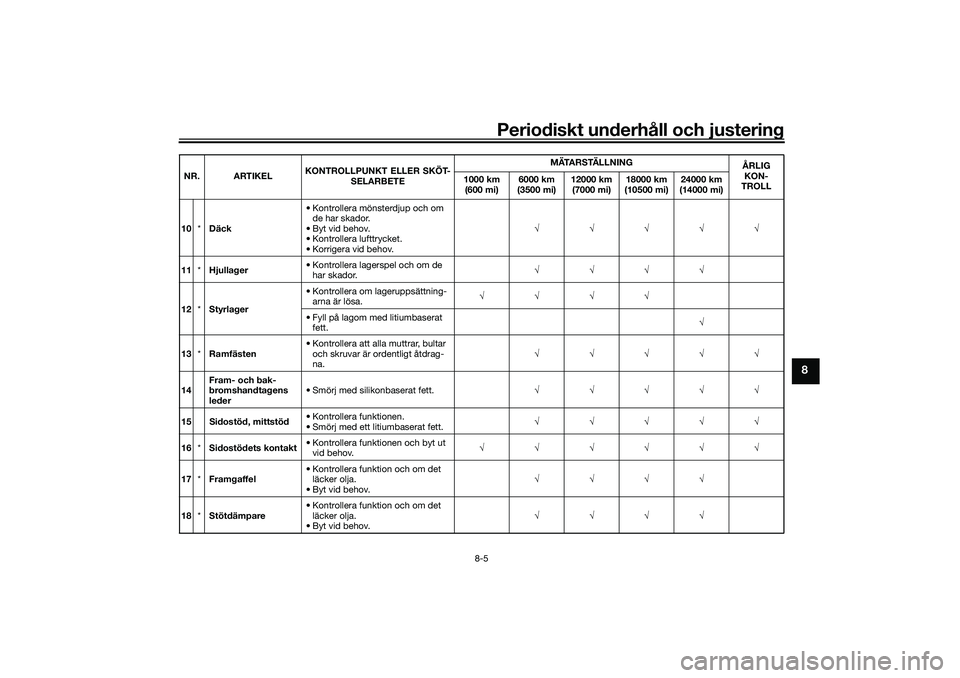

Periodiskt underhåll och justering
8-5
8
10*Däck • Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov. 
11 *Hjullager • Kontrollera lagerspel och om de
har skador. 
12 *Styrlager • Kontrollera om lageruppsättning-
arna är lösa. 
• Fyll på lagom med litiumbaserat fett. 
13 *Ramfästen • Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na. 
14 Fram- och bak-
bromshandtagens
leder • Smörj med silikonbaserat fett.

15 Sidostöd, mittstöd • Kontrollera funktionen.
• Smörj med ett litiumbaserat fett. 
16 *Sidostödets kontakt • Kontrollera funktionen och byt ut
vid behov. 
17 *Framgaffel • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. 
18 *Stötdämpare • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. 
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB9YM0M0.book Page 5 Tuesday, January 5, 2021 2:17 PM

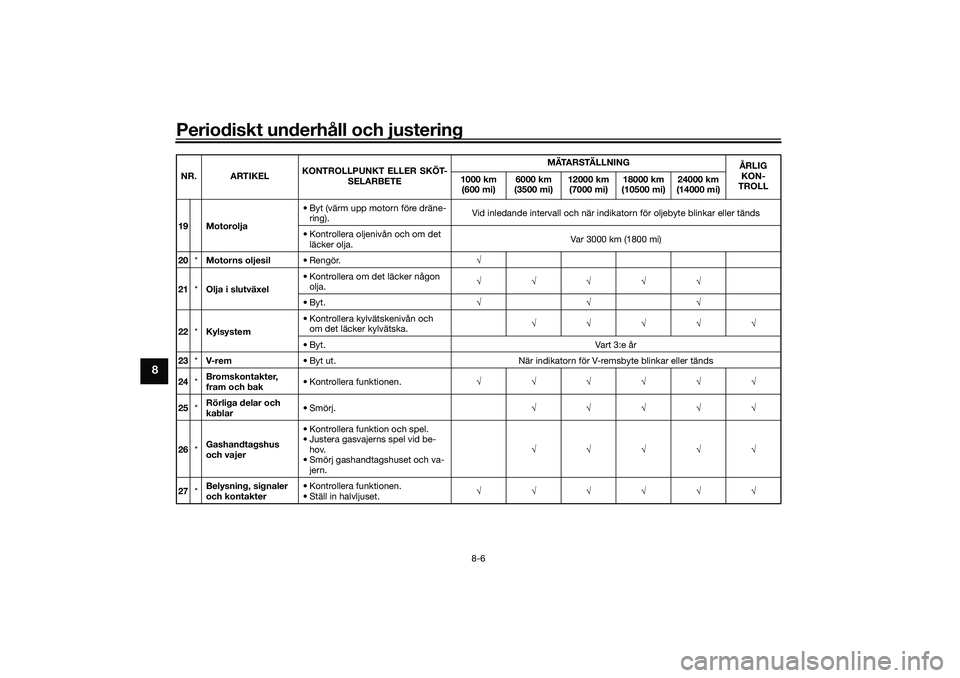

Periodiskt underhåll och justering
8-6
8
19 Motorolja• Byt (värm upp motorn före dräne-
ring). Vid inledande intervall och när indikato
rn för oljebyte blinkar eller tänds
• Kontrollera oljenivån och om det läcker olja. Var 3000 km (1800 mi)
20 *Motorns oljesil •Rengör. 
21 *Olja i slutväxel • Kontrollera om det läcker någon
olja. 
•Byt. 
22 *Kylsystem • Kontrollera kylvätskenivån och
om det läcker kylvätska. 
• Byt. Vart 3:e år
23 *V- re m • Byt ut. När indikatorn för V-remsbyte blinkar eller tänds
24 *Bromskontakter,
fram och bak • Kontrollera funktionen.

25 *Rörliga delar och
kablar •Smörj.

26 *Gashandtagshus
och vajer • Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset och va- jern. 
27 *Belysning, signaler
och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.

NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)UB9YM0M0.book Page 6 Tuesday, January 5, 2021 2:17 PM
