Informações relativas à segurança
1-3
1
pode acumular-se rapidamente e a pessoa
pode perder os sentidos e não conseguir
salvar-se. Além disso, em locais fechados
ou com má ventilação, um nível mortífero
de monóxido de carbono pode manter-se
durante horas ou dias. Se tiver algum sinto-
ma de intoxicação por monóxido de carbo-
no, abandone imediatamente o local,
apanhe ar fresco e PROCURE CUIDADOS
MÉDICOS.  Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
 Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres.
 Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga à sua
scooter pode afetar adversamente a esta-
bilidade e o manuseamento se a distribui- ção de peso na sua scooter for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios à sua scooter. Redobre a
atenção quando conduzir uma scooter que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre aces-
sórios apresentadas em seguida,
encontram-se algumas recomendações
gerais a seguir se colocar carga na sua
scooter:
O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga.
A utilização de um
veículo sobrecarrega do pod e provocar
um aci dente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:  A carga e os acessórios devem ser re-
duzidos ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados à scooter quanto possível.
Acondicione bem os artigos mais pe-
sados o mais perto possível do centro
do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados da scooter para minimizar o de-
sequilíbrio ou a instabilidade. 
A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos à scooter. Verifique com frequên-
cia os suportes dos acessórios e os
prendedores da carga.
• Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Esses artigos podem criar um
manuseamento instável ou uma
resposta lenta da direção.
 Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Carga máxima:
185 kg (408 lb)UB9YP0P0.book Page 3 Tuesday, January 5, 2021 3:55 PM

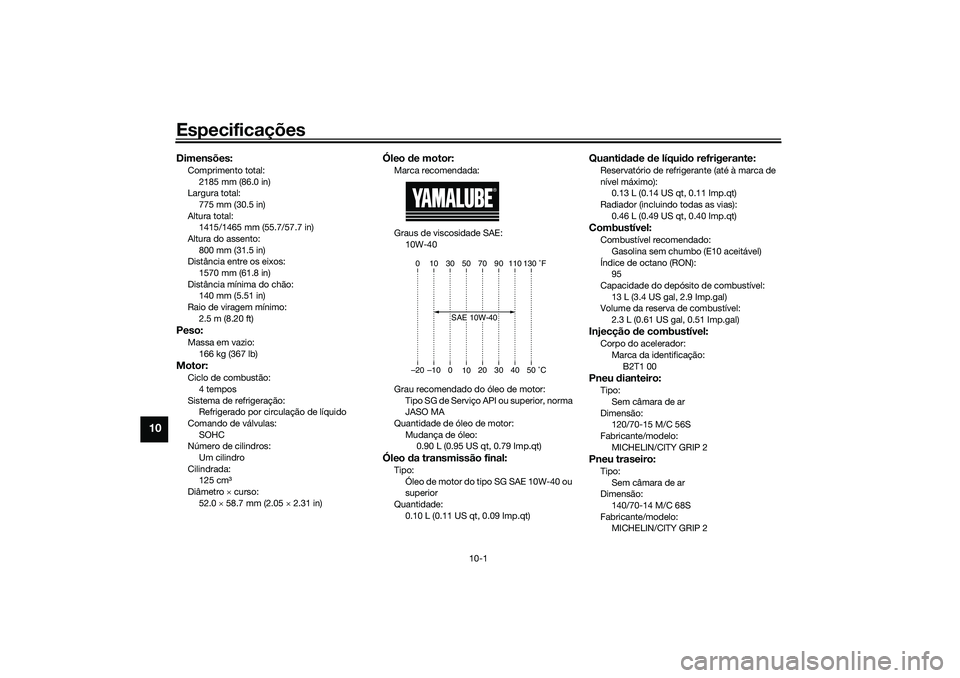

Especificações
10-1
10
Dimensões:Comprimento total:2185 mm (86.0 in)
Largura total:
775 mm (30.5 in)
Altura total: 1415/1465 mm (55.7/57.7 in)
Altura do assento: 800 mm (31.5 in)
Distância entre os eixos:
1570 mm (61.8 in)
Distância mínima do chão: 140 mm (5.51 in)
Raio de viragem mínimo: 2.5 m (8.20 ft)Peso:Massa em vazio:166 kg (367 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: SOHC
Número de cilindros:
Um cilindro
Cilindrada: 125 cm3
Diâmetro  curso:
52.0  58.7 mm (2.05  2.31 in)
Óleo de motor:Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo: 0.90 L (0.95 US qt, 0.79 Imp.qt)Óleo da transmissão final:Tipo:
Óleo de motor do tipo SG SAE 10W-40 ou
superior
Quantidade:
0.10 L (0.11 US qt, 0.09 Imp.qt)
Quanti dad e de líqui do refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiador (incluindo todas as vias): 0.46 L (0.49 US qt, 0.40 Imp.qt)Combustível:Combustível recomendado:Gasolina sem chumbo (E10 aceitável)
Índice de octano (RON): 95
Capacidade do depósito de combustível:
13 L (3.4 US gal, 2.9 Imp.gal)
Volume da reserva de combustível: 2.3 L (0.61 US gal, 0.51 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação: B2T1 00Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70-15 M/C 56S
Fabricante/modelo:
MICHELIN/CITY GRIP 2Pneu traseiro:Tipo:Sem câmara de ar
Dimensão:
140/70-14 M/C 68S
Fabricante/modelo: MICHELIN/CITY GRIP 2
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
UB9YP0P0.book Page 1 Tuesday, January 5, 2021 3:55 PM

Informações para o consumidor
11-2
11
A etiqueta do modelo está afixada no inte-
rior do compartimento de armazenagem
traseiro. (Consulte a página 5-21.) Registe
a informação constante nesta etiqueta no
espaço providenciado para esse efeito
neste manual. Esta informação será neces-
sária para encomendar peças sobresselen-
tes a um concessionário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dad os do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
 Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privaci dad e
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Conector de diagnósticoZAUM1976
1 1
1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UB9YP0P0.book Page 2 Tuesday, January 5, 2021 3:55 PM
