Funções dos controlos e instrumentos
5-1
5
PAU4939P
Indica dores luminosos e luzes de
a d vertência
PAU88680
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU88690
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU88711
In dica dor luminoso d e avaria (MIL)
“”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou
noutro sistema de controlo do veículo. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
diagnóstico a bordo. O circuito elétrico da
luz de advertência pode ser verificado ati-
vando a alimentação do veículo. A luz de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz não se acen-
der logo quando o veículo é ligado ou se
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, re duza a ve-
locid ad e do motor, a fim de evitar d anos
no sistema de escape.NOTAO motor é rigorosamente controlado para o
sistema de diagnóstico de bordo poder de-
tetar qualquer deterioração ou avaria do sistema de controlo de emissões. Devido a
esta especificação, o MIL pode acender-se
ou começar a piscar devido a modificações
do veículo, falta de manutenção ou uso ex-
cessivo e indevido do veículo. Para evitar
esta situação, observe as seguintes pre-
cauções.
 Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.).
 Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Mantenha a correia em V e a correia
de transmissão adequadas (se insta-
lado).
 Mantenha a pressão correta nos
pneus.
1. Indicadores luminosos de mudança de
direção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Luz de advertência do ABS “ ”
4. Indicador luminoso de avaria “ ”
5. Indicador luminoso do sistema de controlo de tração “ ”
6. Indicador luminoso do sistema de paragem e arranque “ ”
7. Indicador luminoso do sistema da chave inteligente “ ”ZAUM1896
1
234
567
UB9YP0P0.book Page 1 Tuesday, January 5, 2021 3:55 PM

Funções dos controlos e instrumentos
5-15
5
PAU12952
Alavanca do travão traseiroA alavanca do travão traseiro situa-se no
lado esquerdo do guiador. Para acionar o
travão traseiro, puxe esta alavanca em di-
reção ao punho do guiador.
PAU65583
Sistema de travão antibloqueio
(ABS)O ABS deste modelo possui um sistema de
controlo eletrónico duplo, o qual atua nos
travões dianteiro e traseiro independente-
mente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido uma
vibração nas alavancas dos travões. Nesta
situação, continue a aplicar os travões e
deixe o ABS desempenhar a sua função;
não “bombeie” os travões para não reduzir
a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo estiver
em funcionamento e a viajar a uma ve-
locidade igual ou superior a 10 km/h
(6 mi/h). Durante este teste, pode ou-
vir-se um ruído tipo “estalido” e se for
aplicada uma das alavancas dos tra-
vões, ainda que ligeiramente, pode
sentir-se uma vibração na alavanca,
mas isto não indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
nas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu con-
cessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
1. Alavanca do travão traseiro
1
ZAUM1903
UB9YP0P0.book Page 15 Tuesday, January 5, 2021 3:55 PM

Funções dos controlos e instrumentos
5-16
5
PAU78612
Sistema de controlo de traçãoO sistema de controlo de tração (TCS) aju-
da a manter a tração durante a aceleração
em superfícies escorregadias, como em pi-
sos não pavimentados ou molhados. Se for
detetado pelos sensores que a roda trasei-
ra está a perder a aderência (patinagem), o
sistema de controlo de tração ativa-se para
regular a potência do motor até a tração ser
restabelecida.
Quando o controlo de tração estiver enga-
tado, o indicador luminoso “ ” fica inter-
mitente. Pode detetar alterações na
resposta do motor ou nos sons do escape.
AVISO
PWA18860
O sistema d e controlo d e tração não
substitui uma con dução a dequa da às
con dições. O sistema de controlo de tra-
ção não consegue imped ir a perda de
tração devi do a excesso de veloci dad e
na entra da de curvas, a aceleração ex-
cessiva em ângulos d e grande inclina-
ção ou durante travagens e não imped e
a per da de ad erência da ro da dianteira.
Tal como com qualquer veículo, tenha
cui dad o em superfícies que possam ser
escorrega dias e evite superfícies muito
escorrega dias.
Configurar o sistema de controlo d e tra-
ção
Quando o veículo ligar, o controlo de tra-
ção é ligado automaticamente.
Para desligar o sistema de controlo de tra-
ção, use o interruptor “INFO” para mudar a
apresentação de informação para a apre-
sentação do sistema de controlo de tração.
Depois prima o interruptor “INFO” durante
três segundos. O visor indica “TCSOFF”, e
o indicador luminoso “TCS” acende-se.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trásZAUM1904
2
1
ZAUM1905ZAUM1905
21
1. Indicador luminoso do sistema de controlo de tração “ ”
2. Visor do sistema de controlo de traçãoZAUM1906
1
2
UB9YP0P0.book Page 16 Tuesday, January 5, 2021 3:55 PM

Funções dos controlos e instrumentos
5-17
5
NOTADesligue o sistema de controlo de tração
para ajudar a libertar a roda traseira se o
veículo ficar preso na lama, areia ou noutra
superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificad os.
(Consulte a página 8-18.) A utilização de
pneus com outras d imensões impedirá
que o sistema de controlo d e tração
controle a rotação do pneu com preci-
são.
Reposição do sistema de controlo de
tração
O sistema de controlo de tração é desati-
vado automaticamente em condições es-
pecíficas, p. ex., quando for detetada uma
falha no sensor ou quando apenas for per-
mitida a rotação de uma roda durante mais
de alguns segundos. Nestes casos, o indi-
cador luminoso “ ” acende e, possivel-
mente, também a luz de advertência “ ”.NOTASe o veículo estiver no descanso central,
não deixe o motor ligado durante um perí-
odo de tempo prolongado. Caso contrário, o sistema de controlo de tração é desativa-
do automaticamente e necessita de se rei-
niciar.
Se o sistema de controlo de tração for de-
sativado automaticamente, tente reiniciá-lo
conforme se segue.
1. Pare o veículo e desligue-o completa- mente.
2. Aguarde uns segundos e, em seguida,
ligue a alimentação do veículo.
3. O indicador luminoso “ ” deve apa- gar-se e o sistema deve ficar ativado.NOTASe o indicador luminoso “ ” permanecer
aceso depois da reposição, o veículo pode
continuar a ser utilizado; contudo, solicite a
um concessionário Yamaha que verifique o
veículo logo que possível.4. Solicite a um concessionário Yamahaque verifique o veículo e desligue a luz
de advertência “ ”.
1. Indicador luminoso do sistema de controlo de tração “ ”
2. Visor do sistema de controlo de traçãoZAUM1907
1
2
1. Indicador luminoso do sistema de controlo de tração “ ”
2. Luz de advertência de problema no motor “”ZAUM1908
UB9YP0P0.book Page 17 Tuesday, January 5, 2021 3:55 PM

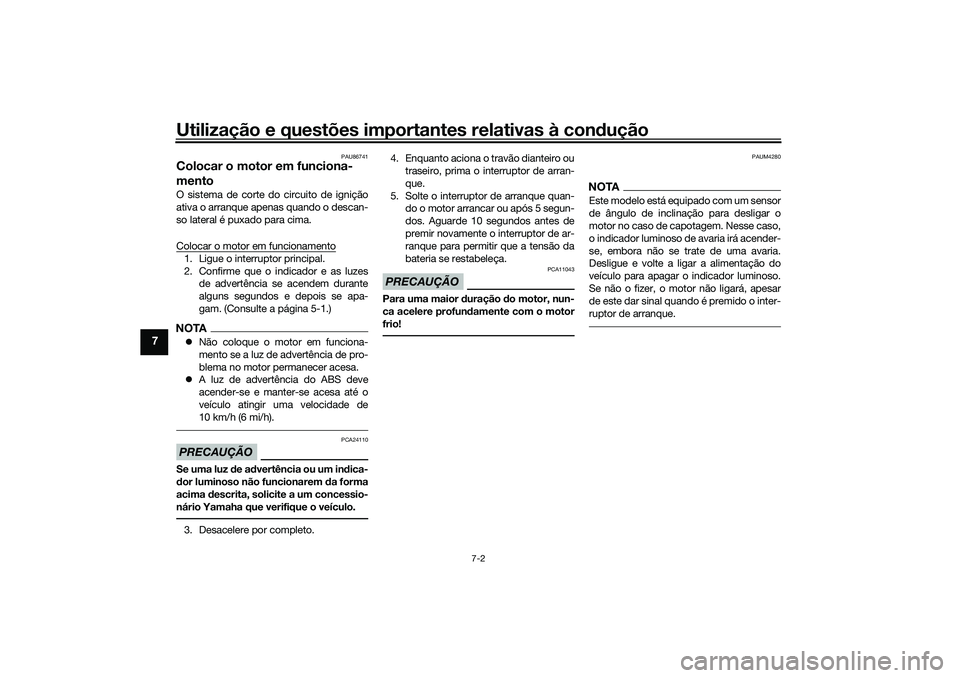

Utilização e questões importantes relativas à condução
7-2
7
PAU86741
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque apenas quando o descan-
so lateral é puxado para cima.
Colocar o motor em funcionamento1. Ligue o interruptor principal.
2. Confirme que o indicador e as luzes
de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 5-1.)NOTANão coloque o motor em funciona-
mento se a luz de advertência de pro-
blema no motor permanecer acesa.
 A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de
10 km/h (6 mi/h).PRECAUÇÃO
PCA24110
Se uma luz de ad vertência ou um in dica-
d or luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Desacelere por completo. 4. Enquanto aciona o travão dianteiro ou
traseiro, prima o interruptor de arran-
que.
5. Solte o interruptor de arranque quan- do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAUM4280
NOTAEste modelo está equipado com um sensor
de ângulo de inclinação para desligar o
motor no caso de capotagem. Nesse caso,
o indicador luminoso de avaria irá acender-
se, embora não se trate de uma avaria.
Desligue e volte a ligar a alimentação do
veículo para apagar o indicador luminoso.
Se não o fizer, o motor não ligará, apesar
de este dar sinal quando é premido o inter-
ruptor de arranque.
UB9YP0P0.book Page 2 Tuesday, January 5, 2021 3:55 PM

Informações para o consumidor
11-2
11
A etiqueta do modelo está afixada no inte-
rior do compartimento de armazenagem
traseiro. (Consulte a página 5-21.) Registe
a informação constante nesta etiqueta no
espaço providenciado para esse efeito
neste manual. Esta informação será neces-
sária para encomendar peças sobresselen-
tes a um concessionário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dad os do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
 Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privaci dad e
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Conector de diagnósticoZAUM1976
1 1
1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UB9YP0P0.book Page 2 Tuesday, January 5, 2021 3:55 PM
