Informazioni di sicurezza
1-4
1
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.

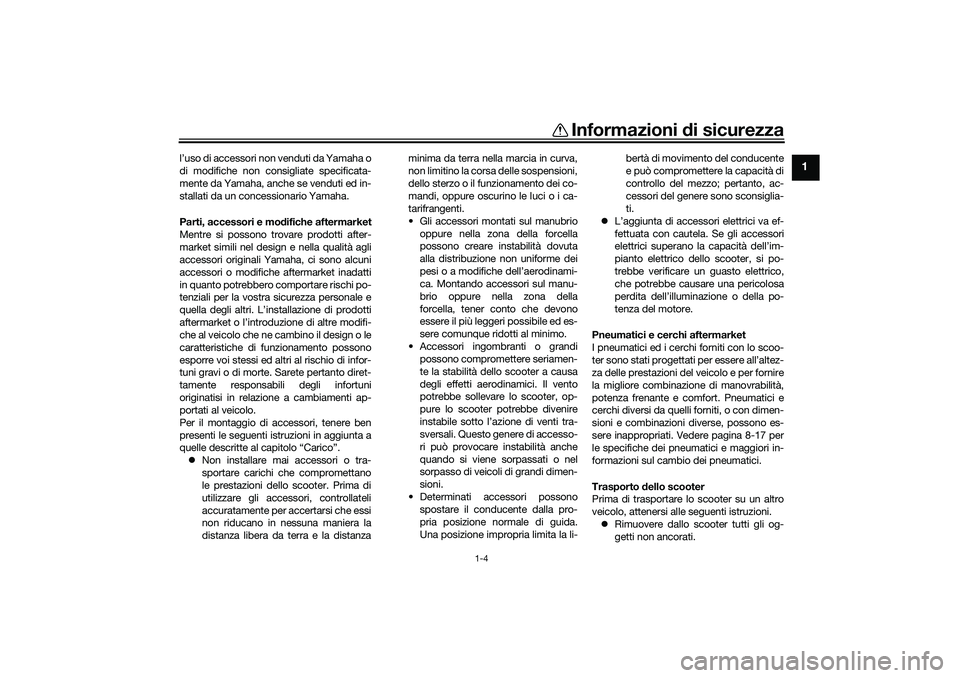

Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”. Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni dello scooter. Prima di
utilizzare gli accessori, controllateli
accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità dello scooter a causa
degli effetti aerodinamici. Il vento
potrebbe sollevare lo scooter, op-
pure lo scooter potrebbe divenire
instabile sotto l’azione di venti tra-
sversali. Questo genere di accesso-
ri può provocare instabilità anche
quando si viene sorpassati o nel
sorpasso di veicoli di grandi dimen-
sioni.
• Determinati accessori possono spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li- bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si po-
trebbe verificare un guasto elettrico,
che potrebbe causare una pericolosa
perdita dell’illuminazione o della po-
tenza del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scoo-
ter sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 8-17 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto dello scooter
Prima di trasportare lo scooter su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dallo scooter tutti gli og-
getti non ancorati.
UB9YH0H0.book Page 4 Tuesday, January 5, 2021 11:41 AM
Page 12 of 116
Informazioni di sicurezza
1-5
1
Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
Fissare lo scooter con apposite funi o
cinghie di ancoraggio in corrispon-
denza di componenti solidi dello sco-
oter stesso, quali ad esempio il telaio
o il triplo morsetto superiore della for-
cella anteriore (e non ad esempio alle
manopole del manubrio, agli indicatori
di direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che lo scooter non sobbalzi ec-
cessivamente durante il trasporto.
HAU57600

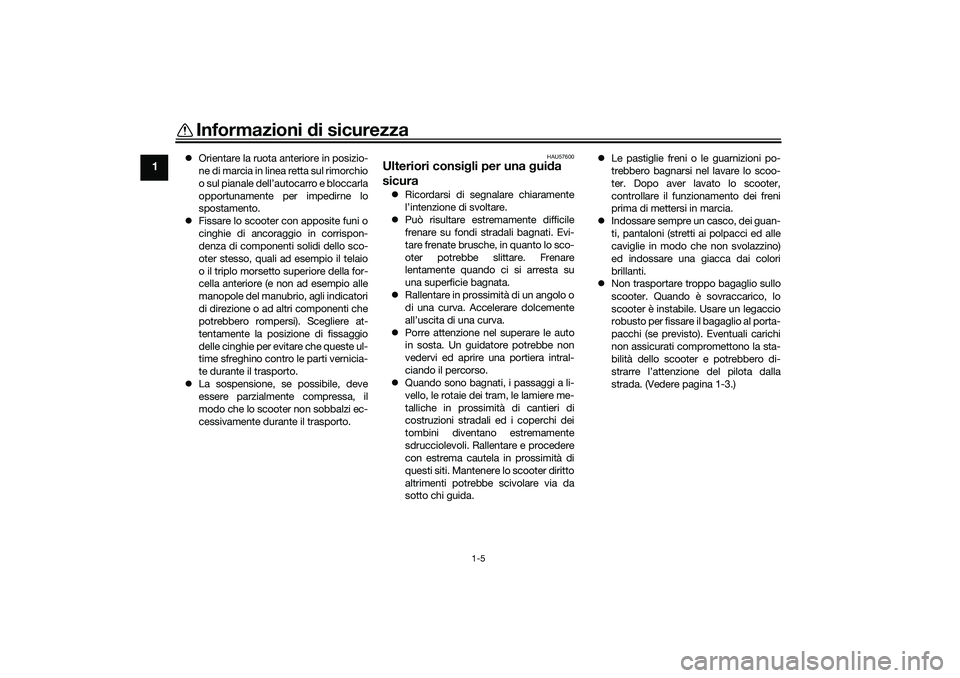

Ulteriori consi gli per una g uida
sicura Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evi-
tare frenate brusche, in quanto lo sco-
oter potrebbe slittare. Frenare
lentamente quando ci si arresta su
una superficie bagnata.
Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.
Le pastiglie freni o le guarnizioni po-
trebbero bagnarsi nel lavare lo scoo-
ter. Dopo aver lavato lo scooter,
controllare il funzionamento dei freni
prima di mettersi in marcia.
Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori
brillanti.
Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
bilità dello scooter e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-3.)
UB9YH0H0.book Page 5 Tuesday, January 5, 2021 11:41 AM
Page 13 of 116
Descrizione
2-1
2
HAU10411
Vista da sinistra
4
1
5
6
9
8
7
10
2
3
1. Vano portaoggetti A (pagina 5-20)
2. Kit attrezzi (pagina 8-2)
3. Maniglia (pagina 7-3)
4. Elemento del filtro dell’aria (pagina 8-14)
5. Ghiera di regolazione precarica molla ammortizzatore (pagina 5-25)
6. Tappo del bocchettone riempimento olio trasmissione finale (pagina
8-12)
7. Bullone di drenaggio olio trasmissione finale (pagina 8-12)
8. Cavalletto centrale (pagina 8-24) 9. Elemento filtro aria carter cinghia trapezoidale (pagina 8-14)
10.Cavalletto laterale (pagina 5-26)
UB9YH0H0.book Page 1 Tuesday, January 5, 2021 11:41 AM
Page 14 of 116
Descrizione
2-2
2
HAU10421

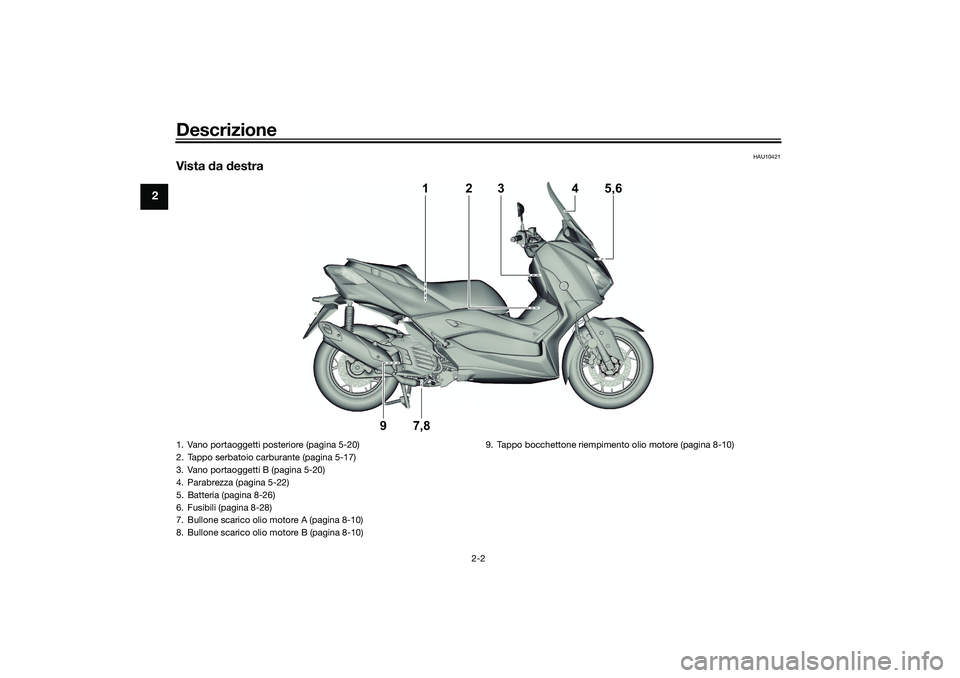

Vista da destra
2
3
4
5,6
1
9
7,8
1. Vano portaoggetti posteriore (pagina 5-20)
2. Tappo serbatoio carburante (pagina 5-17)
3. Vano portaoggetti B (pagina 5-20)
4. Parabrezza (pagina 5-22)
5. Batteria (pagina 8-26)
6. Fusibili (pagina 8-28)
7. Bullone scarico olio motore A (pagina 8-10)
8. Bullone scarico olio motore B (pagina 8-10) 9. Tappo bocchettone riempimento olio motore (pagina 8-10)UB9YH0H0.book Page 2 Tuesday, January 5, 2021 11:41 AM
Page 15 of 116
Descrizione
2-3
2
HAU10431

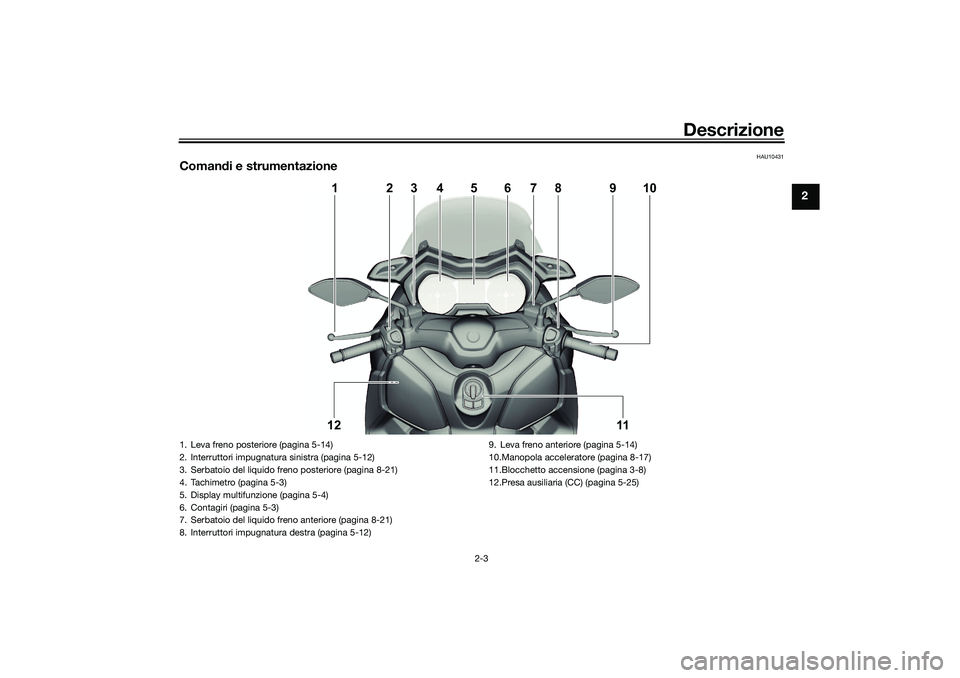

Comandi e strumentazione
10
11
121
2
3
9
8
7
5
6
4
1. Leva freno posteriore (pagina 5-14)
2. Interruttori impugnatura sinistra (pagina 5-12)
3. Serbatoio del liquido freno posteriore (pagina 8-21)
4. Tachimetro (pagina 5-3)
5. Display multifunzione (pagina 5-4)
6. Contagiri (pagina 5-3)
7. Serbatoio del liquido freno anteriore (pagina 8-21)
8. Interruttori impugnatura destra (pagina 5-12) 9. Leva freno anteriore (pagina 5-14)
10.Manopola acceleratore (pagina 8-17)
11.Blocchetto accensione (pagina 3-8)
12.Presa ausiliaria (CC) (pagina 5-25)
UB9YH0H0.book Page 3 Tuesday, January 5, 2021 11:41 AM
Page 16 of 116
Sistema smart key
3-1
3
HAU76444

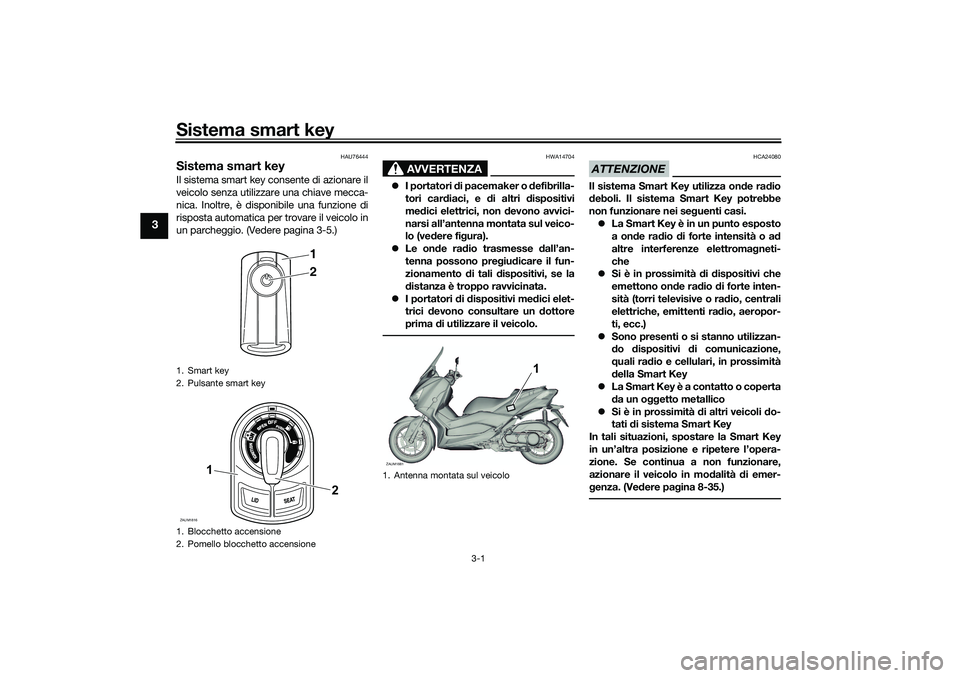

Sistema smart keyIl sistema smart key consente di azionare il
veicolo senza utilizzare una chiave mecca-
nica. Inoltre, è disponibile una funzione di
risposta automatica per trovare il veicolo in
un parcheggio. (Vedere pagina 3-5.)
AVVERTENZA
HWA14704
I portatori di pacemaker o defibrilla-
tori car diaci, e di altri d ispositivi
me dici elettrici, non d evono avvici-
narsi all’antenna montata sul veico-
lo (ve dere fi gura).
Le on de rad io trasmesse dall’an-
tenna possono pre giu dicare il fun-
zionamento di tali dispositivi, se la
d istanza è troppo ravvicinata.
I portatori d i d ispositivi me dici elet-
trici devono consultare un dottore
prima di utilizzare il veicolo.
ATTENZIONE
HCA24080
Il sistema Smart Key utilizza on de ra dio
d eboli. Il sistema Smart Key potrebbe
non funzionare nei se guenti casi.
La Smart Key è in un punto esposto
a on de rad io di forte intensità o a d
altre interferenze elettroma gneti-
che
Si è in prossimità di d ispositivi che
emettono on de rad io di forte inten-
sità (torri televisive o ra dio, centrali
elettriche, emittenti ra dio, aeropor-
ti, ecc.)
Sono presenti o si stanno utilizzan-
do dispositivi di comunicazione,
q uali ra dio e cellulari, in prossimità
d ella Smart Key
La Smart Key è a contatto o coperta
da un o ggetto metallico
Si è in prossimità di altri veicoli do-
tati di sistema Smart Key
In tali situazioni, spostare la Smart Key
in un’altra posizione e ripetere l’opera-
zione. Se continua a non funzionare,
azionare il veicolo in mo dalità di emer-
g enza. (Ved ere pagina 8-35.)
1. Smart key
2. Pulsante smart key
1. Blocchetto accensione
2. Pomello blocchetto accensione
12
ZAUM1816
2
1
1. Antenna montata sul veicoloZAUM1881AUM1881
1
UB9YH0H0.book Page 1 Tuesday, January 5, 2021 11:41 AM
Page 17 of 116
Sistema smart key
3-2
3
NOTAPer preservare la batteria del veicolo, il si-
stema smart key si disattiva all’incirca 9
giorni dopo l’ultimo utilizzo del veicolo (la
funzione di risposta automatica è disattiva-
ta). In questa situazione, premere sempli-
cemente la manopola blocchetto
accensione per riattivare il sistema smart
key.
HAUM3960
Raggio d’azione del sistema
smart keyIl raggio d’azione del sistema smart key è di
circa 80 cm (31.5 in) dall’antenna.
NOTA Dato che il sistema smart key utilizza
onde radio deboli, il raggio d’azioni
potrebbe essere influenzato dall’am-
biente circostante.
Quando la batteria della smart key è
scarica, la smart key potrebbe non
funzionare o il suo raggio d’azione re-
stringersi notevolmente.
Se si disattiva la smart key, il veicolo
non la riconoscerà anche se si trova
all’interno del raggio d’azione. Se il si-
stema smart key non funziona, vedere
pagina 3-5 e verificare che la smart
key sia accesa.
Se si mette la smart key nello scom-
parto portaoggetti anteriori o nel vano
portaoggetti posteriore è possibile
che si blocchi la comunicazione tra
smart key e veicolo. Se il vano porta-
oggetti posteriore è chiuso a chiave
con la smart key al suo interno, il siste-
ma smart key potrebbe essere disatti-
vato. Portare sempre con sé la smart
key.
Quando si lascia il veicolo, accertarsi
di azionare il bloccasterzo e portare la
smart key con sé. Si consiglia di disat-
tivare la smart key.
1. Antenna montata sul veicoloZAUM1882
1
ZAUM1883
1
UB9YH0H0.book Page 2 Tuesday, January 5, 2021 11:41 AM
Page 18 of 116
Sistema smart key
3-3
3
AVVERTENZA
HWA17952
Portare con sé la Smart Key. Non
lasciarla sul veicolo.
Quan do la Smart Key si trova all’in-
terno del suo raggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso della
Smart Key potrebbero avviare il
motore e impossessarsi del veicolo.
HAU78624
Mo do di impie go di smart key e
chiavi meccaniche
AVVERTENZA
HWA17952
Portare con sé la Smart Key. Non
lasciarla sul veicolo.
Quan do la Smart Key si trova all’in-
terno del suo ra ggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso d ella
Smart Key potrebbero avviare il
motore e impossessarsi del veicolo.
Con il veicolo sono in dotazione una smart
key, due chiavi meccaniche e una scheda
con numero d’identificazione.
Se la batteria del veicolo è scarica, è possi-
bile utilizzare la chiave meccanica per apri-
re la sella. Portare con sé una chiave
meccanica oltre alla smart key.
In caso di smarrimento della smart key o di
scaricamento della batteria della smart key,
è possibile utilizzare il numero d’identifica-
zione per azionare il veicolo in modalità di
emergenza. (Vedere pagina 8-35.) Scrivere
il numero d ’id entificazione in caso di
emer genza.
Se si smarrisce la smart key e se non si co-
nosce il numero d’identificazione del siste-
ma smart key, occorre sostituire l’intero
sistema smart key con una spesa conside-
revole. Tenere la sche da con il numero
d ’id entificazione in un luo go sicuro.

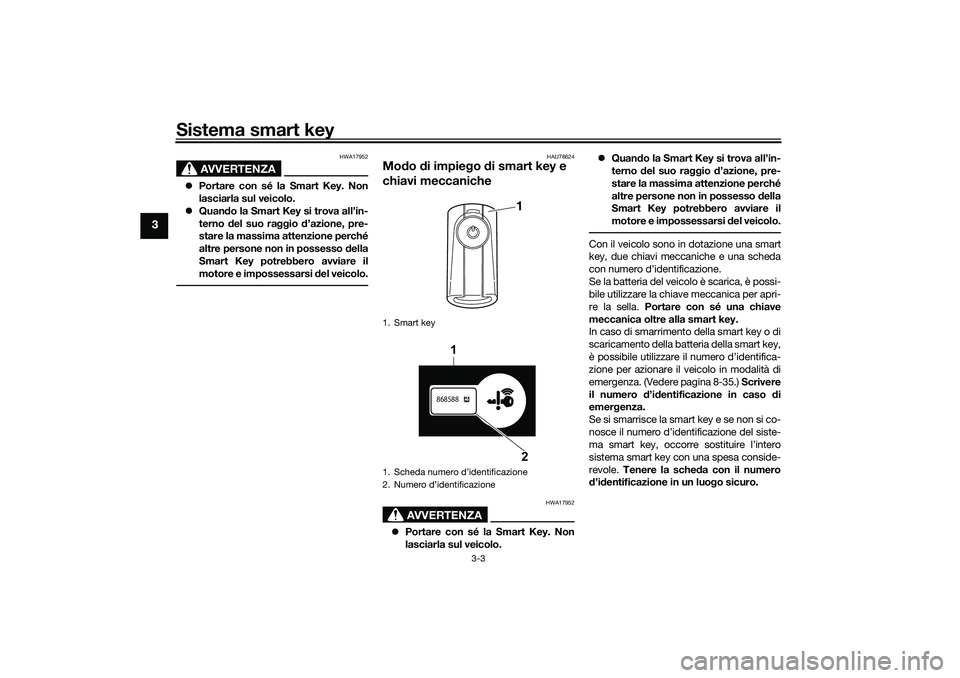

1. Smart key
1. Scheda numero d’identificazione
2. Numero d’identificazione
1
868588
1
2
UB9YH0H0.book Page 3 Tuesday, January 5, 2021 11:41 AM
Page 19 of 116
Sistema smart key
3-4
3
ATTENZIONE
HCA21573

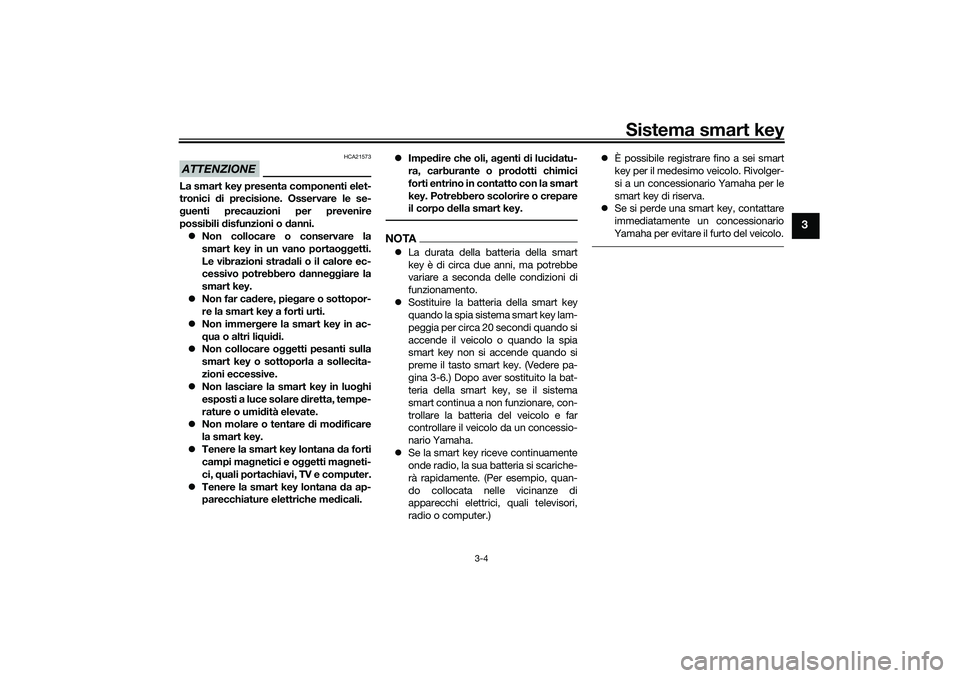

La smart key presenta componenti elet-
tronici di precisione. Osservare le se-
g uenti precauzioni per prevenire
possibili d isfunzioni o danni.
Non collocare o conservare la
smart key in un vano portao ggetti.
Le vibrazioni stra dali o il calore ec-
cessivo potrebbero danne ggiare la
smart key.
Non far ca dere, pie gare o sottopor-
re la smart key a forti urti.
Non immer gere la smart key in ac-
q ua o altri li qui di.
Non collocare o ggetti pesanti sulla
smart key o sottoporla a sollecita-
zioni eccessive.
Non lasciare la smart key in luo ghi
esposti a luce solare diretta, tempe-
rature o umi dità elevate.
Non molare o tentare di mo dificare
la smart key.
Tenere la smart key lontana da forti
campi ma gnetici e o ggetti ma gneti-
ci, quali portachiavi, TV e computer.
Tenere la smart key lontana da ap-
parecchiature elettriche me dicali.
Impe dire che oli, ag enti di luci datu-
ra, carburante o prod otti chimici
forti entrino in contatto con la smart
key. Potrebbero scolorire o crepare
il corpo della smart key.
NOTA La durata della batteria della smart
key è di circa due anni, ma potrebbe
variare a seconda delle condizioni di
funzionamento.
Sostituire la batteria della smart key
quando la spia sistema smart key lam-
peggia per circa 20 secondi quando si
accende il veicolo o quando la spia
smart key non si accende quando si
preme il tasto smart key. (Vedere pa-
gina 3-6.) Dopo aver sostituito la bat-
teria della smart key, se il sistema
smart continua a non funzionare, con-
trollare la batteria del veicolo e far
controllare il veicolo da un concessio-
nario Yamaha.
Se la smart key riceve continuamente
onde radio, la sua batteria si scariche-
rà rapidamente. (Per esempio, quan-
do collocata nelle vicinanze di
apparecchi elettrici, quali televisori,
radio o computer.)
È possibile registrare fino a sei smart
key per il medesimo veicolo. Rivolger-
si a un concessionario Yamaha per le
smart key di riserva.
Se si perde una smart key, contattare
immediatamente un concessionario
Yamaha per evitare il furto del veicolo.
UB9YH0H0.book Page 4 Tuesday, January 5, 2021 11:41 AM
Page 20 of 116
Sistema smart key
3-5
3
HAU76474

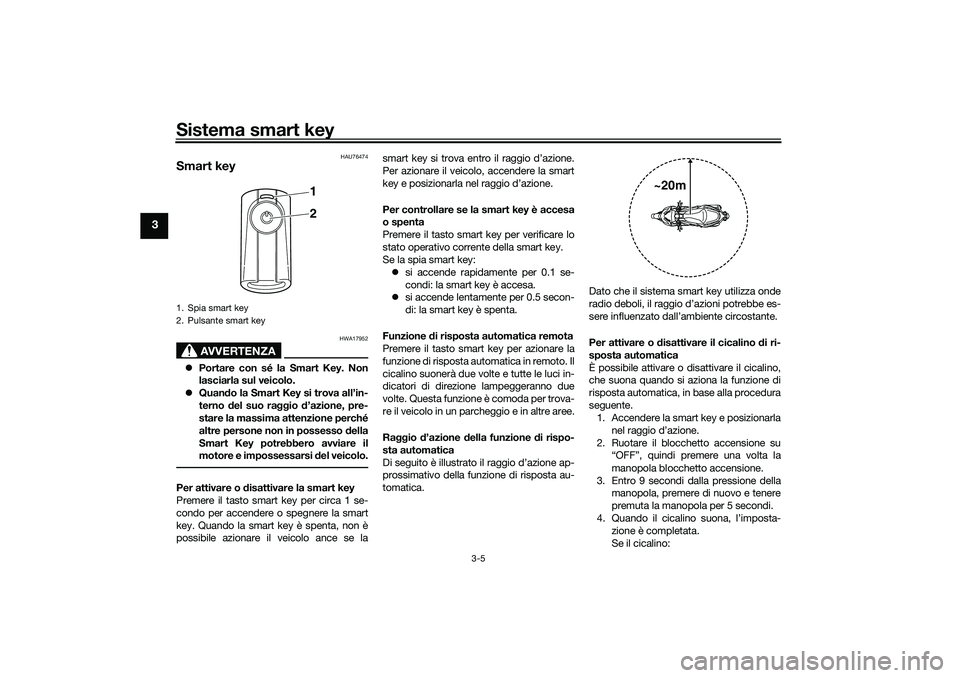

Smart key
AVVERTENZA
HWA17952
Portare con sé la Smart Key. Non
lasciarla sul veicolo.
Quan do la Smart Key si trova all’in-
terno del suo raggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso della
Smart Key potrebbero avviare il
motore e impossessarsi del veicolo.Per attivare o d isattivare la smart key
Premere il tasto smart key per circa 1 se-
condo per accendere o spegnere la smart
key. Quando la smart key è spenta, non è
possibile azionare il veicolo ance se la smart key si trova entro il raggio d’azione.
Per azionare il veicolo, accendere la smart
key e posizionarla nel raggio d’azione.
Per controllare se la smart key è accesa
o spenta
Premere il tasto smart key per verificare lo
stato operativo corrente della smart key.
Se la spia smart key:
si accende rapidamente per 0.1 se-
condi: la smart key è accesa.
si accende lentamente per 0.5 secon-
di: la smart key è spenta.
Funzione di risposta automatica remota
Premere il tasto smart key per azionare la
funzione di risposta automatica in remoto. Il
cicalino suonerà due volte e tutte le luci in-
dicatori di direzione lampeggeranno due
volte. Questa funzione è comoda per trova-
re il veicolo in un parcheggio e in altre aree.
Ra ggio d’azione della funzione di rispo-
sta automatica
Di seguito è illustrato il raggio d’azione ap-
prossimativo della funzione di risposta au-
tomatica. Dato che il sistema smart key utilizza onde
radio deboli, il raggio d’azioni potrebbe es-
sere influenzato dall’ambiente circostante.
Per attivare o
disattivare il cicalino di ri-
sposta automatica
È possibile attivare o disattivare il cicalino,
che suona quando si aziona la funzione di
risposta automatica, in base alla procedura
seguente. 1. Accendere la smart key e posizionarla
nel raggio d’azione.
2. Ruotare il blocchetto accensione su “OFF”, quindi premere una volta la
manopola blocchetto accensione.
3. Entro 9 secondi dalla pressione della manopola, premere di nuovo e tenere
premuta la manopola per 5 secondi.
4. Quando il cicalino suona, l’imposta- zione è completata.
Se il cicalino:1. Spia smart key
2. Pulsante smart key
1
2
~20m
UB9YH0H0.book Page 5 Tuesday, January 5, 2021 11:41 AM
