FAU12171

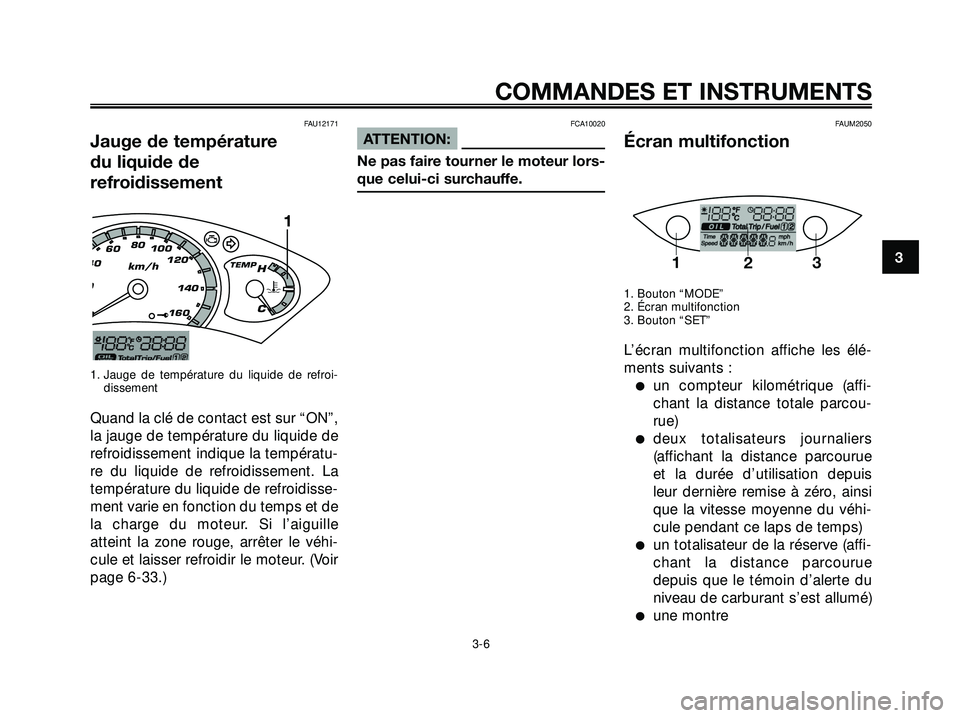

Jauge de température
du liquide de
refroidissement
1. Jauge de température du liquide de refroi-
dissement
Quand la clé de contact est sur “ON”,
la jauge de température du liquide de
refroidissement indique la températu-
re du liquide de refroidissement. La
température du liquide de refroidisse-
ment varie en fonction du temps et de
la charge du moteur. Si l’aiguille
atteint la zone rouge, arrêter le véhi-
cule et laisser refroidir le moteur. (Voir
page 6-33.)
FCA10020
ATTENTION:
Ne pas faire tourner le moteur lors-
que celui-ci surchauffe.
FAUM2050
Écran multifonction
1. Bouton “MODE”
2. Écran multifonction
3. Bouton “SET”
L’écran multifonction affiche les élé-
ments suivants :
un compteur kilométrique (affi-
chant la distance totale parcou-
rue)
deux totalisateurs journaliers
(affichant la distance parcourue
et la durée d’utilisation depuis
leur dernière remise à zéro, ainsi
que la vitesse moyenne du véhi-
cule pendant ce laps de temps)
un totalisateur de la réserve (affi-
chant la distance parcourue
depuis que le témoin d’alerte du
niveau de carburant s’est allumé)
une montre
0406080
100
120
140
160
km/h
0
H
CTEMP
y
d
1
COMMANDES ET INSTRUMENTS
3-6
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 9

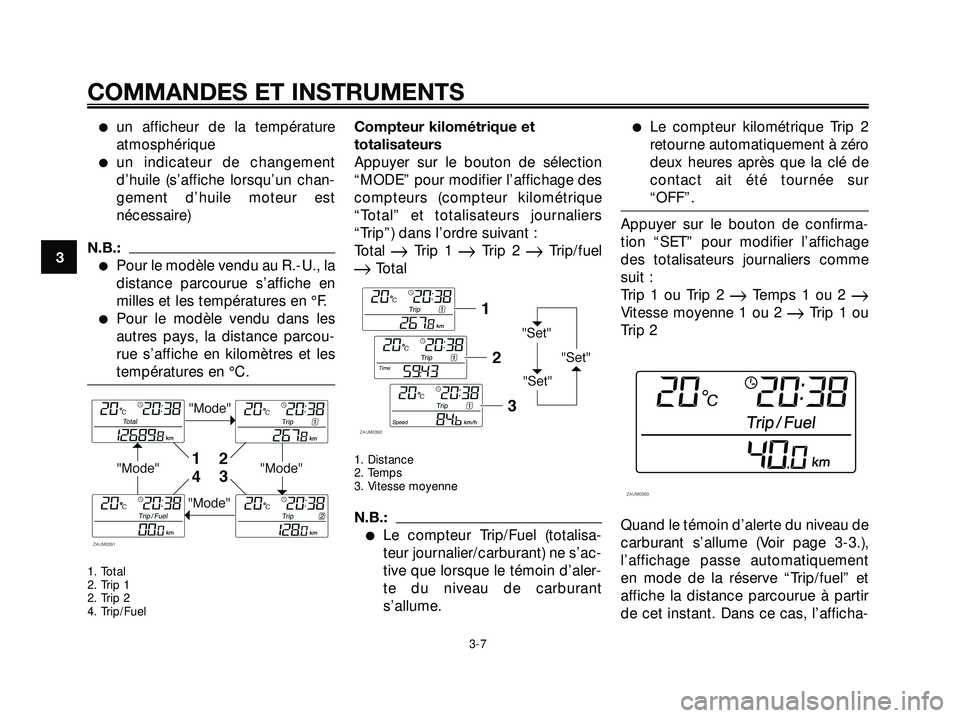

un afficheur de la température
atmosphérique
un indicateur de changement
d’huile (s’affiche lorsqu’un chan-
gement d’huile moteur est
nécessaire)
N.B.:
Pour le modèle vendu au R.-U., la
distance parcourue s’affiche en
milles et les températures en °F.
Pour le modèle vendu dans les
autres pays, la distance parcou-
rue s’affiche en kilomètres et les
températures en °C.
1. Total
2. Trip 1
2. Trip 2
4. Trip/Fuel
Compteur kilométrique et
totalisateurs
Appuyer sur le bouton de sélection
“MODE” pour modifier l’affichage des
compteurs (compteur kilométrique
“Total” et totalisateurs journaliers
“Trip”) dans l’ordre suivant :
Total
Trip 1 Trip 2 Trip/fuel
Total
1. Distance
2. Temps
3. Vitesse moyenne
N.B.:
Le compteur Trip/Fuel (totalisa-
teur journalier/carburant) ne s’ac-
tive que lorsque le témoin d’aler-
te du niveau de carburant
s’allume.
Le compteur kilométrique Trip 2
retourne automatiquement à zéro
deux heures après que la clé de
contact ait été tournée sur
“OFF”.
Appuyer sur le bouton de confirma-
tion “SET” pour modifier l’affichage
des totalisateurs journaliers comme
suit :
Trip 1 ou Trip 2
Temps 1 ou 2 Vitesse moyenne 1 ou 2 Trip 1 ou
Trip 2
Quand le témoin d’alerte du niveau de
carburant s’allume (Voir page 3-3.),
l’affichage passe automatiquement
en mode de la réserve “Trip/fuel” et
affiche la distance parcourue à partir
de cet instant. Dans ce cas, l’afficha-
COMMANDES ET INSTRUMENTS
3-7
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 10

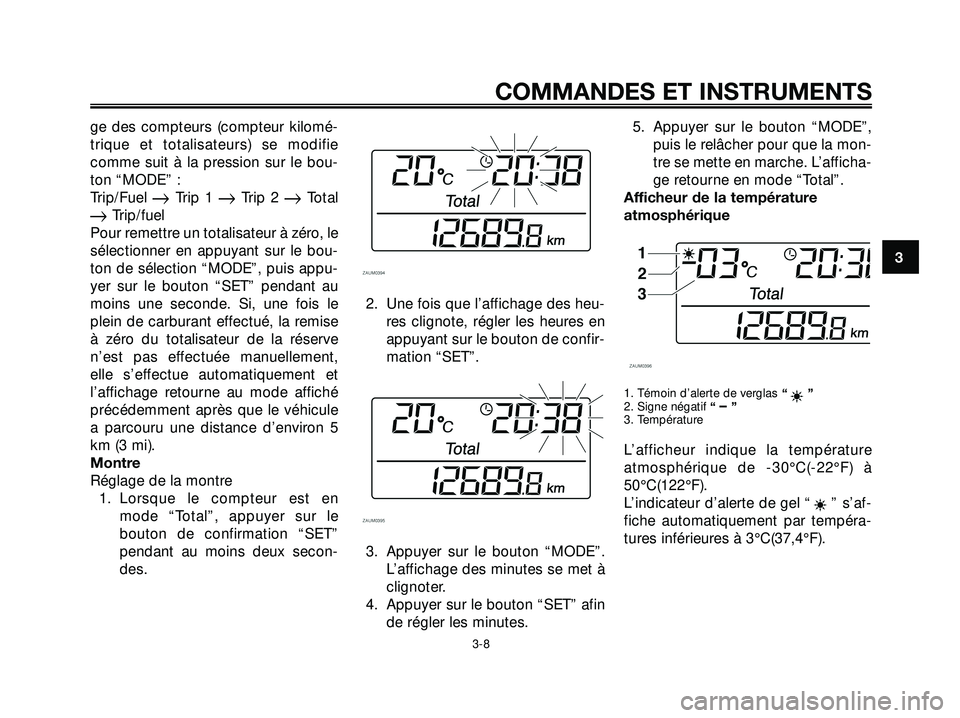

ge des compteurs (compteur kilomé-
trique et totalisateurs) se modifie
comme suit à la pression sur le bou-
ton “MODE” :
Trip/Fuel
Trip 1 Trip 2 Total
Trip/fuel
Pour remettre un totalisateur à zéro, le
sélectionner en appuyant sur le bou-
ton de sélection “MODE”, puis appu-
yer sur le bouton “SET” pendant au
moins une seconde. Si, une fois le
plein de carburant effectué, la remise
à zéro du totalisateur de la réserve
n’est pas effectuée manuellement,
elle s’effectue automatiquement et
l’affichage retourne au mode affiché
précédemment après que le véhicule
a parcouru une distance d’environ 5
km (3 mi).
Montre
Réglage de la montre
1. Lorsque le compteur est en
mode “Total”, appuyer sur le
bouton de confirmation “SET”
pendant au moins deux secon-
des.2. Une fois que l’affichage des heu-
res clignote, régler les heures en
appuyant sur le bouton de confir-
mation “SET”.
3. Appuyer sur le bouton “MODE”.
L’affichage des minutes se met à
clignoter.
4. Appuyer sur le bouton “SET” afin
de régler les minutes.5. Appuyer sur le bouton “MODE”,
puis le relâcher pour que la mon-
tre se mette en marche. L’afficha-
ge retourne en mode “Total”.
Afficheur de la température
atmosphérique
1. Témoin d’alerte de verglas“”
2. Signe négatif “ – ”
3. Température
L’afficheur indique la température
atmosphérique de -30°C(-22°F) à
50°C(122°F).
L’indicateur d’alerte de gel “ ” s’af-
fiche automatiquement par tempéra-
tures inférieures à 3°C(37,4°F).
COMMANDES ET INSTRUMENTS
3-8
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 11

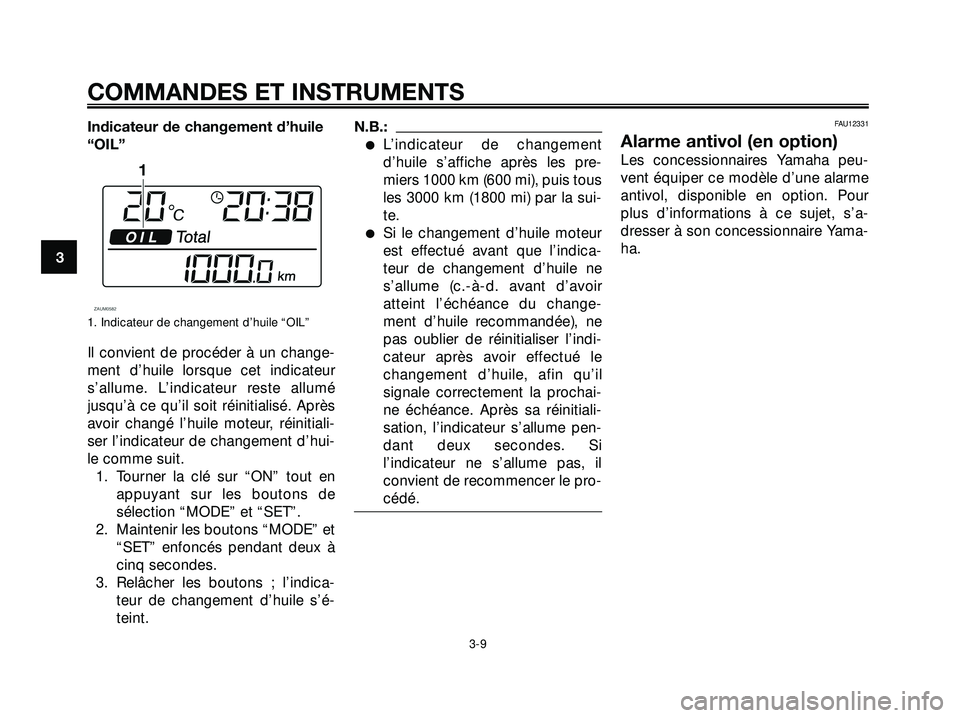

Indicateur de changement d’huile
“OIL”
1. Indicateur de changement d’huile “OIL”
Il convient de procéder à un change-
ment d’huile lorsque cet indicateur
s’allume. L’indicateur reste allumé
jusqu’à ce qu’il soit réinitialisé. Après
avoir changé l’huile moteur, réinitiali-
ser l’indicateur de changement d’hui-
le comme suit.
1. Tourner la clé sur “ON” tout en
appuyant sur les boutons de
sélection “MODE” et “SET”.
2. Maintenir les boutons “MODE” et
“SET” enfoncés pendant deux à
cinq secondes.
3. Relâcher les boutons ; l’indica-
teur de changement d’huile s’é-
teint.
N.B.:
L’indicateur de changement
d’huile s’affiche après les pre-
miers 1000 km (600 mi), puis tous
les 3000 km (1800 mi) par la sui-
te.
Si le changement d’huile moteur
est effectué avant que l’indica-
teur de changement d’huile ne
s’allume (c.-à-d. avant d’avoir
atteint l’échéance du change-
ment d’huile recommandée), ne
pas oublier de réinitialiser l’indi-
cateur après avoir effectué le
changement d’huile, afin qu’il
signale correctement la prochai-
ne échéance. Après sa réinitiali-
sation, l’indicateur s’allume pen-
dant deux secondes. Si
l’indicateur ne s’allume pas, il
convient de recommencer le pro-
cédé.
FAU12331
Alarme antivol (en option)
Les concessionnaires Yamaha peu-
vent équiper ce modèle d’une alarme
antivol, disponible en option. Pour
plus d’informations à ce sujet, s’a-
dresser à son concessionnaire Yama-
ha.
COMMANDES ET INSTRUMENTS
3-9
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 12

FAU12347

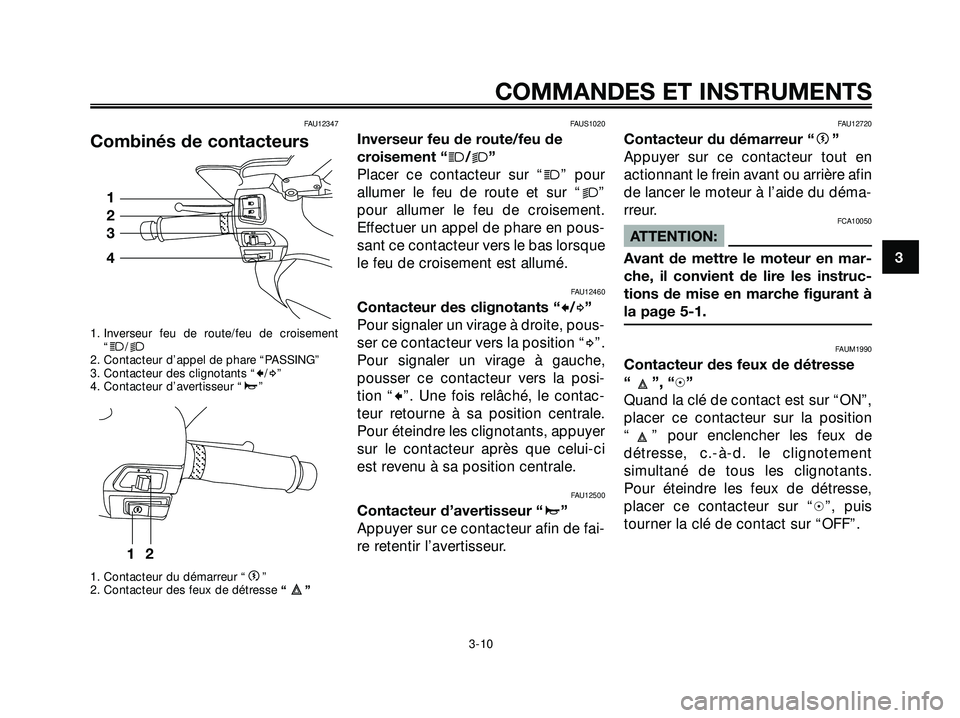

Combinés de contacteurs
1. Inverseur feu de route/feu de croisement
“j/k2. Contacteur d’appel de phare “PASSING”
3. Contacteur des clignotants “c/d”
4. Contacteur d’avertisseur “a”
1. Contacteur du démarreur “
g”
2. Contacteur des feux de détresse “”
FAUS1020
Inverseur feu de route/feu de
croisement “
j/k”
Placer ce contacteur sur “
j” pour
allumer le feu de route et sur “
k”
pour allumer le feu de croisement.
Effectuer un appel de phare en pous-
sant ce contacteur vers le bas lorsque
le feu de croisement est allumé.
FAU12460
Contacteur des clignotants “c/d”
Pour signaler un virage à droite, pous-
ser ce contacteur vers la position “
d”.
Pour signaler un virage à gauche,
pousser ce contacteur vers la posi-
tion “
c”. Une fois relâché, le contac-
teur retourne à sa position centrale.
Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “a”
Appuyer sur ce contacteur afin de fai-
re retentir l’avertisseur.
FAU12720
Contacteur du démarreur “g”
Appuyer sur ce contacteur tout en
actionnant le frein avant ou arrière afin
de lancer le moteur à l’aide du déma-
rreur.
FCA10050
ATTENTION:
Avant de mettre le moteur en mar-
che, il convient de lire les instruc-
tions de mise en marche figurant à
la page 5-1.
FAUM1990
Contacteur des feux de détresse
“ ”, “h”
Quand la clé de contact est sur “ON”,
placer ce contacteur sur la position
“ ” pour enclencher les feux de
détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Pour éteindre les feux de détresse,
placer ce contacteur sur “h”, puis
tourner la clé de contact sur “OFF”.
12
1
2
3
4
COMMANDES ET INSTRUMENTS
3-10
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 13

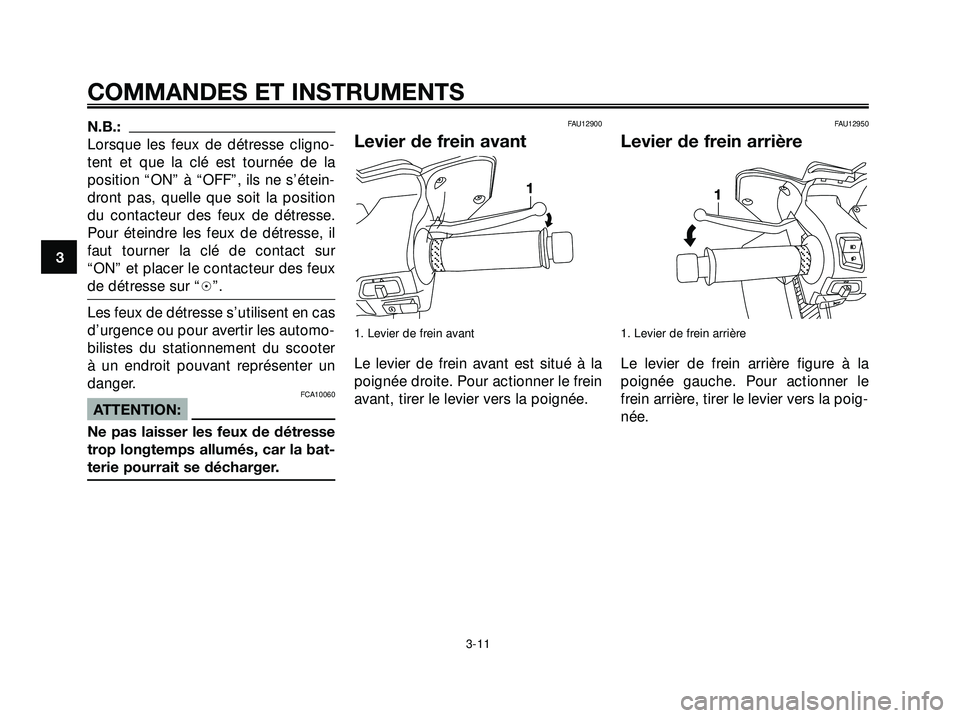

N.B.:
Lorsque les feux de détresse cligno-
tent et que la clé est tournée de la
position “ON” à “OFF”, ils ne s’étein-
dront pas, quelle que soit la position
du contacteur des feux de détresse.
Pour éteindre les feux de détresse, il
faut tourner la clé de contact sur
“ON” et placer le contacteur des feux
de détresse sur “h”.
Les feux de détresse s’utilisent en cas
d’urgence ou pour avertir les automo-
bilistes du stationnement du scooter
à un endroit pouvant représenter un
danger.
FCA10060
ATTENTION:
Ne pas laisser les feux de détresse
trop longtemps allumés, car la bat-
terie pourrait se décharger.
FAU12900
Levier de frein avant
1. Levier de frein avant
Le levier de frein avant est situé à la
poignée droite. Pour actionner le frein
avant, tirer le levier vers la poignée.
FAU12950
Levier de frein arrière
1. Levier de frein arrière
Le levier de frein arrière figure à la
poignée gauche. Pour actionner le
frein arrière, tirer le levier vers la poig-
née.
11
COMMANDES ET INSTRUMENTS
3-11
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 14

FAUT1382

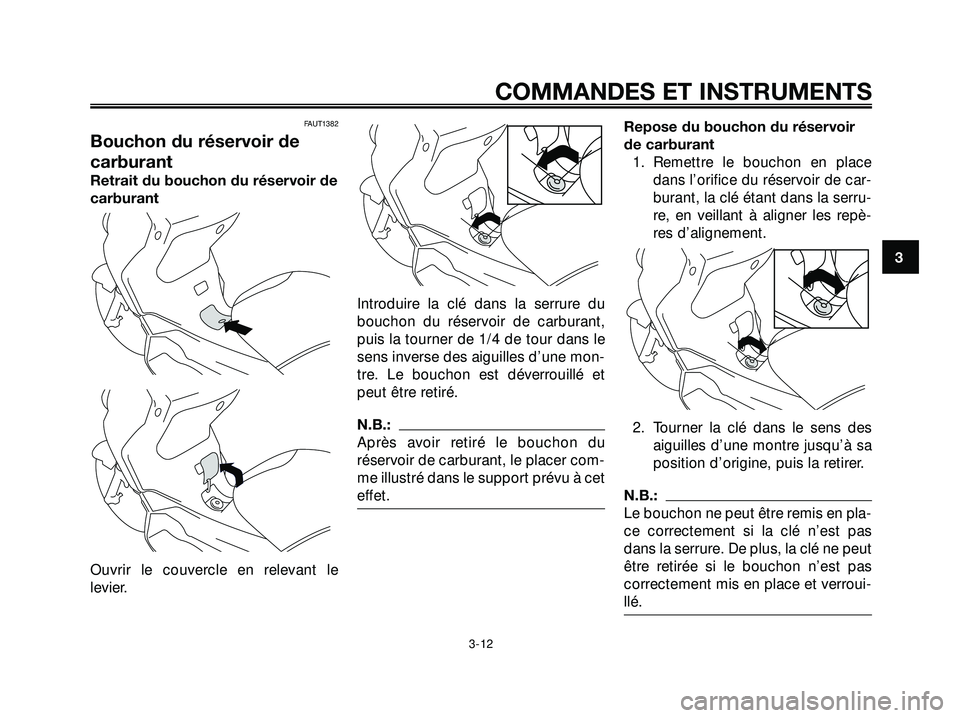

Bouchon du réservoir de
carburant
Retrait du bouchon du réservoir de
carburant
Ouvrir le couvercle en relevant le
levier. Introduire la clé dans la serrure du
bouchon du réservoir de carburant,
puis la tourner de 1/4 de tour dans le
sens inverse des aiguilles d’une mon-
tre. Le bouchon est déverrouillé et
peut être retiré.
N.B.:
Après avoir retiré le bouchon du
réservoir de carburant, le placer com-
me illustré dans le support prévu à cet
effet.
Repose du bouchon du réservoir
de carburant
1. Remettre le bouchon en place
dans l’orifice du réservoir de car-
burant, la clé étant dans la serru-
re, en veillant à aligner les repè-
res d’alignement.
2. Tourner la clé dans le sens des
aiguilles d’une montre jusqu’à sa
position d’origine, puis la retirer.
N.B.:
Le bouchon ne peut être remis en pla-
ce correctement si la clé n’est pas
dans la serrure. De plus, la clé ne peut
être retirée si le bouchon n’est pas
correctement mis en place et verroui-
llé.
COMMANDES ET INSTRUMENTS
3-12
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 15

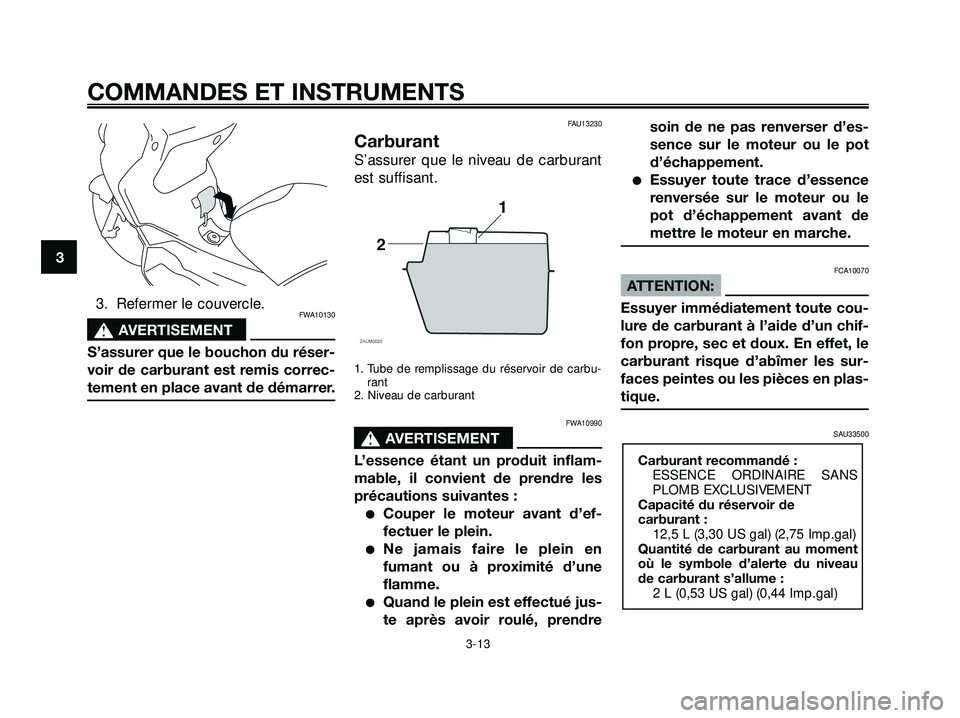

3. Refermer le couvercle.FWA10130
s s
AVERTISEMENT
S’assurer que le bouchon du réser-
voir de carburant est remis correc-
tement en place avant de démarrer.
FAU13230
Carburant
S’assurer que le niveau de carburant
est suffisant.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
FWA10990
s s
AVERTISEMENT
L’essence étant un produit inflam-
mable, il convient de prendre les
précautions suivantes :
Couper le moteur avant d’ef-
fectuer le plein.
Ne jamais faire le plein en
fumant ou à proximité d’une
flamme.
Quand le plein est effectué jus-
te après avoir roulé, prendresoin de ne pas renverser d’es-
sence sur le moteur ou le pot
d’échappement.
Essuyer toute trace d’essence
renversée sur le moteur ou le
pot d’échappement avant de
mettre le moteur en marche.
FCA10070
ATTENTION:
Essuyer immédiatement toute cou-
lure de carburant à l’aide d’un chif-
fon propre, sec et doux. En effet, le
carburant risque d’abîmer les sur-
faces peintes ou les pièces en plas-
tique.
SAU33500
Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de
carburant :
12,5 L (3,30 US gal) (2,75 Imp.gal)
Quantité de carburant au moment
où le symbole d’alerte du niveau
de carburant s’allume :
2 L (0,53 US gal) (0,44 Imp.gal)
COMMANDES ET INSTRUMENTS
3-13
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 16

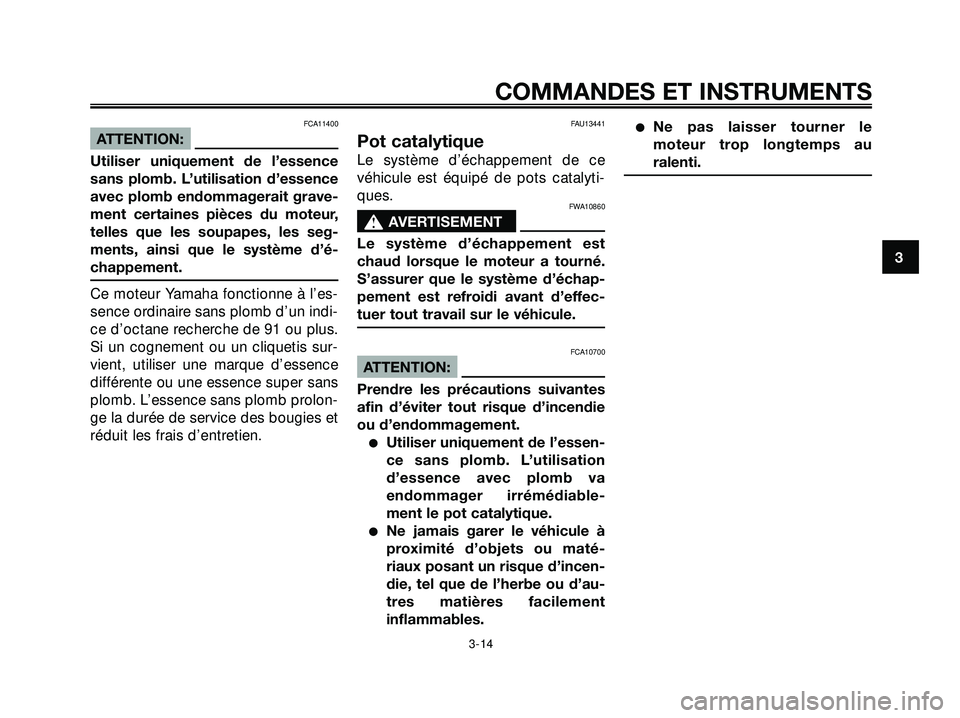

FCA11400
ATTENTION:
Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb endommagerait grave-
ment certaines pièces du moteur,
telles que les soupapes, les seg-
ments, ainsi que le système d’é-
chappement.
Ce moteur Yamaha fonctionne à l’es-
sence ordinaire sans plomb d’un indi-
ce d’octane recherche de 91 ou plus.
Si un cognement ou un cliquetis sur-
vient, utiliser une marque d’essence
différente ou une essence super sans
plomb. L’essence sans plomb prolon-
ge la durée de service des bougies et
réduit les frais d’entretien.
FAU13441
Pot catalytique
Le système d’échappement de ce
véhicule est équipé de pots catalyti-
ques.
FWA10860
s s
AVERTISEMENT
Le système d’échappement est
chaud lorsque le moteur a tourné.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
FCA10700
ATTENTION:
Prendre les précautions suivantes
afin d’éviter tout risque d’incendie
ou d’endommagement.
Utiliser uniquement de l’essen-
ce sans plomb. L’utilisation
d’essence avec plomb va
endommager irrémédiable-
ment le pot catalytique.
Ne jamais garer le véhicule à
proximité d’objets ou maté-
riaux posant un risque d’incen-
die, tel que de l’herbe ou d’au-
tres matières facilement
inflammables.
Ne pas laisser tourner le
moteur trop longtemps au
ralenti.
COMMANDES ET INSTRUMENTS
3-14
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 17

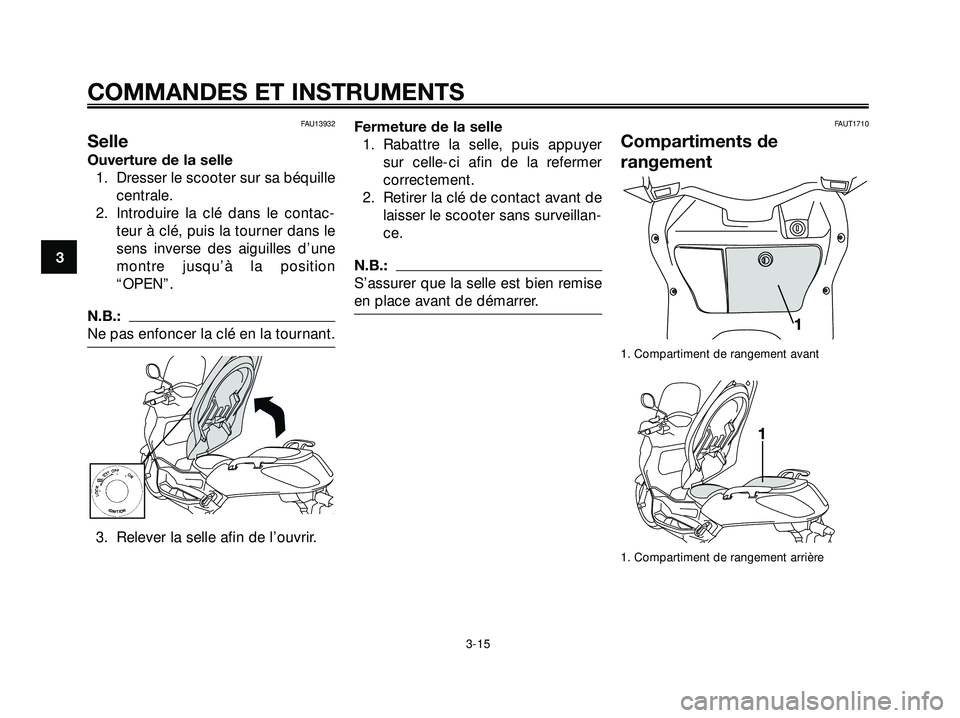

FAU13932
Selle
Ouverture de la selle
1. Dresser le scooter sur sa béquille
centrale.
2. Introduire la clé dans le contac-
teur à clé, puis la tourner dans le
sens inverse des aiguilles d’une
montre jusqu’à la position
“OPEN”.
N.B.:
Ne pas enfoncer la clé en la tournant.
3. Relever la selle afin de l’ouvrir.Fermeture de la selle
1. Rabattre la selle, puis appuyer
sur celle-ci afin de la refermer
correctement.
2. Retirer la clé de contact avant de
laisser le scooter sans surveillan-
ce.
N.B.:
S’assurer que la selle est bien remise
en place avant de démarrer.
FAUT1710
Compartiments de
rangement
1. Compartiment de rangement avant
1. Compartiment de rangement arrière
1
1
COMMANDES ET INSTRUMENTS
3-15
3
1C0-F8199-F3.qxd 3/11/06 12:34 Página 18
