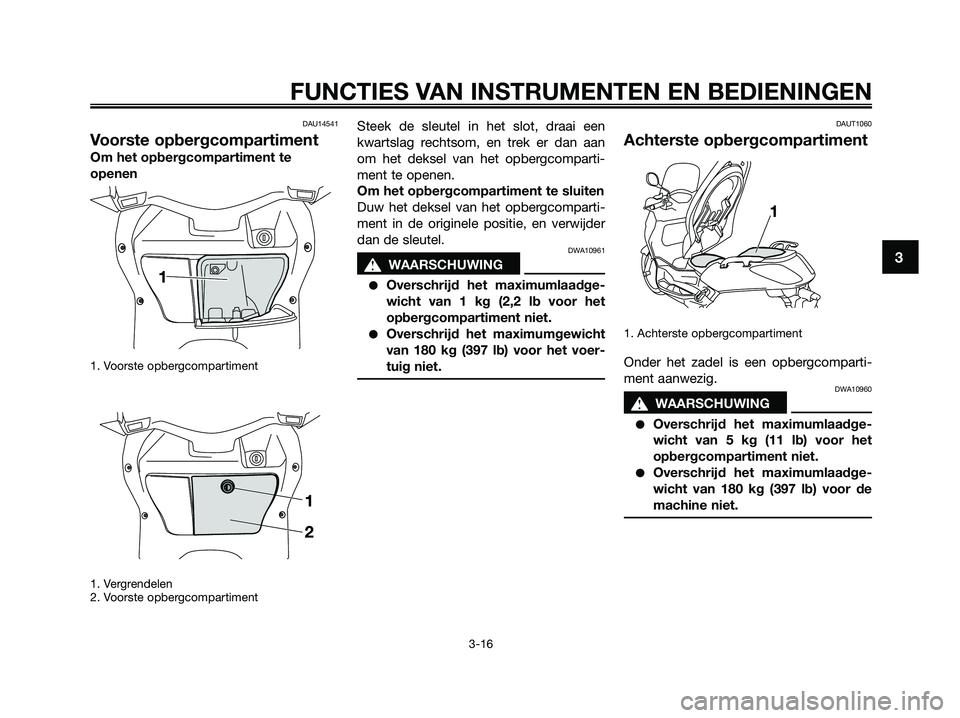

Voorste opbergcompartiment
Om het opbergcompartiment te
openen
1. Voorste opbergcompartiment
1. Vergrendelen
2. Voorste opbergcompartiment
Steek de sleutel in het slot, draai een
kwartslag rechtsom, en trek er dan aan
om het deksel van het opbergcomparti-
ment te openen.
Om het opbergcompartiment te sluiten
Duw het deksel van het opbergcomparti-
ment in de originele positie, en verwijder
dan de sleutel.
DWA10961
s s
WAARSCHUWING
●Overschrijd het maximumlaadge-
wicht van 1 kg (2,2 lb voor het
opbergcompartiment niet.
●Overschrijd het maximumgewicht
van 180 kg (397 lb) voor het voer-
tuig niet.
DAUT1060
Achterste opbergcompartiment
1. Achterste opbergcompartiment
Onder het zadel is een opbergcomparti-
ment aanwezig.
DWA10960
s s
WAARSCHUWING
●Overschrijd het maximumlaadge-
wicht van 5 kg (11 lb) voor het
opbergcompartiment niet.
●Overschrijd het maximumlaadge-
wicht van 180 kg (397 lb) voor de
machine niet.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
1C0-F819D-D5.QXD 3/10/08 06:55 Página 31

DCA10080
LET OP
Let op het volgende bij het gebruik van
het opbergcompartiment.
●Het opbergcompartiment wordt
snel warmer als het is blootgesteld
aan direct zonlicht, bewaar hierin
dus geen goederen die slecht
tegen warmte kunnen.
●Wikkel natte voorwerpen in een
plastic zak, om zo vochtig worden
van het opbergcompartiment te
voorkomen.
●Het opbergcompartiment kan nat
worden als de scooter wordt
gewassen, omwikkel te bewaren
voorwerpen dus in een plastic zak.
●Bewaar geen waardevolle of bre-
ekbare voorwerpen in het opberg-
compartiment.
Om twee helmen in het opbergcomparti-
ment op te bergen, plaatst u ze zoals
getoond.
OPMERKING
●Sommige helmen kunnen vanwege
hun grootte of vorm niet worden
weggeborgen in het opbergcompar-
timent.
●Laat uw scooter niet onbeheerd ach-
ter met het zadel open.
DAU14881

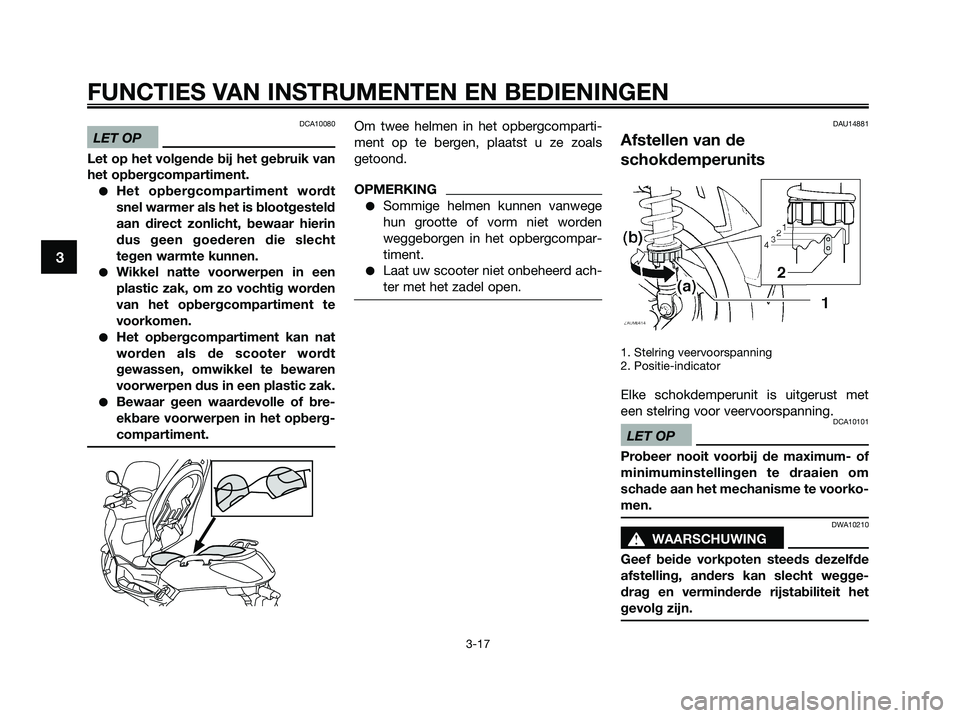

Afstellen van de
schokdemperunits
1. Stelring veervoorspanning
2. Positie-indicator
Elke schokdemperunit is uitgerust met
een stelring voor veervoorspanning.
DCA10101
LET OP
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.
DWA10210
s s
WAARSCHUWING
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht wegge-
drag en verminderde rijstabiliteit het
gevolg zijn.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
1C0-F819D-D5.QXD 3/10/08 06:55 Página 32

Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verho-
gen en zo de vering stugger te maken de
stelring op beide schokdemperunits in de
richting (a). Draai om de veervoorspan-
ning te verlagen en zo de vering zachter te
maken de stelring op beide schokdempe-
runits in de richting (b).
Zet de gewenste inkeping in de stelring
tegenover de positie-indicator op de
schokdemper.DAU15301

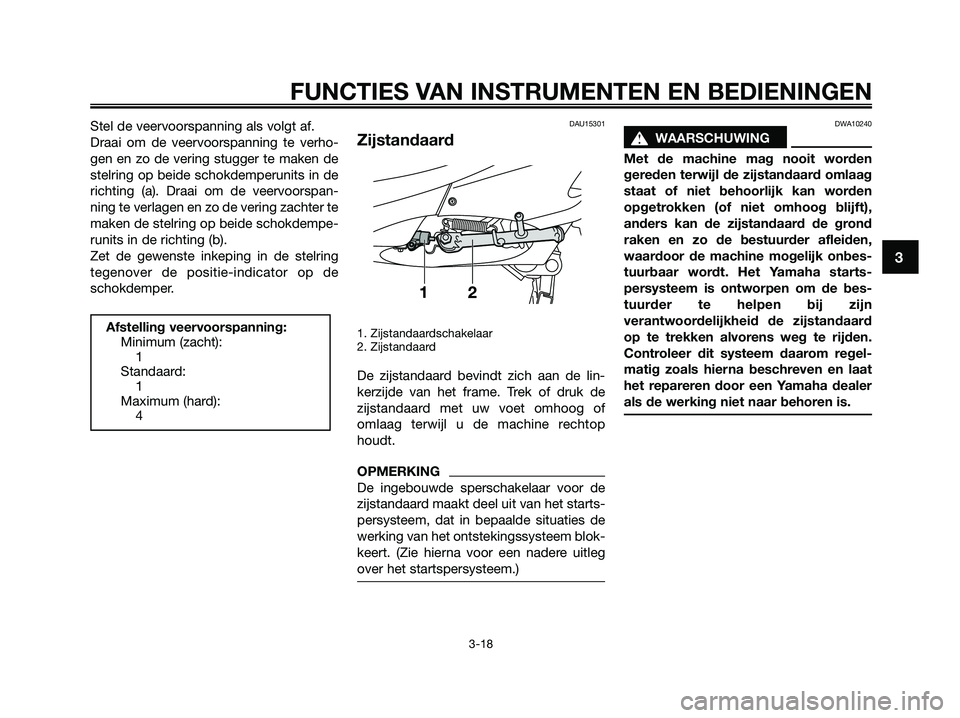

Zijstandaard
1. Zijstandaardschakelaar
2. Zijstandaard
De zijstandaard bevindt zich aan de lin-
kerzijde van het frame. Trek of druk de
zijstandaard met uw voet omhoog of
omlaag terwijl u de machine rechtop
houdt.
OPMERKING
De ingebouwde sperschakelaar voor de
zijstandaard maakt deel uit van het starts-
persysteem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.)
DWA10240
s s
WAARSCHUWING
Met de machine mag nooit worden
gereden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden
opgetrokken (of niet omhoog blijft),
anders kan de zijstandaard de grond
raken en zo de bestuurder afleiden,
waardoor de machine mogelijk onbes-
tuurbaar wordt. Het Yamaha starts-
persysteem is ontworpen om de bes-
tuurder te helpen bij zijn
verantwoordelijkheid de zijstandaard
op te trekken alvorens weg te rijden.
Controleer dit systeem daarom regel-
matig zoals hierna beschreven en laat
het repareren door een Yamaha dealer
als de werking niet naar behoren is.
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
1
Maximum (hard):
4
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
1C0-F819D-D5.QXD 3/10/08 06:55 Página 33

DAU45051

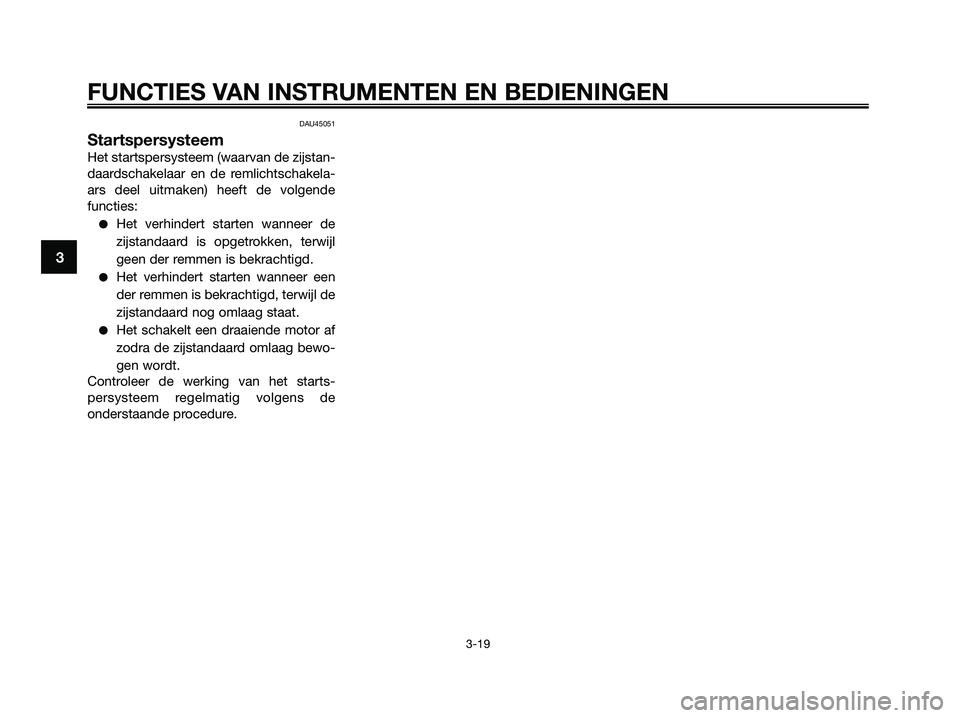

Startspersysteem
Het startspersysteem (waarvan de zijstan-
daardschakelaar en de remlichtschakela-
ars deel uitmaken) heeft de volgende
functies:
●Het verhindert starten wanneer de
zijstandaard is opgetrokken, terwijl
geen der remmen is bekrachtigd.
●Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.
●Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het starts-
persysteem regelmatig volgens de
onderstaande procedure.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
1C0-F819D-D5.QXD 3/10/08 06:55 Página 34

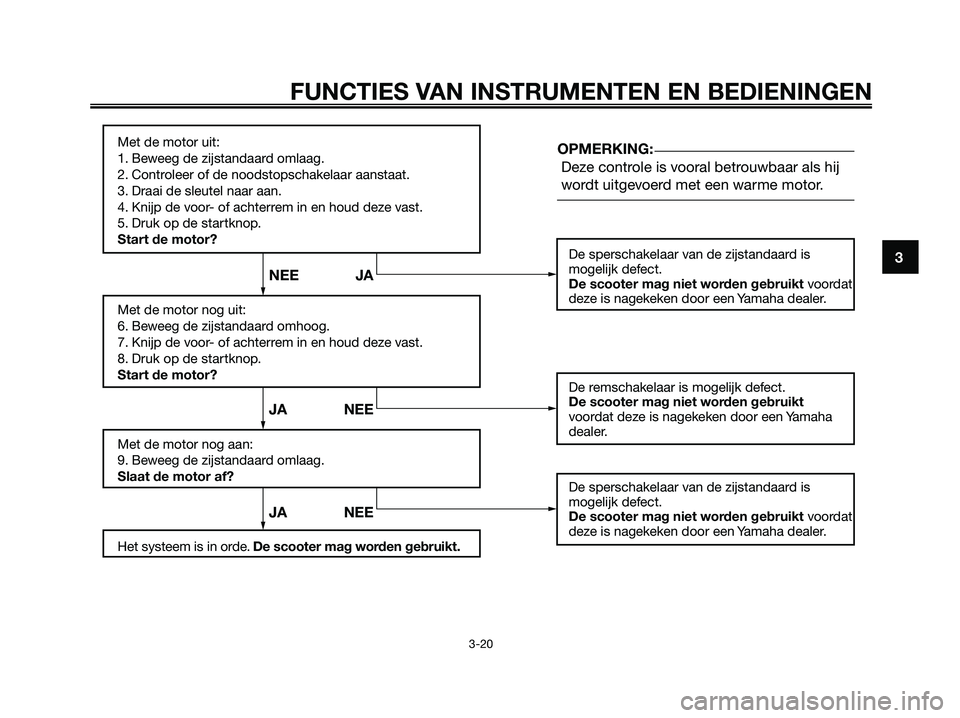

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar is mogelijk defect.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JAOPMERKING:
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
1C0-F819D-D5.QXD 3/10/08 06:55 Página 35

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15596

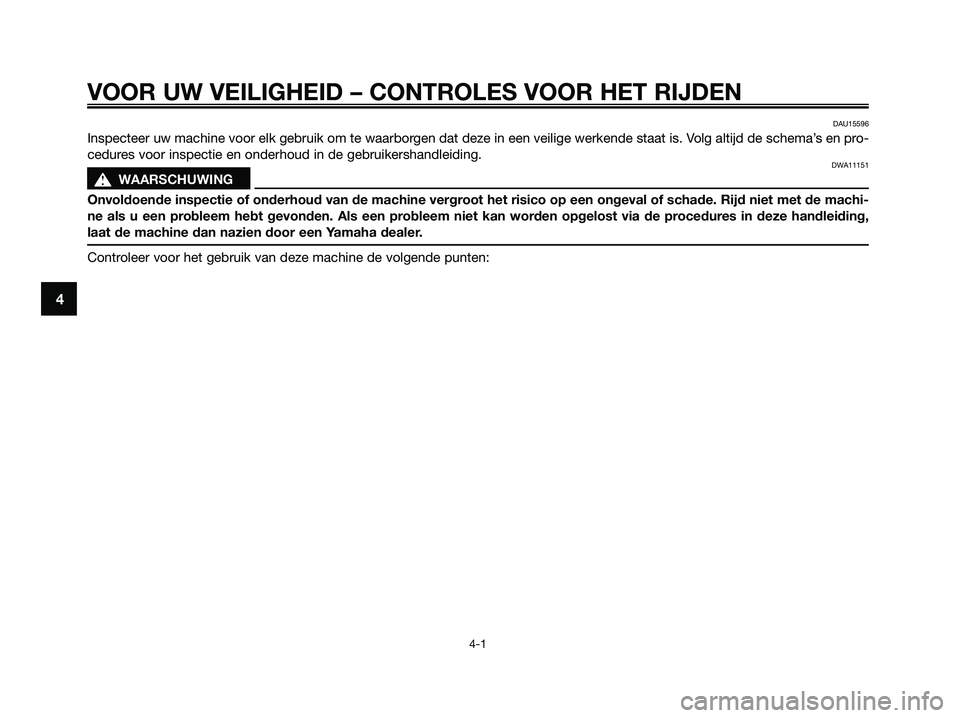

Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en pro-
cedures voor inspectie en onderhoud in de gebruikershandleiding.
DWA11151
s s
WAARSCHUWING
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op een ongeval of schade. Rijd niet met de machi-
ne als u een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding,
laat de machine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
1C0-F819D-D5.QXD 3/10/08 06:55 Página 36

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
DAU15605

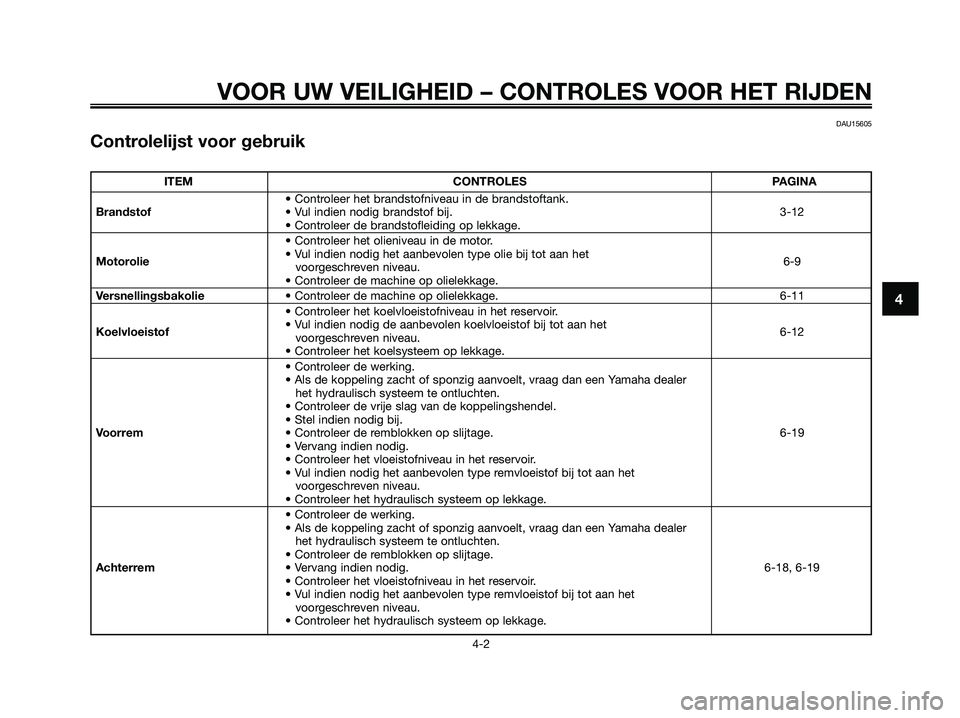

Controlelijst voor gebruik

ITEM CONTROLES PAGINA
• Controleer het brandstofniveau in de brandstoftank.
Brandstof• Vul indien nodig brandstof bij. 3-12
• Controleer de brandstofleiding op lekkage.
• Controleer het olieniveau in de motor.
Motorolie• Vul indien nodig het aanbevolen type olie bij tot aan het
6-9
voorgeschreven niveau.
• Controleer de machine op olielekkage.
Versnellingsbakolie• Controleer de machine op olielekkage. 6-11
• Controleer het koelvloeistofniveau in het reservoir.
Koelvloeistof• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het
6-12
voorgeschreven niveau.
• Controleer het koelsysteem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer
het hydraulisch systeem te ontluchten.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
Voorrem• Controleer de remblokken op slijtage. 6-19
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer
het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
Achterrem• Vervang indien nodig. 6-18, 6-19
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
1C0-F819D-D5.QXD 3/10/08 06:55 Página 37

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
ITEM CONTROLES PAGINA
• Controleer of de werking soepel is.
Gasgreep• Controleer de vrije slag van de kabel.
6-21
• Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel
af te stellen, en de kabel en het kabelhuis te smeren.
• Controleer op schade.
Wielen en banden• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.6-16, 6-18
• Corrigeer indien nodig.
Remhendels• Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.6-21
Middenbok, zijstandaard• Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.6-22
Framebevestigingen• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.—
Instrumenten, verlichting, • Controleer de werking.
signaleringssysteem en • Corrigeer indien nodig. —
schakelaars
• Controleer de werking van het startspersysteem.
Zijstandaardschakelaar • Als het systeem niet correct werkt, vraag dan een Yamaha dealer 3-18
de machine te controleren.
1C0-F819D-D5.QXD 3/10/08 06:55 Página 38

DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle
bedieningselementen. Als u de werking
van een functie of bedieningselement niet
begrijpt, vraag dan uw Yamaha dealer om
uitleg.
DWA10271
s s
WAARSCHUWING
Een onvoldoende vertrouwdheid met
de bedieningselementen kan leiden tot
verlies van de controle, met mogelijk
een ongeval of letsel tot gevolg.
DAU45310
OPMERKING
Dit model is uitgerust met een hellingsho-
eksensor, waarbij de motor afslaat bij kan-
teling. Om de motor na een kanteling weer
te starten zet u het contactslot eerst op
“OFF” en daarna op “ON”. Als u dat niet
doet zal de motor niet starten, ondanks
dat de motor wordt aangezwengeld als u
op de startknop drukt.
DAUM2231
Starten van de motorDCA10250
LET OP
Zie pagina 5-4 voor instructies over het
inrijden van de motor alvorens de
machine in gebruik wordt genomen.
Het startspersysteem staat starten alleen
toe als de zijstandaard is opgetrokken.
Zie pagina 3-19 voor meer informatie.
1. Draai de sleutel naar “ON”.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
●Waarschuwingslampje brandstofni-
veau
●Waarschuwingslampje motorstoring
●Controlelampje startblokkeringDCA11831
LET OP
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van
het betreffende waarschuwings- of
controlelampje.
2. Sluit de gasklep volledig.3. Start de motor door de startknop in
te drukken terwijl de voor- of achte-
rrem wordt bekrachtigd. LET OP:
Trek voor een maximale levens-
duur van de motor nooit hard op
als de motor koud is!
[DCA11041]
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar
seconden en probeer het dan
opnieuw. Iedere startpoging moet zo
kort mogelijk duren om de accu te
sparen. Laat de startmotor nooit lan-
ger dan 10 seconden achtereen dra-
aien. Als de motor niet wil starten
draai dan de gasgreep 1/8 slag open
en probeer het nog eens.
1. Achterremhendel
2. Startknop
3. Voorremhendel
123
ZAUM0649
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
1C0-F819D-D5.QXD 3/10/08 06:55 Página 39

DAU16761
Wegrijden
OPMERKING
Laat de motor warmdraaien voordat u
wegrijdt.
1. Houd met uw linkerhand de achte-
rremhendel ingedrukt, houd met uw
rechterhand de rechterhandgreep
vast en duw de scooter van de mid-
denbok af.
1. Handgreep
2. Ga schrijlings op het zadel zitten en
stel de achteruitkijkspiegels af.
3. Zet de richtingaanwijzers aan.4. Controleer op tegemoetkomend ver-
keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
5. Schakel de richtingaanwijzers uit.
DAU16780
Sneller en langzamer rijden
De rijsnelheid wordt geregeld door de
gasgreep open of dicht te draaien. Draai
de gasgreep richting (a) om sneller te
gaan rijden. Draai de gasgreep richting (b)
om langzamer te gaan rijden.
(b)
(a)
ZAUM0199
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
1C0-F819D-D5.QXD 3/10/08 06:55 Página 40
