Welkom in de wereld van Yamaha!
Als eigenaar van de YP250R profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwer-
pen en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw YP250R. De
Gebruikershandleiding geeft instructies voor de bediening, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en
anderen kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er ten slotte toch nog vra-
gen zijn, aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan er soms sprake zijn
van kleine verschillen tussen uw scooter en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recen-
te productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
DWA12411
s
s
WAARSCHUWING
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebruiken.
INLEIDING
1C0-F819D-D5.QXD 3/10/08 06:55 Página 3

DAU10132

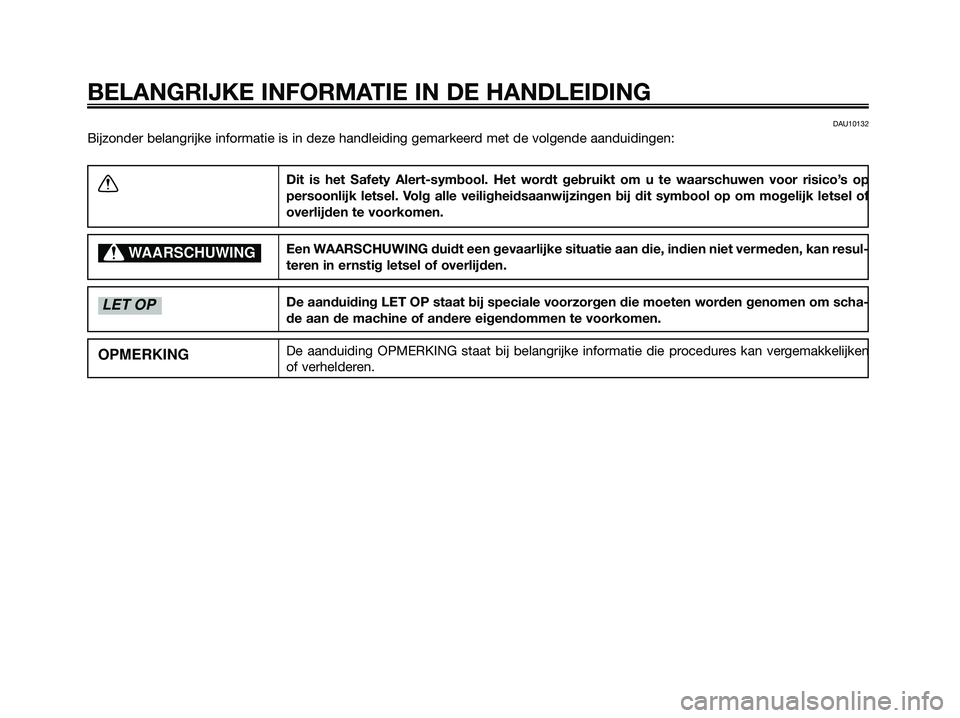

Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
BELANGRIJKE INFORMATIE IN DE HANDLEIDING
Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan resul-
teren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om scha-
de aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken
of verhelderen.
OPMERKING
LET OP
WAARSCHUWING
1C0-F819D-D5.QXD 3/10/08 06:55 Página 4

DAUS1172
BELANGRIJKE INFORMATIE IN DE HANDLEIDING
YP250R
HANDLEIDING
©2008 door YAMAHA MOTOR ESPAÑA S.A.
1e uitgave, Oktober 2008
Alle rechten voorbehouden.
Elke vorm van herdruk
of onbevoegd gebruik
zonder schriftelijke toestemming van
YAMAHA MOTOR ESPAÑA S.A.
is uitdrukkelijk verboden.
Gedrukt in Netherlands.
1C0-F819D-D5.QXD 3/10/08 06:55 Página 5

VEILIGHEIDSINFORMATIE ................1-1
Andere aandachtspunten voor veilig
rijden ..............................................1-5
BESCHRIJVING ..................................2-1
Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde ........................2-2
Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN EN
BEDIENINGEN ....................................3-1
Startblokkeersysteem .......................3-1
Contactslot/stuurslot ........................3-2
Controle- en
waarschuwingslampjes .................3-3
Controlelampjes richtingaanwijzers....3-3
Controlelampje grootlicht ................3-4
Waarschuwingslampje
brandstofniveau ............................3-4
Waarschuwingslampje
motorstoring .................................3-4
Controlelampje startblokkering.........3-4
Snelheidsmeter .................................3-5
Brandstofniveaumeter ......................3-5
Temperatuurmeter koelvloeistof .......3-5
Multifunctioneel display ....................3-6
Antidiefstal-alarmsysteem (optie) .....3-9
Stuurschakelaars ..............................3-9
Dimlichtschakelaar ..........................3-9
Richtingaanwijzerschakelaar ...........3-9
Claxonschakelaar ............................3-9Startknop .........................................3-9
Schakelaar alarmverlichting ...........3-10
Voorremhendel ................................3-10
Achterremhendel ............................3-10
Tankdop ..........................................3-11
Brandstof ........................................3-12
Uitlaatkatalysator ............................3-13
Bevestigingssteun ..........................3-14
Zadel ...............................................3-14
Opbergcompartimenten..................3-15
Voorste opbergcompartiment .........3-16
Achterste opbergcompartiment......3-16
Afstellen van de
schokdemperunits .......................3-17
Zijstandaard ....................................3-18
Startspersysteem ............................3-19
VOOR UW VEILIGHEID – CONTROLES
VOOR HET RIJDEN ............................4-1
GEBRUIK EN BELANGRIJKE RIJ-
INFORMATIE .......................................5-1
Starten van de motor........................5-1
Wegrijden ..........................................5-2
Sneller en langzamer rijden ..............5-2
Remmen ...........................................5-3
Tips voor een zuinig
brandstofverbruik ..........................5-3
Inrijperiode ........................................5-4
Parkeren............................................5-4PERIODIEK ONDERHOUD EN
AFSTELLINGEN ..................................6-1
Boordgereedschapsset.....................6-1
Periodiek smeer- en
onderhoudsschema.......................6-2
De stroomlijn- en framepanelen
verwijderen en aanbrengen ...........6-6
Bougie controleren ...........................6-8
Motorolie ...........................................6-9
Eindoverbrengingsolie ....................6-11
Koelvloeistof ...................................6-12
Luchtfilter en luchtfilterelementen
in v-snaarbehuizing reinigen .......6-13
Speling van de gaskabel afstellen ..6-15
Klepspeling .....................................6-15
Banden ...........................................6-16
Gietwielen .......................................6-18
Vrije slag voor- en
achterremhendel .........................6-18
Controleren van voor- en
achterremblokken........................6-19
Controleren van
remvloeistofniveau ......................6-19
Remvloeistof verversen ..................6-20
Kabels controleren en smeren ........6-21
Controleren en smeren van
gasgreep en gaskabel .................6-21
Smeren van voor- en
achterremhendels ........................6-21
Middenbok en zijstandaard
controleren en smeren ................6-22
INHOUDSOPGAVE
1C0-F819D-D5.QXD 3/10/08 06:55 Página 6

Voorvork controleren ......................6-22
Stuursysteem controleren...............6-23
Controleren van wiellagers .............6-23
Accu ................................................6-24
Zekeringen vervangen ....................6-26
Koplampgloeilamp vervangen ........6-27
Gloeilamp in voorste
richtingaanwijzer vervangen ........6-28
Vervangen van een gloeilamp voor
achterlicht/remlicht of van een
gloeilamp voor achterste
richtingaanwijzer..........................6-29
Gloeilamp in kentekenverlichting
vervangen ....................................6-30
Parkeerlichtgloeilamp vervangen....6-31
Problemen oplossen .......................6-31
Storingzoekschema’s......................6-33
VERZORGING EN STALLING VAN DE
SCOOTER............................................7-1
Matkleur, let op .................................7-1
Verzorging .........................................7-1
Stalling ..............................................7-3
SPECIFICATIES...................................8-1
GEBRUIKERSINFORMATIE ...............9-1
Identificatienummers ........................9-1
Sleutelnummer ..................................9-1
Voertuigidentificatienummer .............9-1
Modelinformatiesticker .....................9-2
INHOUDSOPGAVE
1C0-F819D-D5.QXD 3/10/08 06:55 Página 7

DAU10263
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u
verantwoordelijk voor de veilige en juiste
bediening ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke bes-
tuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:
●Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.
●Zich houden aan de waarschuwin-
gen en onderhoudseisen zoals ver-
meld in deze Gebruikershandleiding.
●Grondig getraind zijn in veilige en
correcte rijtechnieken.
●Gebruikmaken van professionele
technische service, zoals aangege-
ven in deze Gebruikershandleiding
en/of wanneer de mechanische con-
dities dit vereisen.
Veilig rijden
Voer vóór elke rit de controles voor het rij-den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de
machine vergroot het risico op ongeval of
schade. Zie pagina 4-1 voor een lijst met
controles voor het rijden.
●Deze scooter is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
●Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het
naderen en passeren van kruisin-
gen, daar doen ongelukken met
scooters zich namelijk het meest
voor.
• Ga daar rijden waar andere weg-
gebruikers u kunnen zien. Ga niet
rijden in de dode zichthoek van
een andere weggebruiker.
●Bij veel ongevallen zijn onervaren
bestuurders betrokken. Vaak waren
bij een ongeval betrokken bestuur-
ders zelfs niet in het bezit van een
geldig rijbewijs.
• Zorg dat u bekwaam bent om te
rijden en leen uw scooter alleen uit
aan ervaren scooterrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
• We raden aan om het scooterrij-
den te oefenen op plekken waar
geen verkeer is, totdat u grondig
bekend bent met de scooter en
zijn bediening.
●Ongelukken worden vaak veroorza-
akt door een fout van de scooterbes-
tuurder. Veel bestuurders houden bij
het ingaan van een bocht een te
hoge rijsnelheid aan of gaan onvol-
doende schuinliggen voor de rijsnel-
heid, waardoor ze wijd uit de bocht
komen.
• Neem altijd de maximumsnelheid
in acht en rijd nooit sneller dan de
wegcondities en het verkeer toes-
taan.
• Geef altijd richting aan voordat u
afslaat of van rijstrook wisselt.
1
VEILIGHEIDSINFORMATIE
1-1
1C0-F819D-D5.QXD 3/10/08 06:55 Página 8

Zorg dat andere weggebruikers u
kunnen zien.
●De zithouding van de bestuurder en
de passagier is belangrijk voor een
goede besturing.
• De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de
bestuurdersvoetsteunen, om zo
de macht over het stuur te behou-
den.
• De passagier hoort steeds de bes-
tuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.
●Rijd nooit onder invloed van alcohol
of andere drugs.
●Deze scooter is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor off-
roadgebruik.
Beschermende kleding
Scooterongelukken met dodelijke afloop
betreffen meestal hoofdletsel. Het dragen
van een helm is de belangrijkste factor bijhet voorkomen of reduceren van hoofdlet-
sel.
●Draag altijd een goedgekeurde helm.
●Draag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming
kan uw zicht door de rijwind vers-
lechteren, waardoor u gevaren
mogelijk te laat opmerkt.
●Door een jack, stevige schoenen,
een lange broek, handschoenen e.d.
te dragen verkleint u de kans op
schaafwonden of ontvellingen.
●Draag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden
gegrepen en zo een ongeval of letsel
veroorzaken.
●Draag altijd beschermende kleding
die uw benen, enkels en voeten
bedekt. De motor en het uitlaatsyste-
em kunnen tijdens en na het rijden
zeer heet zijn en brandwonden vero-
orzaken.
●De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmoto-
ren bevatten koolmonoxide, een dodelijk
gas. Inademing van koolmonoxide kanhoofdpijn, duizeligheid, sufheid, misselijk-
heid, verwarring en uiteindelijk de dood
veroorzaken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt ver-
liezen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmidde-
llijk, ga naar de open lucht en ROEP
MEDISCHE HULP IN.
●Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de
hoeveelheid koolmonoxide snel
oplopen tot gevaarlijke niveaus.
●Laat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
●Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in
een gebouw kunnen worden getrok-
ken via openingen zoals ramen en
deuren.
1
VEILIGHEIDSINFORMATIE
1-2
1C0-F819D-D5.QXD 3/10/08 06:55 Página 9

Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling
van de scooter verandert. Wees uiterst
voorzichtig bij het monteren van accessoi-
res of het beladen van uw scooter, om zo
mogelijke ongevallen te vermijden. Pas
extra op wanneer u op een scooter rijdt
die beladen is of waaraan accessoires zijn
gemonteerd. Hieronder volgen naast de
informatie over accessoires enkele richtlij-
nen voor het beladen van uw scooter:
Het totale gewicht van de bestuurder,
passagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze
gewichtslimiet belaadt:
●Het zwaartepunt van bagage en
accessoires moet zo laag en zo dicht
mogelijk bij de scooter liggen.
Bevestig zware goederen zo dicht
mogelijk bij het midden van demachine en verdeel het gewicht zo
gelijkmatig mogelijk over beide zij-
den om onbalans of instabiliteit te
minimaliseren.
●Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of
accessoires en bagage stevig aan de
scooter zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controle-
er de toestand en spanning van
uw banden.
• Bevestig nooit omvangrijke of
zware goederen aan het stuur, de
voorvork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage
reactie op het stuur veroorzaken.
●Deze machine is niet ontworpen
voor het trekken van een aanhan-
ger of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen ver-
krijgbaar zijn bij de Yamaha dealer, zijndoor Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en
accessoires of bieden aanpassingssets
voor Yamaha voertuigen. Yamaha kan niet
alle producten testen die deze bedrijven
produceren. Om die reden kan Yamaha
accessoires die niet door Yamaha zijn ver-
kocht of wijzigingen die niet door zijn
Yamaha zijn aangeraden niet goedkeuren
of aanbevelen, zelfs niet als deze zijn ver-
kocht en geïnstalleerd door een Yamaha
dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op
originele Yamaha accessoires, dient u te
beseffen dat sommige in de handel ver-
krijgbare accessoires of aanpassingssets
niet geschikt zijn vanwege mogelijke vei-
ligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare
producten of het verrichten van aanpas-
singen die de ontwerp- of bedieningsken-
merken van uw machine wijzigen kan het
risico op ernstig letsel of overlijden van
uzelf of anderen vergroten. U bent verant-
woordelijk voor letsel dat voortvloeit uit
Maximale belasting:
180 kg (397 lb)
1
VEILIGHEIDSINFORMATIE
1-3
1C0-F819D-D5.QXD 3/10/08 06:55 Página 10
