YAMAHA XMAX 250 2009 Instructieboekje (in Dutch)

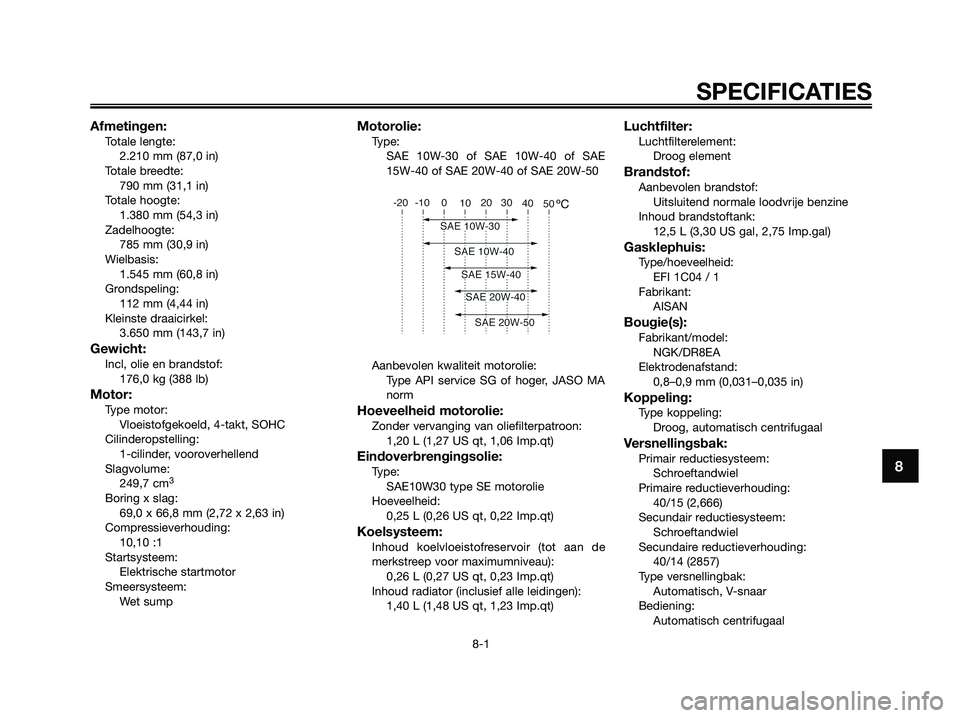

Afmetingen:Totale lengte:
2.210 mm (87,0 in)
Totale breedte:
790 mm (31,1 in)
Totale hoogte:
1.380 mm (54,3 in)
Zadelhoogte:
785 mm (30,9 in)
Wielbasis:
1.545 mm (60,8 in)
Grondspeling:
112 mm (4,44 in)
Kleinste draaicirkel:
3.650 mm (143,7 in)
Gewicht:Incl, olie en brandstof:
176,0 kg (388 lb)
Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
249,7 cm
3
Boring x slag:
69,0 x 66,8 mm (2,72 x 2,63 in)
Compressieverhouding:
10,10 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30 of SAE 10W-40 of SAE
15W-40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:Zonder vervanging van oliefilterpatroon:
1,20 L (1,27 US qt, 1,06 Imp.qt)
Eindoverbrengingsolie:Type:
SAE10W30 type SE motorolie
Hoeveelheid:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0,26 L (0,27 US qt, 0,23 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1,40 L (1,48 US qt, 1,23 Imp.qt)
Luchtfilter:Luchtfilterelement:
Droog element
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
12,5 L (3,30 US gal, 2,75 Imp.gal)
Gasklephuis:Type/hoeveelheid:
EFI 1C04 / 1
Fabrikant:
AISAN
Bougie(s):Fabrikant/model:
NGK/DR8EA
Elektrodenafstand:
0,8–0,9 mm (0,031–0,035 in)
Koppeling:Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
40/15 (2,666)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
40/14 (2857)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
SPECIFICATIES
8-1
8
1C0-F819D-D5.QXD 3/10/08 06:55 Página 81

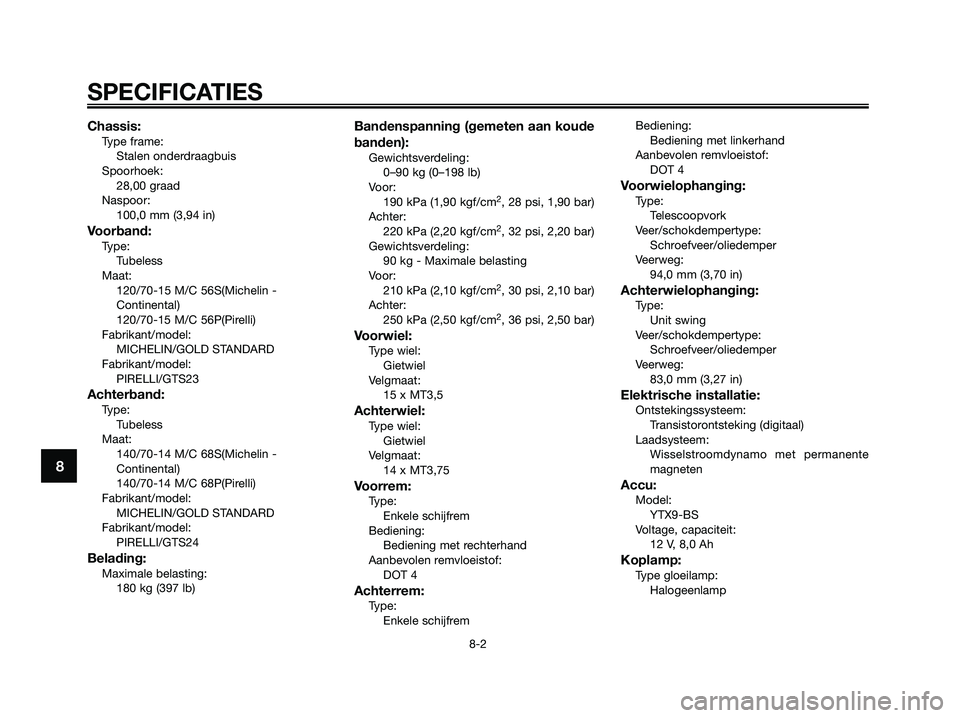

Chassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
28,00 graad
Naspoor:
100,0 mm (3,94 in)
Voorband:Type:
Tubeless
Maat:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Fabrikant/model:
MICHELIN/GOLD STANDARD
Fabrikant/model:
PIRELLI/GTS23
Achterband:Type:
Tubeless
Maat:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Fabrikant/model:
MICHELIN/GOLD STANDARD
Fabrikant/model:
PIRELLI/GTS24
Belading:Maximale belasting:
180 kg (397 lb)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Achter:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Gewichtsverdeling:
90 kg - Maximale belasting
Voor:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Achter:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
15 x MT3,5
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
14 x MT3,75
Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfremBediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
94,0 mm (3,70 in)
Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
83,0 mm (3,27 in)
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:Model:
YTX9-BS
Voltage, capaciteit:
12 V, 8,0 Ah
Koplamp:Type gloeilamp:
Halogeenlamp
SPECIFICATIES
8-2
8
1C0-F819D-D5.QXD 3/10/08 06:55 Página 82

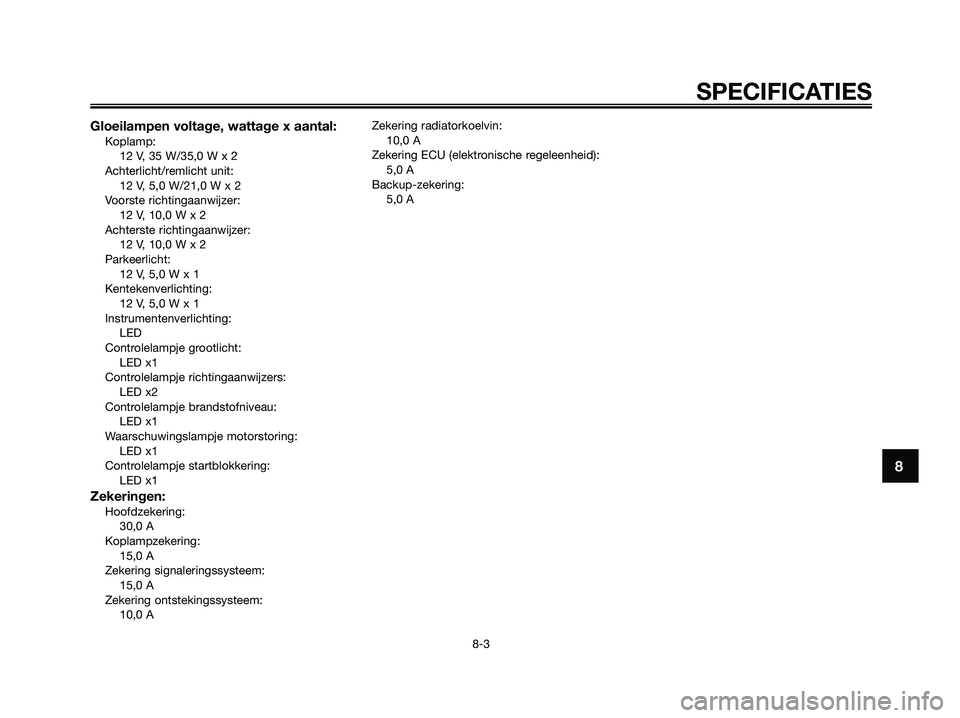

Gloeilampen voltage, wattage x aantal:Koplamp:
12 V, 35 W/35,0 W x 2
Achterlicht/remlicht unit:
12 V, 5,0 W/21,0 W x 2
Voorste richtingaanwijzer:
12 V, 10,0 W x 2
Achterste richtingaanwijzer:
12 V, 10,0 W x 2
Parkeerlicht:
12 V, 5,0 W x 1
Kentekenverlichting:
12 V, 5,0 W x 1
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED x1
Controlelampje richtingaanwijzers:
LED x2
Controlelampje brandstofniveau:
LED x1
Waarschuwingslampje motorstoring:
LED x1
Controlelampje startblokkering:
LED x1
Zekeringen:Hoofdzekering:
30,0 A
Koplampzekering:
15,0 A
Zekering signaleringssysteem:
15,0 A
Zekering ontstekingssysteem:
10,0 AZekering radiatorkoelvin:
10,0 A
Zekering ECU (elektronische regeleenheid):
5,0 A
Backup-zekering:
5,0 A
SPECIFICATIES
8-3
8
1C0-F819D-D5.QXD 3/10/08 06:55 Página 83

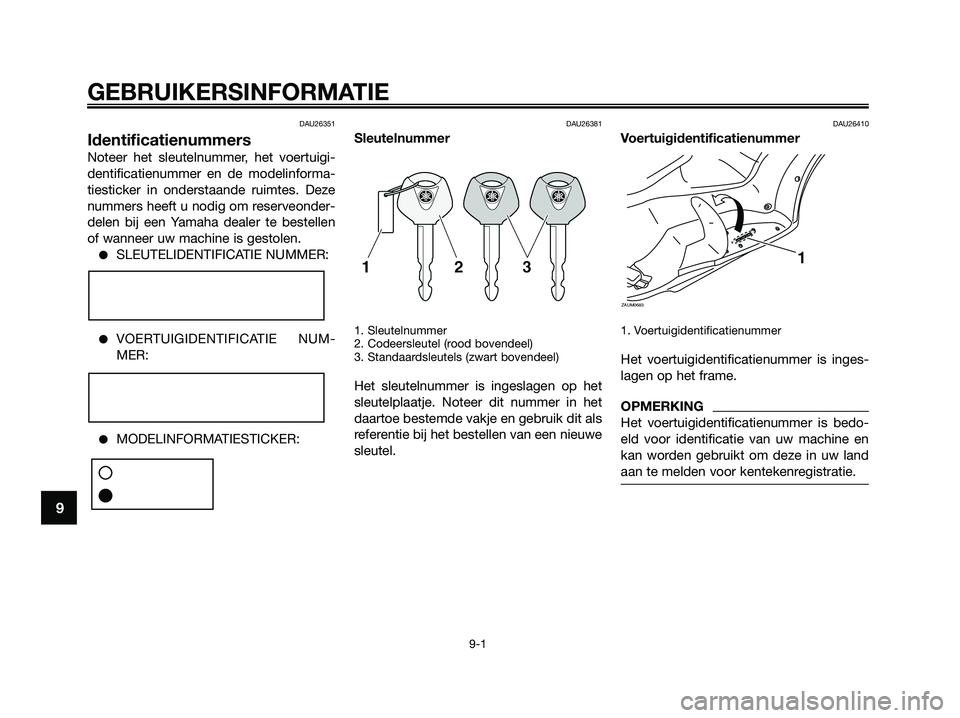

DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen
of wanneer uw machine is gestolen.
●SLEUTELIDENTIFICATIE NUMMER:
●VOERTUIGIDENTIFICATIE NUM-
MER:
●MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
1. Voertuigidentificatienummer
Het voertuigidentificatienummer is inges-
lagen op het frame.
OPMERKING
Het voertuigidentificatienummer is bedo-
eld voor identificatie van uw machine en
kan worden gebruikt om deze in uw land
aan te melden voor kentekenregistratie.
ZAUM0683
1
GEBRUIKERSINFORMATIE
9-1
9
1C0-F819D-D5.QXD 3/10/08 06:55 Página 84

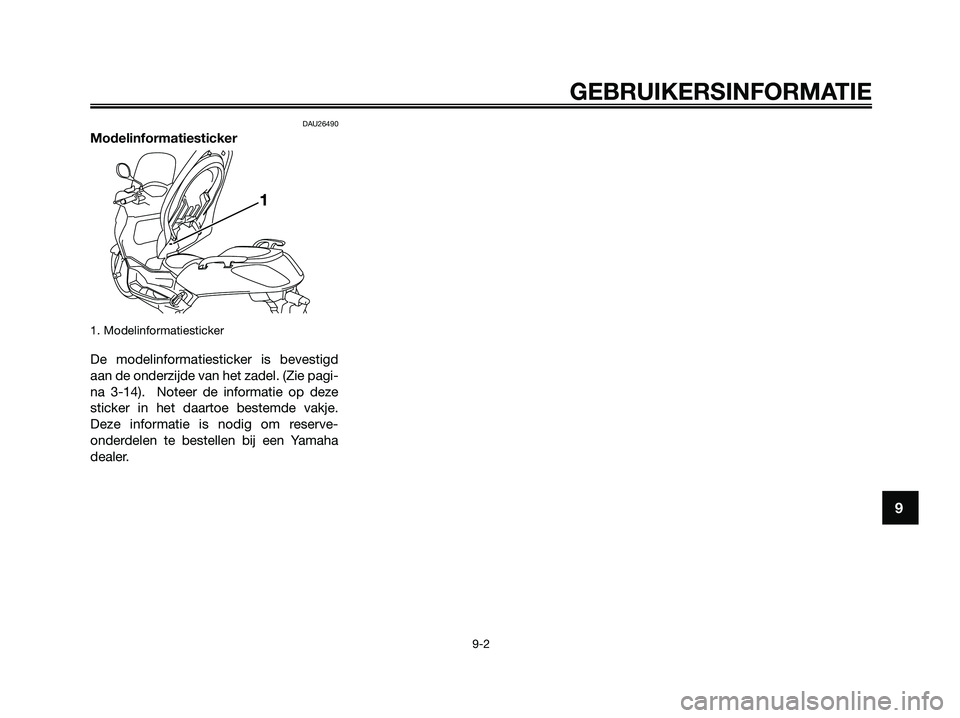

DAU26490
Modelinformatiesticker
1. Modelinformatiesticker
De modelinformatiesticker is bevestigd
aan de onderzijde van het zadel. (Zie pagi-
na 3-14). Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.

GEBRUIKERSINFORMATIE
9-2
9
1C0-F819D-D5.QXD 3/10/08 06:55 Página 85

AAandachtspunten voor veilig rijden ...........1-5
Accu .........................................................6-24
Achterste opbergcompartiment ...............3-16
Antidiefstal-alarmsysteem (optie)...............3-9
BBanden .....................................................6-16
Bevestigingssteun ....................................3-14
Bougie, controleren....................................6-8
Brandstof .................................................3-12
Brandstofniveaumeter ................................3-5
Brandstofverbruik, tips voor
een zuinig.................................................5-3
CClaxonschakelaar.......................................3-9
Contactslot/stuurslot .................................3-2
Controle- en waarschuwingslampjes.........3-3
Controlelampje grootlicht...........................3-4
Controlelampje startblokkeersysteem .......3-4
Controlelampjes richtingaanwijzers ...........3-3
DDimlichtschakelaar .....................................3-9
Display, multifunctioneel ............................3-6
EEindoverbrengingsolie..............................6-11
GGasgreep en gaskabel, controleren en
smeren ...................................................6-21
Gereedschapsset .......................................6-1
Gloeilamp in remlicht/achterlicht
of gloeilamp achterste
richtingaanwijzer, vervangen..................6-29
Gloeilamp kentekenverlichting,
vervangen ..............................................6-30Gloeilamp richtingaanwijzer (voor),
vervangen ..............................................6-28
IIdentificatienummers..................................9-1
Inrijperiode .................................................5-4
KKabels, controleren en smeren ................6-21
Klepspeling ..............................................6-15
Koelvloeistof.............................................6-12
Koplampgloeilamp, vervangen ................6-27
LLuchtfilter en luchtfilterelementen in
v-snaarbehuizing ...................................6-13
M
Matkleur, let op ..........................................7-1
Middenbok en zijstandaard, controleren
en smeren ..............................................6-22
Modelinformatiesticker ..............................9-2
Motorolie ....................................................6-9
OOpbergcompartimenten ...........................3-15
PParkeerlichtgloeilamp, vervangen ............6-31
Parkeren .....................................................5-4
Periodiek smeer- en onderhoudsschema ..6-2
Plaats van de onderdelen ..........................2-1
Problemen oplossen ................................6-31
RRemhendel, achterrem.............................3-10
Remhendels, smeren ...............................6-21
Remmen .....................................................5-3
Remvloeistof, verversen...........................6-20
Remvloeistofniveau, controleren..............6-19
Richtingaanwijzerschakelaar......................3-9
SSchakelaar alarmverlichting .....................3-10
Schokdemperunits, afstellen ...................3-17
Sleutelnummer ...........................................9-1
Snelheidsmeter ..........................................3-5
Sneller en langzamer rijden .......................5-2
Specificaties ...............................................8-1
Speling van de gaskabel, afstellen ..........6-15
Stalling .......................................................7-3
Startblokkeersysteem ................................3-1
Starten van de motor .................................5-1
Startknop ...................................................3-9
Startspersysteem .....................................3-19
Storingzoekschema’s ...............................6-33
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .....................6-6
Stuurschakelaars .......................................3-9
Stuursysteem, controleren .......................6-23
TTankdop ...................................................3-11
Temperatuurmeter koelvloeistof.................3-5
UUitlaatkatalysator .....................................3-13
VVeiligheidsinformatie ..................................1-1
Verzorging ..................................................7-1
Voertuigidentificatienummer ......................9-1
Voor- en achterremblokken controleren ..6-19
Voorremhendel .........................................3-10
Voorste opbergcompartiment ..................3-16
Voorvork, controleren ...............................6-22
Vrije slag voor- en achterremhendel ........6-18
WWaarschuwingslampje brandstofniveau ....3-4
VORWORT
1C0-F819D-D5.QXD 3/10/08 06:55 Página 86

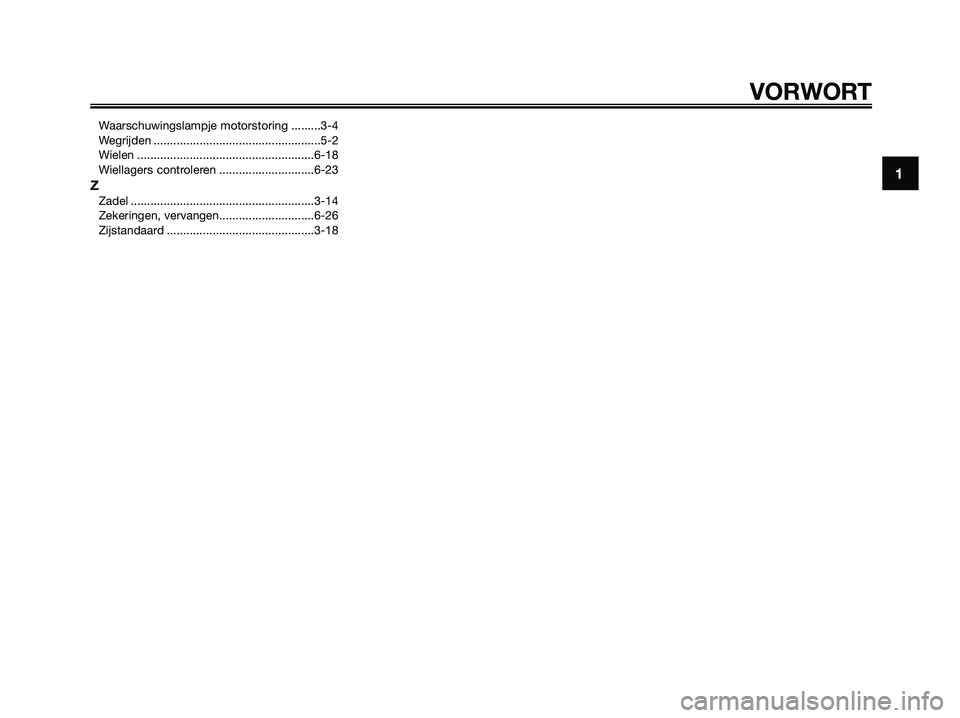

Waarschuwingslampje motorstoring .........3-4
Wegrijden ...................................................5-2
Wielen ......................................................6-18
Wiellagers controleren .............................6-23
ZZadel ........................................................3-14
Zekeringen, vervangen.............................6-26
Zijstandaard .............................................3-18
1
VORWORT
1C0-F819D-D5.QXD 3/10/08 06:55 Página 87

1C0-F819D-D5.QXD 3/10/08 06:55 Página 88

1C0-F819D-D5.QXD 3/10/08 06:55 Página 89

1C0-F819D-D5.QXD 3/10/08 06:55 Página 90
