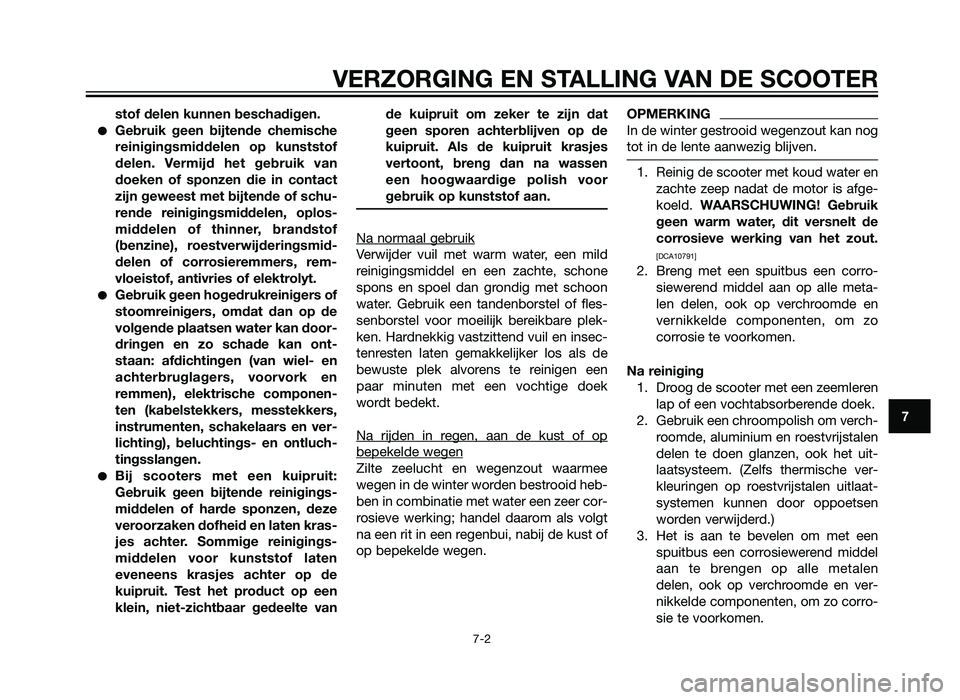

stof delen kunnen beschadigen.
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van
doeken of sponzen die in contact
zijn geweest met bijtende of schu-
rende reinigingsmiddelen, oplos-
middelen of thinner, brandstof
(benzine), roestverwijderingsmid-
delen of corrosieremmers, rem-
vloeistof, antivries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ont-
staan: afdichtingen (van wiel- en
achterbruglagers, voorvork en
remmen), elektrische componen-
ten (kabelstekkers, messtekkers,
instrumenten, schakelaars en ver-
lichting), beluchtings- en ontluch-
tingsslangen.
Bij scooters met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigings-
middelen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte vande kuipruit om zeker te zijn dat
geen sporen achterblijven op de
kuipruit. Als de kuipruit krasjes
vertoont, breng dan na wassen
een hoogwaardige polish voor
gebruik op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild
reinigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en insec-
tenresten laten gemakkelijker los als de
bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek
wordt bedekt.
Na rijden in r
egen, aan de kust of op
bepekelde wegen
Zilte zeelucht en wegenzout waarmee
wegen in de winter worden bestrooid heb-
ben in combinatie met water een zeer cor-
rosieve werking; handel daarom als volgt
na een rit in een regenbui, nabij de kust of
op bepekelde wegen.
OPMERKING
In de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de motor is afge-
koeld. WAARSCHUWING! Gebruik
geen warm water, dit versnelt de
corrosieve werking van het zout.
[DCA10791]
2. Breng met een spuitbus een corro- siewerend middel aan op alle meta-
len delen, ook op verchroomde en
vernikkelde componenten, om zo
corrosie te voorkomen.
Na reiniging 1. Droog de scooter met een zeemleren lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om verch- roomde, aluminium en roestvrijstalen
delen te doen glanzen, ook het uit-
laatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een spuitbus een corrosiewerend middel
aan te brengen op alle metalen
delen, ook op verchroomde en ver-
nikkelde componenten, om zo corro-
sie te voorkomen.
VERZORGING EN STALLING VAN DE SCOOTER
7-2
7
37P-F819D-D4 16/11/11 07:25 Página 81
1YS-F819D-D1.indd 8131/07/12 11:11

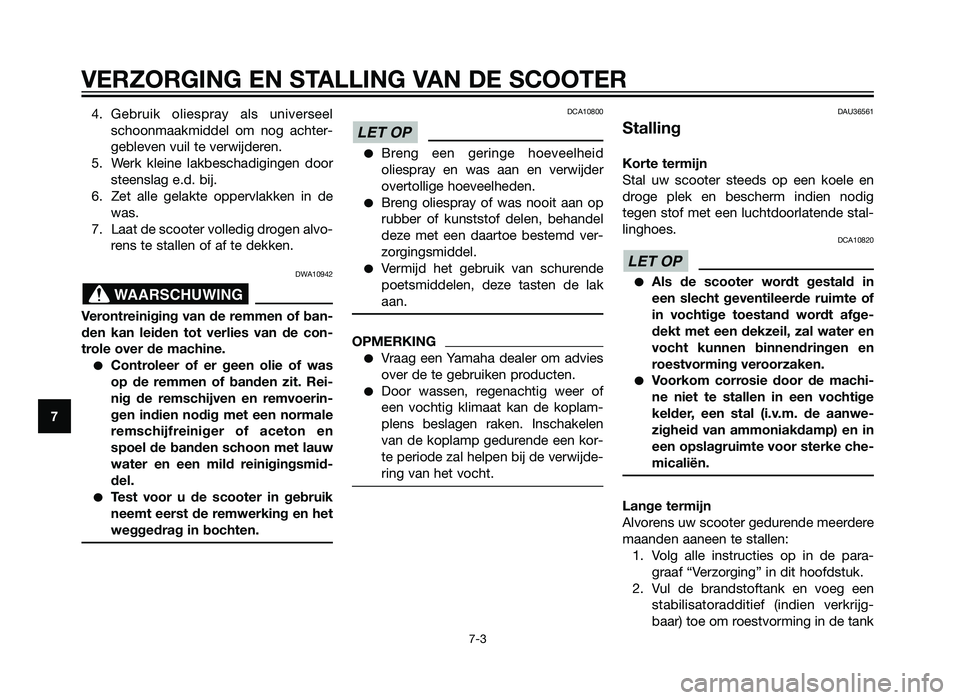

4. Gebruik oliespray als universeelschoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door steenslag e.d. bij.
6. Zet alle gelakte oppervlakken in de was.
7. Laat de scooter volledig drogen alvo- rens te stallen of af te dekken.
DWA10942
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de con-
trole over de machine.
Controleer of er geen olie of was
op de remmen of banden zit. Rei-
nig de remschijven en remvoerin-
gen indien nodig met een normale
remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmid-
del.
Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
DCA10800
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING
Vraag een Yamaha dealer om advies
over de te gebruiken producten.
Door wassen, regenachtig weer of
een vochtig klimaat kan de koplam-
plens beslagen raken. Inschakelen
van de koplamp gedurende een kor-
te periode zal helpen bij de verwijde-
ring van het vocht.
DAU36561
Stalling
Korte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm indien nodig
tegen stof met een luchtdoorlatende stal-
linghoes.
DCA10820
Als de scooter wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een dekzeil, zal water en
vocht kunnen binnendringen en
roestvorming veroorzaken.
Voorkom corrosie door de machi-
ne niet te stallen in een vochtige
kelder, een stal (i.v.m. de aanwe-
zigheid van ammoniakdamp) en in
een opslagruimte voor sterke che-
micaliën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:1. Volg alle instructies op in de para- graaf “Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een stabilisatoradditief (indien verkrijg-
baar) toe om roestvorming in de tank
LET OP
LET OP
WAARSCHUWING
VERZORGING EN STALLING VAN DE SCOOTER
7-3
7
37P-F819D-D4 16/11/11 07:25 Página 82
1YS-F819D-D1.indd 8231/07/12 11:12

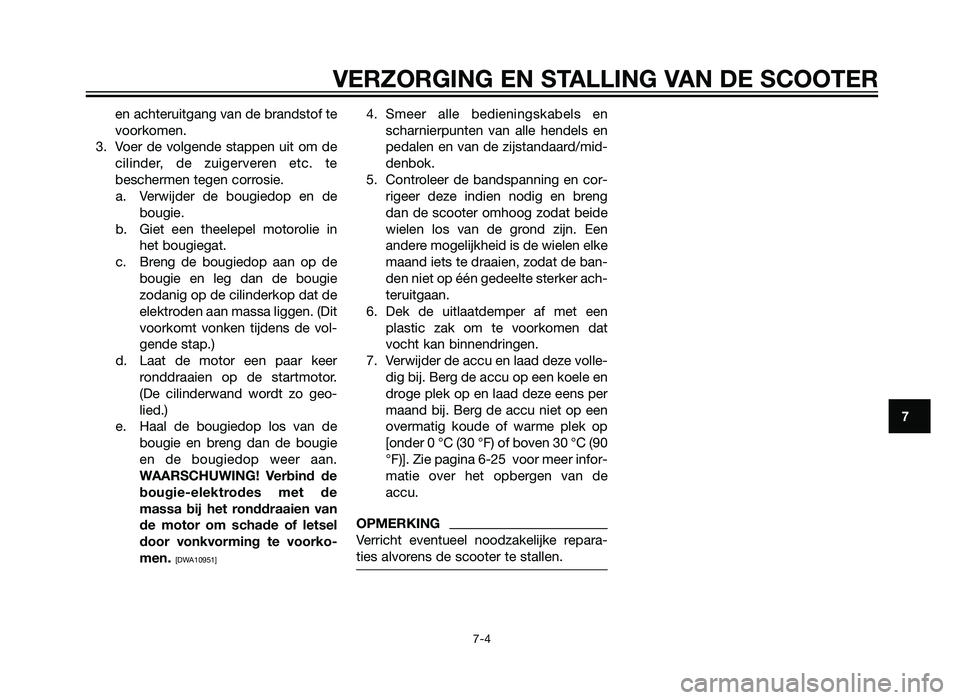

en achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de cilinder, de zuigerveren etc. te
beschermen tegen corrosie.a. Verwijder de bougiedop en de bougie.
b. Giet een theelepel motorolie in het bougiegat.
c. Breng de bougiedop aan op de bougie en leg dan de bougie
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer ronddraaien op de startmotor.
(De cilinderwand wordt zo geo-
lied.)
e. Haal de bougiedop los van de bougie en breng dan de bougie
en de bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de
massa bij het ronddraaien van
de motor om schade of letsel
door vonkvorming te voorko-
men.
[DWA10951]
4. Smeer alle bedieningskabels enscharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en cor- rigeer deze indien nodig en breng
dan de scooter omhoog zodat beide
wielen los van de grond zijn. Een
andere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plastic zak om te voorkomen dat
vocht kan binnendringen.
7. Verwijder de accu en laad deze volle- dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-25 voor meer infor-
matie over het opbergen van de
accu.
OPMERKING
Verricht eventueel noodzakelijke repara-
ties alvorens de scooter te stallen.
VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
37P-F819D-D4 16/11/11 07:25 Página 83
1YS-F819D-D1.indd 8331/07/12 11:12

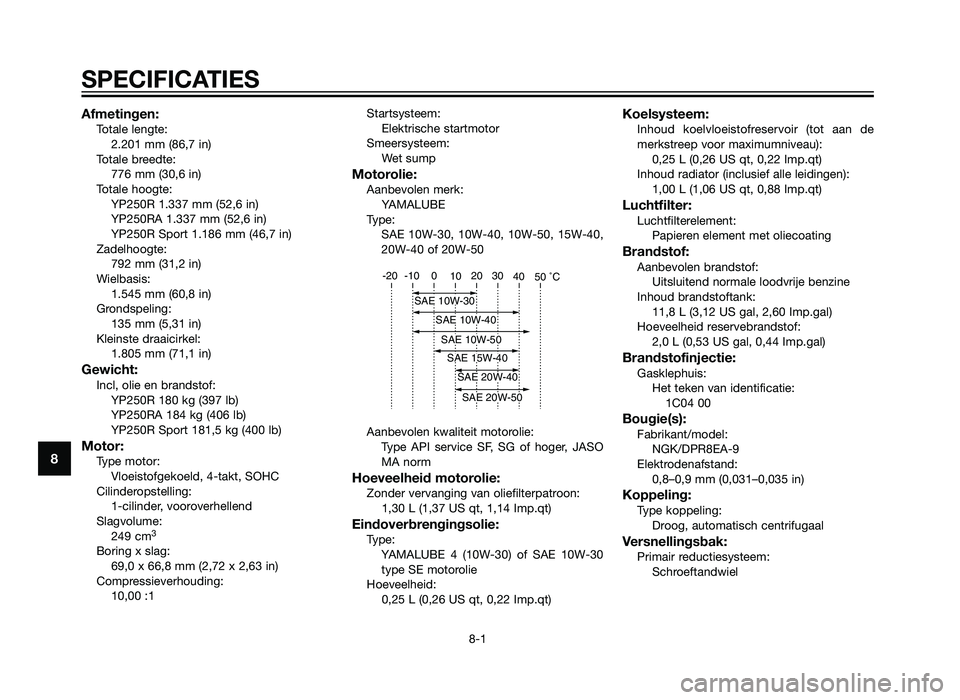

Afmetingen:Totale lengte:2.201 mm (86,7 in)
Totale breedte: 776 mm (30,6 in)
Totale hoogte: YP250R 1.337 mm (52,6 in)
YP250RA 1.337 mm (52,6 in)
YP250R Sport 1.186 mm (46,7 in)
Zadelhoogte: 792 mm (31,2 in)
Wielbasis: 1.545 mm (60,8 in)
Grondspeling: 135 mm (5,31 in)
Kleinste draaicirkel: 1.805 mm (71,1 in)
Gewicht:Incl, olie en brandstof:YP250R 180 kg (397 lb)
YP250RA 184 kg (406 lb)
YP250R Sport 181,5 kg (400 lb)
Motor:Type motor:Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling: 1-cilinder, vooroverhellend
Slagvolume: 249 cm
3
Boring x slag:69,0 x 66,8 mm (2,72 x 2,63 in)
Compressieverhouding: 10,00 :1 Startsysteem:
Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SF, SG of hoger, JASO
MA norm
Hoeveelheid motorolie:Zonder vervanging van oliefilterpatroon: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Eindoverbrengingsolie:Type:YAMALUBE 4 (10W-30) of SAE 10W-30
type SE motorolie
Hoeveelheid: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0,25 L (0,26 US qt, 0,22 Imp.qt)
Inhoud radiator (inclusief alle leidingen): 1,00 L (1,06 US qt, 0,88 Imp.qt)
Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:Uitsluitend normale loodvrije benzine
Inhoud brandstoftank: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Hoeveelheid reservebrandstof: 2,0 L (0,53 US gal, 0,44 Imp.gal)
Brandstofinjectie:Gasklephuis:Het teken van identificatie:1C04 00
Bougie(s):Fabrikant/model: NGK/DPR8EA-9
Elektrodenafstand: 0,8–0,9 mm (0,031–0,035 in)
Koppeling:Type koppeling:Droog, automatisch centrifugaal
Versnellingsbak:Primair reductiesysteem:Schroeftandwiel
-20 -10 0 10 20 30
40 50 C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
SPECIFICATIES
8-1
8
37P-F819D-D4 16/11/11 07:25 Página 84
1YS-F819D-D1.indd 8431/07/12 11:12

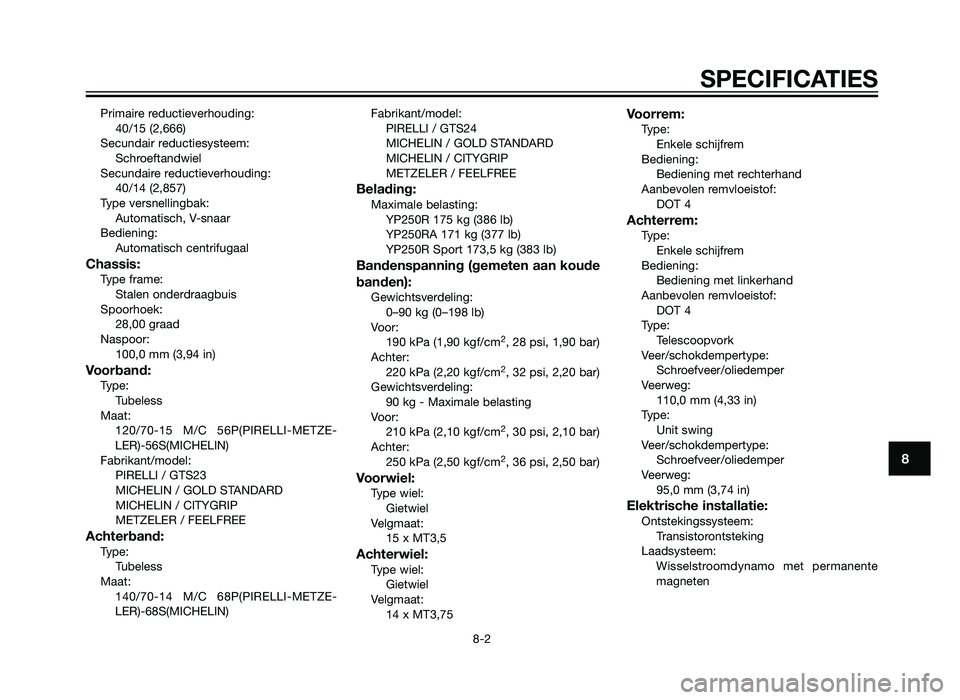

Primaire reductieverhouding:40/15 (2,666)
Secundair reductiesysteem: Schroeftandwiel
Secundaire reductieverhouding: 40/14 (2,857)
Type versnellingbak: Automatisch, V-snaar
Bediening: Automatisch centrifugaal
Chassis:Type frame:Stalen onderdraagbuis
Spoorhoek: 28,00 graad
Naspoor: 100,0 mm (3,94 in)
Voorband:Type:Tubeless
Maat: 120/70-15 M/C 56P(PIRELLI-METZE-
LER)-56S(MICHELIN)
Fabrikant/model: PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Achterband:Type:Tubeless
Maat: 140/70-14 M/C 68P(PIRELLI-METZE-
LER)-68S(MICHELIN) Fabrikant/model:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Belading:Maximale belasting:YP250R 175 kg (386 lb)
YP250RA 171 kg (377 lb)
YP250R Sport 173,5 kg (383 lb)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:0–90 kg (0–198 lb)
Voor: 190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Achter: 220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Gewichtsverdeling: 90 kg - Maximale belasting
Voor: 210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Achter: 250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Voorwiel:Type wiel:Gietwiel
Velgmaat: 15 x MT3,5
Achterwiel:Type wiel:Gietwiel
Velgmaat: 14 x MT3,75
Voorrem:Type:Enkele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof: DOT 4
Achterrem:Type:Enkele schijfrem
Bediening: Bediening met linkerhand
Aanbevolen remvloeistof: DOT 4
Type: Telescoopvork
Veer/schokdempertype: Schroefveer/oliedemper
Veerweg: 110,0 mm (4,33 in)
Type: Unit swing
Veer/schokdempertype: Schroefveer/oliedemper
Veerweg: 95,0 mm (3,74 in)
Elektrische installatie:Ontstekingssysteem:Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magneten
SPECIFICATIES
8-2
8
37P-F819D-D4 16/11/11 07:25 Página 85
1YS-F819D-D1.indd 8531/07/12 11:12

Accu:Model:GTX9-BS
Voltage, capaciteit: 12 V, 8,0 Ah
Koplamp:Type gloeilamp:Halogeenlamp
Gloeilampen voltage, wattage x aantal:Dimlicht:12 V, 55,0 W x 1
Grootlicht: 12 V, 55,0 W x 1
Achterlicht/remlicht unit: 12 V, 5,0 W/21,0 W x 2
Voorste richtingaanwijzer: 12 V, 10,0 W x 2
Achterste richtingaanwijzer: 12 V, 10,0 W x 2
Parkeerlicht: 12 V, 5,0 W x 2
Kentekenverlichting: 12 V, 5,0 W x 1
Instrumentenverlichting: 12 V, 2,0 W x 3
Controlelampje grootlicht: 12 V, 1,4 W x 1
Controlelampje richtingaanwijzers: 12 V, 1,4 W x 2
Waarschuwingslampje motorstoring: 12 V, 1,4 W x 1
ABS-waarschuwingslampje (voor modellen
met ABS): 12 V, 1,4 W x 1 Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:30,0 A
Koplampzekering: 15,0 A
Zekering signaleringssysteem: 10,0 A
Zekering ontstekingssysteem: 10,0 A
Zekering radiatorkoelvin: 7,5 A
Circuitzekering alarmverlichtingssysteem: 10,0 A
Zekering ECU (elektronische regeleenheid): 5,0 A
Zekering ABS-regeleenheid (voor modellen
met ABS): 5,0 A
Zekering ABS-motor (voor modellen met
ABS): 30,0 A
Zekering van de ABS-solenoïdeklep (voor
modellen met ABS): 20,0 A
Backup-zekering: 5,0 A
SPECIFICATIES
8-3
8
37P-F819D-D4 16/11/11 07:25 Página 86
1YS-F819D-D1.indd 8631/07/12 11:12

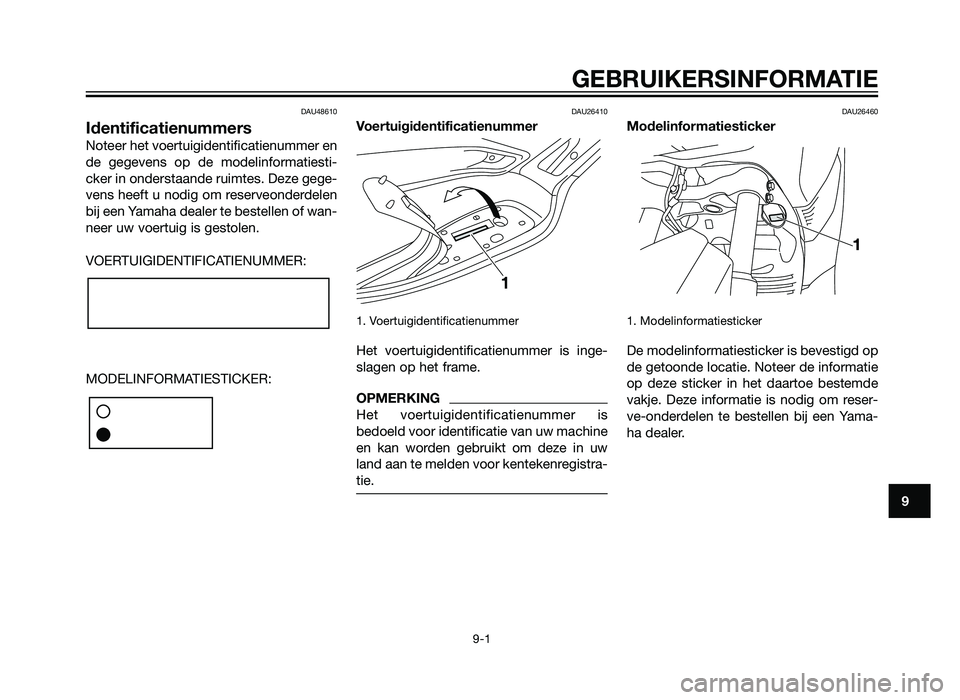

DAU48610
Identificatienummers
Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesti-
cker in onderstaande ruimtes. Deze gege-
vens heeft u nodig om reserveonderdelen
bij een Yamaha dealer te bestellen of wan-
neer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26410
Voertuigidentificatienummer
1. Voertuigidentificatienummer
Het voertuigidentificatienummer is inge-
slagen op het frame.
OPMERKING
Het voertuigidentificatienummer is
bedoeld voor identificatie van uw machine
en kan worden gebruikt om deze in uw
land aan te melden voor kentekenregistra-
tie.
DAU26460
Modelinformatiesticker
1. Modelinformatiesticker
De modelinformatiesticker is bevestigd op
de getoonde locatie. Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reser-
ve-onderdelen te bestellen bij een Yama-
ha dealer.
1
GEBRUIKERSINFORMATIE
9-1
9
37P-F819D-D4 16/11/11 07:25 Página 87
1YS-F819D-D1.indd 8731/07/12 11:12

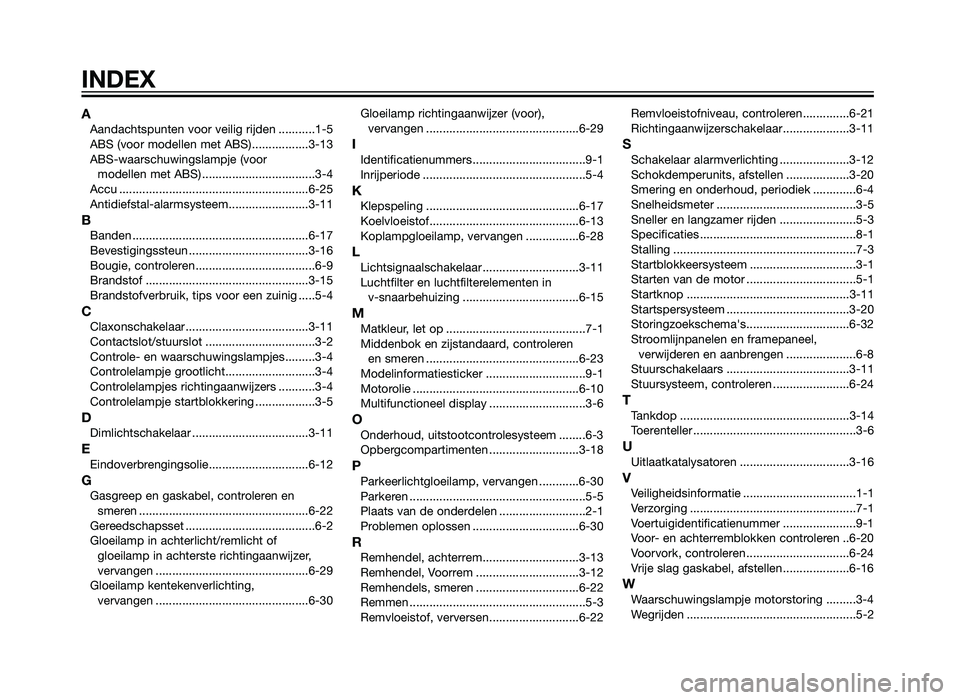

AAandachtspunten voor veilig rijden ...........1-5
ABS (voor modellen met ABS) .................3-13
ABS-waarschuwingslampje (voor modellen met ABS) ..................................3-4
Accu .........................................................6-25
Antidiefstal-alarmsysteem........................3-11
BBanden .....................................................6-17
Bevestigingssteun ....................................3-16
Bougie, controleren....................................6-9
Brandstof .................................................3-15
Brandstofverbruik, tips voor een zuinig .....5-4
CClaxonschakelaar.....................................3-11
Contactslot/stuurslot .................................3-2
Controle- en waarschuwingslampjes.........3-4
Controlelampje grootlicht...........................3-4
Controlelampjes richtingaanwijzers ...........3-4
Controlelampje startblokkering ..................3-5
DDimlichtschakelaar ...................................3-11
EEindoverbrengingsolie..............................6-12
GGasgreep en gaskabel, controleren en smeren ...................................................6-22
Gereedschapsset .......................................6-2
Gloeilamp in achterlicht/remlicht of gloeilamp in achterste richtingaanwijzer,
vervangen ..............................................6-29
Gloeilamp kentekenverlichting, vervangen ..............................................6-30 Gloeilamp richtingaanwijzer (voor),
vervangen ..............................................6-29
IIdentificatienummers..................................9-1
Inrijperiode .................................................5-4
KKlepspeling ..............................................6-17
Koelvloeistof.............................................6-13
Koplampgloeilamp, vervangen ................6-28
LLichtsignaalschakelaar .............................3-11
Luchtfilter en luchtfilterelementen in v-snaarbehuizing ...................................6-15
MMatkleur, let op ..........................................7-1
Middenbok en zijstandaard, controleren en smeren ..............................................6-23
Modelinformatiesticker ..............................9-1
Motorolie ..................................................6-10
Multifunctioneel display .............................3-6
OOnderhoud, uitstootcontrolesysteem ........6-3
Opbergcompartimenten ...........................3-18
PParkeerlichtgloeilamp, vervangen ............6-30
Parkeren .....................................................5-5
Plaats van de onderdelen ..........................2-1
Problemen oplossen ................................6-30
RRemhendel, achterrem.............................3-13
Remhendel, Voorrem ...............................3-12
Remhendels, smeren ...............................6-22
Remmen .....................................................5-3
Remvloeistof, verversen...........................6-22 Remvloeistofniveau, controleren..............6-21
Richtingaanwijzerschakelaar....................3-11
SSchakelaar alarmverlichting .....................3-12
Schokdemperunits, afstellen ...................3-20
Smering en onderhoud, periodiek .............6-4
Snelheidsmeter ..........................................3-5
Sneller en langzamer rijden .......................5-3
Specificaties ...............................................8-1
Stalling .......................................................7-3
Startblokkeersysteem ................................3-1
Starten van de motor .................................5-1
Startknop .................................................3-11
Startspersysteem .....................................3-20
Storingzoekschema's...............................6-32
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .....................6-8
Stuurschakelaars .....................................3-11
Stuursysteem, controleren .......................6-24
TTankdop ...................................................3-14
Toerenteller .................................................3-6
UUitlaatkatalysatoren .................................3-16
VVeiligheidsinformatie ..................................1-1
Verzorging ..................................................7-1
Voertuigidentificatienummer ......................9-1
Voor- en achterremblokken controleren ..6-20
Voorvork, controleren ...............................6-24
Vrije slag gaskabel, afstellen....................6-16
WWaarschuwingslampje motorstoring .........3-4
Wegrijden ...................................................5-2
INDEX
37P-F819D-D4 16/11/11 07:25 Página 88
1YS-F819D-D1.indd 8831/07/12 11:12

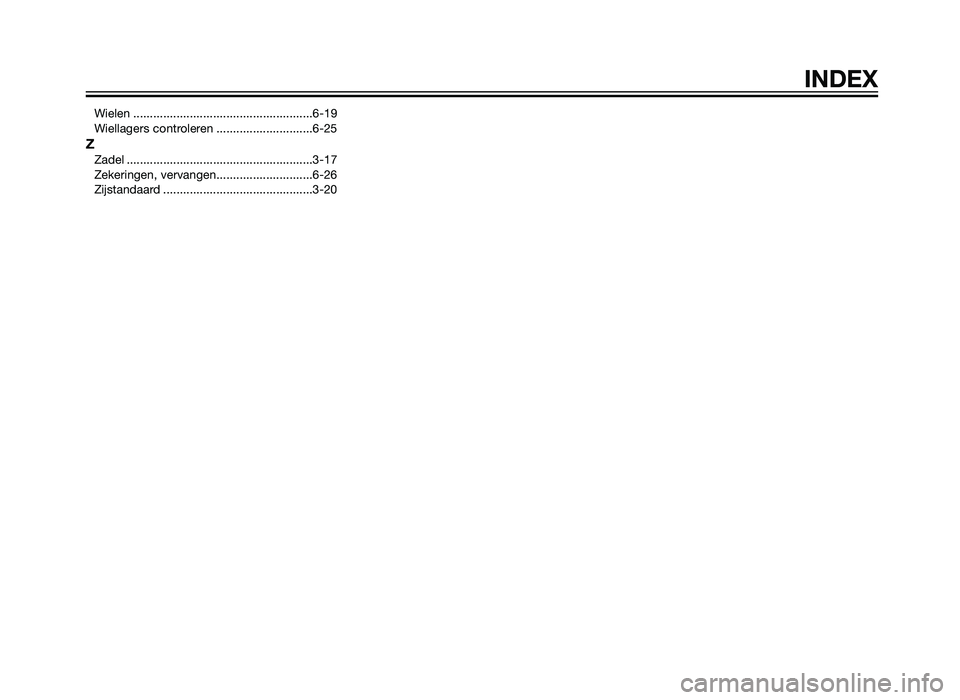

Wielen ......................................................6-19
Wiellagers controleren .............................6-25
ZZadel ........................................................3-17
Zekeringen, vervangen.............................6-26
Zijstandaard .............................................3-20
INDEX
37P-F819D-D4 16/11/11 07:25 Página 89
1YS-F819D-D1.indd 8931/07/12 11:12

37P-F819D-D4 16/11/11 07:25 Página 90
1YS-F819D-D1.indd 9031/07/12 11:12
