PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
4. Breng het luchtfilterelement aan met
de gekleurde kant naar buiten.
5. Bevestig de luchtfilterdeksels in de v-
snaarbehuizing door de schroeven
aan te brengen. LET OP: Zorg ervoor
dat elk filterelement goed aanligt in
de behuizing. Laat de motor nooit
draaien met de filterelementen uit-
genomen, hierdoor kunnen de zui-
ger(s) en/of cilinder(s) overmatig
versleten raken.
[DCA10532]DAU21385
De vrije slag van de gasgreep
controlerenDe vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21402
KlepspelingDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
1. Vrije slag van gasgreep
U2DLD1D0.book Page 17 Friday, November 8, 2013 2:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU21877
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagag
e en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
ZAUM0053
Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):
Voor:
190 kPa (1.90 kgf/cm2, 28 psi)
Achter:
220 kPa (2.20 kgf/cm2, 32 psi)
YP250R 90–185 kg (198–408 lb)
YP250RA 90–181 kg (198–399 lb):
Voor:
210 kPa (2.10 kgf/cm2, 30 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
Maximale belasting*:
YP250R 185 kg (408 lb)
YP250RA 181 kg (399 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
12
U2DLD1D0.book Page 18 Friday, November 8, 2013 2:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.Bandeninformatie
Dit model is uitgerust met tubeless banden.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model goed-
gekeurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10472
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.Rijd niet te snel direct na het ver-
wisselen van een band. Het band-
oppervlak dient eerst te zijn
ingereden voordat het zijn optimale
eigenschappen verkrijgt.
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
Voorband:
Maat:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Fabrikant/model:
METZELER / FEELFREE
MICHELIN / CITYGRIP
Achterband:
Maat:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Fabrikant/model:
METZELER / FEELFREE
MICHELIN / CITYGRIP
U2DLD1D0.book Page 19 Friday, November 8, 2013 2:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU50861
Vrije slag van voor- en achter-
remhendel controlerenVoor
AchterAan de uiteinden van de remhendels mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
1. Geen vrije slag remhendel
1. Geen vrije slag remhendelZAUM1049ZAUM1050
U2DLD1D0.book Page 20 Friday, November 8, 2013 2:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU22393

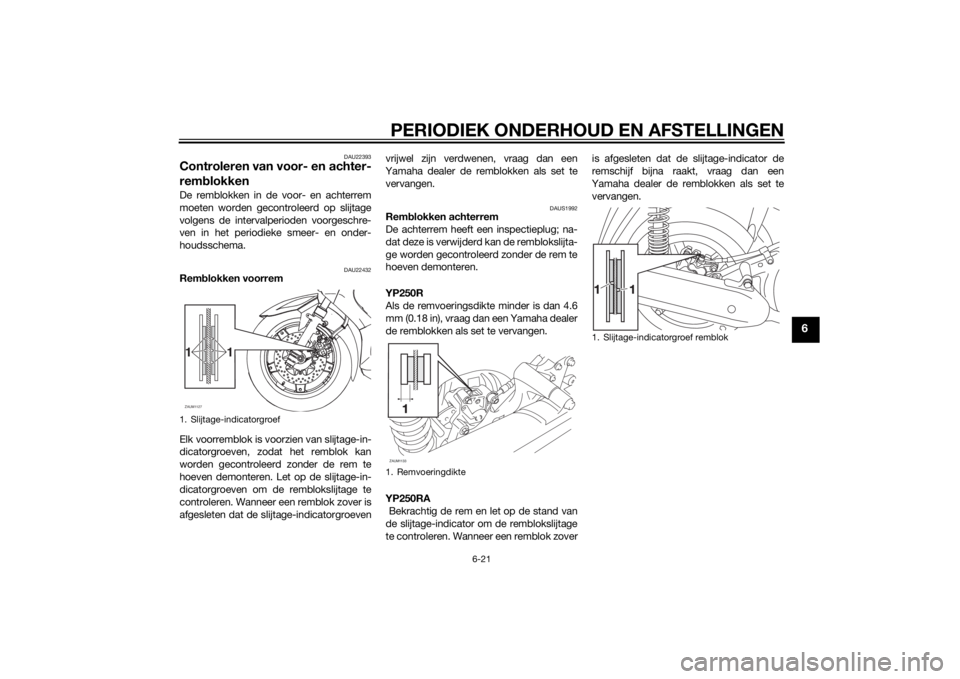

Controleren van voor- en achter-
remblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22432
Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroevenvrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAUS1992
Remblokken achterrem
De achterrem heeft een inspectieplug; na-
dat deze is verwijderd kan de remblokslijta-
ge worden gecontroleerd zonder de rem te
hoeven demonteren.
YP250R
Als de remvoeringsdikte minder is dan 4.6
mm (0.18 in), vraag dan een Yamaha dealer
de remblokken als set te vervangen.
YP250RA
Bekrachtig de rem en let op de stand van
de slijtage-indicator om de remblokslijtage
te controleren. Wanneer een remblok zoveris afgesleten dat de slijtage-indicator de
remschijf bijna raakt, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
1. Slijtage-indicatorgroef
1 1
ZAUM1127
1. RemvoeringdikteZAUM1133
1. Slijtage-indicatorgroef remblok
U2DLD1D0.book Page 21 Friday, November 8, 2013 2:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU40262

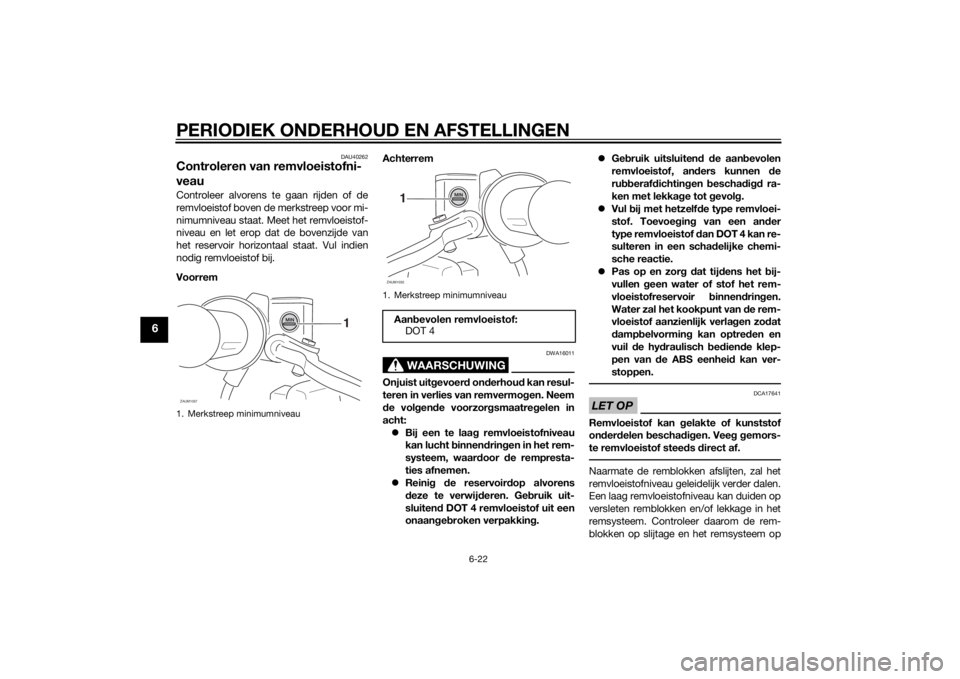

Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
VoorremAchterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uit-
sluitend DOT 4 remvloeistof uit een
onaangebroken verpakking.Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
Vul
bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
Pas op en zorg dat tijdens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnendringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verlagen zodat
dampbelvorming kan optreden en
vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-
te remvloeistof steeds direct af.Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
1. Merkstreep minimumniveau
1
ZAUM1057
1. Merkstreep minimumniveauAanbevolen remvloeistof:
DOT 4ZAUM1032
1
U2DLD1D0.book Page 22 Friday, November 8, 2013 2:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn.
Vloeistofafdichtingen: Vervang elke
twee jaar.
Remslangen: Vervang elke vier jaar.
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de bewe-
ging van kabels. Vervang beschadigde
kabels zo snel mogelijk om onveilige
omstandigheden te voorkomen.
[DWA10712]
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
U2DLD1D0.book Page 23 Friday, November 8, 2013 2:31 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU23115
Controleren en smeren van gas-
greep en gaskabelDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU23173
Smeren van voor- en achterrem-
hendelsVoorremhendel
Achterremhendel
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onderhouds-
schema.
Aanbevolen smeermiddel:
Siliconenvet
U2DLD1D0.book Page 24 Friday, November 8, 2013 2:31 PM

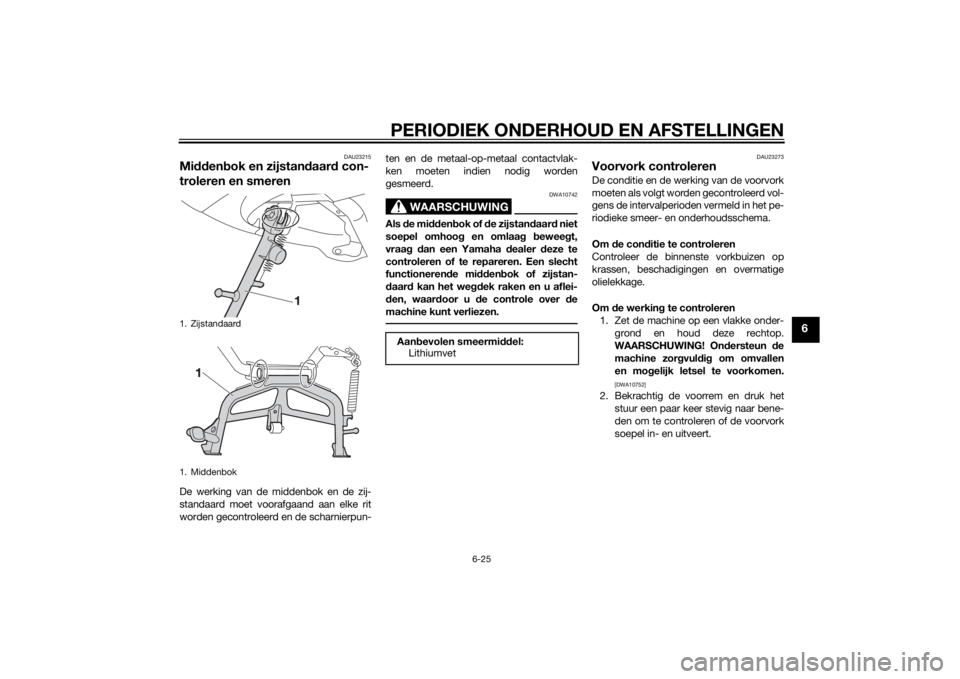

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU23215
Middenbok en zijstandaard con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
1. Zijstandaard
1. Middenbok
Aanbevolen smeermiddel:
Lithiumvet
U2DLD1D0.book Page 25 Friday, November 8, 2013 2:31 PM

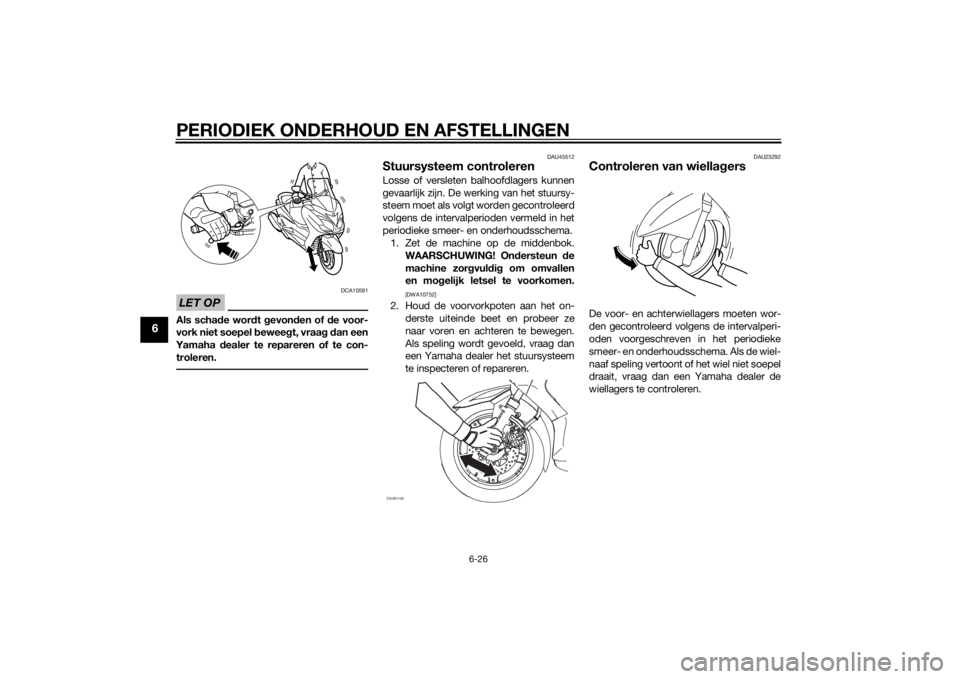

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
ZAUM1128
U2DLD1D0.book Page 26 Friday, November 8, 2013 2:31 PM
