CONSIGNES DE SÉCURITÉ
1-4
1
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.Ne jamais monter d’accessoires ou
transporter de chargement qui pour-
raient nuire au bon fonctionnement du
scooter. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui-
don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité du scooter en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever le scoo-
ter et les coups de vent latéraux
peuvent le rendre instable. De tels
accessoires peuvent égalementrendre le véhicule instable lors du
croisement ou du dépassement de
camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique du scooter, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage ou une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec le scoo-
ter sont conçus pour les capacités de per-
formance du véhicule et sont conçus de
sorte à offrir la meilleure combinaison de
maniabilité, de freinage et de confort.
D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats. Se re-
U2DLF1F0.book Page 4 Monday, November 11, 2013 3:38 PM

CONSIGNES DE SÉCURITÉ
1-5
1
porter à la page 6-18 pour les caractéris-
tiques des pneus et pour plus
d’informations sur leur remplacement.
Transport du scooter
Bien veiller à suivre les instructions sui-
vantes avant de transporter le scooter dans
un autre véhicule.
Retirer tous les éléments lâches du
scooter.
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
Arrimer le scooter à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides du
scooter, tels que le cadre ou la bride
de fourche (et non, par exemple, le
guidon, qui comporte des éléments
en caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
FAU57600
Conseils supplémentaires rela-
tifs à la sécurité routièreS’assurer de signaler clairement son
intention d’effectuer un virage.
Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le scooter. Pour ralentir sur
une surface mouillée, actionner les
freins lentement.
Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué, ac-
célérer lentement.
Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait brusquement ouvrir une
portière.
Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le scooter bien
droit, car il pourrait glisser et se ren-
verser.
Le nettoyage du scooter risque de
mouiller les plaquettes ou les garni-
tures de frein. Après avoir lavé le
scooter, toujours contrôler les freins
avant de prendre la route.Toujours porter un casque, des gants,
un pantalon (serré aux chevilles afin
qu’il ne flotte pas) ainsi qu’une veste
de couleur vive.
Ne pas charger trop de bagages sur le
scooter. Un scooter surchargé est ins-
table. Utiliser un lien solide pour fixer
les bagages sur le porte-bagages (le
cas échéant). Des bagages mal atta-
chés réduisent la stabilité du scooter
et constituent une source de distrac-
tion dangereuse. (Voir page 1-3.)
U2DLF1F0.book Page 5 Monday, November 11, 2013 3:38 PM

DESCRIPTION
2-1
2
FAU10411

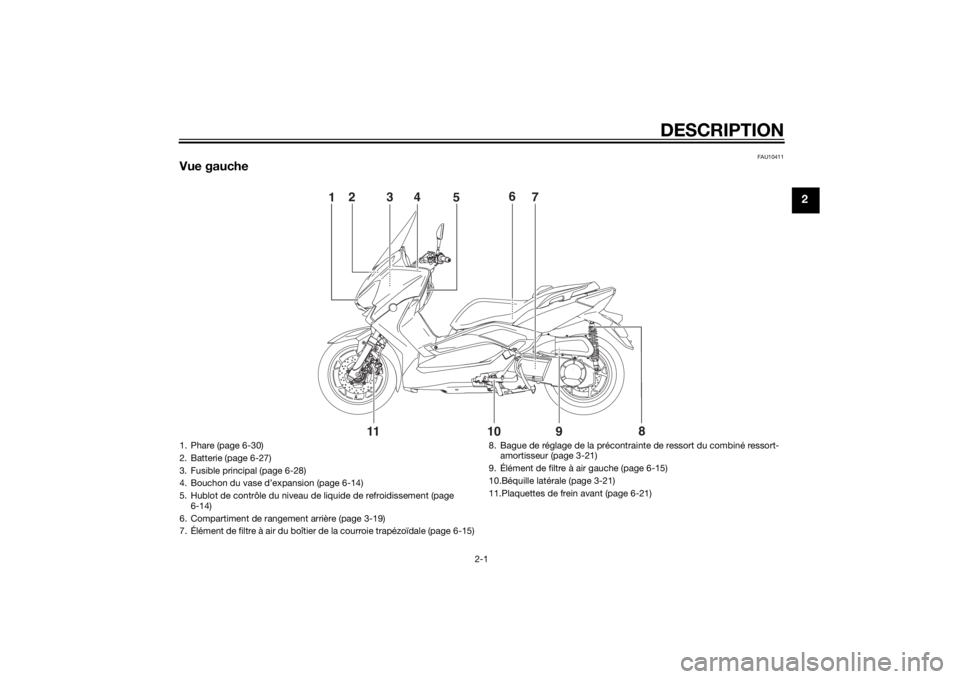

Vue gauche
8
9
10
11
1
5
2
4
3
7 6
1. Phare (page 6-30)
2. Batterie (page 6-27)
3. Fusible principal (page 6-28)
4. Bouchon du vase d’expansion (page 6-14)
5. Hublot de contrôle du niveau de liquide de refroidissement (page
6-14)
6. Compartiment de rangement arrière (page 3-19)
7. Élément de filtre à air du boîtier de la courroie trapézoïdale (page 6-15)8. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-21)
9. Élément de filtre à air gauche (page 6-15)
10.Béquille latérale (page 3-21)
11.Plaquettes de frein avant (page 6-21)
U2DLF1F0.book Page 1 Monday, November 11, 2013 3:38 PM

DESCRIPTION
2-2
2
FAU10421

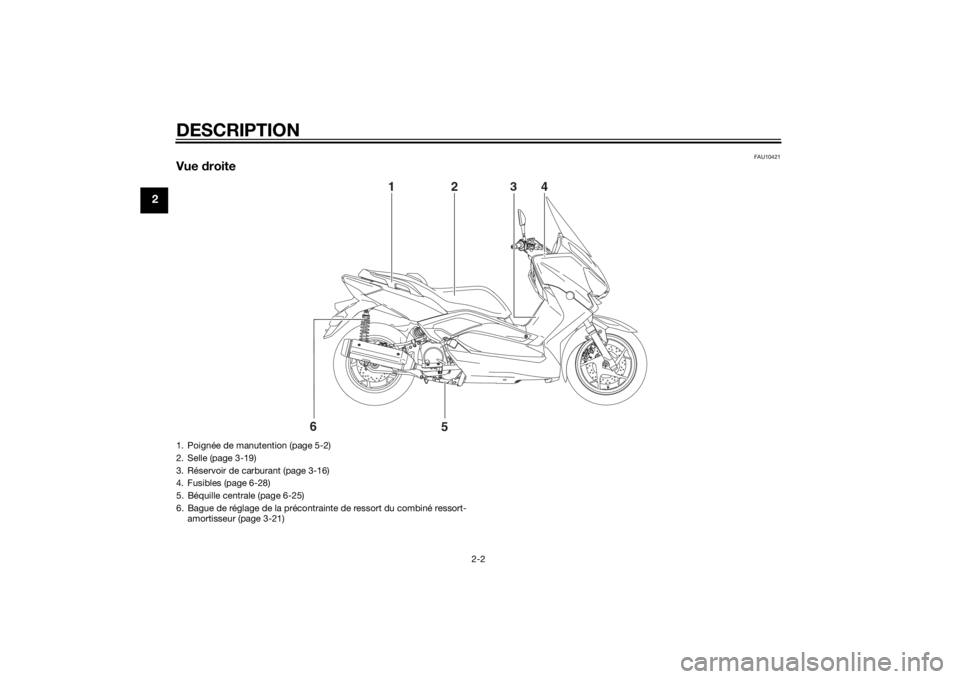

Vue droite
6
5
1
2
4
3
1. Poignée de manutention (page 5-2)
2. Selle (page 3-19)
3. Réservoir de carburant (page 3-16)
4. Fusibles (page 6-28)
5. Béquille centrale (page 6-25)
6. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-21)U2DLF1F0.book Page 2 Monday, November 11, 2013 3:38 PM

DESCRIPTION
2-3
2
FAU10431

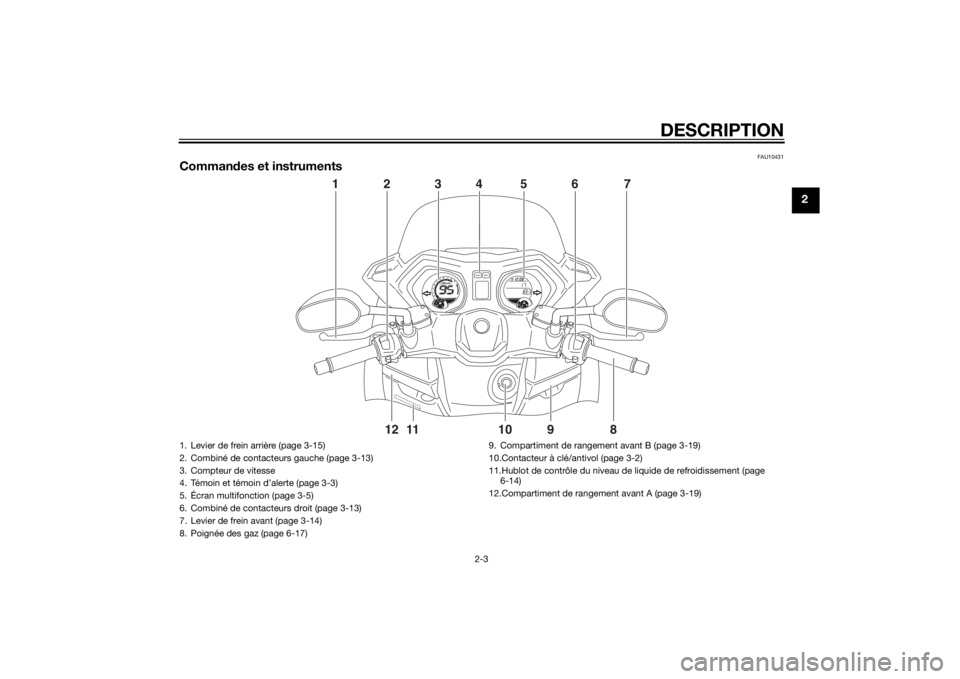

Commandes et instruments
987654321
11 10
12
01000r/minxE
F
CH
F
SELECTRESET4
1
7 5 3
6
2
8
9
10
11 12
1. Levier de frein arrière (page 3-15)
2. Combiné de contacteurs gauche (page 3-13)
3. Compteur de vitesse

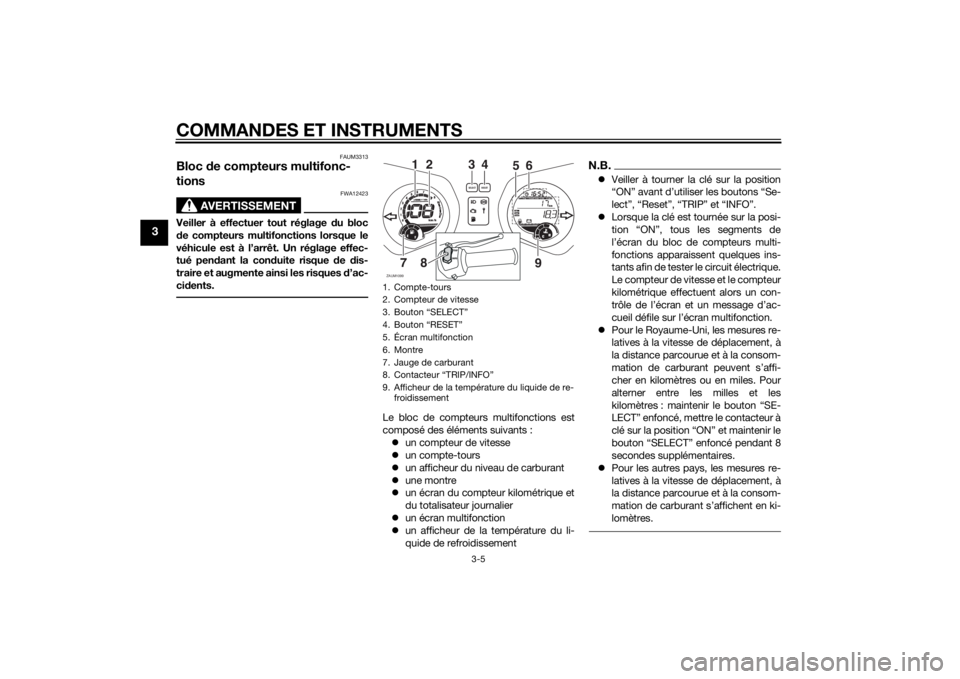

4. Témoin et témoin d’alerte (page 3-3)
5. Écran multifonction (page 3-5)
6. Combiné de contacteurs droit (page 3-13)
7. Levier de frein avant (page 3-14)
8. Poignée des gaz (page 6-17)9. Compartiment de rangement avant B (page 3-19)
10.Contacteur à clé/antivol (page 3-2)
11.Hublot de contrôle du niveau de liquide de refroidissement (page
6-14)
12.Compartiment de rangement avant A (page 3-19)
U2DLF1F0.book Page 3 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)
deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
un transpondeur (dans la clé d’enre-
gistrement de codes)
un immobilisateurun bloc de commande électronique
(ECU)
un témoin de l’immobilisateur antivol
(Voir page 3-4.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code
étant un procédé délicat, il faut le confier à
un concessionnaire Yamaha, en se présen-
tant chez lui avec le véhicule ainsi que les
trois clés. Ne pas se servir de la clé à an-
neau rouge pour conduire le véhicule.
Celle-ci ne doit servir que pour l’enregistre-
ment des codes. Toujours se servir d’une
clé à anneau noir pour conduire le véhicule.
ATTENTION
FCA11822
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il faudra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
code s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte de toutes les clésconventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.
Ne plonger aucune des clés dans
du liquide.
N’exposer aucune clé à des tempé-
ratures excessivement élevées.
Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.
Ne pas déposer d’objet lourd sur
aucune des clés.
Ne rectifier aucune des clés ni mo-
difier leur forme.
Ne pas retirer l’anneau en plastique
des clés.
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau
noir)U2DLF1F0.book Page 1 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-
quer des interférences.
FAU10473

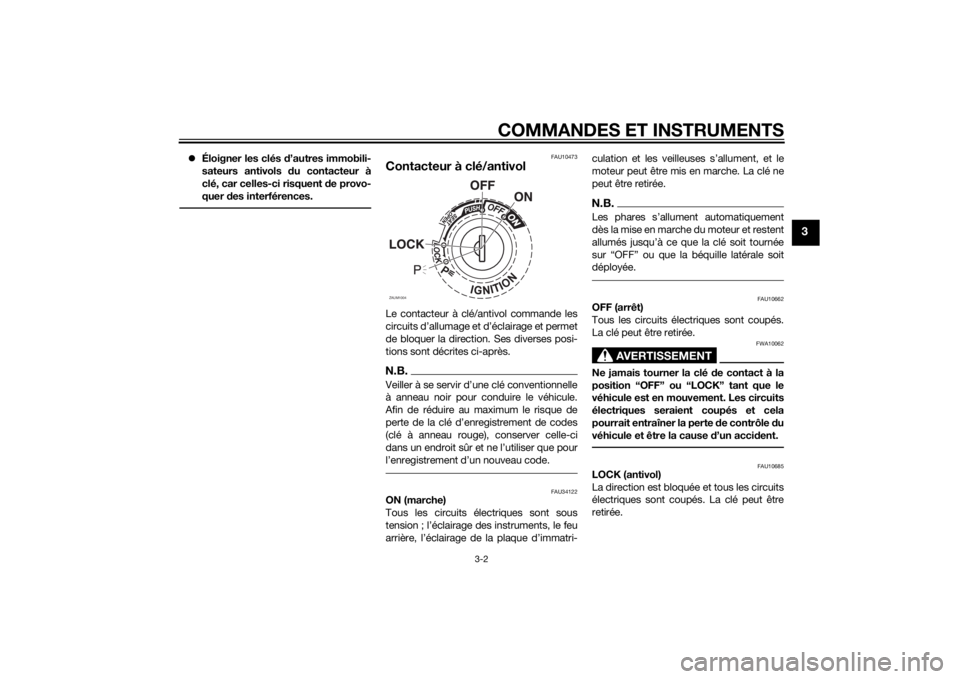

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de

(clé à anneau rouge), conserver celle-ci


FAU34122
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri-culation et les veilleuses s’allument, et le
moteur peut être mis en marche. La clé ne
peut être retirée.
N.B.
dès la mise en marche du moteur et restent


déployée.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
ZAUM1004
U2DLF1F0.book Page 2 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAUM2971
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11021
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
FAU49395
Témoins et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11354
Témoin d’alerte du niveau de
carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 2.5 L (0.66 US gal, 0.55 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU43024
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.

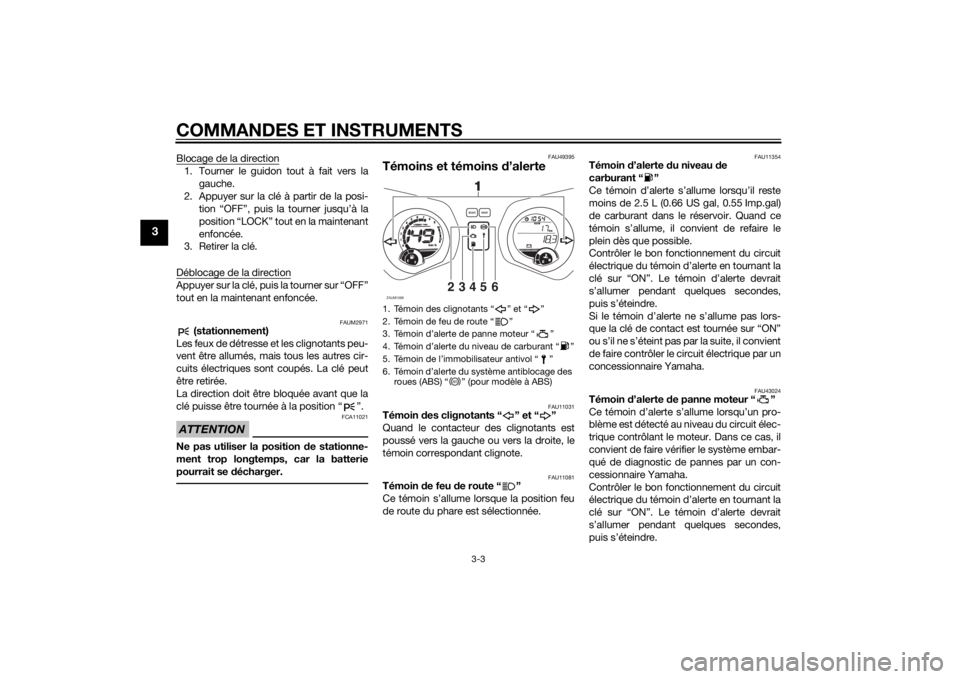

1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin d’alerte de panne moteur “ ”
4. Témoin d’alerte du niveau de carburant “ ”
5. Témoin de l’immobilisateur antivol “ ”
6. Témoin d’alerte du système antiblocage des
roues (ABS) “ ” (pour modèle à ABS)ZAUM1098
23456
987654321
11 10
12
0
1000r/minx
km/h
E
F
CHkm
Odo
Odo
SELECT
RESET11
ABS
U2DLF1F0.book Page 3 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-4
3
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.

et lorsque le contacteur du démarreur est

panne.
FAUM3381
Témoin d’alerte du système ABS “ ”
(pour les modèles équipés d’ABS)
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
s’allume ou clignote pendant la
conduite
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès quepossible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-15.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.N.B.Le témoin d’alerte du système ABS pourrait
s’allumer lorsque l’on donne des gaz alors
que le scooter est sur sa béquille centrale.
Il ne s’agit pas dans ce cas d’une anomalie.
FAU26878
Témoin de l’immobilisateur antivol “ ”
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-12.)
ABS
U2DLF1F0.book Page 4 Monday, November 11, 2013 3:38 PM

COMMANDES ET INSTRUMENTS
3-5
3
FAUM3313
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pendant la conduite risque de dis-
traire et augmente ainsi les risques d’ac-
cidents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse
un compte-tours
un afficheur du niveau de carburant
une montre
un écran du compteur kilométrique et
du totalisateur journalier
un écran multifonction
un afficheur de la température du li-
quide de refroidissement
N.B.Veiller à tourner la clé sur la position
“ON” avant d’utiliser les boutons “Se-
lect”, “Reset”, “TRIP” et “INFO”.
Lorsque la clé est tournée sur la posi-
tion “ON”, tous les segments de
l’écran du bloc de compteurs multi-
fonctions apparaissent quelques ins-
tants afin de tester le circuit électrique.
Le compteur de vitesse et le compteur
kilométrique effectuent alors un con-
trôle de l’écran et un message d’ac-
cueil défile sur l’écran multifonction.
Pour le Royaume-Uni, les mesures re-
latives à la vitesse de déplacement, à
la distance parcourue et à la consom-
mation de carburant peuvent s’affi-
cher en kilomètres ou en miles. Pour
alterner entre les milles et les
kilomètres : maintenir le bouton “SE-
LECT” enfoncé, mettre le contacteur à
clé sur la position “ON” et maintenir le
bouton “SELECT” enfoncé pendant 8
secondes supplémentaires.
Pour les autres pays, les mesures re-
latives à la vitesse de déplacement, à
la distance parcourue et à la consom-
mation de carburant s’affichent en ki-
lomètres.
1. Compte-tours
2. Compteur de vitesse
3. Bouton “SELECT”
4. Bouton “RESET”
5. Écran multifonction
6. Montre
7. Jauge de carburant
8. Contacteur “TRIP/INFO”
9. Afficheur de la température du liquide de re-
froidissementZAUM1099
3
987654321
11 10
12
0
1000r/minx
km/h
E
F
CHkm
Odo
AirA
veCo
ns
OilV- Be
lt
Ti
meTripOdo
SELECT
RESET
F
4
6
5
7
2
18
9
INFOTRIP
U2DLF1F0.book Page 5 Monday, November 11, 2013 3:38 PM
