YAMAHA XMAX 250 2014 Notices Demploi (in French)

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par un
accident et des blessures.
FAU48021
N.B.
curité de chute permettant de couper le






moteur se lance mais ne se met pas en

du démarreur.
FAUM3350
Démarrage du moteur ATTENTION
FCA10251
Voir à la page 5-4 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut que la béquille latérale
soit relevée.
Se référer à la page 3-22 pour plus de dé-
tails.
1. Tourner la clé de contact sur “ON”.
Le témoin d’alerte, le témoin et les in-
dicateurs suivants devraient s’allumer
pendant quelques secondes, puis
s’éteindre.
Témoin d’alerte de panne du mo-
teur
Témoin de l’immobilisateur anti-
vol
Indicateur de remplacement de
la courroie trapézoïdale
Indicateur de changement
d’huile
Témoin d’alerte du niveau de
carburant
U2DLF1F0.book Page 1 Monday, November 11, 2013 3:38 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION
FCA11834
Si un témoin ne s’allume pas lorsque la
clé de contact est tournée sur “ON” ou si
un témoin ne s’éteint pas par la suite, se
reporter à la page 3-3 et effectuer le con-
trôle de son circuit.
Pour les modèles équipés d’ABS :Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné à la position “ON” et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
ATTENTION
FCA17682
Si le témoin d’alerte du système ABS ne
s’allume pas et s’éteint comme expliqué
ci-dessus, se reporter à la page 3-3 et ef-
fectuer le contrôle du circuit du témoin
d’alerte.2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
tout en actionnant le frein avant ou ar-
rière.Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
attendre quelques secondes, puis es-
sayer à nouveau. Chaque essai de
mise en marche doit être aussi court
que possible afin d’économiser l’éner-
gie de la batterie. Ne pas actionner le
démarreur pendant plus de 10 secon-
des d’affilée.
ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid!
FAU45093
Démarrage1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5. Éteindre les clignotants.
1. Levier de frein arrière
2. Levier de frein avant
3. Bouton du démarreur
1. Poignée de manutention
U2DLF1F0.book Page 2 Monday, November 11, 2013 3:38 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU16782
Accélération et décélérationLa vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU16794
Freinage
AVERTISSEMENT
FWA10301
Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.
Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.
Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.
Rouler lentement dans les des-
centes, car les freinages en des-
cente peuvent être très difficiles.1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.Avant
Arrière
(a)(b)
U2DLF1F0.book Page 3 Monday, November 11, 2013 3:38 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU16821
Comment réduire sa consomma-
tion de carburantLa consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Éviter les régimes très élevés lors des
accélérations.
Éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16842
Rodage du moteurLes premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAUS1811
0–1000 km (0–600 mi)
Éviter un fonctionnement prolongé au-delà
de 4000 tr/mn. ATTENTION : Veiller à
remplacer l’huile moteur et l’huile de
transmission finale après 1000 km (600
mi) d’utilisation.
[FCA11662]
1000–1600 km (600–1000 mi)
Éviter un fonctionnement prolongé au-delà
de 6000 tr/mn.
1600 km (1000 mi) et au-delà
Le véhicule peut être conduit normalement.
ATTENTION
FCA10311
Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.
U2DLF1F0.book Page 4 Monday, November 11, 2013 3:38 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU17214
StationnementPour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.
Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d’incendie.
U2DLF1F0.book Page 5 Monday, November 11, 2013 3:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
FAUS1824
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxyde de carbone.
AVERTISSEMENT
FWA10331
Ce scooter est conçu pour l’utilisation
sur route revêtue uniquement. Si le
scooter est utilisé dans des conditions
anormales, dans la poussière, dans la
boue ou par temps humide, nettoyer ou
remplacer l’élément du filtre à air plus
fréquemment. Consulter un concession-
naire Yamaha au sujet des fréquences
adéquates d’entretien périodique.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
dir les éléments de frein avant de les
toucher.
U2DLF1F0.book Page 1 Monday, November 11, 2013 3:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
FAU17382

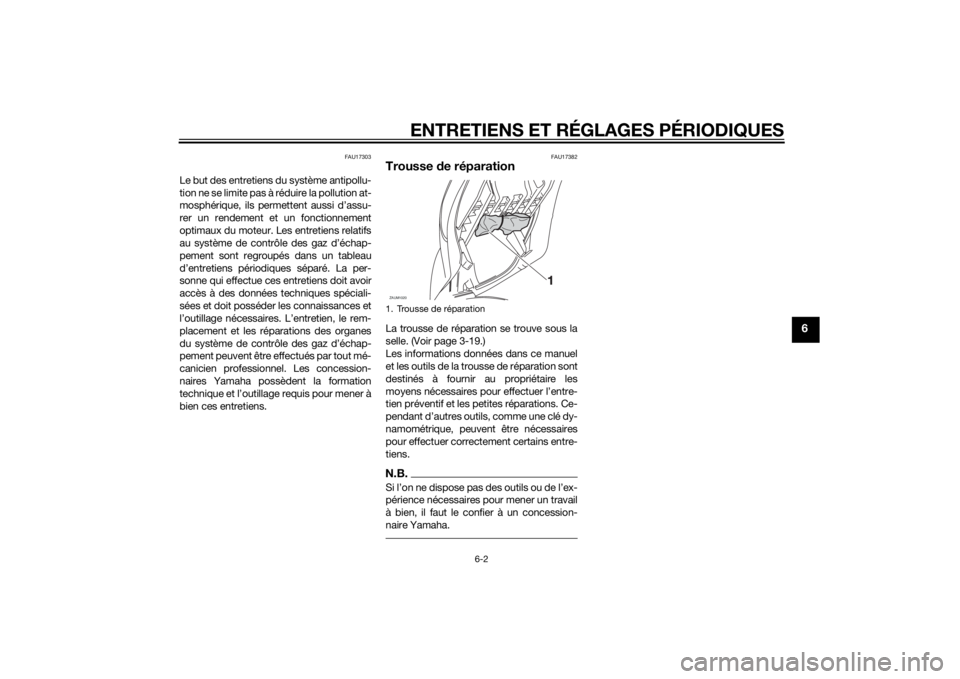

Trousse de réparationLa trousse de réparation se trouve sous la
selle. (Voir page 3-19.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.1. Trousse de réparationZAUM1020
U2DLF1F0.book Page 2 Monday, November 11, 2013 3:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46862
N.B.Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’ou-
tillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46911
Entretiens périodiques du système de contrôle des gaz d’échappementN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burant• S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2Bougie• Contrôler l’état.
• Nettoyer et corriger l’écartement
des électrodes.√√
• Remplacer.√√
3*Soupapes• Contrôler le jeu aux soupapes.
•Régler.√√
4*Injection de carbu-
rant• Contrôler le régime de ralenti du
moteur.√√√√√
5*Tu b e e t du pot
d’échappement• Contrôler le serrage du ou des
colliers à vis.√√√√√
U2DLF1F0.book Page 3 Monday, November 11, 2013 3:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU1770K
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Élément du filtre à
air• Remplacer.√√
2Tu b e de vidange du
filtre à air• Nettoyer.√√√√√
3Élément du filtre à
air du boîtier de la
courroie trapézoï-
dale• Nettoyer.√√√√√
4*Frein avant• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Frein arrière• Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.√√√√√√
• Remplacer les plaquettes de
frein.Quand la limite est atteinte.
6*Durites de frein• S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les
colliers.√√√√√
• Remplacer. Tous les 4 ans
7*Liquide de frein• Remplacer. Tous les 2 ans
8*Roues• Contrôler le voile et l’état.√√√√
U2DLF1F0.book Page 4 Monday, November 11, 2013 3:38 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
9*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
10*Roulements de roue• Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements.√√√√
11*Roulements de di-
rection• S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
• Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
12*Attaches du cadre• S’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
13Axe de pivot de le-
vier de frein avant• Lubrifier à la graisse silicone.√√√√√
14Axe de pivot de le-
vier de frein arrière• Lubrifier à la graisse silicone.√√√√√
15Béquille latérale,
béquille centrale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
16*Contacteur de bé-
quille latérale• Contrôler le fonctionnement.√√√√√√
17*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√ N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2DLF1F0.book Page 5 Monday, November 11, 2013 3:38 PM
